ospf动态路由配置（进阶版）

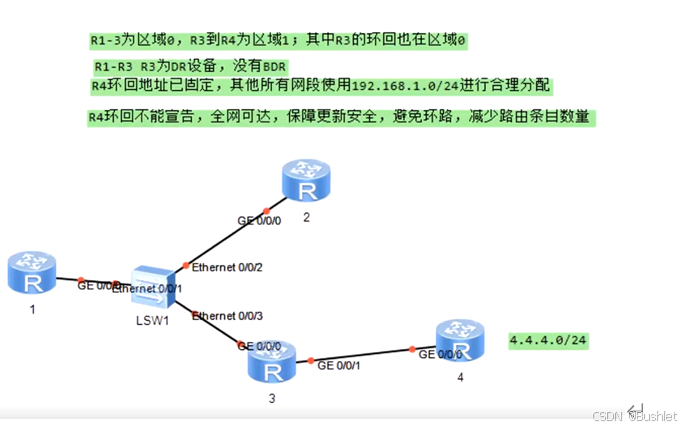

老规矩，题目先上：

1.分析题目：

看见由区域划分的首先联想到ospf；要求没有BDR（更改一波优先级，阻止路由器进行DR/BDR的选举）； 网段合理划分；不宣告地址但又能全网可达（缺省路由）；减少路由条目（汇总）。保证安全（增加验证）



提示：OSPF具有较高的抗环路特性，因此可以忽略避免环路！！

2.开工：

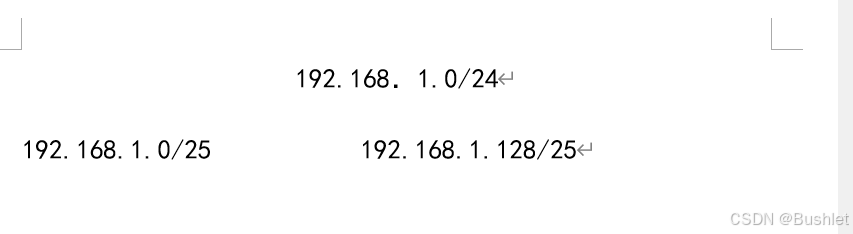

我们观察到上图中共有两条广播域，所以我们先把所给网段分成两段

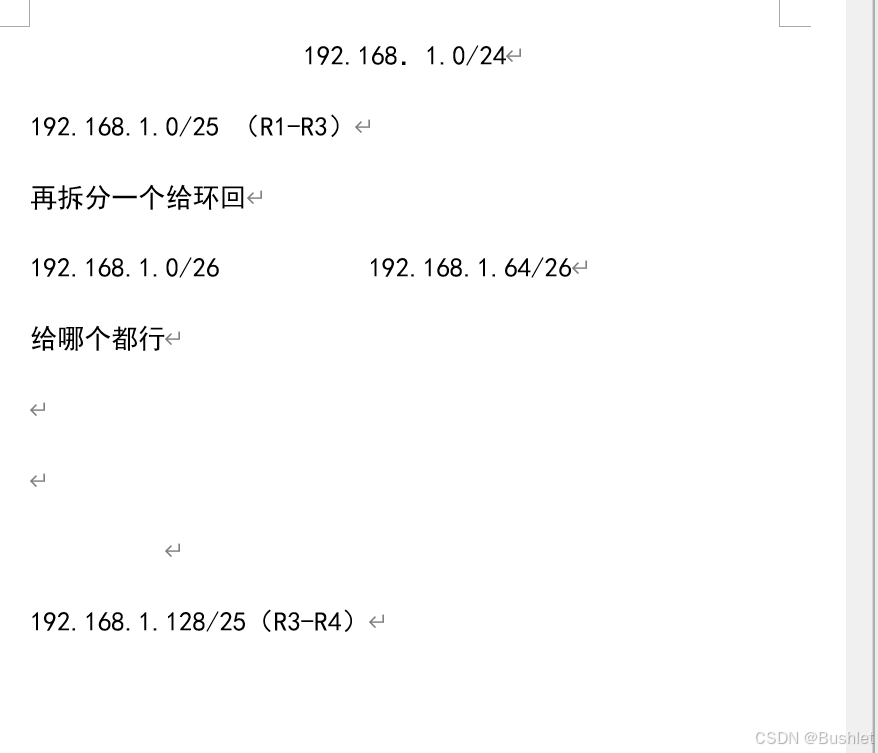

一部分给R3跟R4，另一部分给R1~R3,注意此时R3上有环回地址，所以我们再将另外一部分进行拆分

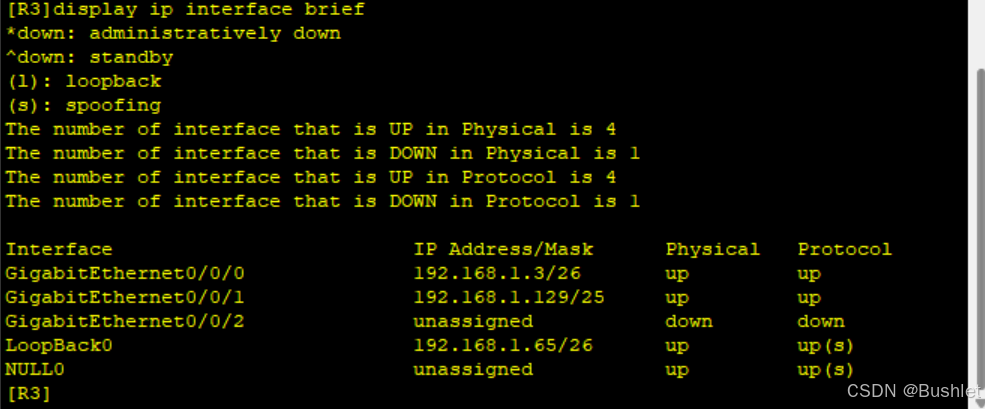

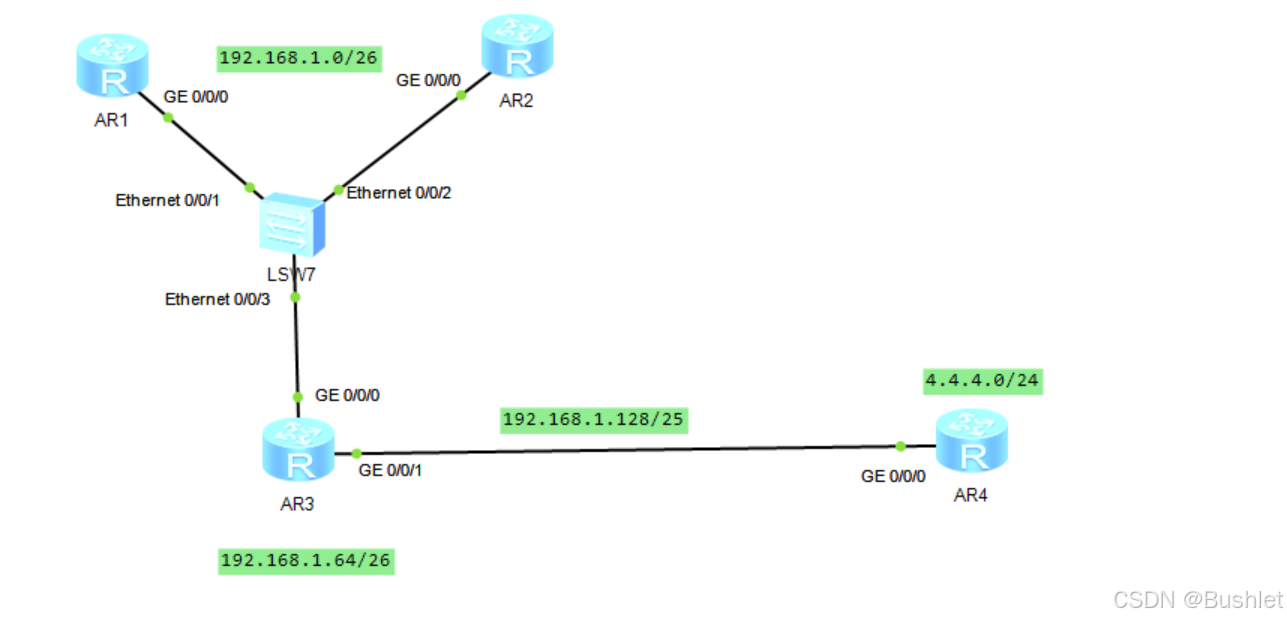

由此我们就得到了以下信息：（注意：交换机必须工作再同一网段，否者无法进行数据的转发！）

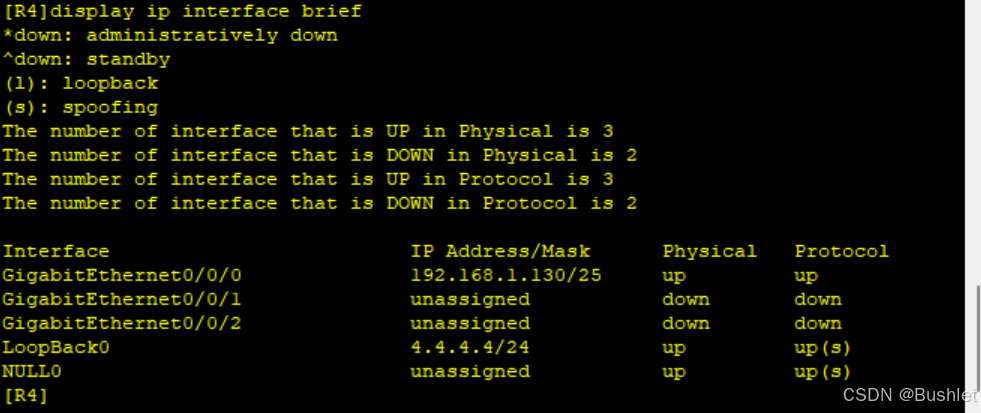

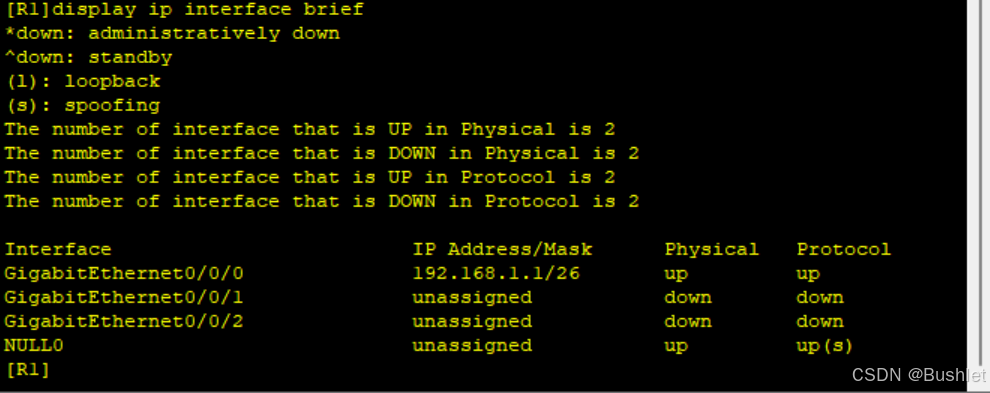

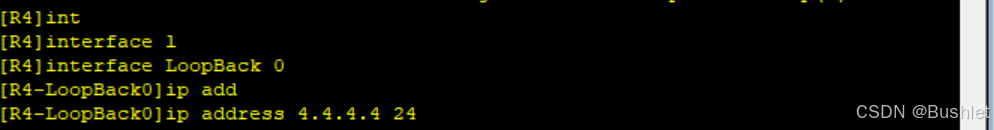

 有了所知道的信息后我们将基础的配置敲上，为下一步做好准备，







3.基础配置配完后，让其实现全网通：（利用ospf）

来，回顾一下ospf的基本配置命令

R1：

1.在初次配置ospf时记得打上router-id（一般用网关最好）



2.将本路由分类为哪一个区域的



3.向其他路由宣告自己身上说所带的网段节点



基本流程就是这样，其余的照样输入即可！！

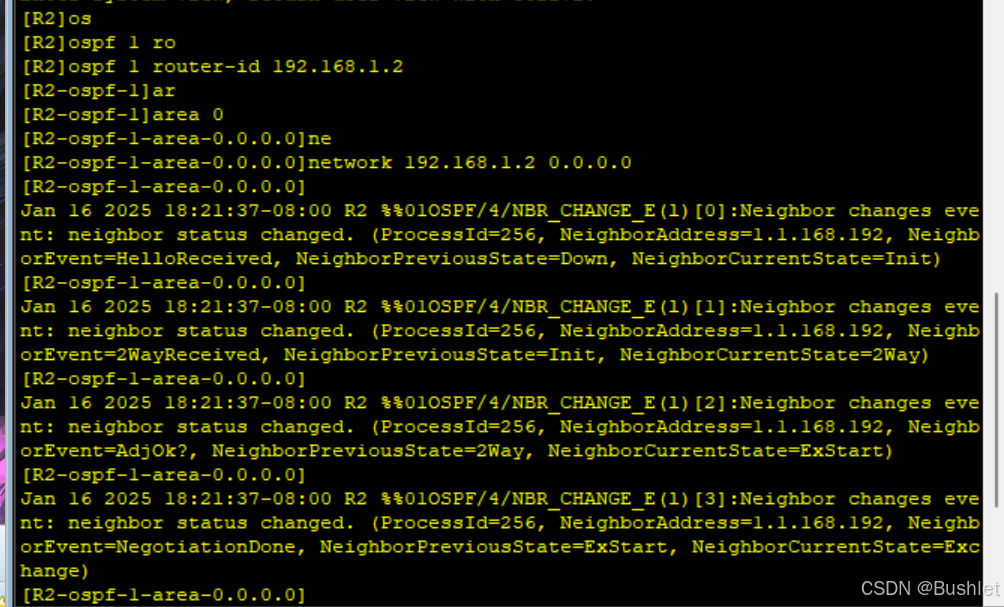

R2：

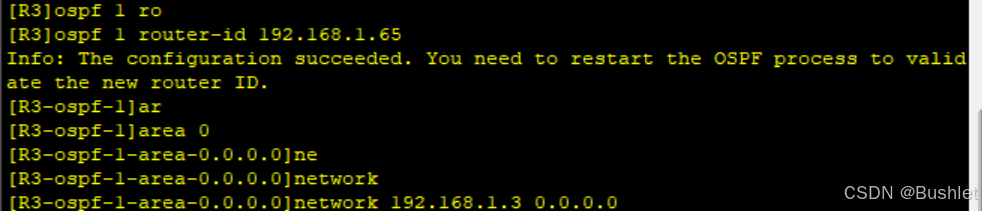

R3：

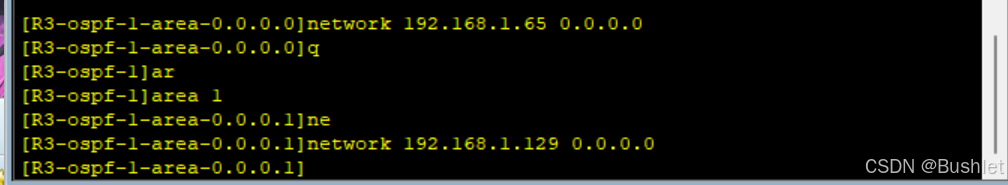

因为R3属于ABR路由器，所以在分区的时候要注意！！！

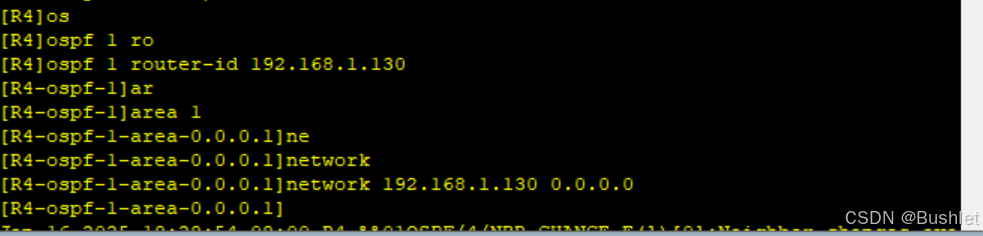

R4：





证明： （配置完成）

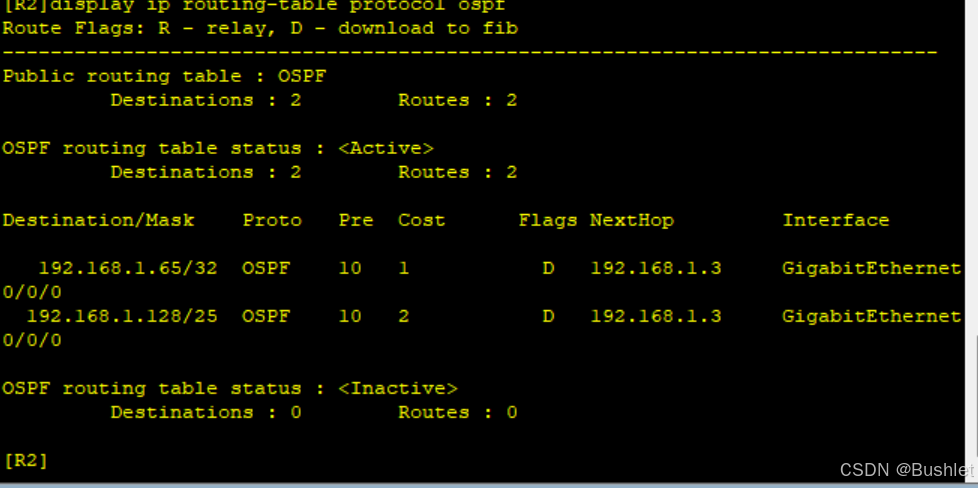

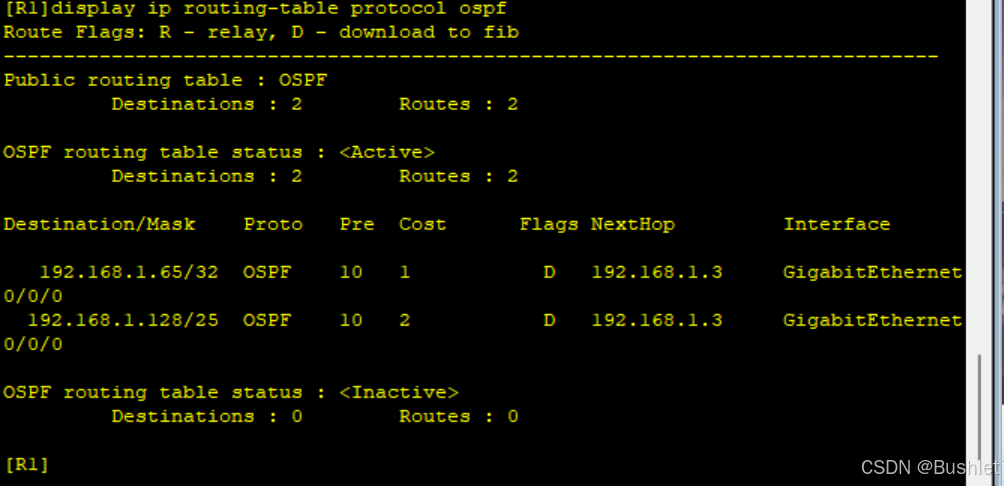

R1，R2生成了去往不同网段的路由表。

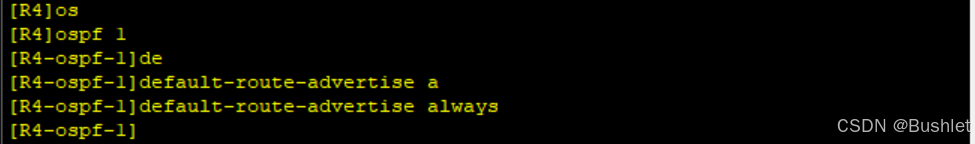

4.因为R4有个特殊的环回，不能进行宣告，故我们将其设为边界路由，给它单独上一个缺省路由

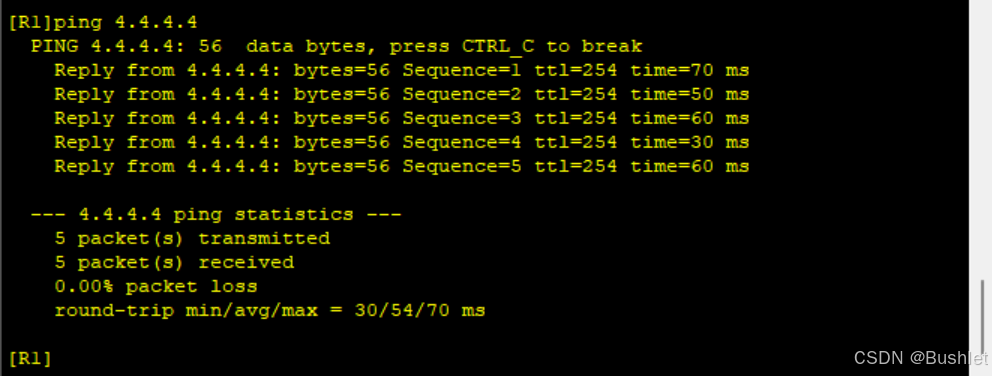

验证是否通路：

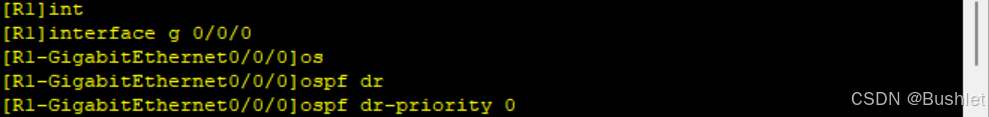

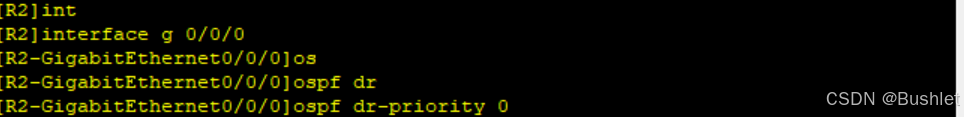

5.满足没有BDR的需求（更改接口的优先级）





注意：必须要进入到接口里面才能够使用！！！

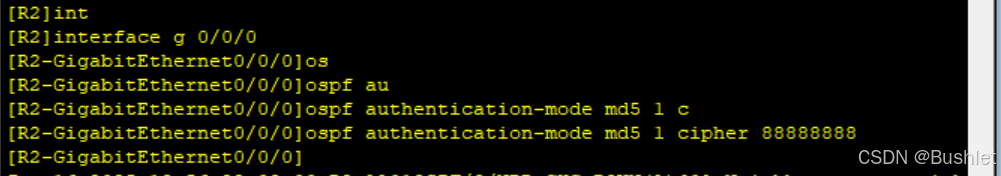

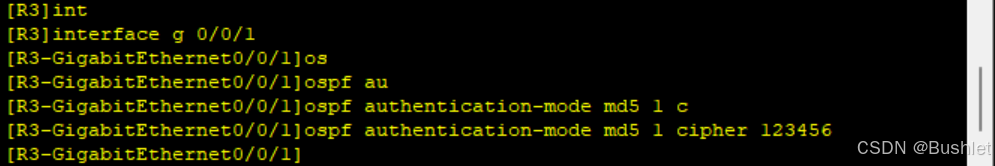

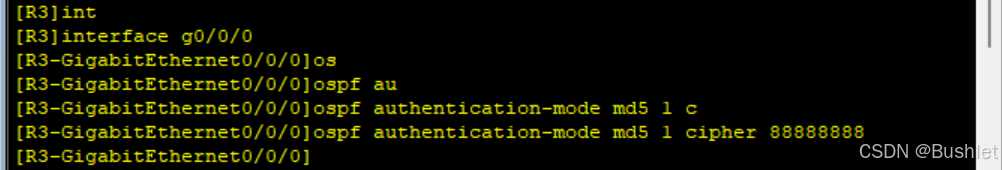

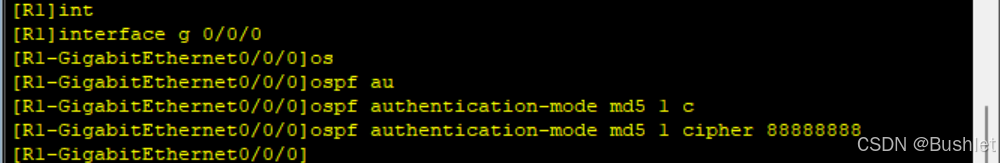

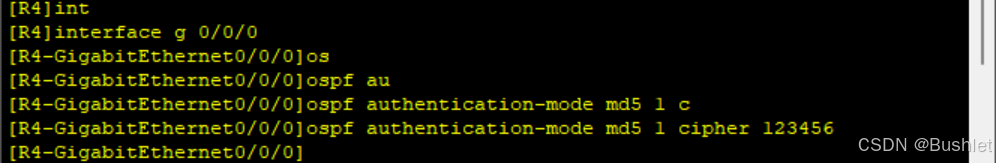

6. 增加手工认证：（此步骤也是在接口上进行的！！）

注意：md5 后面的  ‘1’  是为它的代号！！！



注意：不要被交换机给误导了，R1-R3间也能够认证！



7.进行手工汇总：

提示：由于R1，R2都与R3直连，所以我们只需要手工汇总R3-R4的路由条目就可以了

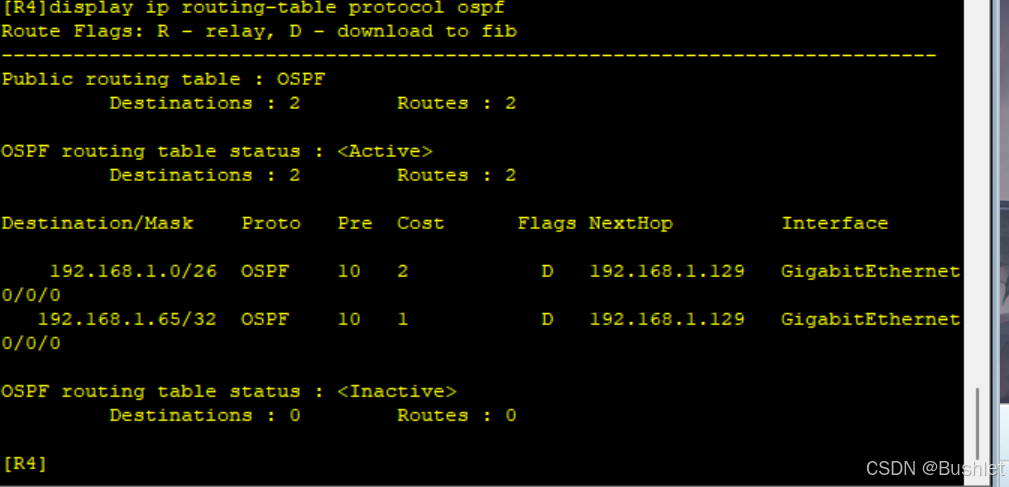

未汇总前：

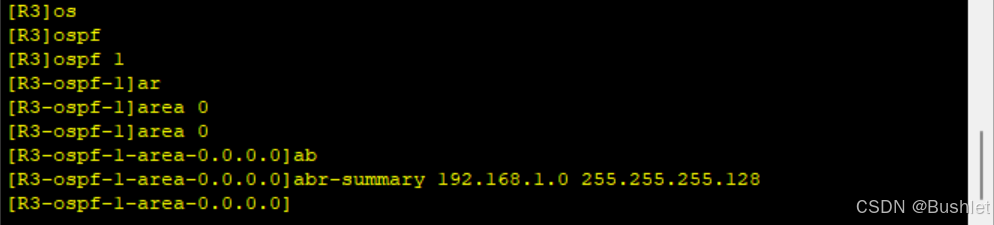

汇总过程：



1.把需要汇总的网段进行分区，再使用ABR的汇总功能；2. 对其网段进行手工的整理汇总；3.再因为整理的网段子网掩码为26位，我们得把它展开输入（否则会出现报错）

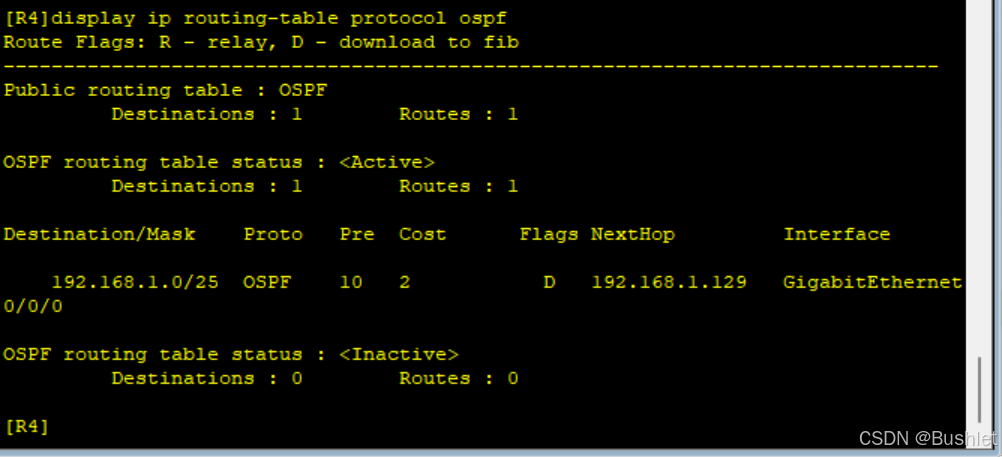

最后成果：



过程虽繁锁，但贵在能坚持 加油💪
