动态路由配置（VLAN升级版）

开！

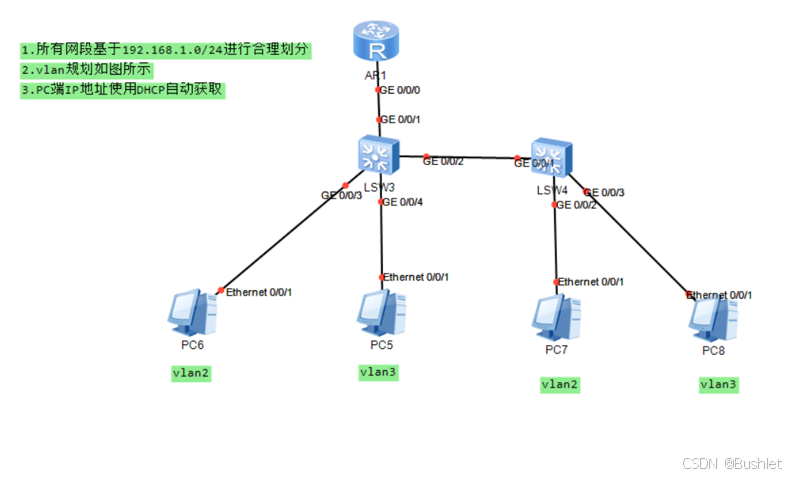

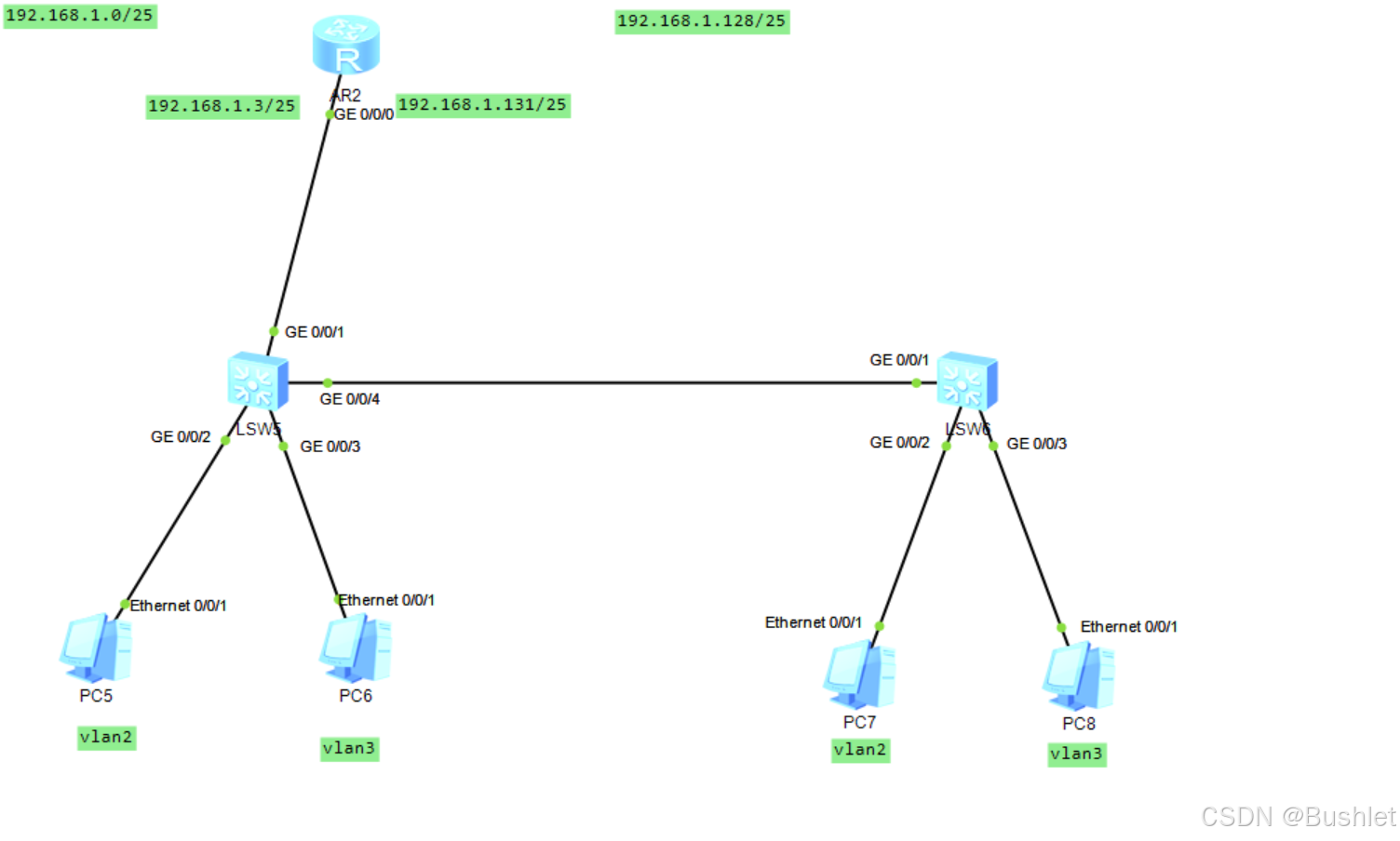

我们先给他标记上网段：



一、老样子（有VLAN的话），先从交换机入手：

1.先创建出两个vlan

 2.对交换机的接口进行vlan的分配

（交换机1）：

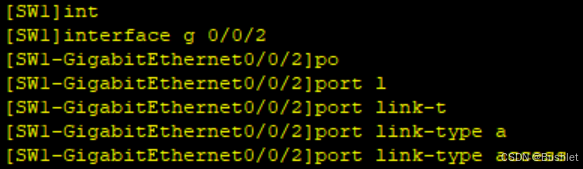

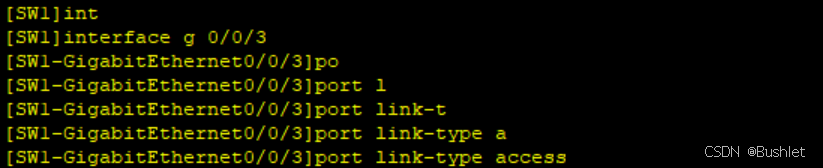

交换机1中有两个access链路；

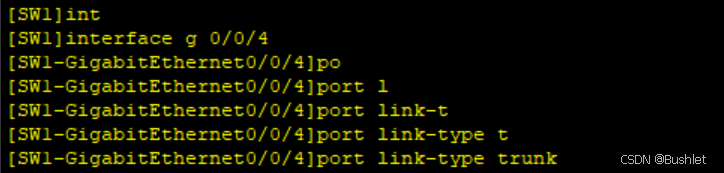

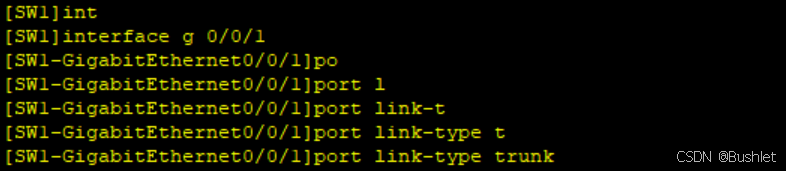

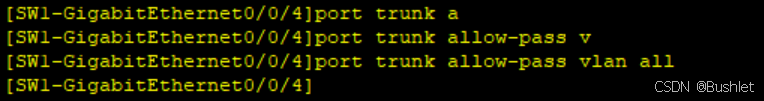

还有两个trunk链路！

（交换机2）：

1.创建vlan

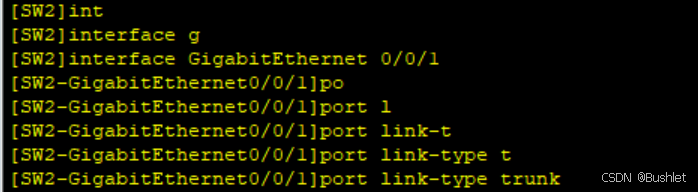

2交换机接口的vlan分配 ：

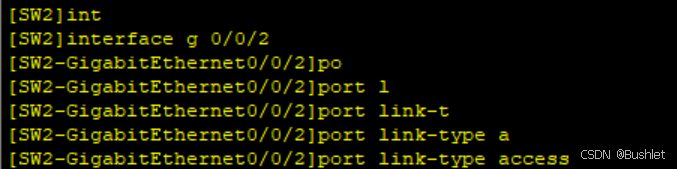

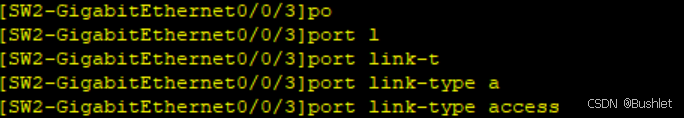

也有两个access链路！

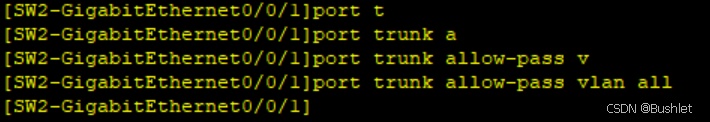

只有一条trunk链路！！

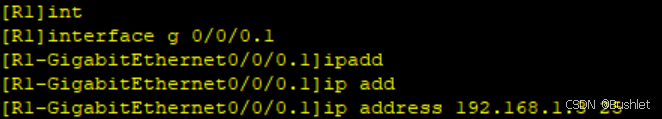

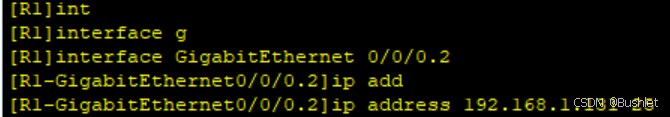

二、交换机完成后就该轮到路由器了：

注意哈：要使用DHCP来获取IP地址喔！

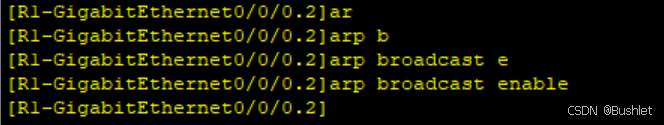

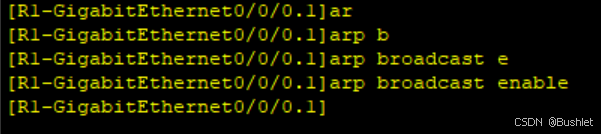

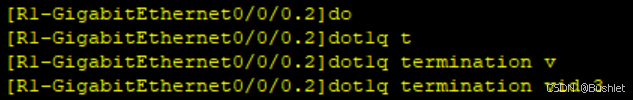

一次性发出三个是因为在虚拟的子接口中 识别不了802.1q标准；默认关闭ARP功能。



三、使用DHCP获取IP地址：

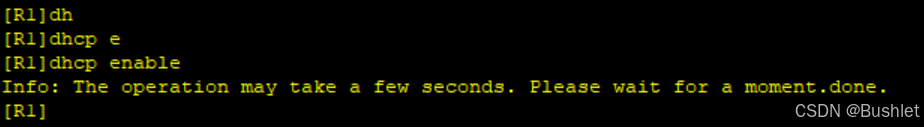

1.开启DHCP功能

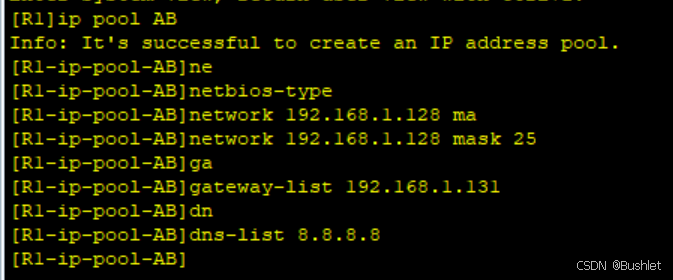

2.创建地址池：



3.输入要下发的网段：



4.输入下发的网关：



5.输入dns（地址可以为8.8.8.8.或者114.114.114.114）：

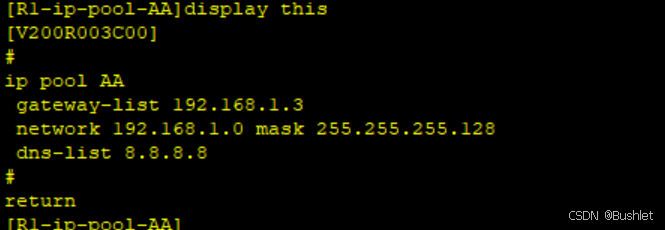

6.验证：





又因为是由两个广播域，所以我们要建立两个地址池！



要注意他们是同一个路由器，DHCP功能已经开过了，不需要再继续开！

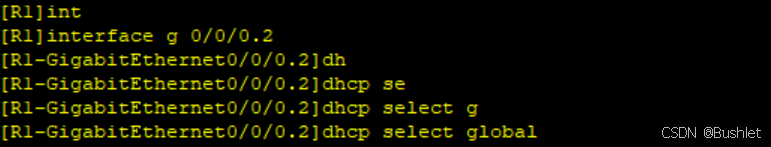

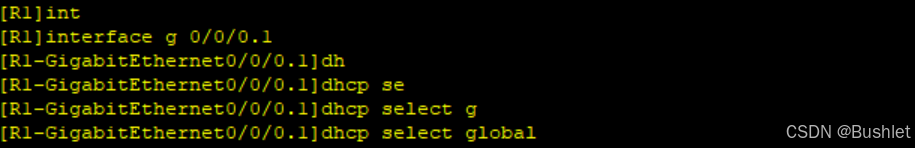

7.别忘了还要在接口处调用DHCP！

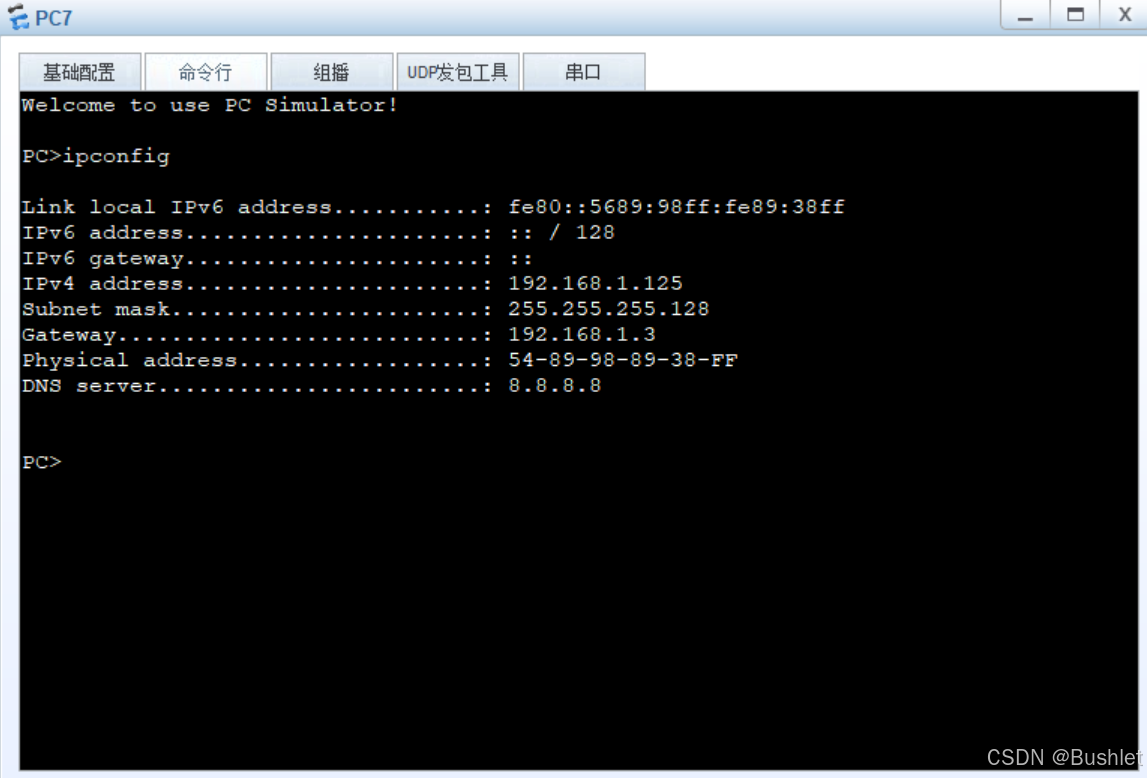

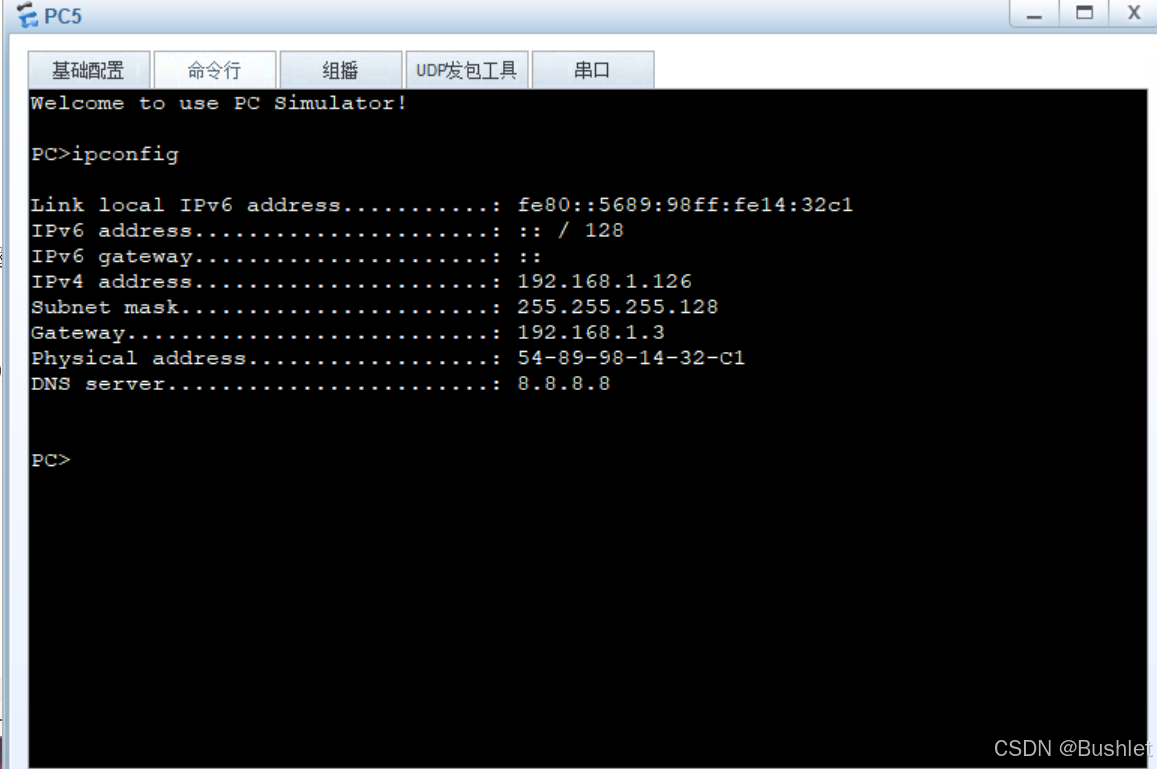

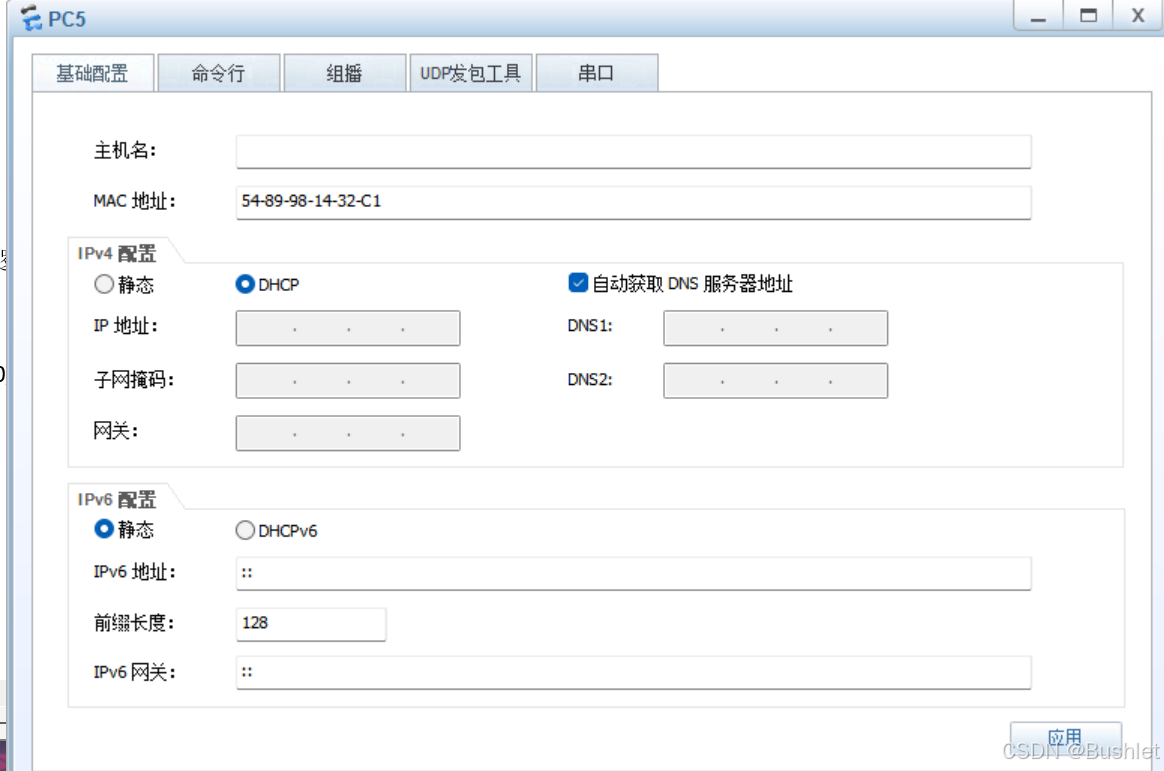

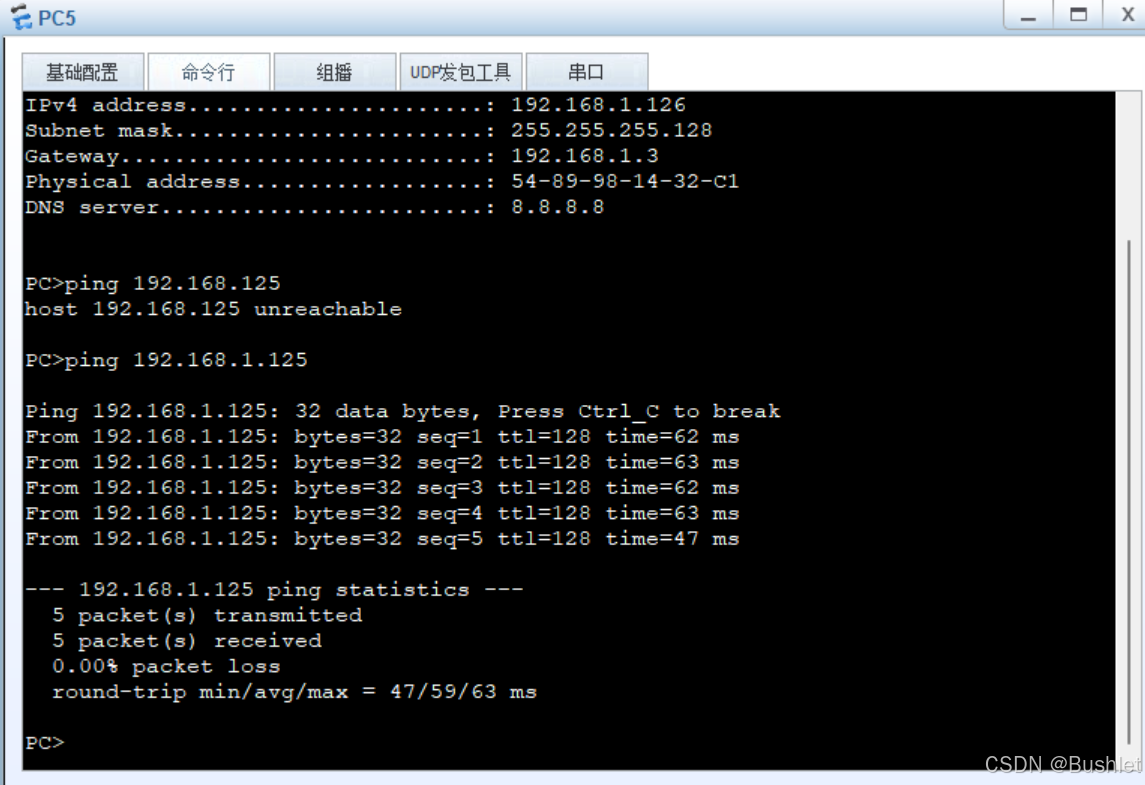

四、结果展示：
