概述： 安装好所需要的软件和环境，通过python代码控制无人机进行起飞和降落。

参考资料：
1、知乎宁子安大佬的AirSim教程（文字教程，方便复制）
2、B站瑜瑾玉大佬的30天RL无人机仿真教程（视频教程，方便理解）
3、AirSim官方手册（资料很全，不过是纯英文的）

AirSim无人机仿真入门（一）：实现无人机的起飞与降落

1 安装AirSim

1.1 参考教程

宁子安教程：（解密AirSim-初稿）第一章：初识AirSim

1.2 内容梳理

Epic Games是一家游戏公司，就像“腾讯游戏”或者“网易游戏”一样。Unreal Engine（简称UE）是 Epic Games 开发的一款游戏引擎。AirSim 是基于 Unreal Engine开发的一个模拟器，它主要用来模拟无人机（Drone）和自动驾驶汽车的运行环境。

1.3 步骤总结

以下仅是我个人的步骤总结，建议按照以上宁子安的“初识AirSim”教程一步一步安装。

安装Epic平台： 记得注册账号
下载UE： 点击Epic平台左边的 “虚幻引擎” 菜单，“库” 里面有不同的虚幻引擎版本，选择4.27.2版本进行安装，这个版本比较适配AirSim。
安装VS commuty2022： 记得勾选“C++桌面开发” “Windows 10 SDK 10.0.19041”，并在“单个组件”选项卡下选择最新的“.NET Framework SDK”
安装git bash工具
克隆AirSim工程： 进自己要安装AirSim的磁盘，git clone。进入目录build.cmd。编译好之后会在 “AirSim\Unreal” 文件夹中生成 “Plugins” 文件夹。这个 “Plugins” 文件夹非常重要。
检验虚拟引擎和AirSim是否安装成功： 使用AirSim自带的Block环境进行测试。

至此，AirSim 全部安装完成，下面可以直接使用 AirSim 做仿真了。

2 开始使用 AirSim

2.1 参考教程

宁子安教程：（解密AirSim-初稿）第二章：开始使用 AirSim

2.2 内容梳理

从虚幻商城选择一个场景创建工程，把AirSim作为插件导入这个工程中。

2.3 步骤总结

创建工程： 从虚幻商城中找到场景，创建工程，得到.uproject文件。
新建C++类： 双击.uproject文件进入关卡编辑器，新建C++类，等待编译完成（这一步耗时较长，而且要关注VS2022的左下角的编译进度），得到.sln文件，至此 “山脉景观” 场景工程创建完成。
添加AirSim插件： 复制“AirSim\Unreal\Plugins” 文件夹到“LandscapeMountains” 文件夹中。
修改文件： 修改 “LandscapeMountain.uproject”
文件，修改“LandscapeMountains\Config\DefaultGame.ini” 文件。
创建VS工程： 右键点击 “LandscapeMountains.uproject” 文件，选择 “Generate Visual Studio project files” 选项，会生成 “.sln” 工程文件。
改成多旋翼模式： 把settings.json文件中的仿真模式改为多旋翼。

 {
   "SettingsVersion": 1.2,
   "SimMode": "Multirotor"
 }

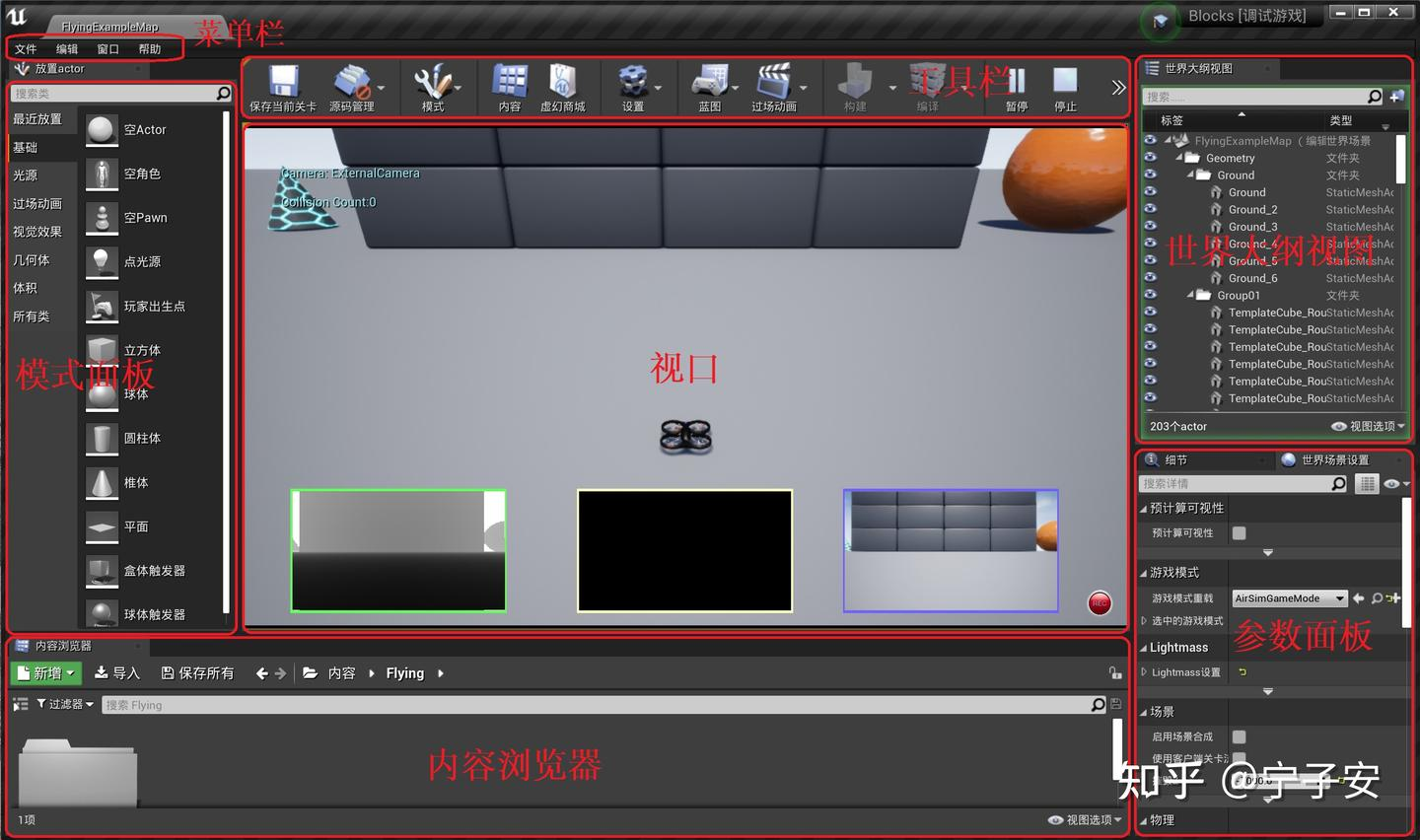

进入工程： 双击打开 “LandscapeMountains.sln”，设置编译选项为 “DebugGame Editor” 和“Win64”，同时将 “LandscapeMountains” 设为启动项，点击 “调试” -> “开始调试”，或者直接点击 “本地Windows调试器”，这时会自动打开虚幻引擎的关卡编辑器。此时，虚幻引擎编辑器右下角出现了“新插件可用”的提示，说明虚幻引擎已经能够识别到AirSim 插件了。
设置游戏模式为AirSim： 在关卡编辑器中，将右侧 “世界场景设置” 中的 “游戏模式重载” 设置为“AirSimGameMode”，点击 “保存当前关卡”。

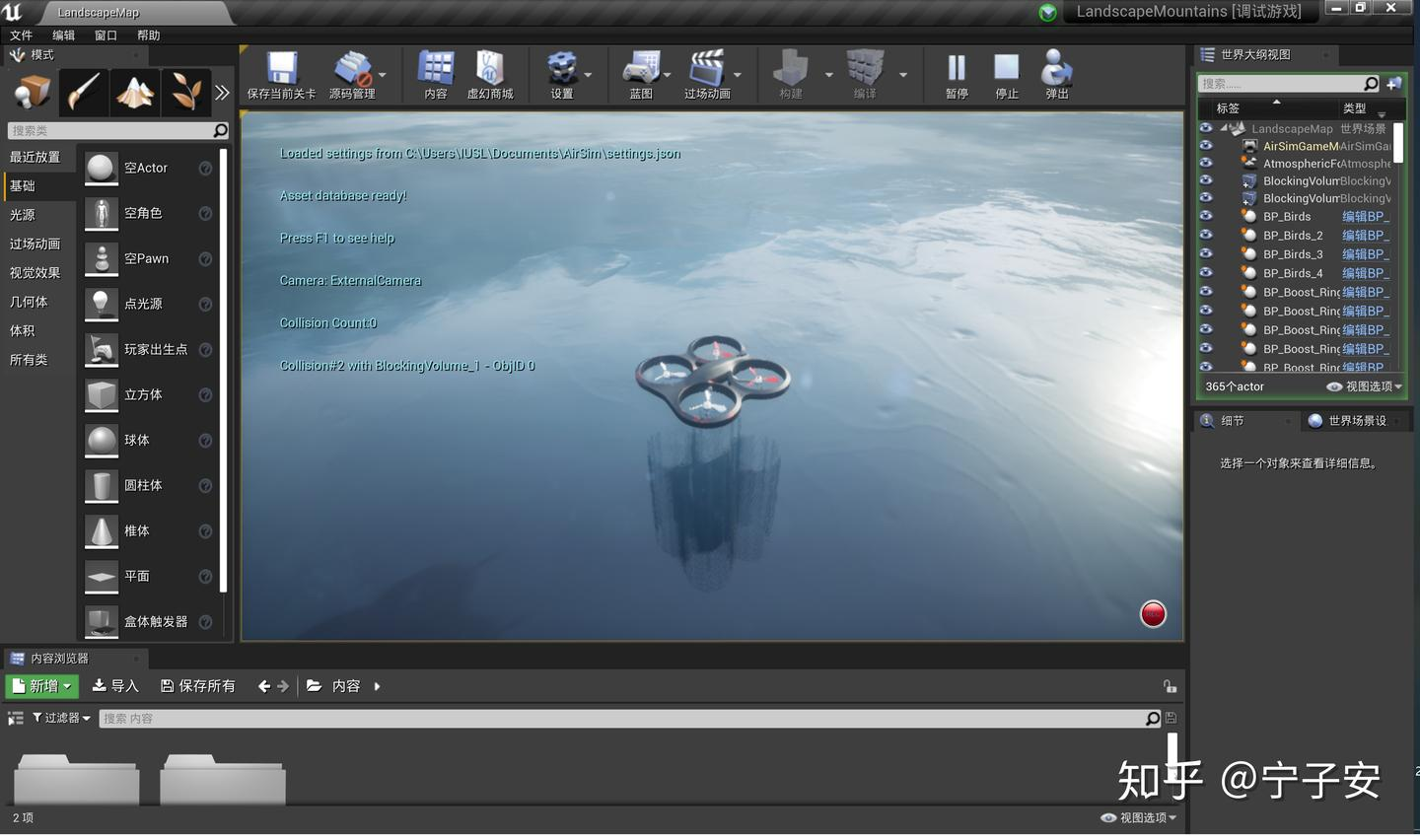

运行： 点击绿色三角开始仿真

在这里插入图片描述
至此 AirSim 插件已经加载到虚幻引擎场景工程中了。

3 撰写python控制程序

3.1 参考教程

宁子安教程：airsim详细教程(四) - 控制四旋翼起飞和降落(airsim api)

3.2 内容梳理

安装好python的运行环境，主要使用conda虚拟环境的python解释器，pycharm充当编辑器的作用。使用AirSim官方提供的python API，与无人机建立联系，控制无人机的起飞和降落。

3.3 步骤总结

安装Anaconda并创建环境： 创建虚拟环境，并在该环境中安装必需的包

 pip install msgpack-rpc-python
 pip install airsim

安装pycharm： 安装了社区版，是免费的，目前功能够用。
创建工程： pycharm中创建一个新的python工程，解释器选择上面新建的conda环境中的python解释器：conda的安装路径\envs\airsim\python.exe
创建python文件： 在新建的python工程中新建一个python File，将下面的代码复制进去：

 import airsim

 # 与 AirSim 仿真器建立连接，并且返回句柄
 client = airsim.MultirotorClient()
 client.confirmConnection()

 # 获得控制权
 client.enableApiControl(True)

 # 解锁无人机
 client.armDisarm(True)

 # Async函数在执行的时候会立即返回.此时有可能任务还没执行完。在后面加上.join()，就可以让当前函数执行完才执行下一行
 client.takeoffAsync().join()
 client.landAsync().join()

 # 上锁
 client.armDisarm(False)

# 释放控制权
client.enableApiControl(False)

运行代码： 在右上角点击绿色三角形运行python程序，仿真中的四旋翼会先起飞到一定高度，然后降落。
python与AirSim的通信机制： AirSim API 使用的是 TCP/IP 中的 msgpack-rpc 协议，可以用两台不同的电脑来做仿真，一台跑 AirSim 和 Unreal（仿真），另一台跑 python程序（算法）。

当 AirSim 开始仿真的时候，会打开 41451 端口，并监听这个端口的需求。python 程序使用 msgpack serialization 格式向这个端口发送 RPC 包，就可以与AirSim进行通信了。如果41451 端口已经被其他程序使用了，那么可以通过 settings 文件改变AirSim使用的端口号。

使用这种网络通信协议的方式，可以将 AirSim 和 python程序隔离，互不干扰。所以不需要修改 AirSim 的任何源代码，就可以满足非常多的仿真需求；而且即使python程序中断了，AirSim 的仿真也可以继续进行。

示例：一台跑仿真，一台跑python程序
```
server_ip = "192.168.0.10" # 示例 IP 地址
port = 41451
client = airsim.MultirotorClient(ip=server_ip, port=port)
```

4 注意事项

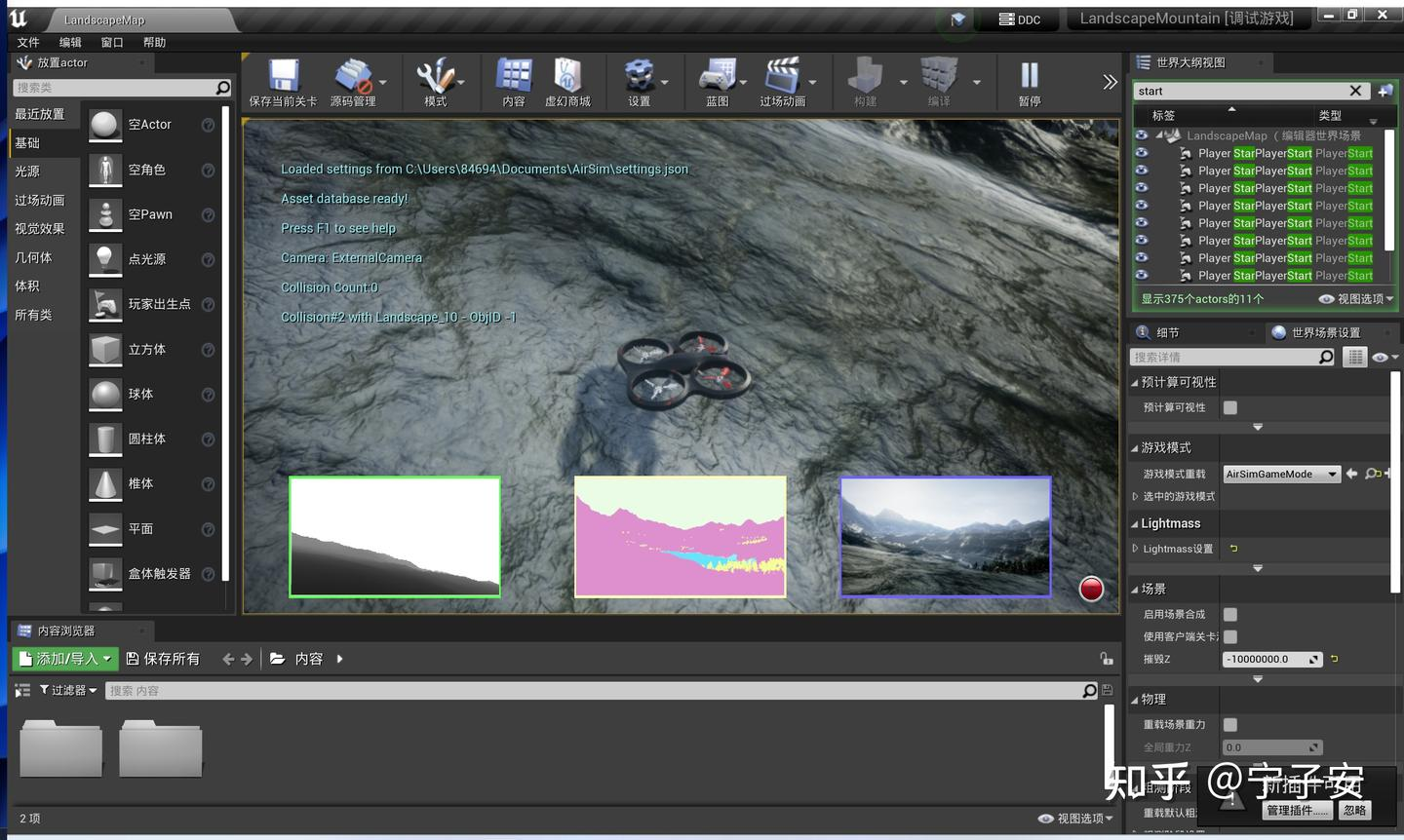

问题： 我发现进行仿真的时候，我的UE界面没有显示三个摄像头的画面，跟原教程截图的不一样。
在这里插入图片描述

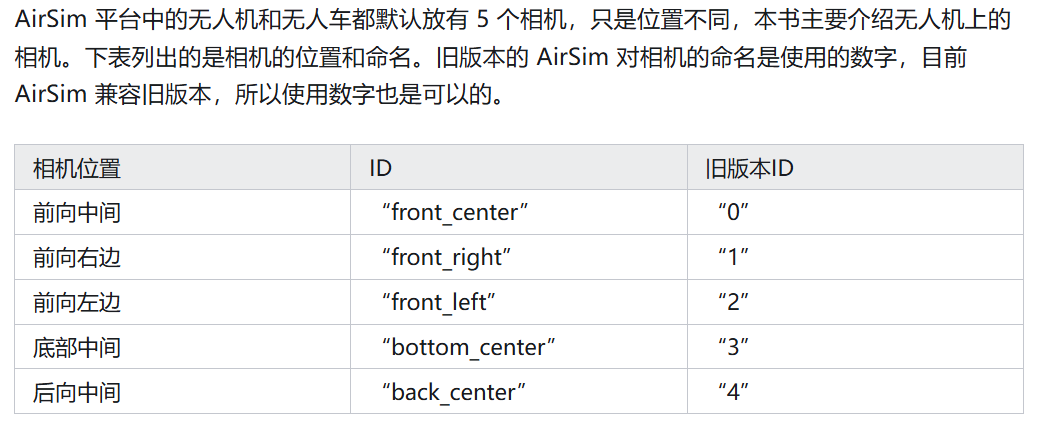

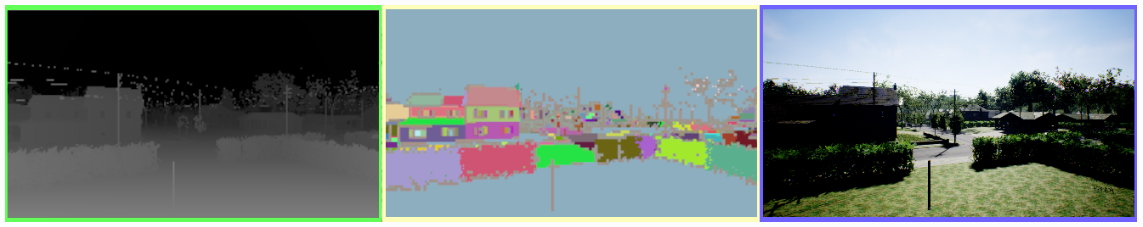

解决方法： 修改settings.json 文件打开无人机的三个摄像头窗口

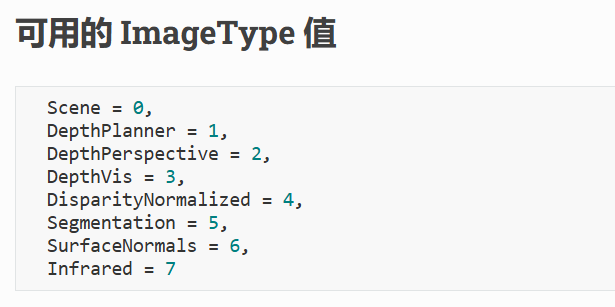

"SubWindows": [
  {"WindowID": 0, "ImageType": 0, "CameraName": "front_center", "Visible": true},
  {"WindowID": 1, "ImageType": 3, "CameraName": "front_center", "Visible": true},
  {"WindowID": 2, "ImageType": 5, "CameraName": "front_center", "Visible": true}
]
