好的，这是一个非常专业且重要的问题。

**IIO框架** 的全称是 **Linux Industrial I/O Subsystem**，即 **Linux 工业输入/输出子系统**。

它是一个完全内置于 **Linux 内核** 中的框架，专门用于支持、管理和驱动各类**传感器**和数据转换设备。

你可以把它理解为一个在Linux内核中，为传感器设备建立的一套“标准操作流程”和“通用接口”。

---

### 1. 核心目标与解决的问题

在IIO框架出现之前，传感器驱动（如加速度计、陀螺仪）的开发没有统一标准。每个驱动开发者都需要自己设计如何向用户空间（应用程序）暴露数据，导致：

* **接口混乱**：不同传感器的驱动提供的访问接口（文件节点）各不相同。
* **开发效率低**：应用开发者需要为每一个特定的传感器学习一套新的接口。
* **代码冗余**：很多通用的功能（如单位换算、校准、缓冲区管理）在每个驱动里都要重复实现。

IIO框架的诞生，就是为了**标准化**传感器驱动的开发，为所有类型的传感器提供一个**一致、统一**的访问接口。

### 2. 主要组成部分与工作原理

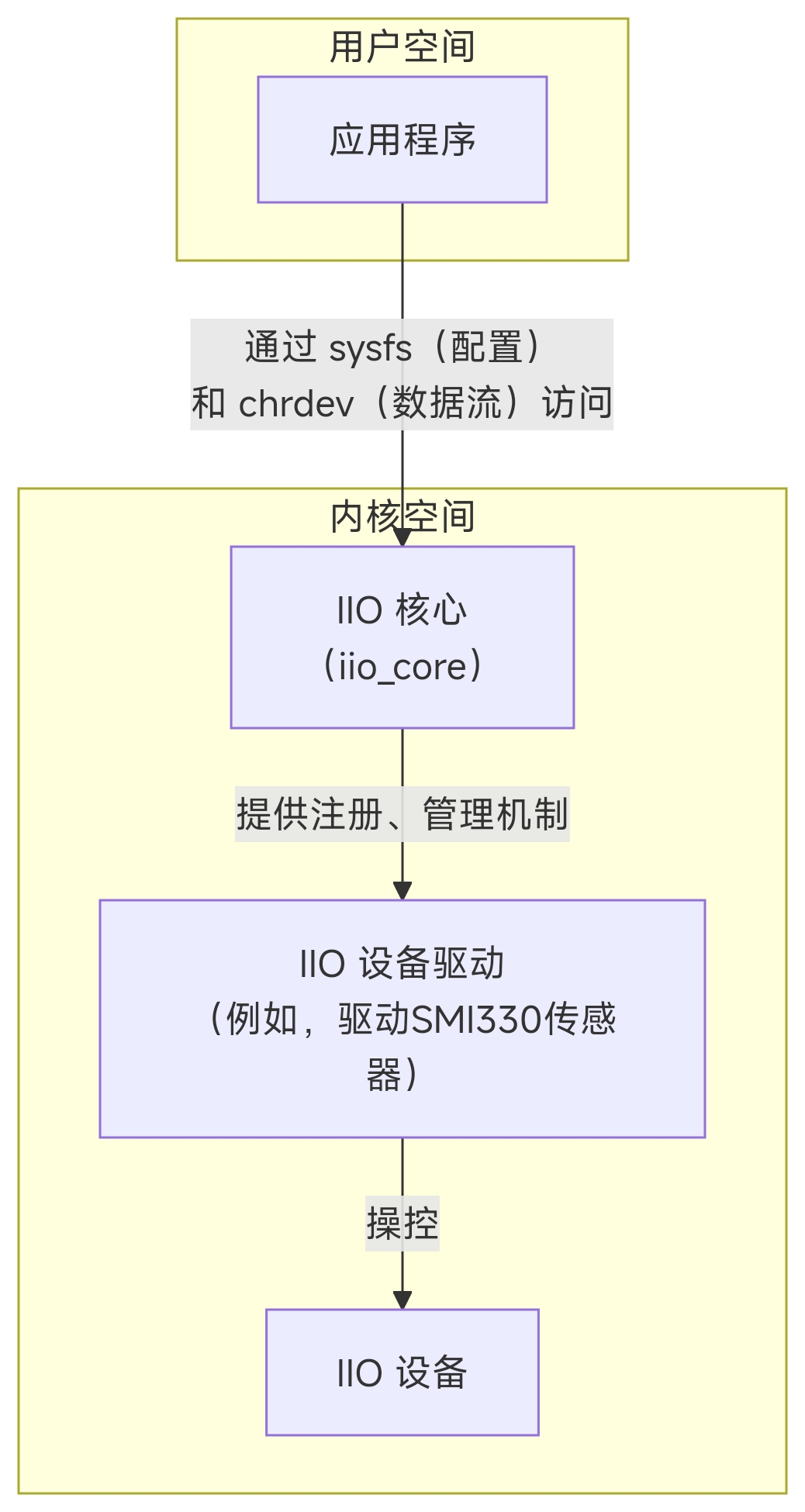

IIO框架遵循了Linux内核的“设备模型”，其核心结构可以概括为下图：

```mermaid
flowchart TD
subgraph UserSpace [用户空间]
A[应用程序]
end

subgraph KernelSpace [内核空间]
B["IIO 核心<br>（iio_core）"]
C["IIO 设备驱动<br>（例如，驱动SMI330传感器）"]
D[IIO 设备]
end

A -- "通过 sysfs（配置）<br>和 chrdev（数据流）访问" --> B
B -- "提供注册、管理机制" --> C
C -- "操控" --> D
```

具体来说，它的组成部分包括：

* **IIO 设备驱动**：这是针对具体硬件（比如我们之前提到的博世 **SMI330** 传感器）编写的内核驱动。它的职责是初始化硬件、配置寄存器、从硬件读取原始数据等。
* **IIO 核心**：这是框架的大脑。它不关心具体的硬件，而是提供：
* **设备注册与管理**：让驱动能够向系统“报到”。
* **Sysfs 接口**：在 `/sys/bus/iio/devices/` 目录下创建一系列标准化的文件节点。用户空间程序可以通过读写这些文件来**配置传感器**（如设置采样率）和**读取当前值**（如瞬间的加速度值）。
* **字符设备**：提供高效的数据流通道，当需要高速、连续地采集传感器数据时，应用程序可以通过此接口读取数据缓冲区。
* **事件接口**：用于支持传感器的中断和事件，例如“自由落体检测”、“运动唤醒”等。

### 3. 如何与用户空间交互（应用程序如何使用传感器）

应用程序主要通过两种方式与IIO框架交互：

1. **Sysfs 接口（用于配置和单次读取）**
在文件系统中，你会看到这样的路径：`/sys/bus/iio/devices/iio:deviceX/`。在这个目录下，有各种文件：
* `in_accel_x_raw`：读取X轴加速度的原始值。
* `in_anglvel_y_scale`：设置Y轴角速度的缩放比例。
* `sampling_frequency`：设置采样频率。
应用程序通过 `cat` 命令或文件读写函数即可操作这些文件。

2. **字符设备（用于连续高速数据采集）**
在 `/dev` 目录下会出现对应的设备节点（如 `/dev/iio:deviceX`）。应用程序可以打开这个设备，使用 `read`、`poll` 等系统调用来持续地读取一整块传感器数据，效率非常高。

### 4. 与SMI330的关系

现在，我们可以把这两个概念联系起来了：

* **博世 SMI330** 是一个**硬件**，一个集成了3轴加速度计和3轴陀螺仪的MEMS惯性传感器芯片。
* **IIO框架** 是Linux内核中的一个**软件层**，一套驱动和访问传感器的标准。

为了让SMI330这个硬件在Linux系统（例如，在汽车智能座舱、机器人或无人机的主控板上）工作，就需要有人为它编写一个**遵循IIO框架标准的设备驱动**。这个驱动会利用IIO框架提供的API，将SMI330的寄存器操作、数据读取等“翻译”成IIO框架能理解的标准接口。

这样，任何上层的应用程序（比如一个姿态识别算法）都可以通过IIO框架提供的统一Sysfs或字符设备接口，轻松地获取到SMI330的数据，而无需关心底层硬件究竟是SMI330还是别的什么型号的传感器。

### 总结

简单来说，**IIO框架就是Linux系统中连接传感器硬件和应用程序的“标准化桥梁”和“大管家”**。它让传感器驱动的开发更规范，也让应用程序使用传感器变得更简单、统一。
