用例图、类图与时序图的皮毛210907

本文很皮毛很皮毛只是课后笔记，以后会深入一些

用例图（UseCaseDiagram）

What

• 用例图是用来捕捉系统需求的
• 每一个用例的主题都是这个用例可能会适用的系统
• 我们用Actor来代表可能与这个主题交互的用户或其他系统
• 一个用例是行为的规范

How

• 举一例说明——Hydroponics(无土栽培)GardeningSystem、

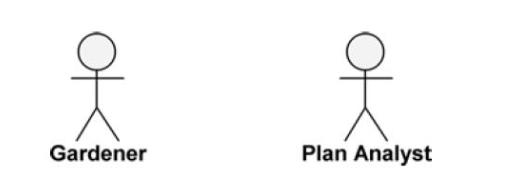

Actor

• 参与者在系统外部使用系统
• 可以是人或其他系统
• 用火柴人表示

Use Cases

• 用例代表参与者想要系统为他们做的事
• 用例必须是一个完整的活动流程，从参与者的角度看，可以为他们提供价值
• 用圈圈表示

Usecase summary diagrams

• 整个系统的用例图由以下部分组成
  • 参与者
  • 用例
  • 它们之间的连线
  • 用例之间的使用或依赖关系
• 注意参与者和用例之间的连线没有箭头

Example

• 用例图

• 用例规范(Use Case Specification)


«include»&«extend» Relationships

• 这两个都是用例之间的关系

«include»

• 表示起点用例需要用到箭头指向的用例
• View Reports是其他用例需要的

«extend»

• 有些用例在执行时可能需要用到其他活动，但这些活动并不是必须的
• 此时可以用箭头指向可能被用到的活动
• Extension points表示可能会用到的用例


类图（Class Diagram）

What

• 一种展示系统中类、属性、操作(或称方法)及对象间关系的静态结构图

How

Class and Inheritance

Interface and Implementation

• 注意要写上<< interface>>

Aggregation and Composition

• 区别就是Aggregation像一个篮子，里面的东西可有可无，Composition是部分与整体的关系，不可分



Access Control

• 暂时没什么好说的

时序图（Sequence Diagram）

What

• 一种展示对象之间如何操作其他对象及操作顺序的动态图
• 按时间顺序展现了对象之间的交互

How

Example

• 垂直的虚线代表对象的生命周期，从上到下代表时间增长
• 水平的先是对象之间通信
• 方框里面写对象名：类名，若对象名或类名未知可按下图

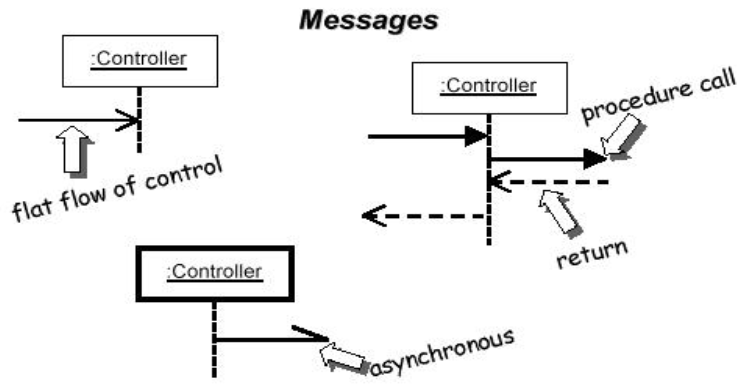

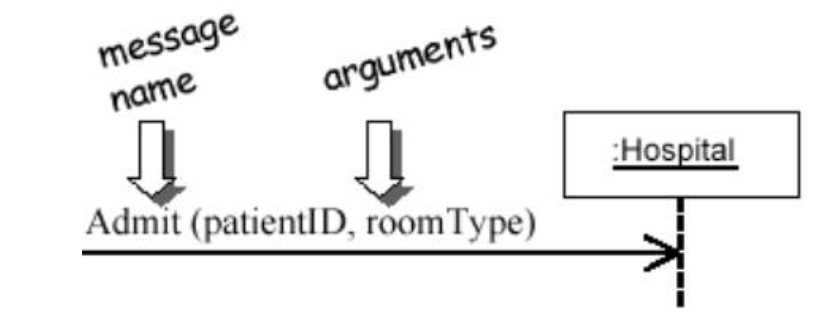

• 对象之间的通信，实线代表调用，虚线是返回，如果箭头不同表示的是同步或异步
