RepVGG与结构重参数化

原创

已于 2025-08-23 14:35:28 修改 · 837 阅读

25 ·

CC 4.0 BY-SA版权

文章标签：

#目标检测 #深度学习

于 2025-06-29 20:53:19 首次发布

参考：RepVGG网络简介

一、RepVGG概览

RepVGG通过"训练时复杂、推理时简单"的 trick，让神经网络在保持高速推理的同时拥有更高精度，更适合实际应用中的硬件加速和部署。

设计思路：

传统VGG网络结构简单，就是一堆3×3卷积叠起来，好处是推理速度快，但精度不如复杂的ResNet这类带"分支"的网络（比如ResNet的残差连接）。
而RepVGG想了个办法：训练的时候用复杂的多分支结构（类似ResNet，有主路、1×1卷积分支、恒等映射分支），这样容易训练出高精度；
y = Conv3x3(x) + Conv1x1(x) + Identity(x)
但推理的时候，把这些分支通过数学技巧合并成单一的3×3卷积，变回简单的VGG式结构，保证速度。

关键技术：

这个"数学技巧"叫结构重参数化：把训练时多个分支的参数（比如3×3卷积、1×1卷积、恒等分支的参数）通过代数运算，合并成一个3×3卷积的参数。就像把不同的零件拆了重组，变成一个更简单的零件，但功能不变。

效果如何：

在ImageNet图像分类任务上，RepVGG的精度超过了80%，这是简单结构的网络首次达到这个水平。
速度上，在GPU上比ResNet-50快83%，比ResNet-101快101%，而且参数更少，性价比很高。

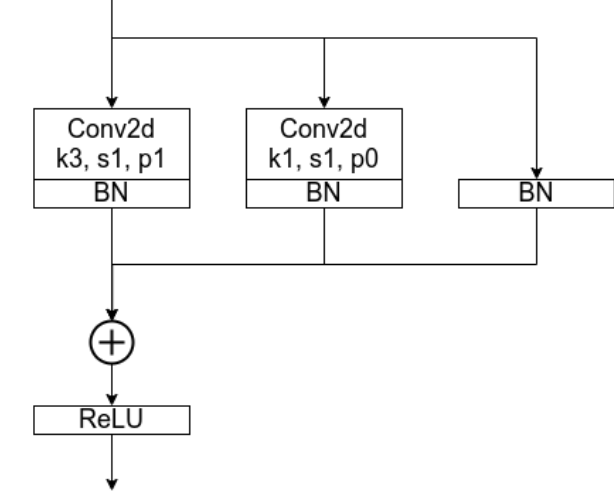

训练时，在卷积核的结构上增加了分支结构，引入了类似 ResNet 的残差结构和 1×1 的卷积分支，具体如下：

主分支：保留 3×3 卷积作为主分支，用于提取特征，是主要的特征提取路径。例如在对图像进行分类任务时，3×3 卷积可以捕捉图像中不同尺度的局部特征。
1×1 卷积分支：增加 1×1 的卷积作为一个分支。1×1 卷积可以在不改变特征图尺寸的情况下，调整通道数，实现跨通道的信息交互和整合。比如，当需要对特征进行降维或升维操作时，1×1 卷积能高效地完成任务，在减少计算量的同时，帮助网络更好地学习特征表示。
恒等映射（Identity）分支：即残差结构中的恒等映射分支。当输入和输出的特征图维度相匹配时，直接将输入添加到输出中，这有助于解决梯度消失问题，使得网络能够更好地训练，学习到更复杂的特征。在深层网络中，随着层数增加，梯度在反向传播过程中容易逐渐消失，而恒等映射分支可以让梯度更顺畅地传播，让网络训练更加稳定。

在这里插入图片描述

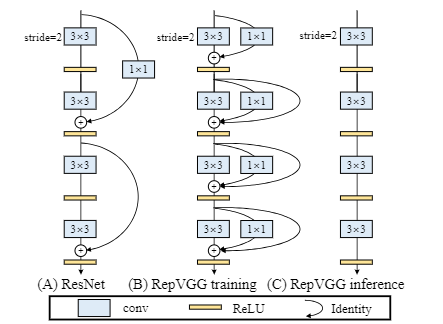

在RepVGG中，训练时每个3×3卷积层都有平行的1×1卷积分支和恒等映射分支，进行等价转换为3×3卷积核，推理时还是简单的VGG的卷积块堆叠。但3乘3的卷积核不是直接将训练时的3×3 的卷积核保留下来这么简单。3×3 卷积核是转换后的重要组成部分，但还需要对其他分支的参数进行处理，并与原 3×3 卷积核参数合并。

通过结构重参数化技术，将这些分支的参数（包括 3×3 卷积、1×1 卷积、恒等映射分支的参数以及各分支后的 BN 层参数）进行等价转换，合并为推理时单一的 3×3 卷积核参数。

需先把1×1卷积只需在原来权重周围补一圈零，转换为3×3卷积形式
恒等映射则转换为以单位矩阵为卷积核的特殊1×1卷积，再进一步转换为3×3卷积形式。
同时，每个分支后的BN层在推理时也可转换为带偏置的卷积层相关参数。
最后，将这三个分支转换后的卷积核和偏置分别相加，得到最终推理时单一的3×3卷积核参数。

结构重参数化（structural re-parameterization technique）

第一步主要是将Conv2d算子和BN算子融合以及将只有BN的这三个分支，分别转换成一个Conv2d矩阵，
第二步将每个分支上的3x3卷积层融合成一个卷积层，合并的过程其实也很简单，直接将这三个卷积层的参数相加即可。

具体融合过程如图

在这里插入图片描述

二、实验

卷积层和批归一化层BN的融合实验

import torch
import torch.nn as nn
from collections import OrderedDict
import numpy as np

def create_model():
    """创建包含卷积层和BN层的模型"""
    model = nn.Sequential(OrderedDict([
        ('conv', nn.Conv2d(
            in_channels=2,
            out_channels=2,
            kernel_size=3,
            stride=1,
            padding=1,
            bias=False
        )),
        ('bn', nn.BatchNorm2d(num_features=2))
    ]))
    return model

def print_model_parameters(model, prefix="Original"):
    """打印模型参数信息"""
    print(f"\n{

     prefix} Model Parameters:")
    for name, param in model.named_parameters():
        if param.requires_grad:
            print(f"  {

     name}: shape={

     param.shape}")

def fuse_conv_bn(conv, bn):
    """融合卷积层和BN层"""
    # 获取卷积核和BN参数
    kernel = conv.weight
    running_mean = bn.running_mean
    running_var = bn.running_var
    gamma = bn.weight
    beta = bn.bias
    eps = bn.eps

    # 计算融合参数
    std = (running_var + eps).sqrt()
    t = (gamma / std).reshape(-1, 1, 1, 1)
    fused_kernel = kernel * t
    fused_bias = beta - running_mean * gamma / std

    # 创建融合后的卷积层
    fused_conv = nn.Conv2d(
        in_channels=conv.in_channels,
        out_channels=conv.out_channels,
        kernel_size=conv.kernel_size,
        stride=conv.stride,
        padding=conv.padding,
        bias=True
    )

    # 加载融合参数
    fused_conv.load_state_dict(OrderedDict([
        ('weight', fused_kernel),
        ('bias', fused_bias)
    ]))

    return fused_conv

def main():
    # 设置随机种子以确保结果可复现
    torch.manual_seed(0)
    np.random.seed(0)

    # 创建输入张量
    input_tensor = torch.randn(1, 2, 3, 3)
    print(f"Input shape: {

     input_tensor.shape}")

    # 创建并初始化模型
    model = create_model()
    model.eval()  # 设置为评估模式

    # 打印模型结构
    print("\nModel Architecture:")
    print(model)
    print_model_parameters(model)

    # 原始模型前向传播
    with torch.no_grad():
        output_before_fusion = model(input_tensor)
        print(f"\nOutput shape before fusion: {

     output_before_fusion.shape}")
        print(f"Sample output values before fusion:\n{

     output_before_fusion[0, 0, :2
