23. DS1302实时时钟

• 23.1. DS1302介绍

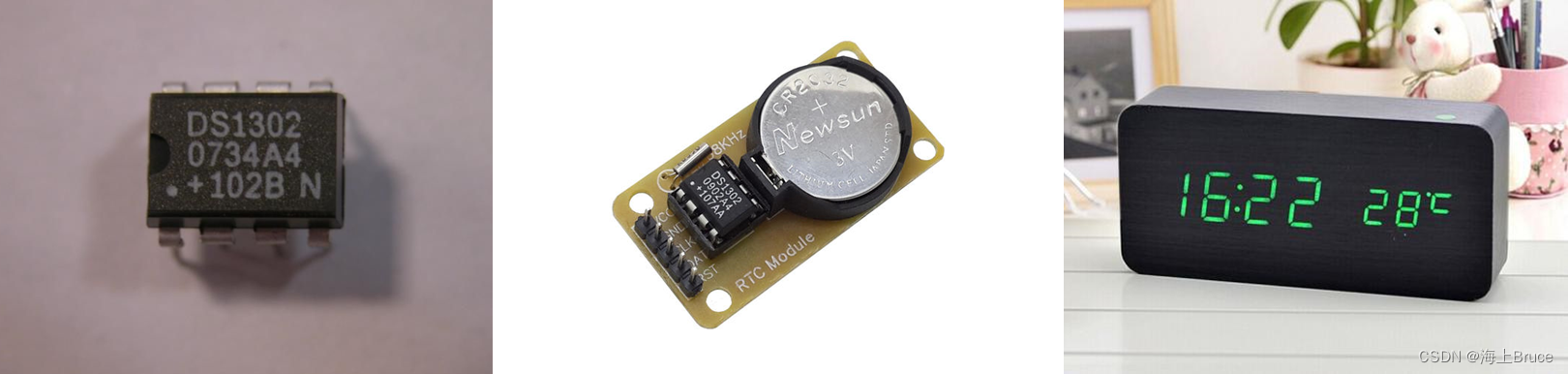

  •DS1302是由美国DALLAS公司推出的具有涓细电流充电能力的低功耗实时时钟芯片。它可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能
  •RTC(Real Time Clock)：实时时钟，是一种集成电路，通常称为时钟芯片

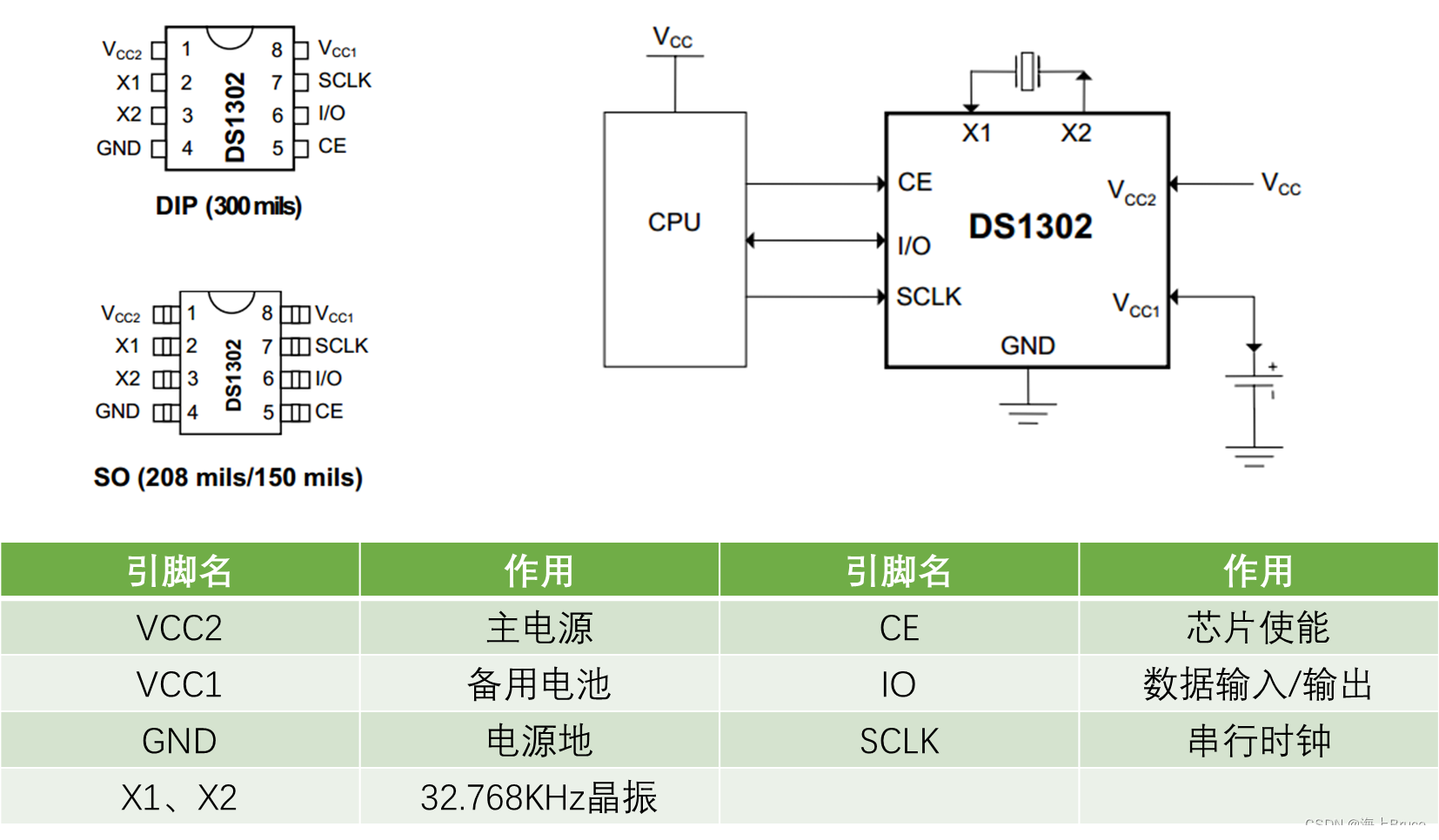

• 23.2. DS1302引脚定义和应用电路

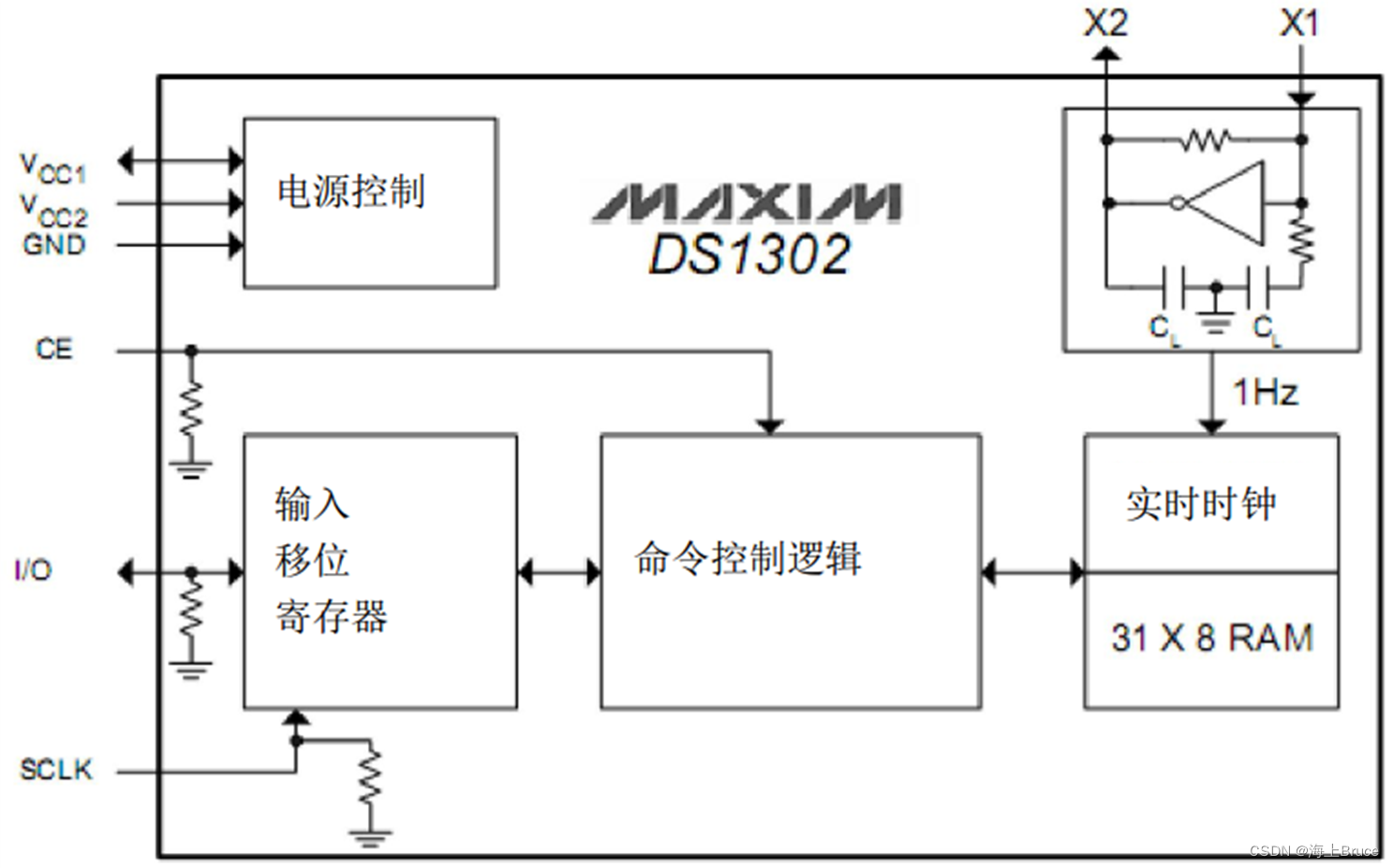

• 23.3. DS1302内部结构框图

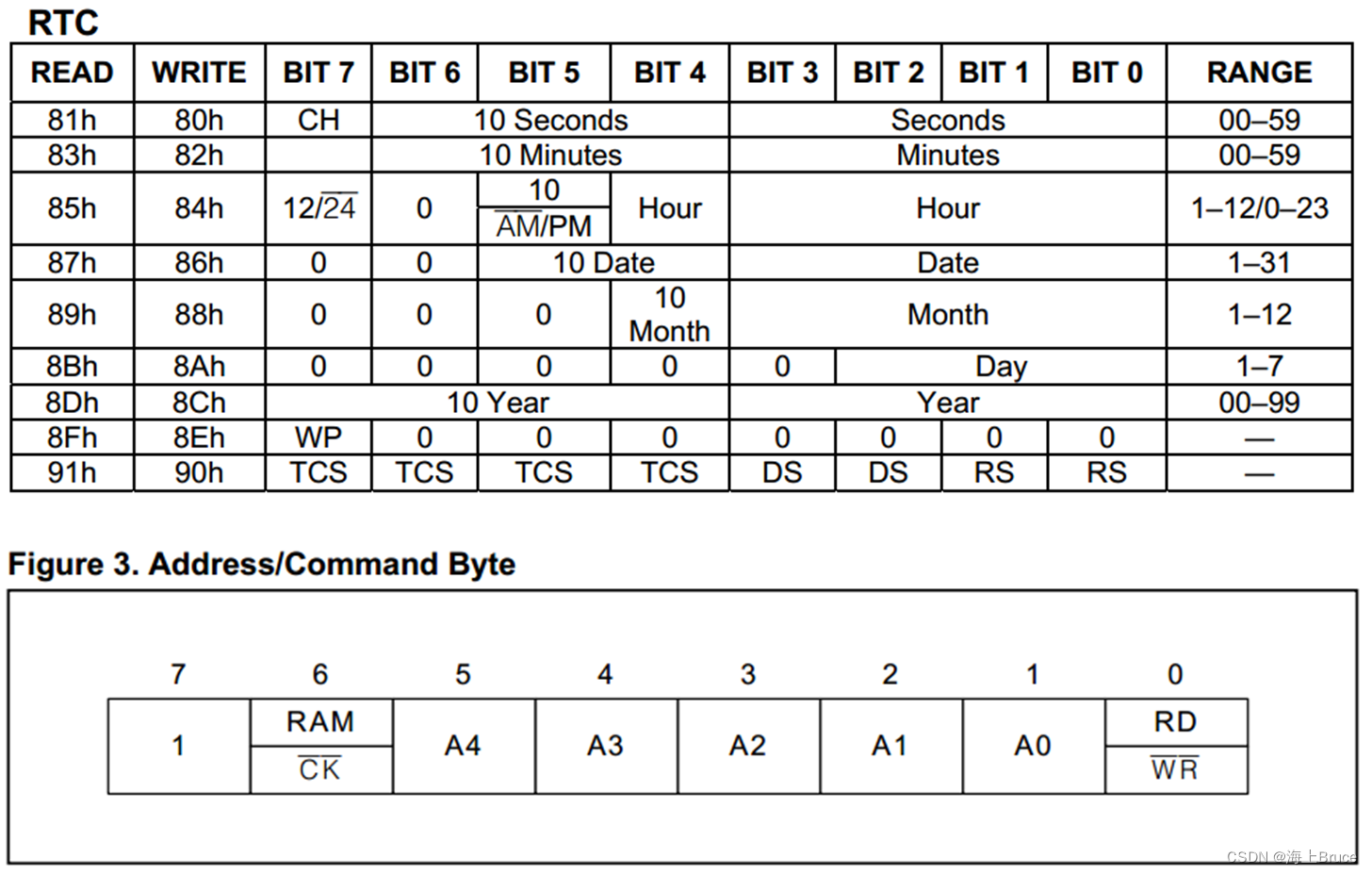

• 23.4. 寄存器定义

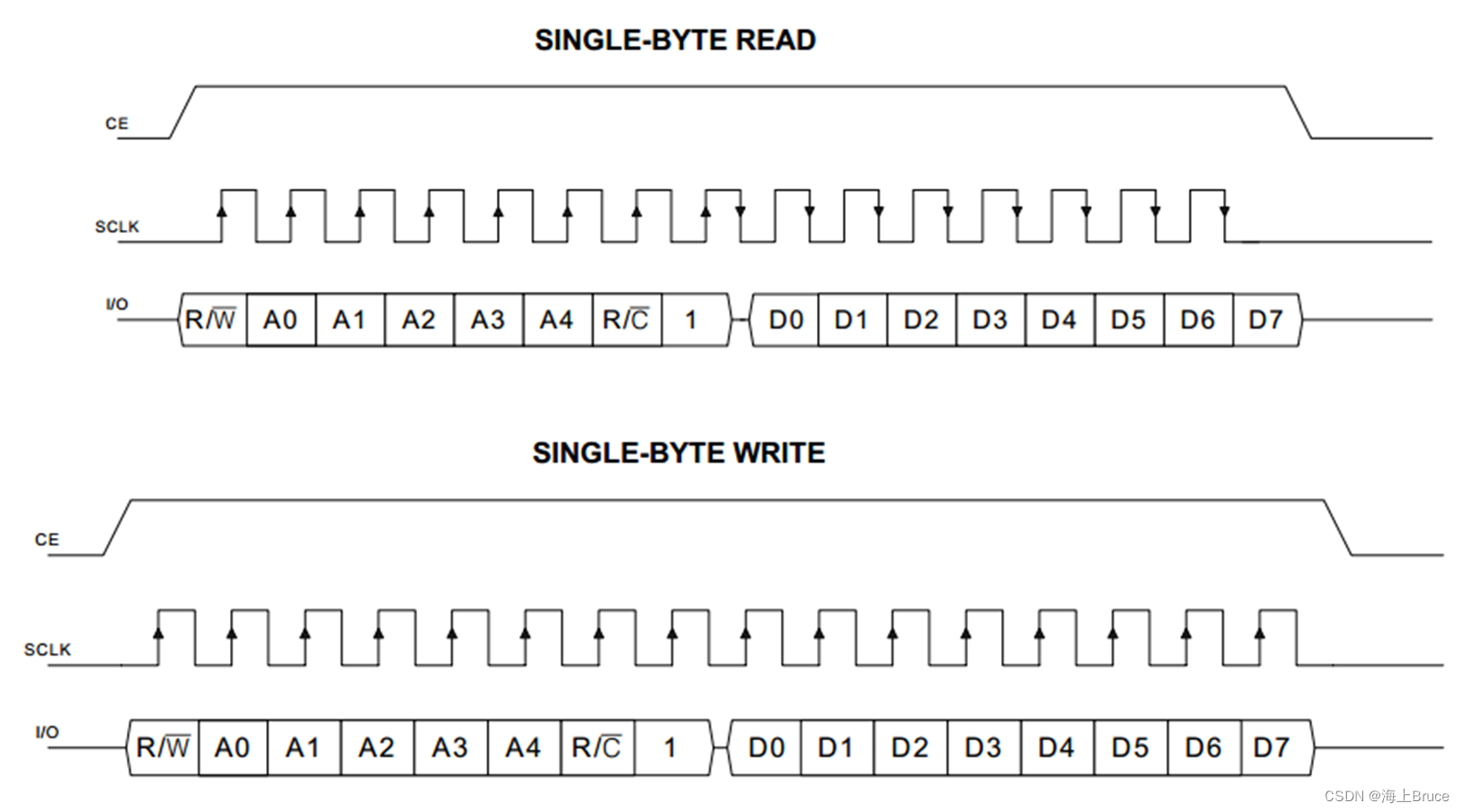

• 23.5. 时序定义


• 23.6. BCD码
  •BCD码（Binary Coded Decimal‎），用4位二进制数来表示1位十进制数
  •例：0001 0011表示13，1000 0101表示85，0001 1010不合法
  •在十六进制中的体现：0x13表示13，0x85表示85，0x1A不合法
  •BCD码转十进制：DEC=BCD/1610+BCD%16; （此公式只有2位BCD可用）
  •十进制转BCD码：BCD=DEC/1016+DEC%10; （此公式只有2位BCD可用）

• 23.7. Proteus中仿真环境搭建

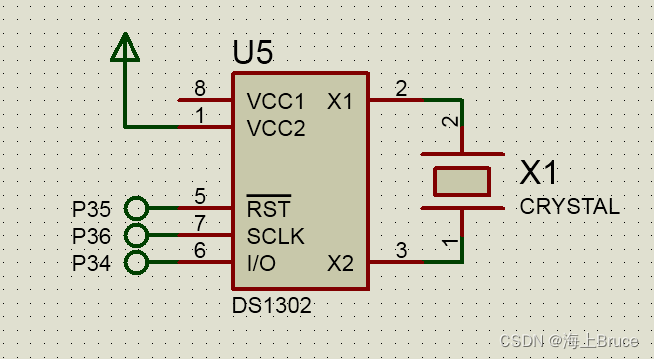

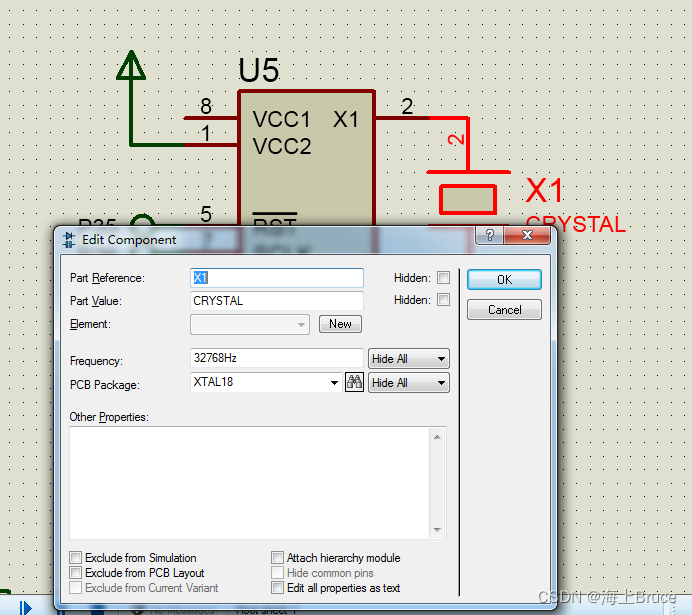

  • 在目前的仿真环境中插入 DS1302时钟芯片，其引脚连接如图，同时注意晶振直接搜索Crystal找到通用晶振插入，插入后将震动频率设置为32768Hz

  •

  •

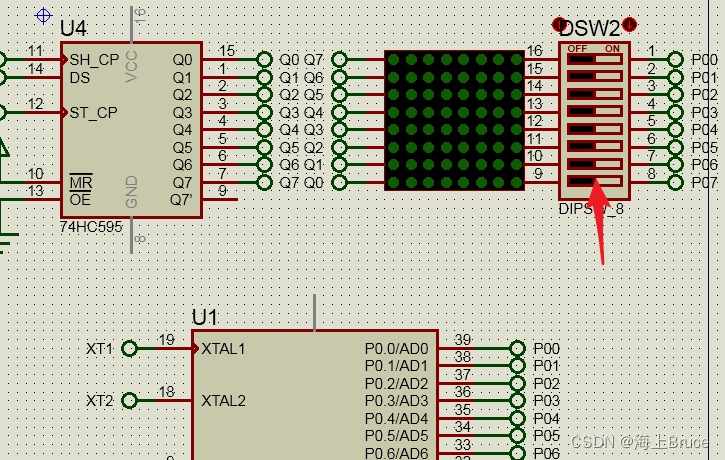

  • 为了防止后续程序仿真过程中调用LCD1602与之前一节8x8点阵屏出现问题，此处我在点阵屏接P0口之前加了一组8位DIPSW手动开关用于切断点阵屏参与本节实验；

  •

• 23.8. 示例程序，指定一个初始的时间并显示在LCD1602屏上面，包括第一行的年月日，第二行开始的时分秒。需要之前程序样例中的LCD1602.c与LCD1602.h的模块化程序，并新建DS1302.c与DS1302.h的针对DS1302时钟芯片的模块化程序，用于时钟芯片初始化，写入数据函数，读入数据函数，设定时间，读取时间的操作

  • DS1302.h的程序如下：

	#ifndef _DS1302_H_
#define _DS1302_H_

extern unsigned char DS1302_Time[];//数组声明外部可调用

void DS1302_Init(void);
void DS1302_WriteByte(unsigned char Command,Data);
unsigned char DS1302_ReadByte(unsigned char Command); //返回
void DS1302_SetTime(void);
void DS1302_ReadTime(void);

#endif

• DS1302.c的程序如下：

#include <REGX52.H>

sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

#define DS1302_SECOND 0x80 //定义DS1302秒的写入地址
#define DS1302_MINUTE 0x82 //定义DS1302分钟的写入地址
#define DS1302_HOUR   0x84 //定义DS1302小时的写入地址
#define DS1302_DATE   0x86 //定义DS1302天的写入地址
#define DS1302_MONTH  0x88 //定义DS1302月份的写入地址
#define DS1302_DAY    0x8A //定义DS1302星期的写入地址
#define DS1302_YEAR   0x8C //定义DS1302年的写入地址
#define DS1302_WP     0x8E //定义DS1302清空


char DS1302_Time[]={24,04,06,22,56,56,6};//初始化时钟2024年4月6日22时56分56秒周六数组

void DS1302_Init(void) //DS130
