51单片机入门_江协科技_21~22_OB记录的笔记

21. LED点阵屏

• 21.1. LED点阵屏介绍
  •LED点阵屏由若干个独立的LED组成，LED以矩阵的形式排列，以灯珠亮灭来显示文字、图片、视频等。LED点阵屏广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等
  •LED点阵屏分类
  按颜色：单色、双色、全彩
  按像素：88、1616等（大规模的LED点阵通常由很多个小点阵拼接而成）

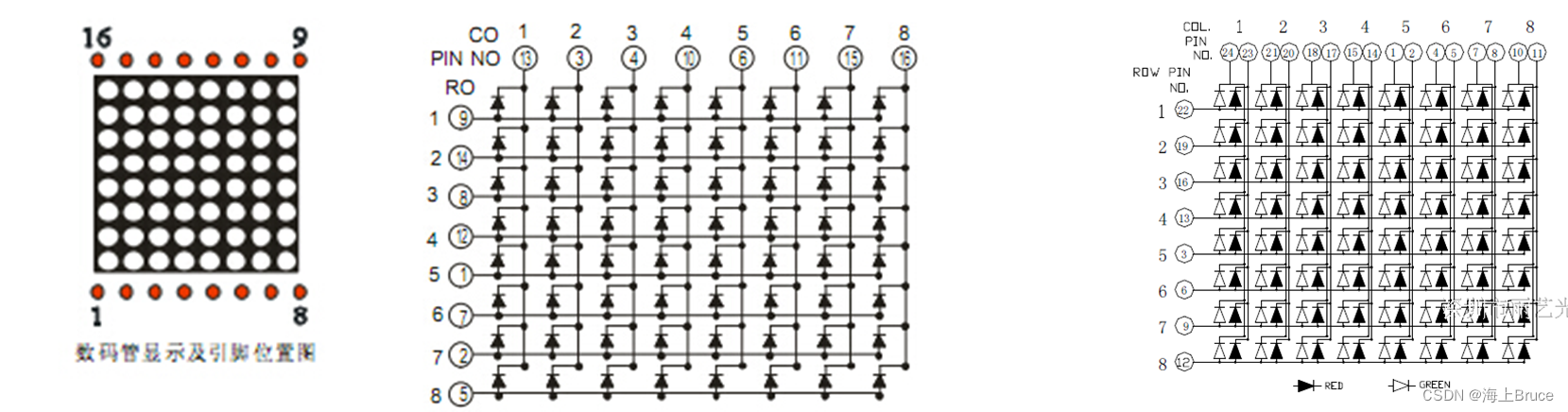

• 21.2. 显示原理


  •LED点阵屏的结构类似于数码管，只不过是数码管把每一列的像素以“8”字型排列而已
  •LED点阵屏与数码管一样，有共阴和共阳两种接法，不同的接法对应的电路结构不同
  •LED点阵屏需要进行逐行或逐列扫描，才能使所有LED同时显示

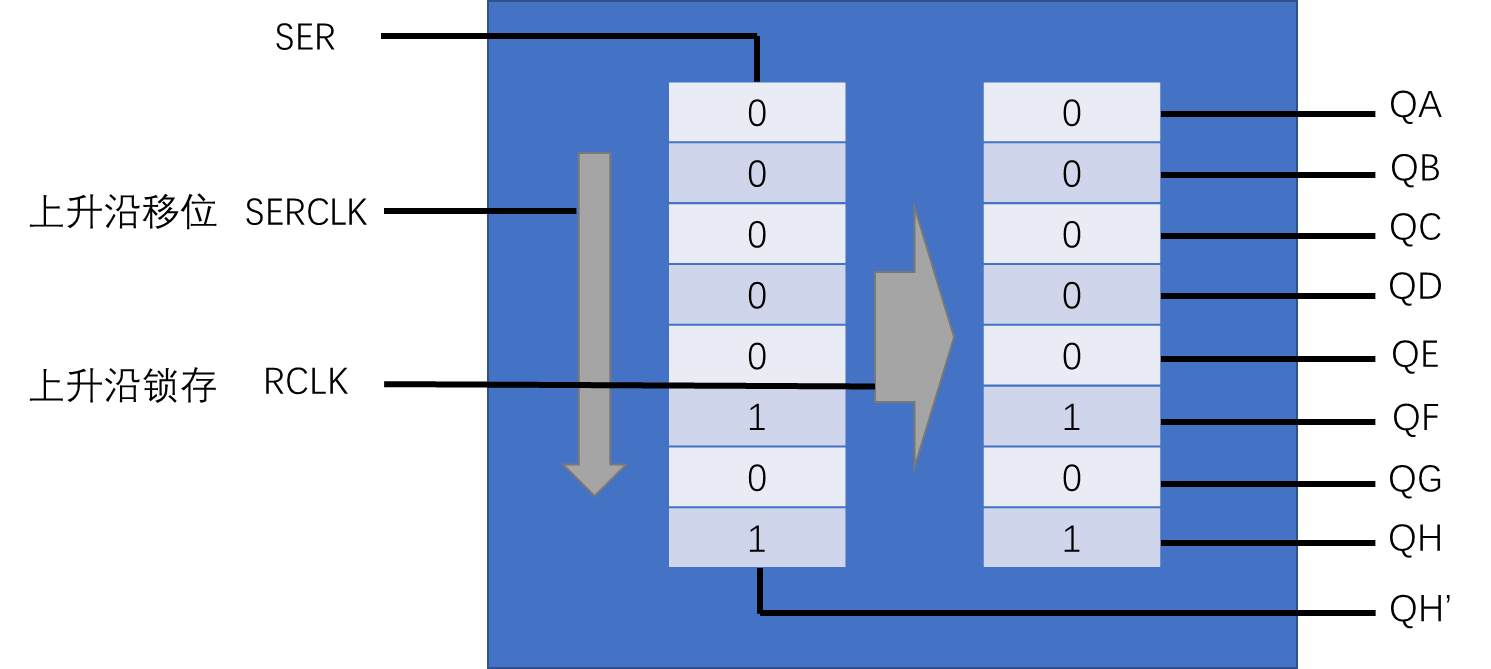

21.3. 74HC595
•74HC595是串行输入并行输出的移位寄存器，可用3根线输入串行数据，8根线输出并行数据，多片级联后，可输出16位、24位、32位等，常用于IO口扩展。

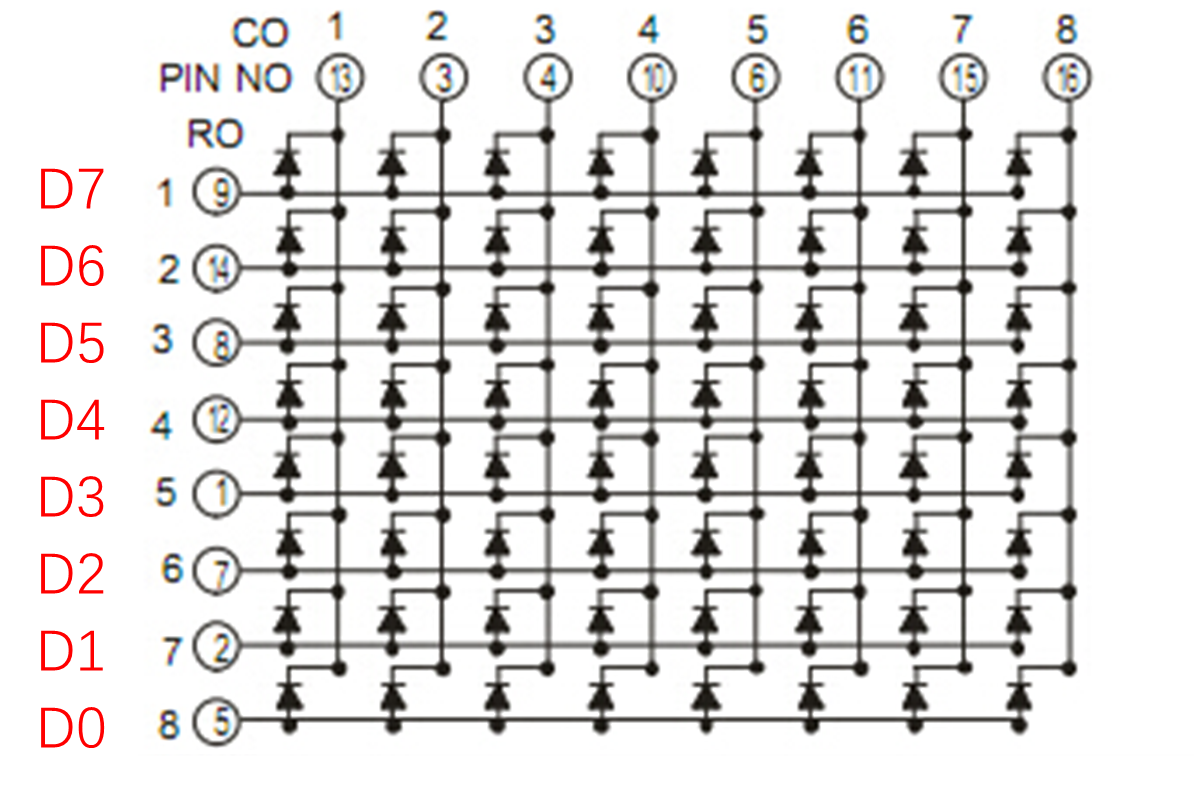

• 21.4. 开发板引脚对应关系


• 21.5. C51的sfr、sbit
  •sfr（special function register）：特殊功能寄存器声明
  例：sfr P0 = 0x80;
  声明P0口寄存器，物理地址为0x80

  •sbit（special bit）：特殊位声明
  例：sbit P0_1 = 0x81; 或 sbit P0_1 = P0^1;
  声明P0寄存器的第1位

  •可位寻址/不可位寻址：在单片机系统中，操作任意寄存器或者某一位的数据时，必须给出其物理地
