PLC按条件查询MySQL/SQLServer/PostgreSQL数据库,将数据写入寄存器

        IGT-DSER智能网关模块，支持各种PLC、智能仪表、远程IO与数据库之间双向通讯，既可以读取设备的数据上报到SQL数据库，也可以从数据库查询数据后写入到设备；     PLC协议转HTTP        PLC协议转MQTT

        本案例是通过一个IGT-DSER智能网关，实现PLC与数据库的双向通讯，根据PLC中的数值查询数据库中的数据，然后将结果返回给PLC，采用的是西门子的PLC和SQLServer数据库；     数据库网关软件与手册         PLC如何将数据写入SQL数据库存入多个数据表

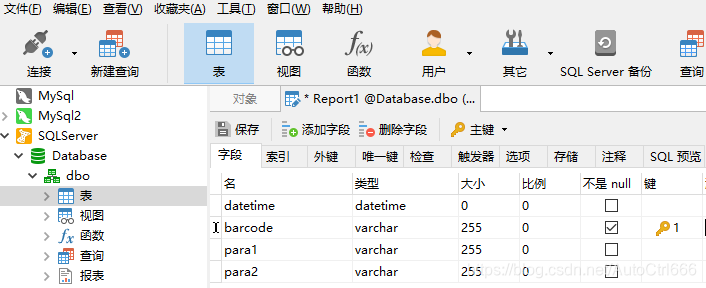

        首先建立数据库Database,然后建立数据表Report1，表结构如下图：

        然后在数据表中填入数据，实现PLC根据barcode字符串查询para1和para2的值，PLC是S7-1500,数据地址对应如下：

        barcode:DB6.DBB40[String],    para1:DB6.DBW0[Int],    para2: DB6.DBD24[Real]；

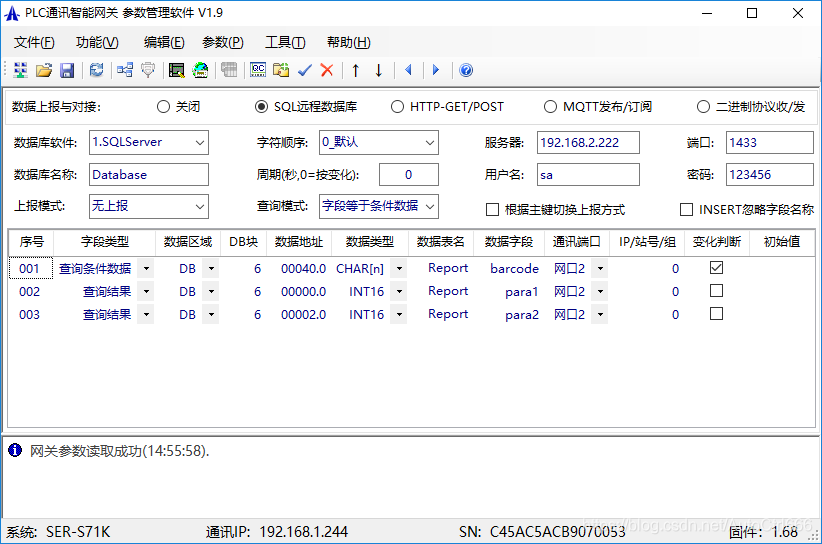

        然后通过网关的参数配置软件设置参数，如下图：

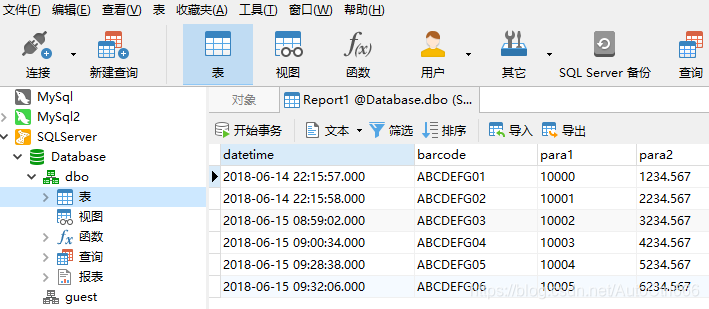

        将参数下载到网关后重启，网关即进入工作状态，然后准备好数据表中的数据，如下图：

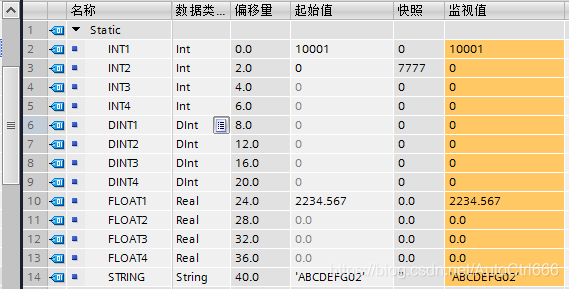

        这样网关根据PLC的数值进行实时判断，当PLC的DB6.DBB40的字符串与数据库的barcode相等时，即将该行数据对应的para1的数据写入DB6.DBW0,将para2的数据写入DB6.DBD24。打开PLC的编程软件监控数据如下：

       关于配置表与SQL语言的对应关系，可看这篇文章。 IGT-DSER智能网关同样支持其他品牌的PLC，参数设置方式相似：

        ◆ FX:   三菱FX/A系列系列PLC                                 ◆ ABM:  罗克韦尔/AB Micro系列PLC
        ◆ QLR:  三菱Q/L/R系列PLC(支持标签方式)             ◆ ABC:  罗克韦尔/AB Compact/Control系列
        ◆ OM:   欧姆龙全系列PLC(支持标签方式)                ◆ DVP:  台达、信捷全系列PLC
        ◆ S72S: 西门子S7-200/Smart系列PLC                     ◆ FTK:  永宏/丰炜全系列PLC
        ◆ S734: 西门子S7-300/400系列PLC                         ◆ NAIS: 松下全系列PLC
        ◆ S71K: 西门子S7-1200/1500系列PLC                     ◆ KVS:  基恩士全系列PLC
        ◆ INO:  汇川全系列PLC                                             ◆ LS:      LG/LS全系列PLC
        ◆ MBS:  兼容Modbus协议的PLC、智能仪表             ◆ TPC:  丰田工机PC2/PC3系列
        ◆ FNC:  发那科数控/机器人的PMC系统                    ◆ GE:   GE PAC/PLC系统
        ◆ OPC:  OPC UA、OPC DA协议的客户端                ◆ BKF:  倍福PLC CX系列控制器
