Modbus协议的PLC、智能仪表数据采集至SQL数据库,实现双向通讯

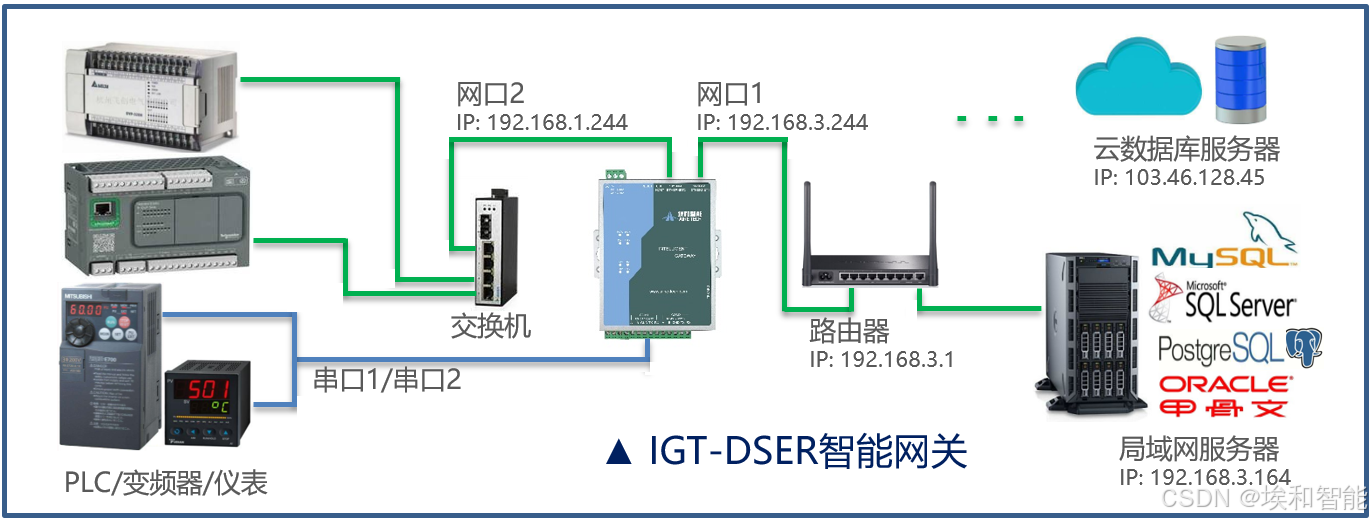

        IGT-DSER系列智能网关模块支持多台PLC、智能仪表、变频器与数据库之间双向通讯，既可以读取设备的数据上报到数据库，也可以从数据库查询数据后写入到设备；无需编程开发，直接配置参数即可；根据所配置的参数按照任务组自动生成SQL命令语句，实现多设备SQL命令与数据库软件对接，支持MySQL、SQLServer、PostgreSQL、Oracle等。

        网关安装在设备侧，与设备同时起停，不担心数据丢失；在断网、服务器维护上报数据有异常时，可将将数据缓存，待故障解除后自动重新上报到数据库；网关也支持多服务器冗余、异常未提交数据本地保存等功能，确保数据安全；已批量用于多种行业的智能工厂，大大提高MES等工业互联网项目的实施效率。

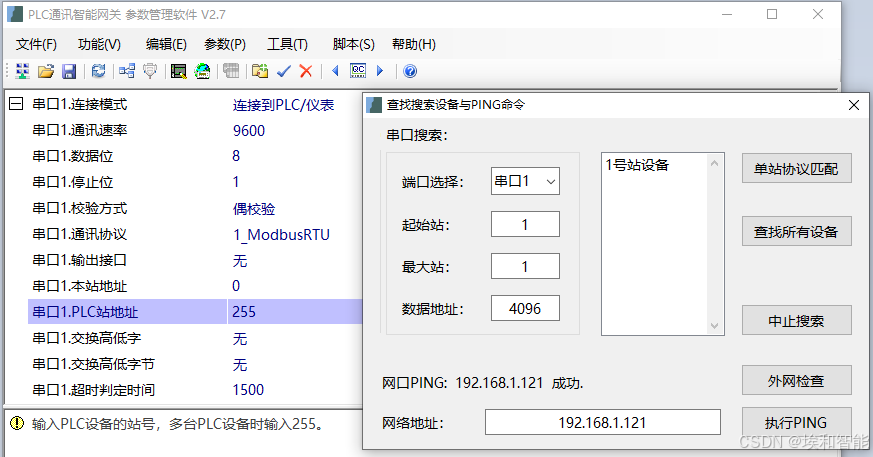

        网关对下位设备支持串口、网口等物理连接方式，相关通讯参数可以自由编辑配置，网口提供PING的功能，串口还可自动搜索设备，方便快速连接设备，如下图是通过串口搜索台达的串行口型PLC、PING台达PLC的IP(192.168.1.121)：

        串口搜索设备时，先要在串口参数(‘功能’->‘串口参数设置’)里面选择好协议，最常用的是ModbusRTU协议，然后进入搜索页面(‘工具’->‘查找设备/PING’)，设置好搜索的起始站、最大站号，以及要搜索设备具备的寄存器数据地址(0对应400001，1对应400002，...)，点‘单站协议匹配’，如果网关能搜索到设备就会显示在旁边的列表框里。

        如果是同一个串口485方式接有多台PLC或者仪表，可先点‘单站协议匹配’搜索到1台设备后，再点‘查找所有设备’，确定串口所连接的设备都在列表框内。

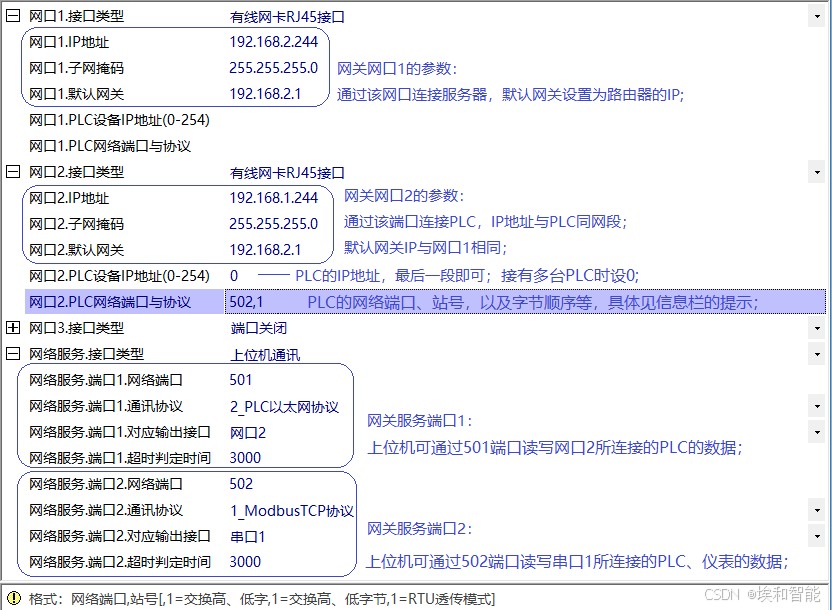

        下图是网关网口参数设置：

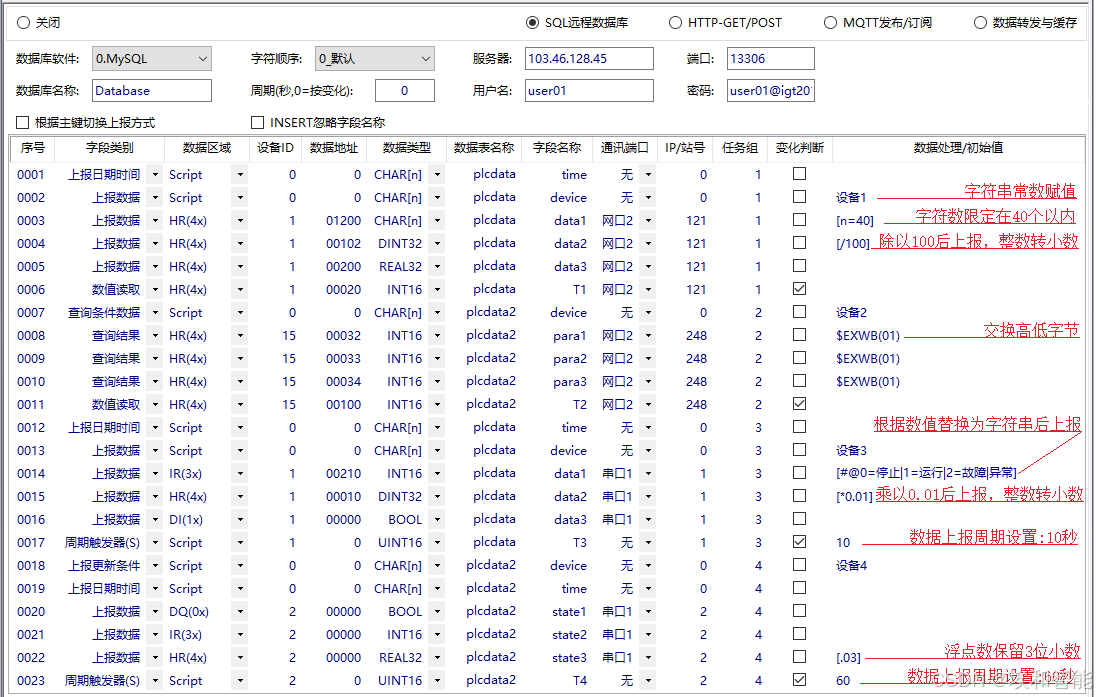

        搜索到串口设备，或者PING通了网口的PLC设备后，就可以配置数据库相关设置 了，主要参数包括数据库服务器的IP地址、端口、用户名、密码，以及数据库的名称、上报或查询的方式等，同样可以用网关PING的方式测试与数据库服务器之间的通讯状况，具体可以查看用户手册(下载地址),配置页面截图如下：

        该配置表可通过CSV文件导入到EXCEL里面编辑，通过‘文件’菜单，打开这个功能，如下图：

        网关模块也支持边缘计算，可以将数据进行预处理后上报到数据库：详细案例

        同时集成了多种PLC协议，以下是常用的PLC类型：

◆ FX:   三菱FX/A系列系列PLC                                      ◆ ABM:  罗克韦尔/AB Micro系列PLC
◆ QLR:  三菱Q/L/R系列PLC(支持标签方式)                  ◆ ABC:  罗克韦尔/AB Compact/Control系列
◆ OM:   欧姆龙全系列PLC(支持标签方式)                     ◆ DVP:  台达、信捷全系列PLC
◆ S72S: 西门子S7-200/Smart系列PLC                          ◆ FTK:  永宏/丰炜全系列PLC
◆ S734: 西门子S7-300/400系列PLC                              ◆ NAIS: 松下全系列PLC
◆ S71K: 西门子S7-1200/1500系列PLC                          ◆ KVS:  基恩士全系列PLC
◆ INO:  汇川全系列PLC                                                  ◆ LS:      LG/LS全系列PLC
◆ MBS:  兼容Modbus协议的PLC、智能仪表                  ◆ TPC:  丰田工机PC2/PC3系列
◆ FNC:  发那科数控/机器人的PMC系统                          ◆ GE:   GE PAC/PLC系统
◆ OPC:  OPC UA、OPC DA协议的客户端                     ◆ BKF:  倍福PLC CX系列控制器
