使用STM32CubeMx配置STM32输入捕获功能

本文介绍了STM32输入捕获的工作原理,当检测到信号边沿时,计数器值被锁存并触发中断或DMA请求。通过STM32CubeMx配置,可以实现对输入脉冲周期及高电平占比的测量,同时注意到可能存在的计数周期误差。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

  1. 输入捕获原理

    在输入捕获模式下,当检测到ICx信号上相应的边沿后,计数器的当前值被锁存到捕获/比较寄存
    器(TIMx_CCRx)中。当发生捕获事件时,相应的CCxIF标志(TIMx_SR寄存器)被置1,如果开放
    了中断或者DMA操作,则将产生中断或者DMA请求。如果发生捕获事件时CCxIF标志已经为
    高,那么重复捕获标志CCxOF(TIMx_SR寄存器)被置1。写CCxIF=0可清除CCxIF,或读取存储
    在TIMx_CCRx寄存器中的捕获数据也可清除CCxIF。写CCxOF=0可清除CCxOF。
    摘自《STM32参考手册中文》

  2. 简单解释:定时器一直在计数,如果检测到设置的极性边沿,会把当前的计数值存下来,并触发中断;

  3. 比如,定时器设置为TIM2,预分频719,计数周期0xFFFF,则TIM2 10us计数一次,计数到0xFFFF,重装载到0;现在设置的输入捕获极性为上升沿捕获,则当某通道捕获到一次上升沿后,触发中断,并将当前的计数值存在对应通道的CCR值;

  4. 所以无论是设置为上升沿捕获还是下降沿捕获,都只能得到整个脉冲的周期时间;如果是想获得高电平占整个周期的百分比呢?

  5. 那么我就需要在最开始设置为上升沿捕获,当捕获到一个上升沿后,把极性设置为下降沿捕获,依次类推,这样我们就可以得到高电平时间和周期时间了;注意要设置好标志位

  6. 这里的话会出现一个问题,比如我的上升沿时间点在上一个周期,下降沿时间点在下一个周期,那么在下降沿-上升沿之前还要再加上一个定时器周期

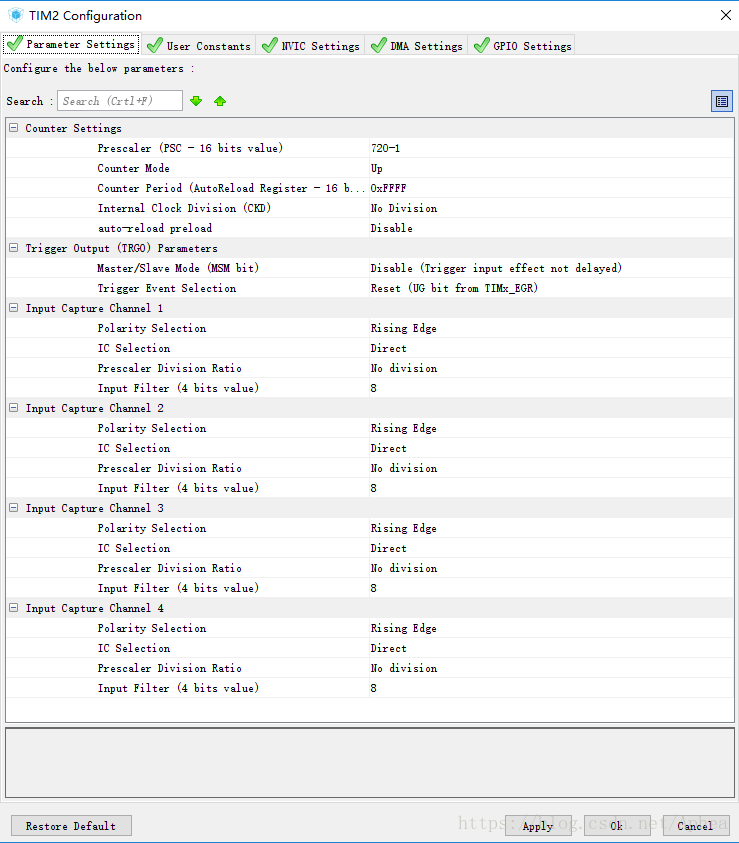

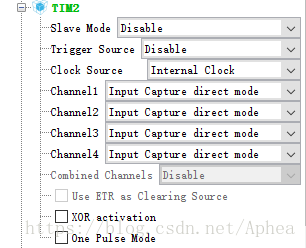

  7. 以下是我的STM32CubeMx配置

在这里插入图片描述
在这里插入图片描述在这里插入图片描述
8. 以下是比较重要的代码

/* Private variables ---------------------------------------------------------*/
uint16_t 	Channel1HighTime, Channel2HighTime, Channel3HighTime, Channel4HighTime;
uint16_t 	Channel1Period, Channel2Period, Channel3Period, Channel4Period;
uint8_t  	Channel1Edge = 0, Channel2Edge = 0, Channel3Edge = 0, Channel4Edge = 0;
uint16_t 	Channel1Percent, Channel2Percent, Channel3Percent, Channel4Percent;
uint16_t	Channel1PercentTemp[3] = {0, 0, 0};
uint8_t 	Channel1TempCount = 0;
uint16_t 	Channel1RisingTimeLast=0, Channel1RisingTimeNow, Channel1FallingTime;
uint16_t 	Channel2RisingTimeLast=0, Ch
