如何使用PT对电路进行功耗分析

    首先声明本文所讲的范围，在这篇文章中，是采用synopsys的设计流程，对数字电路进行功耗分析，生成功耗分析报告的流程。分析的对象是逻辑综合之后布局布线之前的功耗分析，以及布局布线之后的功耗分析。

   Synopsys做功耗分析使用到的工具是：Primetime PX, Prime Rail。PTPX可以在逻辑综合之后就进行功耗预估。PrimeTime PX是集成在PrimeTime里面的工具，虽然他可以做功耗分析，但是毕竟不是sign-off工具。真正到最后的sign-off,如果对功耗的要求很高的话，依然要用Prime Rail进行分析，所以，我们只要用到PrimeTime PX来做功耗分析就够了。





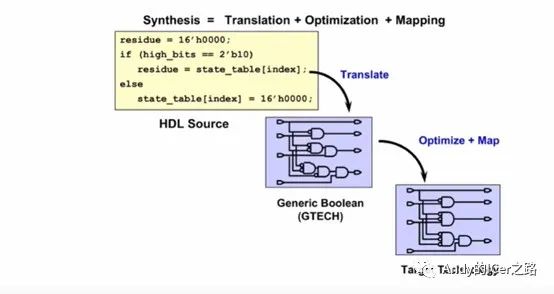

一. 逻辑综合后的功耗分析

  所用到的文件有：

    1. 逻辑综合后的verilog文件

    2. 静态时序分析时用到的约束文件

    3. RTL的仿真文件，我用的是VCD，毕竟标准各个仿真器都支持~

    4. 有功耗信息的库文件.db，这个库文件可以report一个库里的cell，看是否有。



   有了这些文件之后，就可以做功耗分析了。下面说一下功耗分析的流程：

    1. 允许功耗分析功能 set power_enable_analysis

    2. 设置分析模式     set power_analysis_mode。他的模式有两种，一种是average模式，不用仿真文件，另一种是time-based模式，是根据时序仿真文件来确定activity factor。

    3. 读入设计和库文件

    4. 指定operating condition

    5. 时序分析 update_timing

    6. 获取activity data

    如果是RTL级别的网表文件，要用-rtl来告诉pt之前指定的vcd file是布局布线之前的。如果VCD是 zero_delay的仿真，也就是说是functional simulation的话，应该加用-zero_delay选项。如果都为指定，pt默认是gate-level。

    7. 设置功耗分析选项

    set_power_analysis_options ：

    -static_leakage_only option of the set_power_analysis_options command is supported only in the averaged
