PTPX功耗分析（二）—查看功耗曲线图

ps. 写本文的目的仅为了整理笔记，好记性不如烂笔头~

PTPX查看功耗曲线图需要在 Time-based power analysis模式下进行。由于fsdb文件大小相较VCD文件要小很多，所以选择通过读取fsdb格式的仿真文件来做动态功耗分析，并生成 fsdb格式的功耗曲线图，最后使用 Verdi工具查看fsdb文件。（ 这里举例使用的网表文件是DC综合后的门级网表）

一. 生成fsdb文件

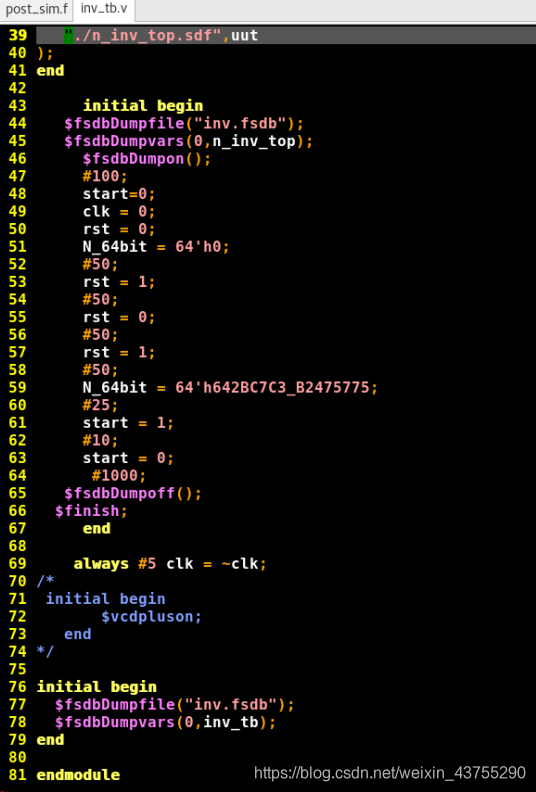

1. 测试文件如下（示例）：

2. verdi查看仿真波形：

verdi -f post_sim.f -ssf inv.fsdb &

其中post_sim.f文件中列出tb文件和网表文件路径

波形如下：

二. Time-based power analysis模式

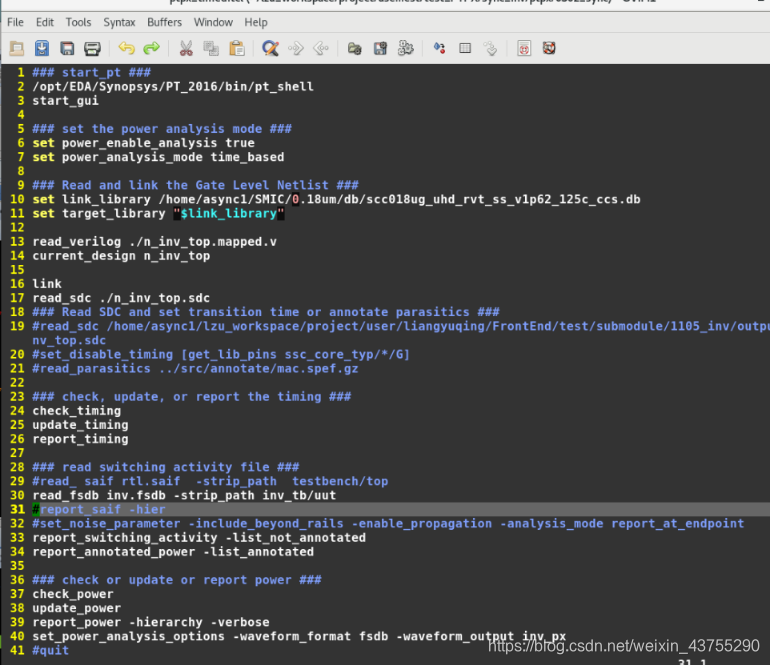

脚本如下（示例）：

三. Verdi查看功耗波形

启动命令：

verdi -ssf inv_px.fsdb &

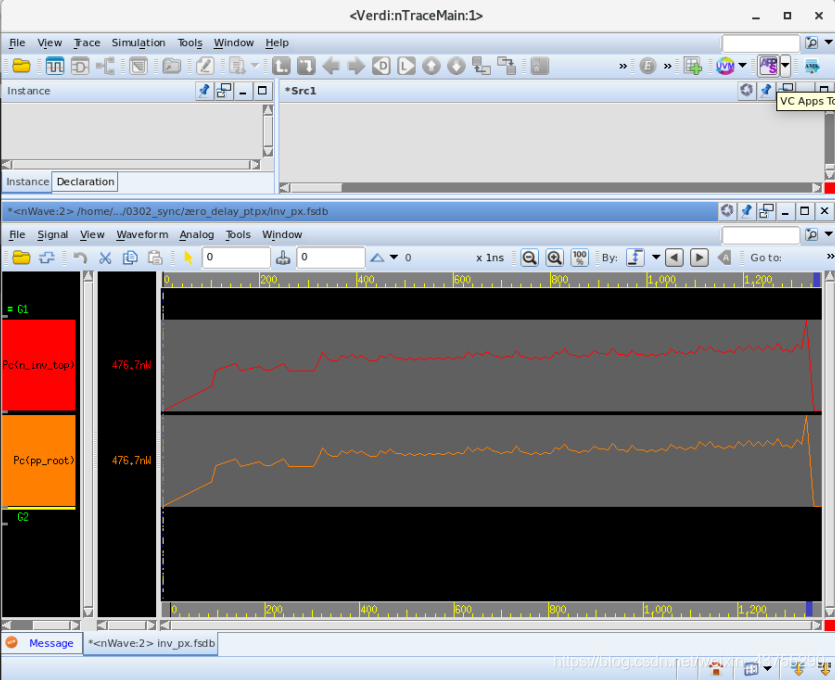

功耗波形
