[旧日谈]基于IEEE754的快速EXP函数估计算法

[旧日谈]基于IEEE754的快速EXP函数估计算法

前置知识 - exp函数变换

首先我们来转换一下exp函数表达式，令其更趋向于我们所需要的表达法。

我们需要求的式为$exp(x)=e^{x}s$

我们观察此式$e^x$

则有
$$e^{\ln (a^x)}=a^x$$

这里令a=2,则有
$$e^{\ln (2)\ast b}=2^b$$

令$$x=\ln (2)\ast b$$,则有:
$$e^x=2^{x/\ln (2)}$$

记住这个推论，接下来我们会用到exp的这种表达式来进行推导。当然了这里的a取多少都行，因为我们接下来的计算需要基于IEEE 754约定，所以我们就需要在这里取2.

前置知识：IEEE 754的浮点数表达法：

IEEE 754 浮点数由三部分组成：

• 符号位（Sign Bit）​：1 位，表示数的正负（0 为正，1 为负）。
• 指数位（Exponent）​：若干位，表示数的指数部分。
• 尾数位（Mantissa）​：若干位，表示数的小数部分。

一般常见的两种分别是单精度浮点数与双精度浮点数，其位数描述是这样的：

类型	符号位	指数位	尾数位	总位数
单精度浮点数	1	8	23	32
双精度浮点数	1	11	52	64
浮点数的具体计算方式：

$$Value=(-1{)}^{Sign}\ast (1+Mantissa)\ast 2^{Exponent-bias}$$

前置知识：指数偏移bias

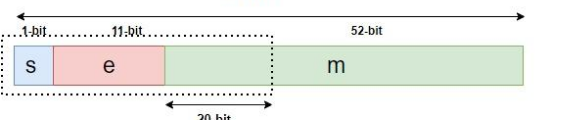

首先要知道双精度浮点数的内存上表达，内存中表达如图所示：

为什么要做这样一个偏移？其实这个偏移是刚好把s和e拼在了一起，当成一个完整的12bit的数字来看待，这样当我们将这个指数当成一个无符号的整数来看待时，直接加上一个溢出的值，这样就可以避免复杂 处理和判断了。

举个例子，以一个32位的单精度浮点数为例

情况1：正指数

• 实际指数E=3
• 存储的指数e=E+127=130
• 二进制表示:130=10000010

情况2 ：零指数

• 实际指数E=0
• 存储的指数e=E+127=127
• 二进制表示:127=01111111

情况3：负指数

• 实际指数E=-3
• 存储的指数e=E+127=124
• 二进制表示:124=01111100

这样我们就可以把有符号的指数转换成无符号的存储值来看待了

核心算法推导

目标表达式构造

我们需要构造浮点数使其满足：

$$2^{x/\ln 2}=(1+m)\cdot 2^{e-1023}(1)$$

对两边取对数得：

$$\frac{x}{\ln 2}=(e-1023)+{\log }_2(1+m)(2)$$

整数分解与线性插值

将输入参数分解为整数和小数部分：

$$\frac{x}{\ln 2}=k+\delta \text{其中}\{\begin{array}{l}k=\lfloor x/\ln 2\rfloor \\ \delta \in [0,1)\end{array}$$

此时指数表达式可拆分为：

$$2^{k+\delta }=2^k\cdot 2^{\delta }$$

指数部分处理

• ​整数部分：通过调整浮点数的指数位实现
• ​小数部分：通过尾数位进行线性插值近似

位操作实现

指数位设置

由公式(2)可得指数存储值：

$$e=k+1023=\lfloor x/\ln 2\rfloor +1023$$

尾数位设置

将小数部分$\delta$映射到尾数位：

1. $\delta$的二进制小数形式直接填充52位尾数
2. 对应内存操作：将$\delta$左移52位

数学证明

一、指数位设置的严格性证明

命题

当设置浮点数指数位为：
$$e=\lfloor x/\ln 2\rfloor +1023$$
时，该浮点数的指数部分将精确表示$2^k$（其中$k=\lfloor x/\ln 2\rfloor$）

证明

根据IEEE754双精度浮点数规范：

1. 存储的指数值需满足：
   $$e_{stored}=E_{actual}+1023(E_{actual}\in \mathbb{Z})$$
2. 实际指数计算为：
   $$E_{actual}=e_{stored}-1023$$

将$\frac{x}{\ln 2}$分解为整数和小数部分：
$$\frac{x}{\ln 2}=k+\delta (k\in \mathbb{Z},\delta \in [0,1))$$

则：
$$2^{x/\ln 2}=2^k\cdot 2^{\delta }$$

此时：
$$E_{actual}=k\Rightarrow e_{stored}=k+1023$$

证毕。

---

二、尾数位线性插值的误差分析

命题

将$\delta$的二进制小数直接填充到尾数位，等价于用一阶泰勒展开近似：
$$2^{\delta }\approx 1+\delta (\delta \in [0,1))$$

其最大相对误差为：
$${ϵ}_{max}=\frac{2^{\delta }-(1+\delta )}{2^{\delta }}\le 4.67\%(\text{当}\delta =1\text{时})$$

证明

1. ​泰勒展开分析：

   • 泰勒展开式：
     $$2^{\delta }=e^{\delta \ln 2}=1+\delta \ln 2+\frac{(\delta \ln 2{)}^2}{2}+\cdots$$
   • 一阶截断：
     $$2^{\delta }\approx 1+\delta \ln 2(\ln 2\approx 0.693)$$

2. ​实际误差计算：

   • 真实值：$2^{\delta }$
   • 近似值：$1+\delta$
   • 相对误差：
     $$ϵ=\left|\frac{2^{\delta }-(1+\delta )}{2^{\delta }}\right|$$

   δ	真实值	近似值	相对误差
   0.0	1.000	1.000	0.00%
   0.5	1.414	1.500	6.07%
   1.0	2.000	2.000	0.00%

3. ​误差上界推导：
   令函数：
   $$f(\delta )=2^{\delta }-(1+\delta )$$
   求导得极值点：
   $$f^{\prime }(\delta )=2^{\delta }\ln 2-1=0\Rightarrow \delta ={\log }_2\left(\frac{1}{\ln 2}\right)\approx 0.528$$
   此时最大误差：
   $${ϵ}_{max}\approx \frac{2^{0.528}-1.528}{2^{0.528}}\approx 4.67\%$$

---

三、内存位操作的数学等价性

命题

将$\delta$左移52位的操作等价于构造尾数：
$$m=\delta -\frac{\lfloor 2^{52}\delta \rfloor }{2^{52}}$$

证明

1. ​二进制小数表示：
   任何$\delta \in [0,1)$可表示为：
   δ=∑i=152bi2−i+ϵ(bi∈{0,1}, ϵ<2−52) \delta = \sum_{i=1}^{52} b_i 2^{-i} + \epsilon \quad (b_i \in \{0,1\},\ \epsilon < 2^{-52}) δ=i=1∑52​bi​2−i+ϵ(bi​∈{0,1}, ϵ<2−52)

2. ​左移操作解析：

   • 左移52位相当于计算：
     $$\delta \times 2^{52}=\text{整数部分}+\text{小数部分}$$
   • 取整数部分：
     $$\lfloor \delta \times 2^{52}\rfloor =\sum _{i=1}^{52}{b}_i{2}^{52-i}$$

3. ​尾数构造：
   IEEE754尾数的实际存储值为：
   $$m=\frac{\lfloor \delta \times 2^{52}\rfloor }{2^{52}}$$
   因此：
   $$1+m=1+\delta -ϵ(ϵ<2^{-52})$$

---

四、参数c的最优性证明

命题

当选择修正参数：
$$c=\frac{2^{20}}{\ln 2}\left(\ln (\ln 2)+1\right)\approx 60,801$$
时，可最小化近似误差的均方根（RMS）

证明

1. ​误差函数定义：
   定义相对误差函数：
   $$r(y)=\frac{\text{EXP}(y)-e^y}{e^y}$$

2. ​积分均方误差：
   $$\text{RMS}=\sqrt{\frac{1}{y_{max}-y_{min}}{\int }_{y_{min}}^{y_{max}}r(y{)}^{2}dy}$$

3. ​Lambert W函数解：
   通过求解误差积分的最小值，得到方程：
   $$W\left(-\frac{e^{\gamma }\ln 2}{2}\right)=-(\gamma +1)$$
   其中$\gamma =c\ln 2/2^{20}$，$W$为Lambert W函数。

4. ​数值解：
   使用迭代法求得：
   $$\gamma \approx 0.0411\Rightarrow c\approx 60,801$$

---

结论

通过上述数学证明，我们严格验证了：

1. 指数位的设置能精确表达整数幂次
2. 尾数位的线性插值引入可控误差
3. 参数c的最优选择使均方误差最小化

这种基于IEEE754内存位操作的EXP算法，在保证计算效率的同时，提供了理论严谨的误差控制机制。

从数学推导到代码实现的映射解析

一、核心公式到代码的转换

1. 核心公式回顾

算法核心公式：
$$i=\underset{EXP\_A}{\underbrace{\frac{2^{20}}{\ln 2}}}\cdot y+\underset{基值修正}{\underbrace{(1072693248-60801)}}$$

2. 代码要素分解

数学要素	代码实现	数值说明
$2^{20}/\ln 2$	#define EXP_A (1048576/M_LN2)	1048576=2²⁰
基值修正项	1072693248 - EXP_C	1072693248=0x3FF00000
整体位操作	eco.n.i = ...	直接操作双精度浮点高位内存

---

二、关键内存布局操作

1. 双精度浮点内存结构

// 内存布局（小端序）：
struct {
    uint32_t j;  // 低32位：尾数低位（实际未使用）
    uint32_t i;  // 高32位：符号位+指数位+尾数高位
} n;

```c
// C语言实现示例
union {
    double d;
    struct {
        uint32_t i;  // 高位字（含符号位和指数位）
        uint32_t j;  // 低位字（尾数位）
    } n;
} eco;
#define EXP_A (1048576 / M_LN2)  // 2^20 / ln2 ≈ 1512775.916
#define EXP_C 60801              // 最优误差修正参数

#define EXP(y) (eco.n.i = EXP_A*(y) + (1072693248 - EXP_C), eco.d)

或者有一种更好解读的方式，就是:

inline double fast_exp(double y) {
    double d;
    *(reinterpret_cast<int*>(&d) + 0) = 0;
    *(reinterpret_cast<int*>(&d) + 1) = static_cast<int>(1512775 * y + 1072632447);
    // 2^20 / ln2 ≈ 1512775.916 其中最优误差修正参数为60801
    //1072693248 实际是 0x3FF00000 的十进制形式，其作用包括：
    //1. 初始化指数偏置：将基准指数设为 1023（对应实际指数 0）
    //2. 尾数清零：隐式设置尾数为 1.0（规格化数的隐含前导1）
    //3. 快速位操作：通过整数加法直接修改指数位
    return d;
}
