【技术贴】DC/DC的FB引脚作用详解

DC/DC是将一个电压值转换为另一个电压值的开关稳压器,原理是利用电容、电感的储能的特性,通过可控开关(MOSFET等)进行高频开关的动作,将输入的电能储存在电容(感)里,当开关断开时,电能再释放给负载,提供能量。其输出的功率或电压的能力与开关管占空比(由开关导通时间与整个开关的周期的比值)有关。

开关管占空比是由反馈回路FB来决定,FB 电压是输出电压通过反馈电阻产生,FB引脚接到运算放大器的负输入端,运算放大器正输入端为内置电压基准,通过做比较,运算放大器输出VCONT去调节开关管占空比,使得通过电感和电容网络后,反馈电阻分压后的FB电位与参考电压Vref一致。DC/DC通过对输出电压进行反馈控制,可以保证输出电压的稳定性和准确性。当输出电压有波动时,FB反馈电压会通过控制电路调整开关管占空比使输出电压回到设定值。

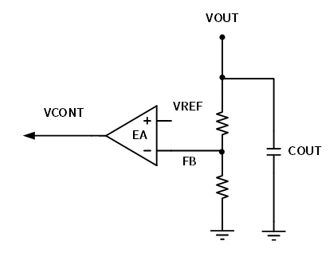

图1 FB 电路

DC/DC通过调节分压电阻,可以改变输出电压,满足不同的应用需求。



图2 AW36099 典型应用电路

为了获得最佳的精度和较低的静态电流,R1和R2值通常较大。通过R2的电流应大于FB引脚泄漏电流的100倍。降低R2值可以提高鲁棒性,增大R2值可以降低FB分压器电流,以在低负载电流下获得高效率。比如以AW36099为例,输出5V时,对于R1和R2,选择最大公差为1%的1MΩ和249kΩ电阻。

*Cop电容可选,增加Cop可以优化电路瞬态响应性能。



为什么FB也能直接接地?

比如AW36099X系列固定输出版本,通常在出厂前通过烧调来选择内部分压电阻网络,设定不同档位的输出电压,此时FB引脚可以悬空,也可以接地。

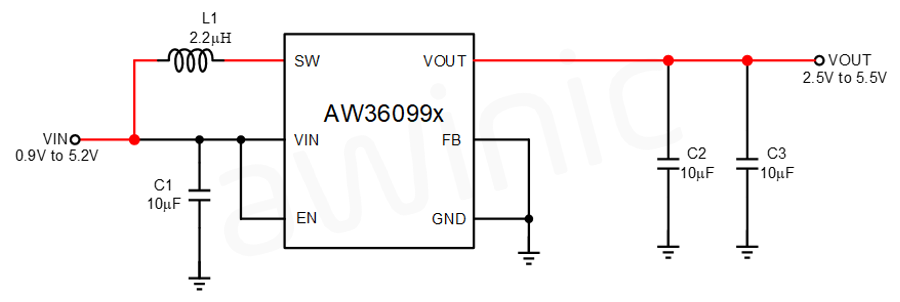

图3 AW36099X FB接地应用电路

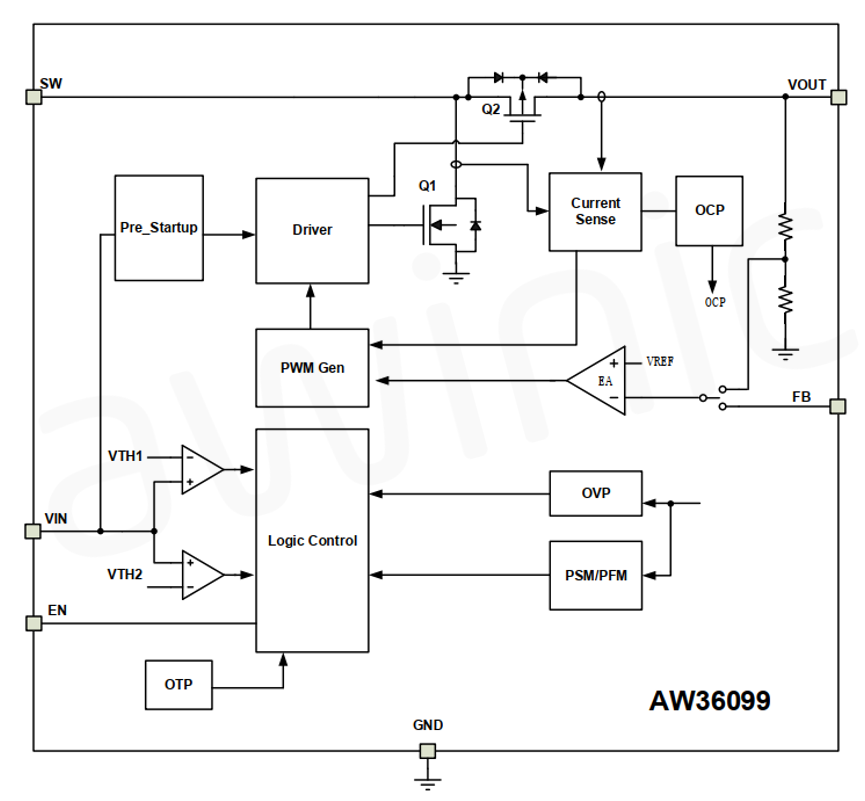

图 4 AW36099的功能框图

也有在电路内部设计FB检测模块,例如AW3615CSR,电路在启动阶段规定的计数时间内,如果FB电压达到设定的检测阈值以上,电路自动识别为外部分压电阻模式。反之,电路会自动调节为内部分压电阻模式。

艾为电子DC/DC产品介绍

为了覆盖不同的场景、满足不同的客户需求,艾为电子推出了一系列丰富的DC/DC产品,覆盖350mA到3000mA输出电流的应用,且提供多种封装形式供工程师选择。

- Buck-Boost变换器 -

AW37428CSR作为Buck-Boost变换器,支持APT应用,输出电压动态可调,适用于手机、MBB等应用场景,效率高,动态响应高


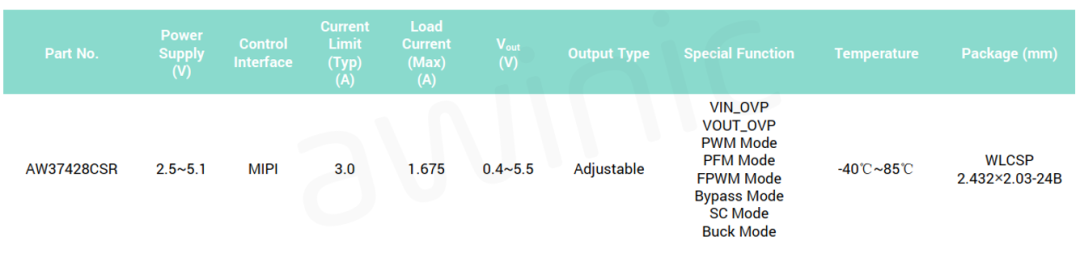

图5 Buck-Boost变换器选型表

- Buck -

艾为电子的Buck系列产品支持较宽的输入电压范围,可以满足各种场景下的大多数应用需求,具有高效率、高动态响应的特点。

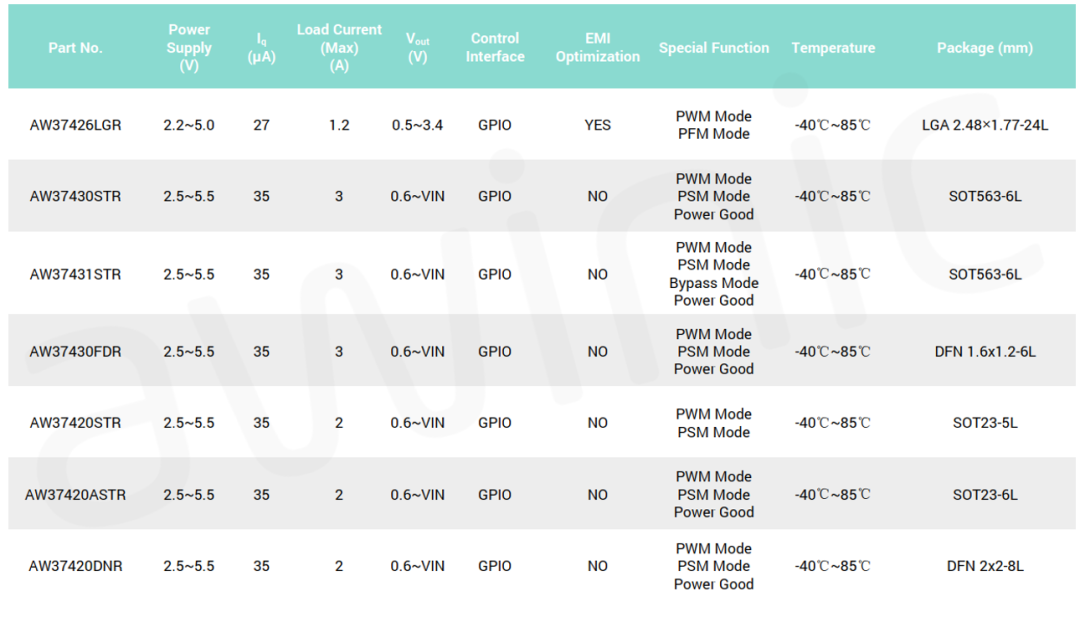

图6 Buck产品选型表

- Boost -

艾为电子的Boost系列产品适用于不同的输出电压和电流。


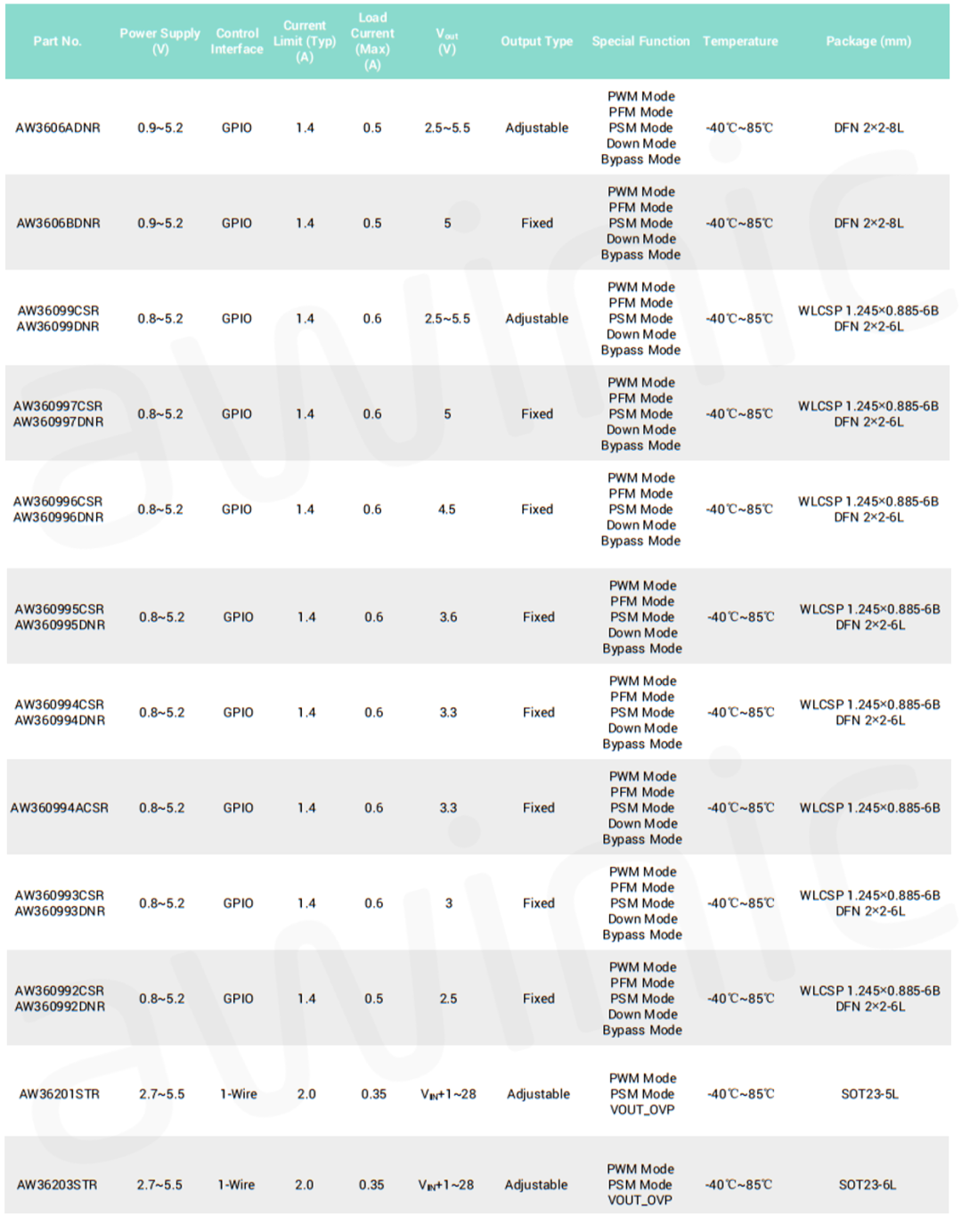

图7 Boost产品选型表

艾为电子的产品精准对应并充分满足了广泛客户的多样化应用需求。目前,我们正积极投身于新产品的研发创新中,旨在拓宽产品应用疆域,触及更多元的市场领域。展望未来,艾为将持续致力于推出高性能、高可靠性的“艾为芯”,通过不断的技术迭代与创新,为半导体行业注入强劲的“芯”动力。敬请关注艾为之家最新资讯,拭目以待!
