【awinic inside】艾为芯助力霍尼韦尔CK67,打造移动计算“新旗舰”!


霍尼韦尔的智能工业科技业务拥有50年以上的深厚历史提供领先的传感器技术,促进供应链自动化,其中移动数据终端产品因智慧物流、仓储的需求趋势而被广泛采用。随着应用需求和系统方案的演进,移动数据终端也提出了越来越丰富的方案需求。例如:

  • 可靠读码效果:满足不同距离、不同亮度环境下的稳定读码需求。

  • 数据互联:通过 USB 接口连接个人电脑等设备,快速完成数据传递。

  • 大电流充电方案:采用Pogo pin + Type-C接口,支持大电流充电及端口隔离保护。

  • 充电指示灯:配备充电指示灯,实时显示电池过放状态及充电进度。

  • 音效系统:大音量,搭载喇叭防烧保护算法。

  • 屏幕显示性能:采用6英寸高亮度屏幕,实现高精度均匀背光显示。

  • GPIO 扩展能力:支持功能模块扩展,满足平台GPIO接口的灵活配置需求。

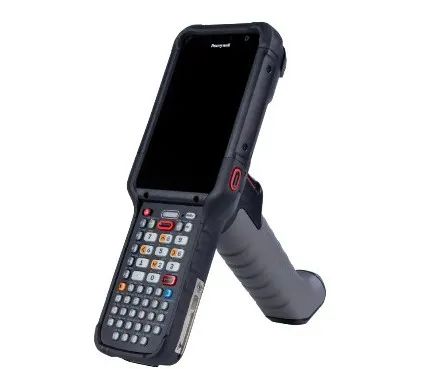

霍尼韦尔移动数据终端产品CK67示意图

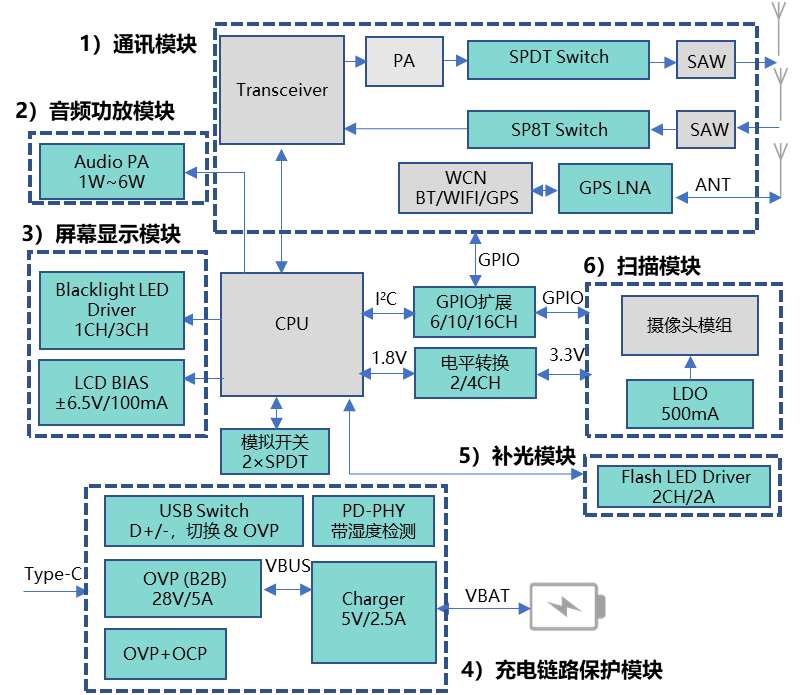

艾为凭借17年在模拟芯片领域的深耕经验,针对移动数据终端等行业应用的特性与需求,开发出一系列产品,并量身定制应用解决方案。以下是对艾为移动数据终端应用系统框图的详细说明:


2 艾为移动数据终端(PDA)整体方案

1.可靠读码效果

针对不同距离、不同亮度环境下的稳定读码需求,艾为闪光灯驱动产品可提供等级丰富的补光电流。


图3 艾为闪光灯/红外灯驱动产品应用图

  • 双通道、独立可配置2A恒流源LED驱动

    Flash: 3.91mA~2.0A, 256级,7.83mA/

    Torch: 0.98mA~500mA, 256级,1.96mA/

    Flash Timeout: 40ms~1.6s, 16

    Flash/Torch/IR模式

  • 效率高达82%Flash模式)

  • 400kHz I²C总线

  • 封装:FCQFN 1.6mm×1.2mm×0.55mm -10L

    2.数据互联

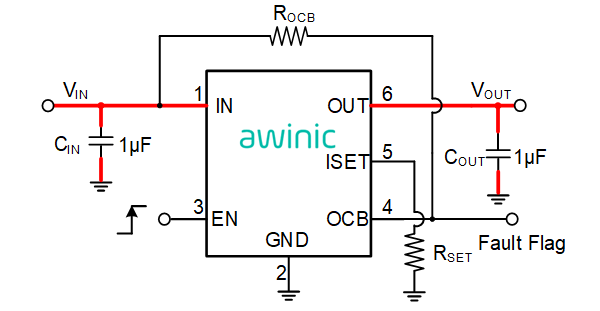

艾为限流保护开关(OCP)助力提升USB接口连接可靠性。


图4

  • 输入电压范围:2.5V~5.5V

  • 0.4A~2.5A可配置输出限流阈值

  • Rdson65mΩ(典型值)

  • 限流精度±9%@1A(典型值)

  • 多重保护:反向电流保护(RCP、过温保护(OTP)、UVLO

  • 封装:SOT23-6L

3.大电流充电

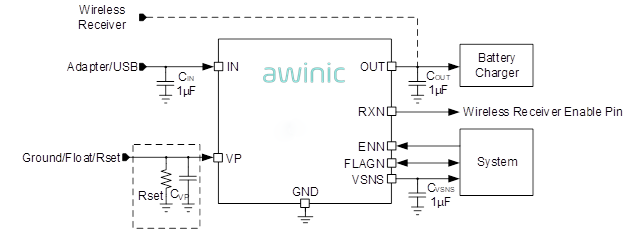

Pogo pin + Type-C接口。大电流、端口隔离保护方案。


  • 输入电压范围:3.1V~28V

  • 5A 持续过流能力

  • Rdson20mΩ(典型值)

  • 可配置OVP阈值,VP引脚外部RSET配置

  • 快速OVP关断,响应时间:80ns(典型值)

  • 浪涌保护:±100VIEC61000-4-5

  • ESD保护:±8kVIEC 61000-4-2 接触)

  • 多重保护:反向电流保护(RCP、过温保护(OTP)、UVLO

  • 封装:

    WLCSP 2.19mm×1.75mm×0.64mm_max-20B

4.充电指示灯

 电池过放状态,充电即时指示。

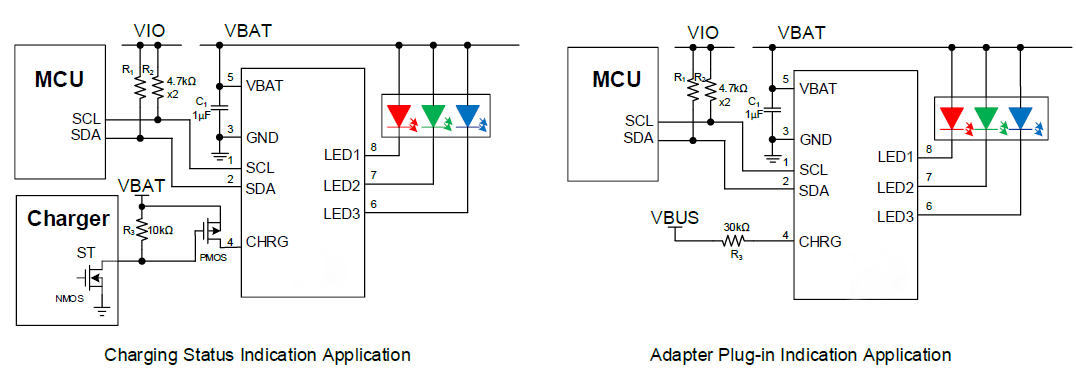

图6 艾为三通道呼吸灯驱动产品应用图

  • 3通道恒流LED驱动

  • 电流等级:4*16*256档(全局电流/直流配置/PWM亮度占空比)

  • 自主呼吸模式,降低主控功耗

  • 支持电池过放时的快速充电指示:CHRG引脚拉高后立刻使能LED1通道电流输出

  • LED电流精度& 匹配度: ±3%

  • 输入电压范围:2.5V~5.5V

  • 封装:QFN 1.5mm×1.5mm×0.45mm-8L

5.音效系统

大音量,搭载喇叭(防烧)保护算法。

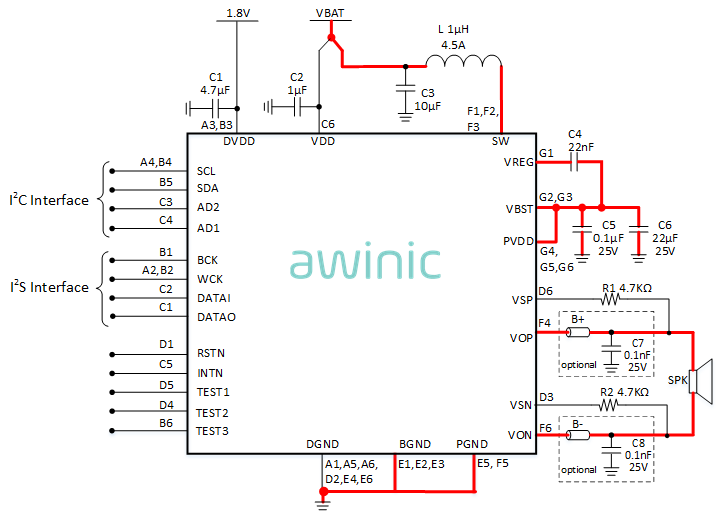

图7 艾为数字音频功放产品应用图

  • 集成SKtune™音效算法

  • 喇叭保护功能

  • Smart BOOST 架构,效率高达 84%

  • RF噪声抑制,消除TDD噪声

  • Low noise: 14μV

  • THD+N: 0.01%

  • I²S/TDM接口

  • 支持超声应用(TDM/I2S速率采用96kHz

  • VDD范围: 2.9V~5.5VDVDD范围: 1.65V~1.95V

  • 芯片多重保护:短路、过温、欠压和过压保护等

  • 封装:WLCSP 2.60mm×3.13mm×0.543mm-42B

6.屏幕显示

高亮度、高精度均匀背光显示。

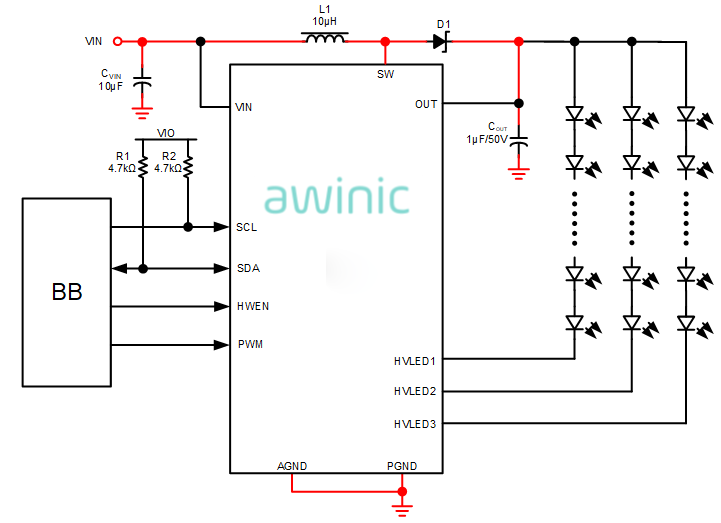

图8 艾为三通道高精度背光驱动产品应用图

  • 电流匹配度:±1%

  • 电流精度:±3%

  • 效率高达91%

  • LED驱动电流:29.6mA/string(背光模式) 79.9mA/stringFlash模式)

  • 调光模式可选:I2CPWM

  • 可配置OVP阈值17.5V, 24V, 31V, 38V, 41.5V

  • LED开路短路保护

  • 封装:WLCSP 1.64mm x 1.24mm-12B

7.GPIO 扩展

艾为GPIO扩展芯片系列,支持6~16通道GPIO扩展,助力移动数据终端系统方案实现。

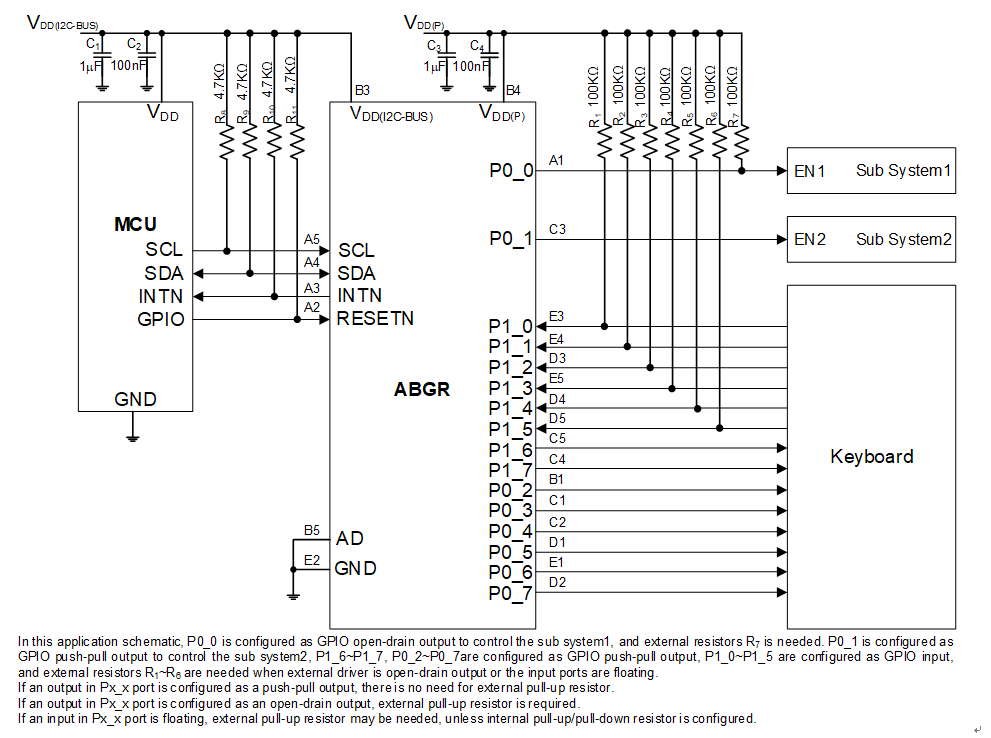

图9

  • 16通道GPIO扩展,每个通道可独立配置为输入/输出

  • 双电源引脚,支持VDD(P)VDD(I2C-BUS)采用不同电压

  • 1MHz I2C接口,AD引脚可配地址

  • VDD范围:1.65V~5.5V

  • 封装:BGA 3.0mm × 3.0mm × 0.86mm - 24B

艾为深耕模拟半导体领域17年,累计发布超1400款物料,覆盖 “声光电射手” 五大产品线、40 多个子类。此次与霍尼韦尔(Honeywell)达成全面合作,不仅彰显了艾为产品矩阵的完整性与品质可靠性,更以标杆案例推动 “艾为芯” 在工业市场的规模化应用。未来,艾为将紧密围绕工业应用场景需求,依托核心技术优势持续研发优质物料,为工业 5.0 进程与工业自动化发展注入强劲动力。

关于艾为

中国数模龙头

上海艾为电子技术股份有限公司创立于2008年,专注于高性能数模混合信号、电源管理、信号链等IC设计,2021年8月在上海证券交易所科创板成功上市,股票代码为688798。

艾为电子累计拥有42种产品子类、产品型号总计超1400款,产品的性能和品质已达到业内领先水平。公司产品广泛应用于消费电子、工业互联和汽车市场,包含智能手机、平板电脑、笔记本电脑、智能穿戴、智能音箱、智能家电、移动支付、物联网、AI教育、智能玩具、服务器、新能源、机器人、无人机、安防、汽车电子等领域。

2024年公司研发投入5.1亿人民币,占营收比例近17%,技术人员占比超74%,累计取得国内外专利649项,软件著作权125项,集成电路布图登记595项。

艾为电子获评国家企业技术中心、音频制造业单项冠军企业、国家知识产权优势企业,“国家高新区上市公司创新百强榜”,上海市创新型企业总部、上海市质量金奖、上海市级设计创新中心、上海市智能音频芯片技术创新中心、上海硬核科技企业TOP100榜单等资质荣誉。
