13.基础实验（2）异步串口收发的实现

异步串口收发的实现

一、实验内容

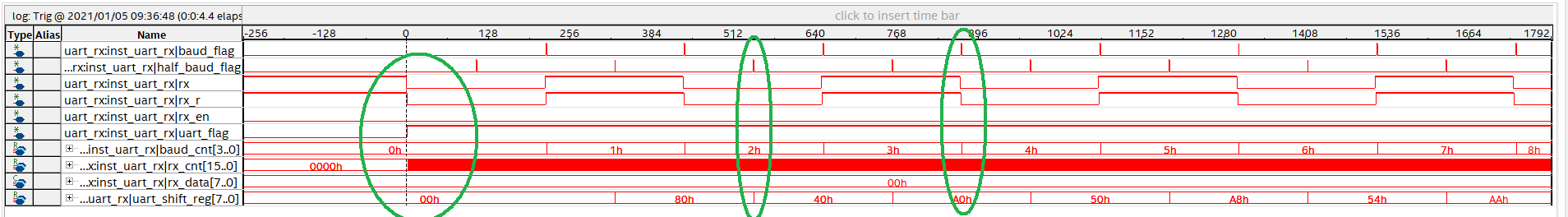

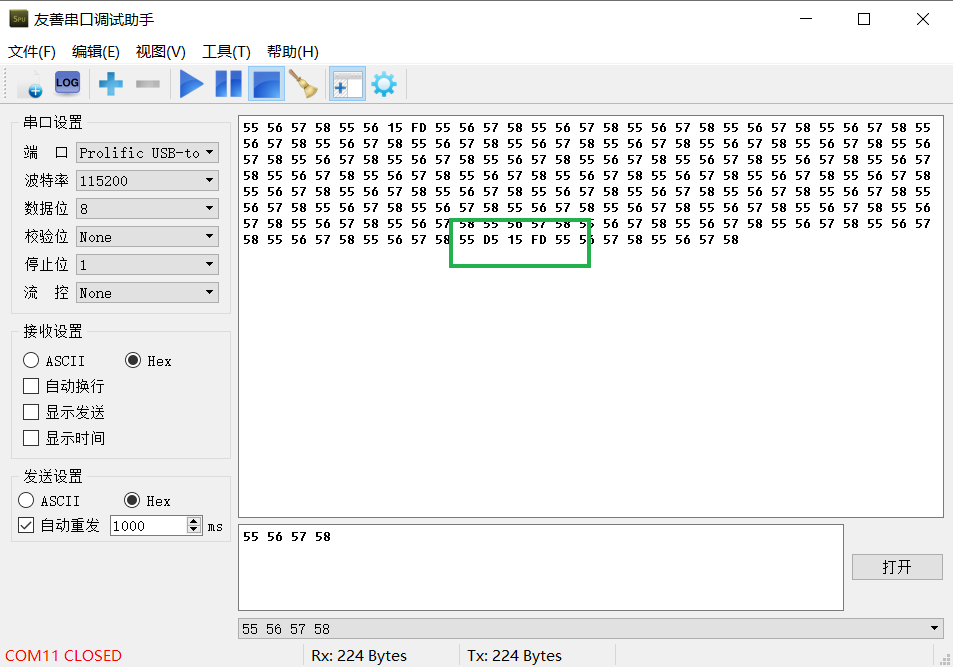

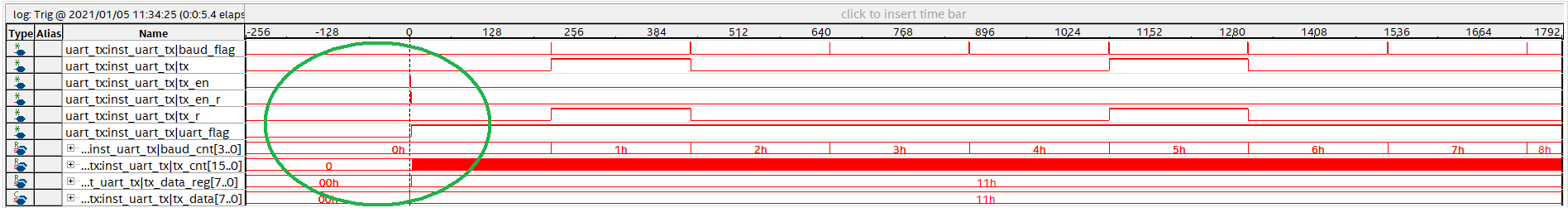

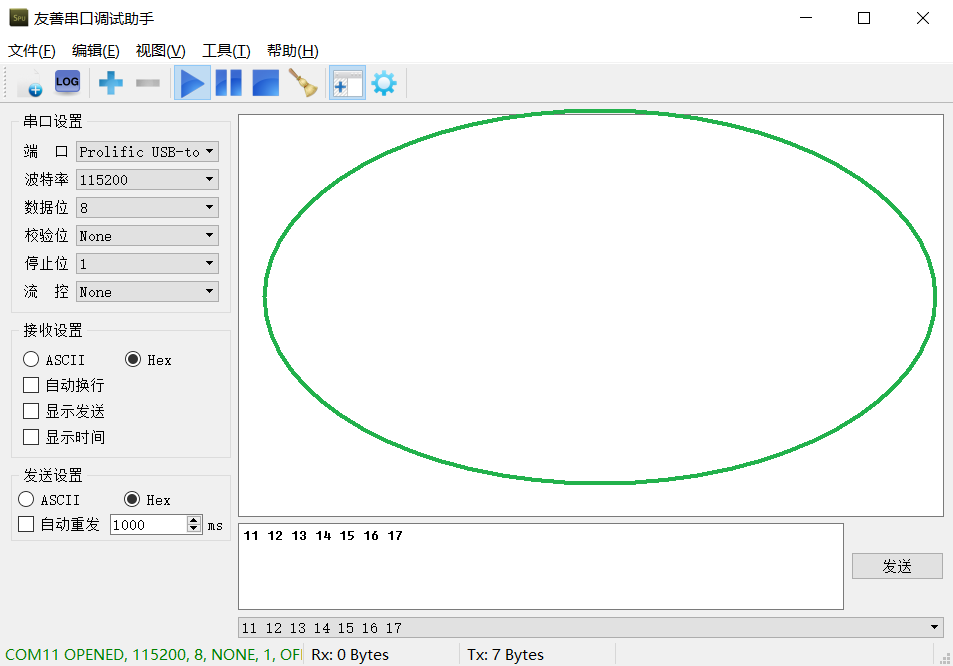

实现串口接收来自串口调试助手发送的数据，然后直接通过自己实现的串口程序将数据发送出去

二、系统框图

三、设计分析

从串口接收开始，这个比较容易实现。参考链接串口通信协议

不考虑奇偶校验位，一个字节的串口的发送过程，包含1个低电平的起始位，一个高电平的停止位，中间8个数据位，且数据位是从低位发送到高位。只要保证前一刻为高电平，下一时刻为低电平，则可以确定开始串口开始接收数据，因为不发送数据时，即空闲状态下相应的电平为高电平。

从起始位开始，检测串口的数据的接收。延时一个半起始位的时间后，检测第一个数据位的电平，然后再延时一个数据位的时间，检测第二数据位，直到检测最后一个数据位，这时便检测到了整个字节的数据（停止位不考虑）。具体可以使用下面的时序图实现。

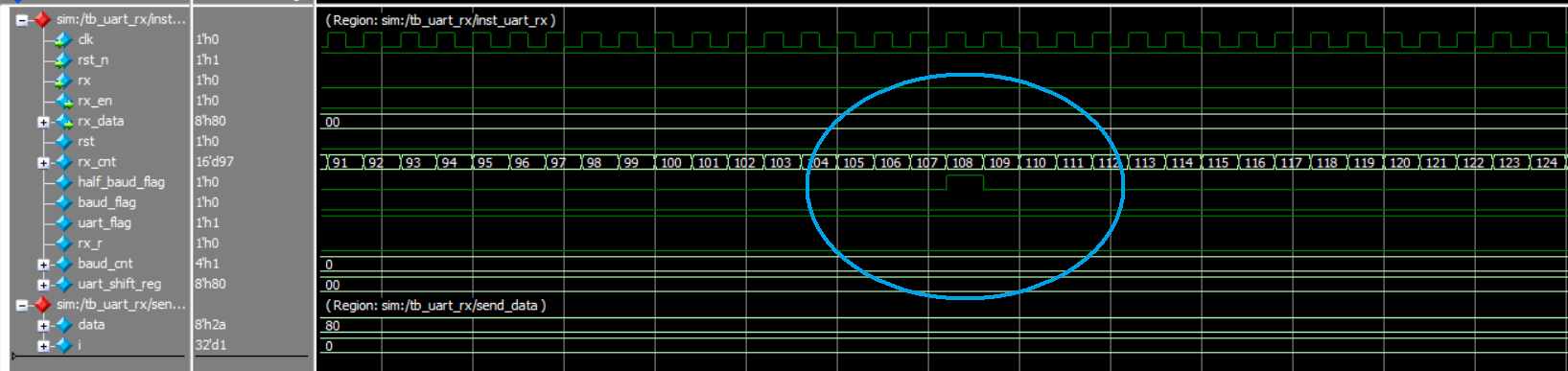

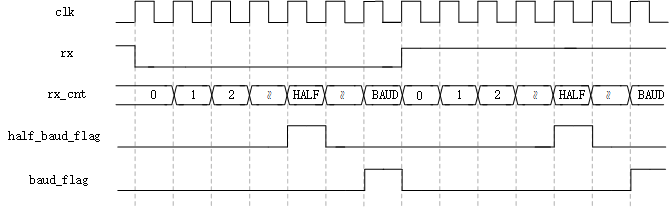

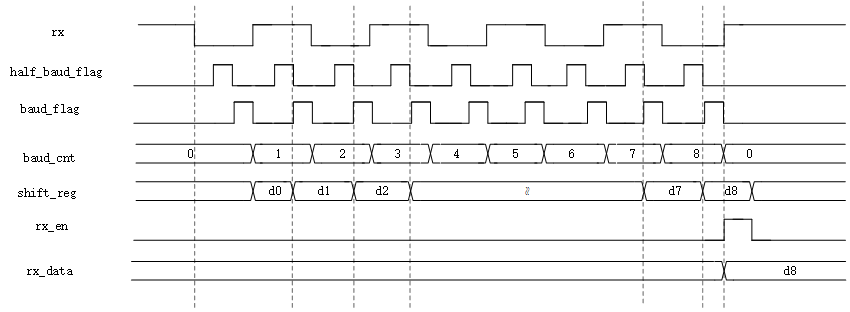

一是控制标志位的时序图。

一个数据位占用的时钟周期数BAUD为时钟频率/波特率，计数到半个计数单元HALF = 1/2 BAUD时，half_baud_flag拉高一个时钟周期，baud_flag则在计算到BAUD计数时拉高一个
