本文介绍视频帧差CDM算法，其目的是从视频序列中提取背景图片，可用于获取前景图。算法原理基于监控画面背景短时间光影变化小，通过公式构造背景。使用Python和OpenCV实现，用UCSD Pedestrian Dataset测试，但存在阈值需人工调参的弊端。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

由于是第一次写博客，所以难免有错误遗漏，又因为在监控毕业设计中用了这个算法，还挺好用的，所以就打算写一下，如果有错误还请大家指出XD

1 视频帧差CDM介绍

1.1 算法目的

对于该算法目的简单解释就是在基于已有的视频序列下，经过该算法处理，得到该视频序列中的背景图片（即长时间无移动物体的图像），同时可以使用该算法来获得视频或者一系列图像中的背景图像，然后利用背景处理其他数据，如获得人群前景图以及其他在图像中移动的物体前景图。

1.2 算法原理

视频帧差CDM算法原理比较简单理解和易于实现。根据监控画面的背景在短时间内不会有较大的光影变化，适用视频帧差法CDM的方法来构造背景图像。构造此背景的方法的前提为人物在背景是时刻处于移动，图像的整体的背景总是能出现应有细节，即背景能从一系列的图像后表现出来，方法的原理如下^[1-2]：
假设图像序列的亮度分量为Ii (x,y),其中x,y表示像素位置,i表示帧数 (i=1,…,N) , N为序列帧的总数,用以下公式来表示:
$CDM_{i}(x,y)=\left\{ \begin{aligned} d,d \geq T\\ 0,d<T \end{aligned} \right.$
$I_{i+1}(x,y)-I_{i}(x,y)$

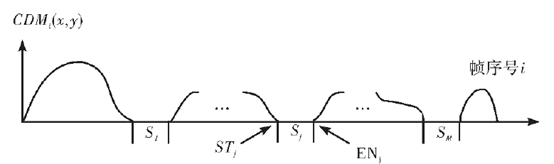

其中阈值T用来控制去除噪声。对于位置(x,y)，CDMi (x,y)表示了在位置(x,y)像素变化的曲线。根据 CDMi (x,y) 是否大于零来进行曲线分段，并将其中被检测到的静止部分用集合{Sj (x,y),1≤j≤M}表示，像素曲线如下图所示：
图像像素曲线变化图
其中, Sj的起点和终点分别是 STj和 ENj。在位置(x,y)对应的{Sj}的集合中，选择最长的静止段再得到该分段中点对应的帧号 M(x,y)。第 M(x,y)帧的点用来填充图像中相应位置，用公式来表示:
$M (x, y) = (S T (x, y) + E N (x, y)) / 2$
$B (x, y) = I (x, y, M (x, y))$
其中 ST(x,y)和 EN(x,y)是对应最长静止段的起点以及终点，B(x,y)为重建的背景，这种方法可以恢复相对完整背景图。

2 视频帧差CDM实现

2.1 算法实现

我使用了python3进行算法的实现，使用openCV3进行像素值的处理，由于算法代码为初始版本，时间复杂度为O(NML)（N，M为图像分辨率，L为图像数量），仅为参考：

# -*- coding: utf-8 -*-
"""
Created on Sat Mar  9 13:39:04 2019

@author: APone
"""
# -*- coding: utf-8 -*-
import cv2 as cv
import numpy as np

# 构造背景
def build_background(images, N, T):
    height = images[0].shape[0]
    width = images[0].shape[1]
    s = np.zeros([height, width, 2])

    for y in range(height):
        for x in range(width):
            flag = False
            start = 1
            end = 1
            for n in range(1, N - 1):
            	#获得前后帧的像素点差分的值d
                d = abs(int(images[n][y, x]) - int(images[n - 1][y, x]))
                #加入差分值小于阈值T，取值为0，否则保留
                if d < T:
                    result = 0
                else:
                    result = d
				#记录单个像素的在整个序列过程中处于“0”平稳的最长分段（即S），
                if result == 0 and flag is False:
                    start = n
                    flag = True
                elif result != 0 and flag is True:
                    end = n
                    flag = False
                    temp = int(s[y][x][1] - s[y][x][0])
                    if (end - start) > temp:
                    	#记录前后帧标记
                        s[y][x][0] = start
                        s[y][x][1] = end

    background = images[0].copy()
    for y in range(height):
        for x in range(width):
        	#将记录的最长分段的前后帧的标记取中间帧号，最后从帧序列中找出该帧并获取该像素点的像素值
            median = int((s[y, x][0] + s[y, x][1]) / 2)
            background[y][x] = images[median][y][x]

    return background


# 使用背景和图像进行差分提取前景图
def background_diff(background, images):
    c_frame = cv.absdiff(images, background)
    return c_frame


# 图像的预处理，使用中值滤波和加权平均灰度化
def images_pretreatment(images, T):
    images = cv.cvtColor(images, cv.COLOR_BGR2GRAY)
    images = cv.medianBlur(images, T)
    return images
