2021-04-18 粤嵌单片机兴趣课（六）

粤嵌单片机兴趣课（六）

前言
本次实验所用单片机为C51单片机，CPU为AT89C52，使用的开发软件是Keil uVision4，将程序下载到单片机所使用的软件为stc-isp-15xx-v6.85H.exe。

注意事项
（1）如果需要创建工程并添加文件和学习如何向单片机烧入可执行程序，请参考博客https://blog.youkuaiyun.com/APPDREAMER/article/details/115568852，本篇博客不在做相关赘述。

（2）由于实验结果需要上传视频，因此没有将相关实验结果图片放置于博客中。

（3）具体学习所有过程请参考博客粤嵌单片机兴趣课（一）~（六）。
（注：链接如下：粤嵌单片机兴趣课（一））
（注：链接如下：粤嵌单片机兴趣课（二））
（注：链接如下：粤嵌单片机兴趣课（三））
（注：链接如下：粤嵌单片机兴趣课（四））
（注：链接如下：粤嵌单片机兴趣课（五））

C51单片机之串口通信

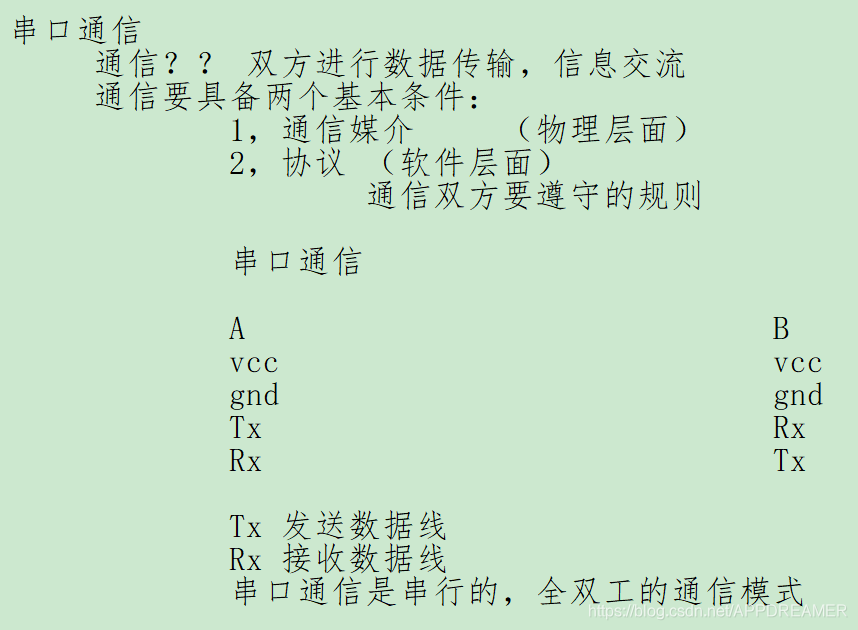

1、串口通信原理。

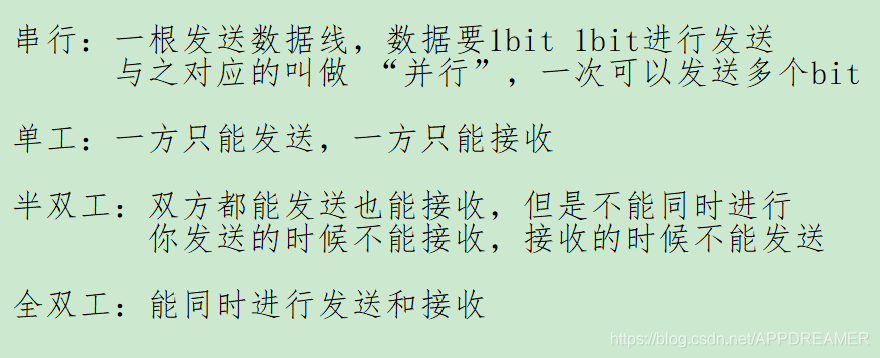

2、串行，单工，半双工，全双工的理解。

3、串行，单工，半双工，全双工的理解。

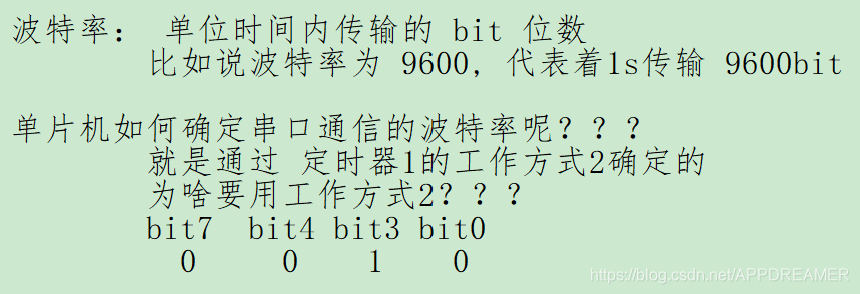

4、波特率以及波特率的确定方式。

（注：通过定时器1的工作方式2（8位自动重载）确定的9600波特率的程序如下）

void UartInit(void)		//9600bps@11.0592MHz
{
	PCON &= 0x7F;		//波特率不倍速
	SCON = 0x50;		//8位数据,可变波特率
	AUXR &= 0xBF;		//定时器1时钟为Fosc/12,即12T
	AUXR &= 0xFE;		//串口1选择定时器1为波特率发生器
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xFD;		//设定定时初值
	TH1 = 0xFD;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
}

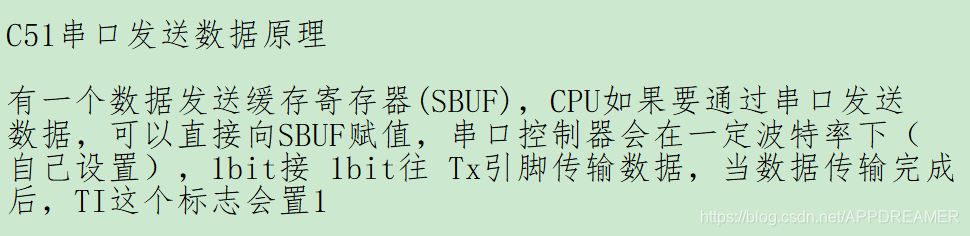

5、C51单片机串口发送数据原理。

（注：发送一个字节的代码如下）

SBUF = 15;
while(TI!=1);//等待发送完成
TI = 0;//清除发送完成的标志，方便后续的判断

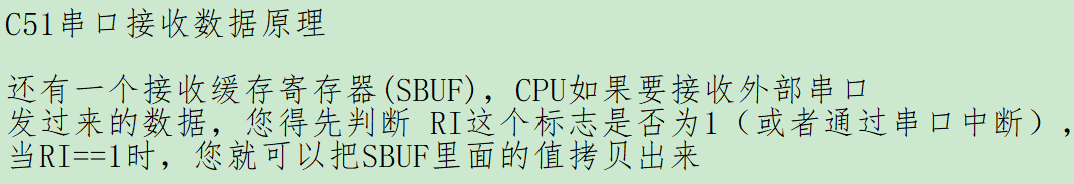

6、C51单片机串口接收数据原理。

（注：轮询读取一个字节数据的代码如下）

while(RI!=1);//等待数据来临
unsigned char Data = SBUF;//读取SBUF中的数据保存到Data
RI = 0;//清除接收标志

中断的方式
void uart_isr() interrupt 4
{
    if(RI == 1)
   {
		A = SBUF;
		RI = 0;
   }
}

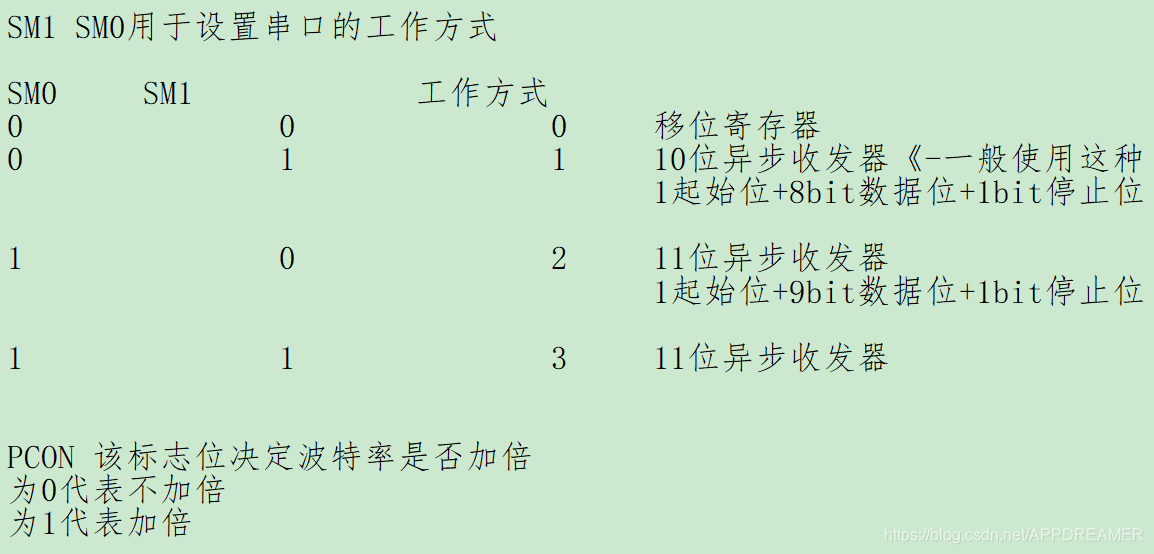

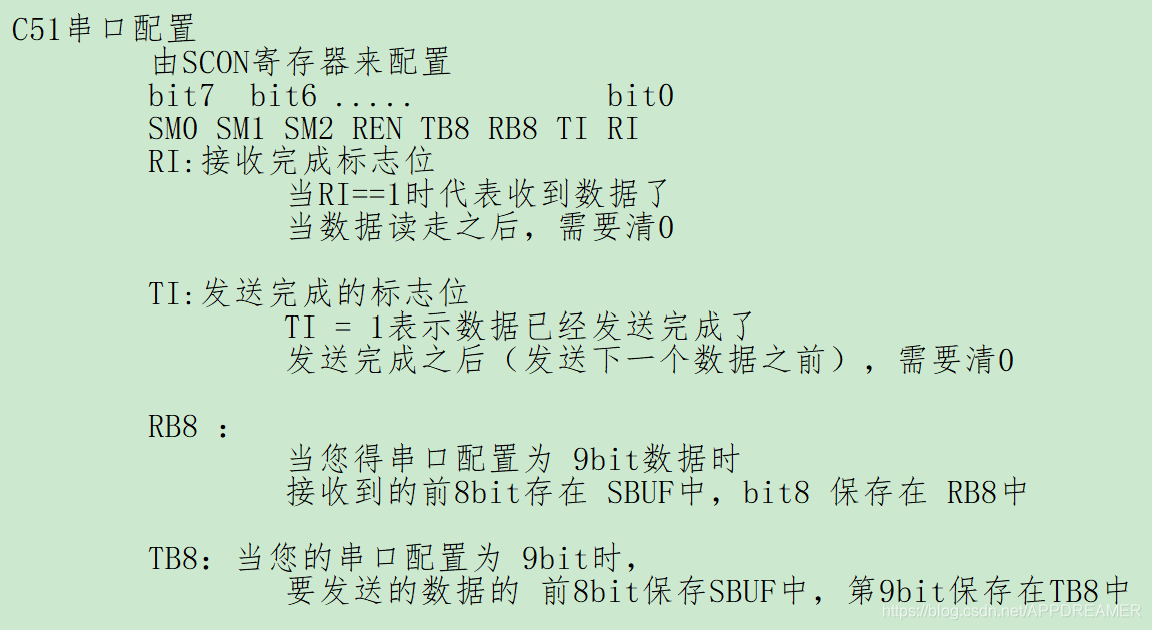

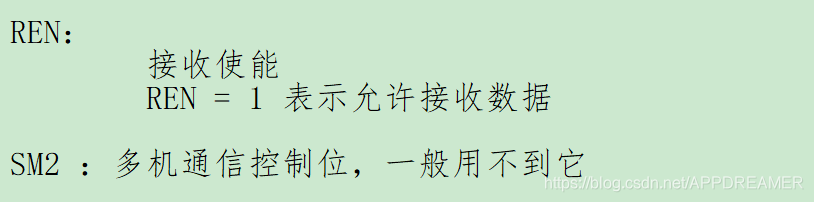

7、C51单片机串口配置。

7、C51单片机串口通信发送字节程序实现。

void uart_init()
{
	PCON = 0;
	SM0 = 0;
	SM1 = 1;
	REN = 1;//接收使能

	TMOD = TMOD & 0x0f;
	TMOD = TMOD | 0x20;//设置定时器1为工作方式2 8倍自动重装
	TH1 = 0xfd;
	TL1 = 0xfd;//对应的波特率是9600
	TR1 = 1;

	ES = 1;//打开串口中断开关
	EA = 1;//打开中断总开关
}

void send_byte(unsigned char s)
{
	SBUF = s;
	while(TI!=1);
	TI = 0;
}

int main()
{
	uart_init();

	send_byte('A');

	while(1);
}
