流媒体服务器二：2.RTMP协议学习

RTMP协议详解

一.总体介绍

RTMP协议是应⽤层协议，是要靠底层可靠的传输层协议（通常是TCP）来保证信息传输的可靠性的。在 基于传输层协议的链接建⽴完成后，RTMP协议也要客户端和服务器通过“握⼿”来建⽴基于传输层链接之 上的RTMP Connection链接，在Connection链接上会传输⼀些控制信息，如 SetChunkSize,SetACKWindowSize。其中CreateStream命令会创建⼀个Stream链接，⽤于传输具体的 ⾳视频数据和控制这些信息传输的命令信息。RTMP协议传输时会对数据做⾃⼰的格式化，这种格式的消 息我们称之为RTMP Message，⽽实际传输的时候为了更好地实现多路复⽤、分包和信息的公平性，发送 端会把Message划分为带有Message ID的Chunk，每个Chunk可能是⼀个单独的Message，也可能是 Message的⼀部分，在接受端会根据chunk中包含的data的⻓度，message id和message的⻓度把 chunk还原成完整的Message，从⽽实现信息的收发。

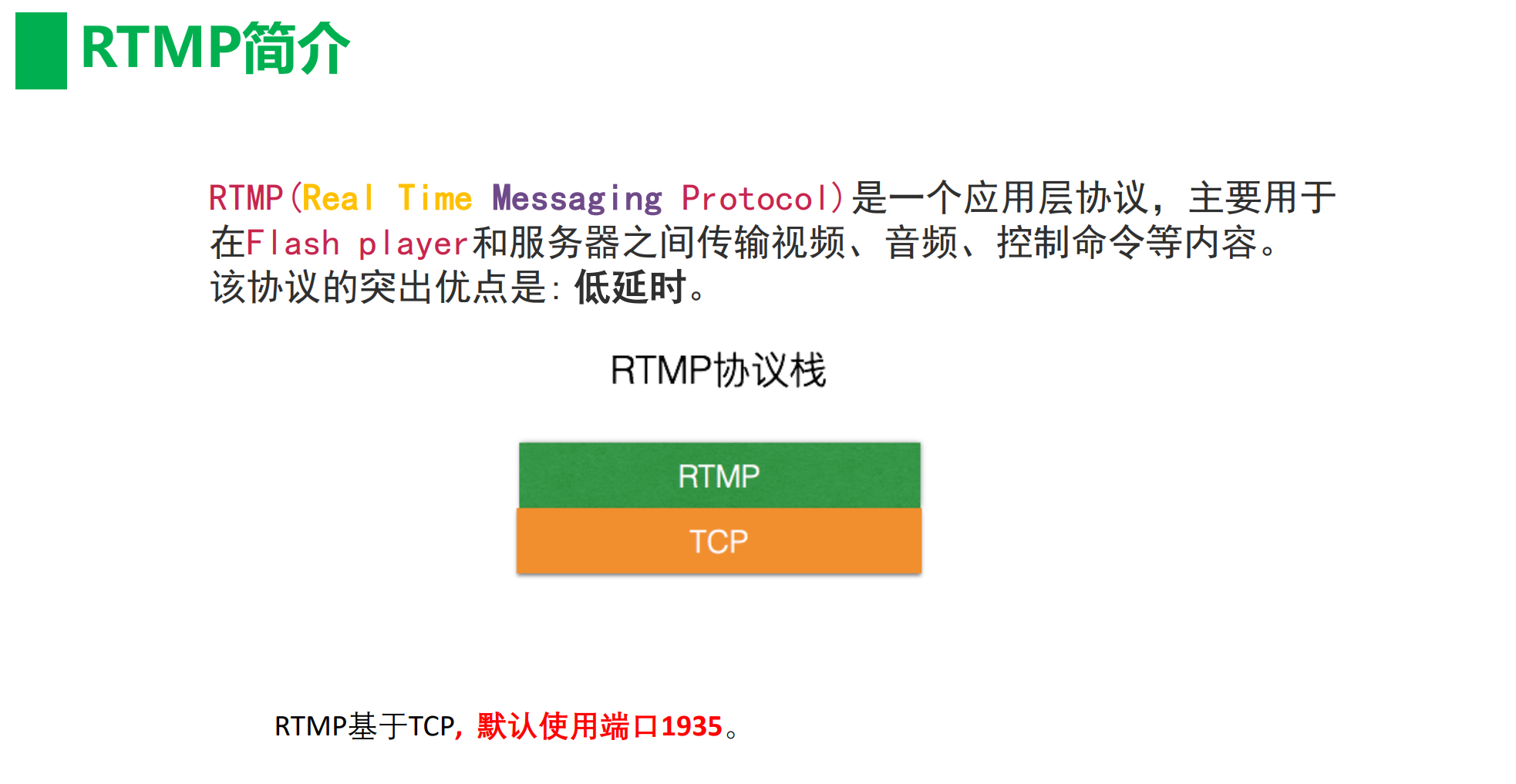

RTMP 是 Real Time Messaging Protocol（ 实时消息传输协议） 的首字母缩写。该协议基于 TCP，是一个协议族，包括 RTMP 基本协议及 RTMPT/RTMPS/RTMPE 等多种变种。

RTMP 与 HTTP 一样， 都属于 TCP/IP 四层模型的应用层。

上述红色部分的含义如下图：

二. 握手

要建⽴⼀个有效的RTMP Connection链接，⾸先要“握⼿”:客户端要向服务器发送C0,C1,C2（按序）三个 chunk，服务器向客户端发送S0,S1,S2（按序）三个chunk，然后才能进⾏有效的信息传输。RTMP协议 本身并没有规定这6个Message的具体传输顺序，但RTMP协议的实现者需要保证这⼏点：

• 客户端要等收到S1之后才能发送C2
• 客户端要等收到S2之后才能发送其他信息（控制信息和真实⾳视频等数据）
• 服务端要等到收到C0之后发送S1
• 服务端必须等到收到C1之后才能发送S2
• 服务端必须等到收到C2之后才能发送其他信息（控制信息和真实⾳视频等数据）

如果每次发送⼀个握⼿chunk的话握⼿顺序会是这样：

理论上来讲只要满⾜以上条件，如何安排6个Message的顺序都是可以的，但实际实现中为了在保证握⼿ 的身份验证功能的基础上尽量减少通信的次数，⼀般的发送顺序是这样的，这⼀点可以通过wireshark抓 ffmpeg推流包进⾏验证：

｜client｜Server ｜

｜----C0+C1---->|

｜<----S0+S1+S2----|

｜----C2---->|

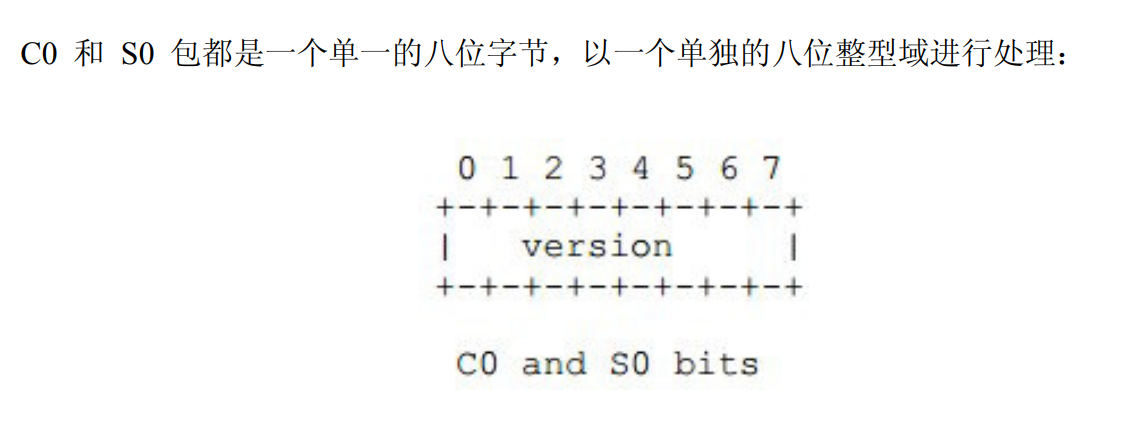

2.1 C0和S0的格式

C0 和 S0 包都是一个单一的八位字节。

以下是 C0/S0 包中的字段˖

版本号(八位)：在 C0 中，这一字段指示出客户端要求的 RTMP 版本号

在 S0 中，
这一字段指示出服务器选择的 RTMP 版本号

由于是8位，
最大值是二进制的 11111111
也就是能表示的值范围是 0-255.
当前版本的值是3。
0,1,2 是早期其他产品使用，是废弃值。
4-31是保留值，为了给未来实现版本使用。
32-255不允许使用。

对应代码

unsigned char cs0；占用1个字节，大小为0-255

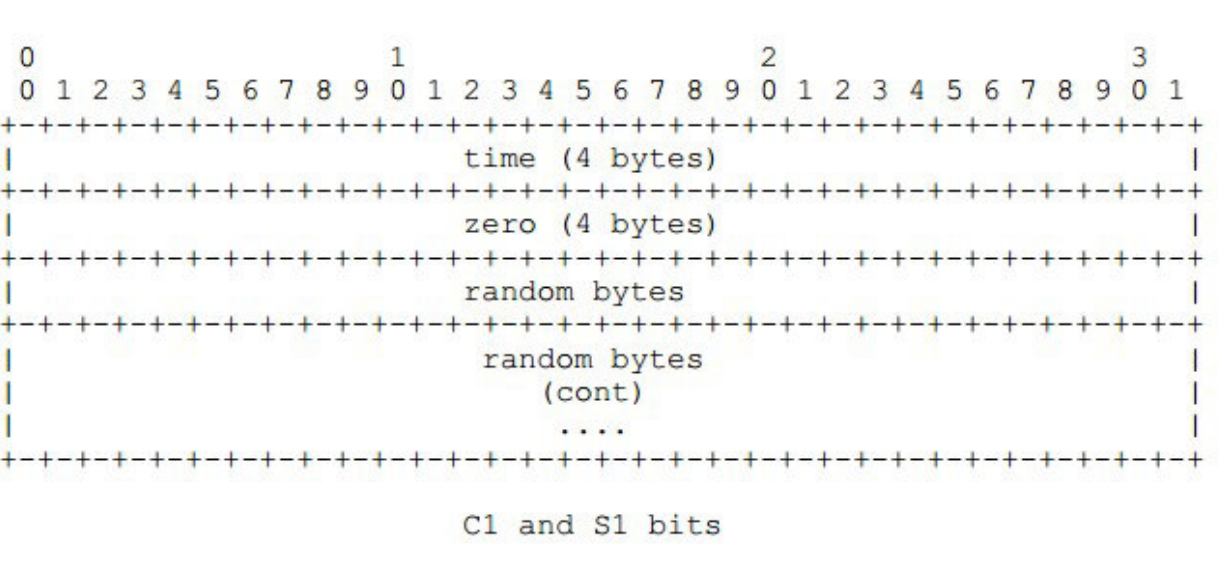

2.2 C1 和 S1 的格式 - 1536个字节

Time (四个字节)：这个字段段包含一个 timestamp，用于本终端发送的所有后续块的时间
起点。
这个值可以是0，或者一些任意值。
要同步多个块流，终端可以发送其他块流当前的timestamp的值。

Zero (四个字节)：这个字段必须都是0

Random data (1528 个字节)
这个字段可以包含任意值。实际上是一些随机数，不需要对随机数进行加密保护，也不需要是动态的随机数。
该字段的作用的 区分 该响应死后自己发起的握手，还是对应的握手。

对应代码：

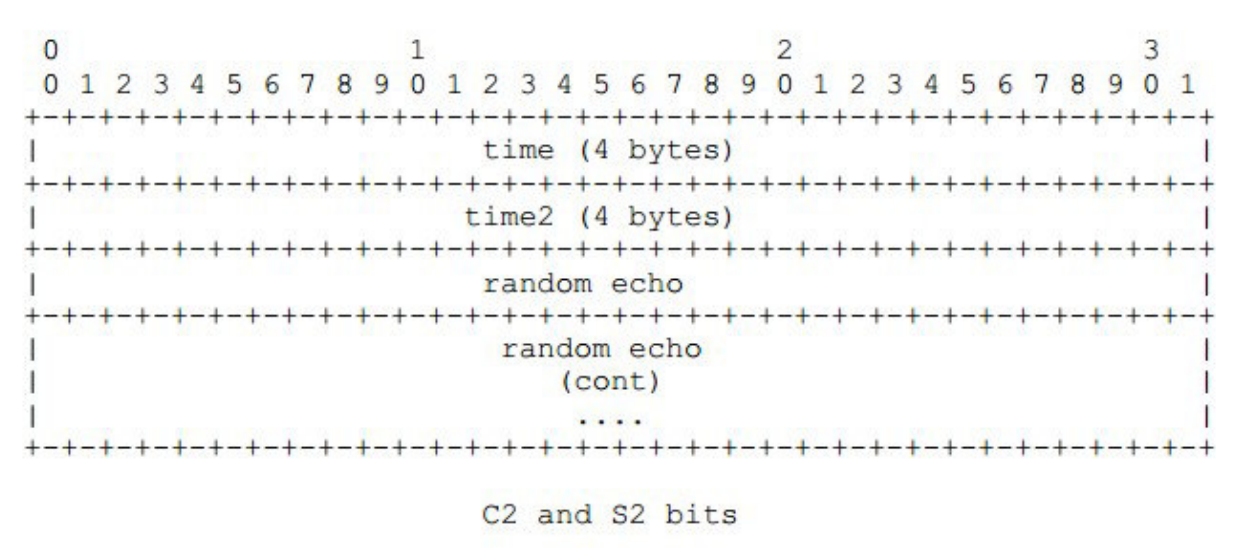

2.3 C2 和 S2 的格式

C2 和 S2 数据包长度都是 1536 字节。包含以下字段：

Time (四个字节)： 这个字段必须包含终端在 S1 (给 C2) 或者 C1 (给 S2) 发的
timestamp。

Time2 (四个字节)：这个字段必须包含终端先前发出数据包 (s1 或者 c1) timestamp。

Random echo (1528 个字节)。 这个字段必须包含终端发的 S1 (给 C2) 或者 S2 (给 C1)
的随机数 。
两端都可以一起使用 time 和 time2 字段再加上 timestamp 以快速估算带宽和/或者连接延迟，
但是不太可能有多大用处。


握手完成后，就可以发送数据了，那么这个数据的形式是什么样子的呢？ 是 RTMP Chunk Stream，那么这个RMP dChunk Stream 具体是啥呢？

三. RTMP Chunk Stream （重点）

Chunk Stream是对传输RTMP Chunk的流的逻辑上的抽象，客户端和服务器之间有关RTMP的信息都在 这个流上通信。这个流上的操作也是我们关注RTMP协议的重点。

3.1 Message(消息)

这⾥的Message是指满⾜该协议格式的、可以切分成Chunk发送的消息，消息包含的字段如下：

• Timestamp（时间戳）：消息的时间戳（但不⼀定是当前时间，后⾯会介绍），4个字节
• Length(⻓度)：是指Message Payload（消息负载）即⾳视频等信息的数据的⻓度，3个字节
• TypeId(类型Id)：消息的类型Id，1个字节
• Message Stream ID（消息的流ID）：每个消息的唯⼀标识，划分成Chunk和还原Chunk为Message 的时候都是根据这个ID来辨识是否是同⼀个消息的Chunk的，4个字节，并且以⼩端格式存储 （Message Stream ID如何产⽣？audio和video使⽤不同的Message Stream ID）

3.2 Chunking(Message分块)

    RTMP在收发数据的时候并不是以Message为单位的，⽽是把Message拆分成Chunk发送，⽽且必须 在⼀个Chunk发送完成之后才能开始发送下⼀个Chunk。每个Chunk中带有MessageID代表属于哪个 Message，接受端也会按照这个id来将chunk组装成Message。

    为什么RTMP要将Message拆分成不同的Chunk呢？通过拆分，数据量较⼤的Message可以被拆分成 较⼩的“Message”，这样就可以避免优先级低的消息持续发送阻塞优先级⾼的数据，⽐如在视频的传输过 程中，会包括视频帧，⾳频帧和RTMP控制信息，如果持续发送⾳频数据或者控制数据的话可能就会造成 视频帧的阻塞，然后就会造成看视频时最烦⼈的卡顿现象。同时对于数据量较⼩的Message，可以通过对 Chunk Header的字段来压缩信息，从⽽减少信息的传输量。（具体的压缩⽅式会在后⾯介绍）

    Chunk的默认⼤⼩是128字节，在传输过程中，通过⼀个叫做Set Chunk Size的控制信息（⻅ spec 5.4.1 ）可以设置Chunk数据量的最⼤值，在发送端和接受端会各⾃维护⼀个Chunk Size（srs流媒 体服务器默认是60000），可以分别设置这个值来改变⾃⼰这⼀⽅发送的Chunk的最⼤⼤⼩。⼤⼀点的 Chunk减少了计算每个chunk的时间从⽽减少了CPU的占⽤率，但是它会占⽤更多的时间在发送上，尤其 是在低带宽的⽹络情况下，很可能会阻塞后⾯更重要信息的传输。⼩⼀点的Chunk可以减少这种阻塞问 题，但⼩的Chunk会引⼊过多额外的信息（Chunk中的Header），少量多次的传输也可能会造成发送的间 断导致不能充分利⽤⾼带宽的优势
