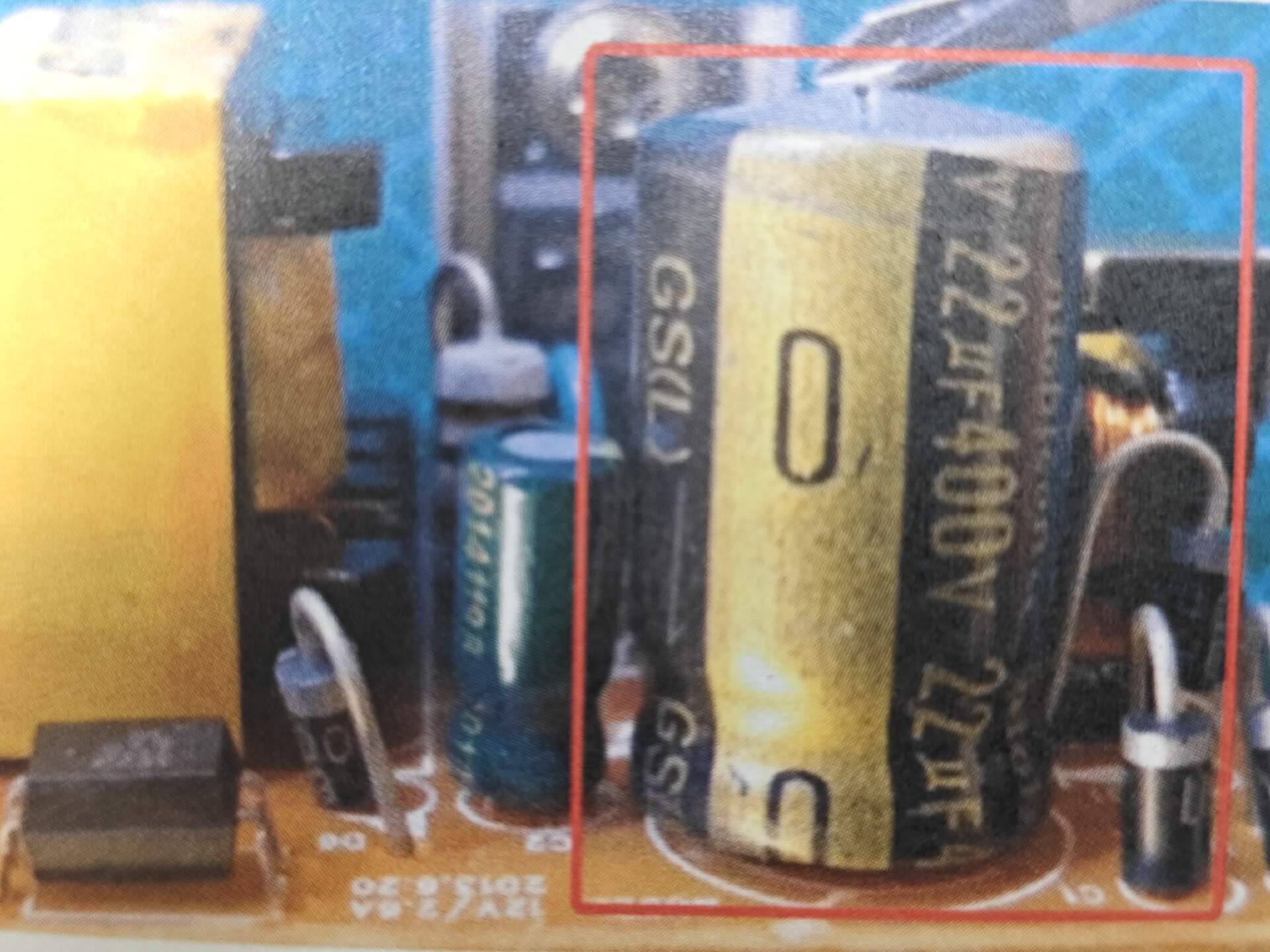

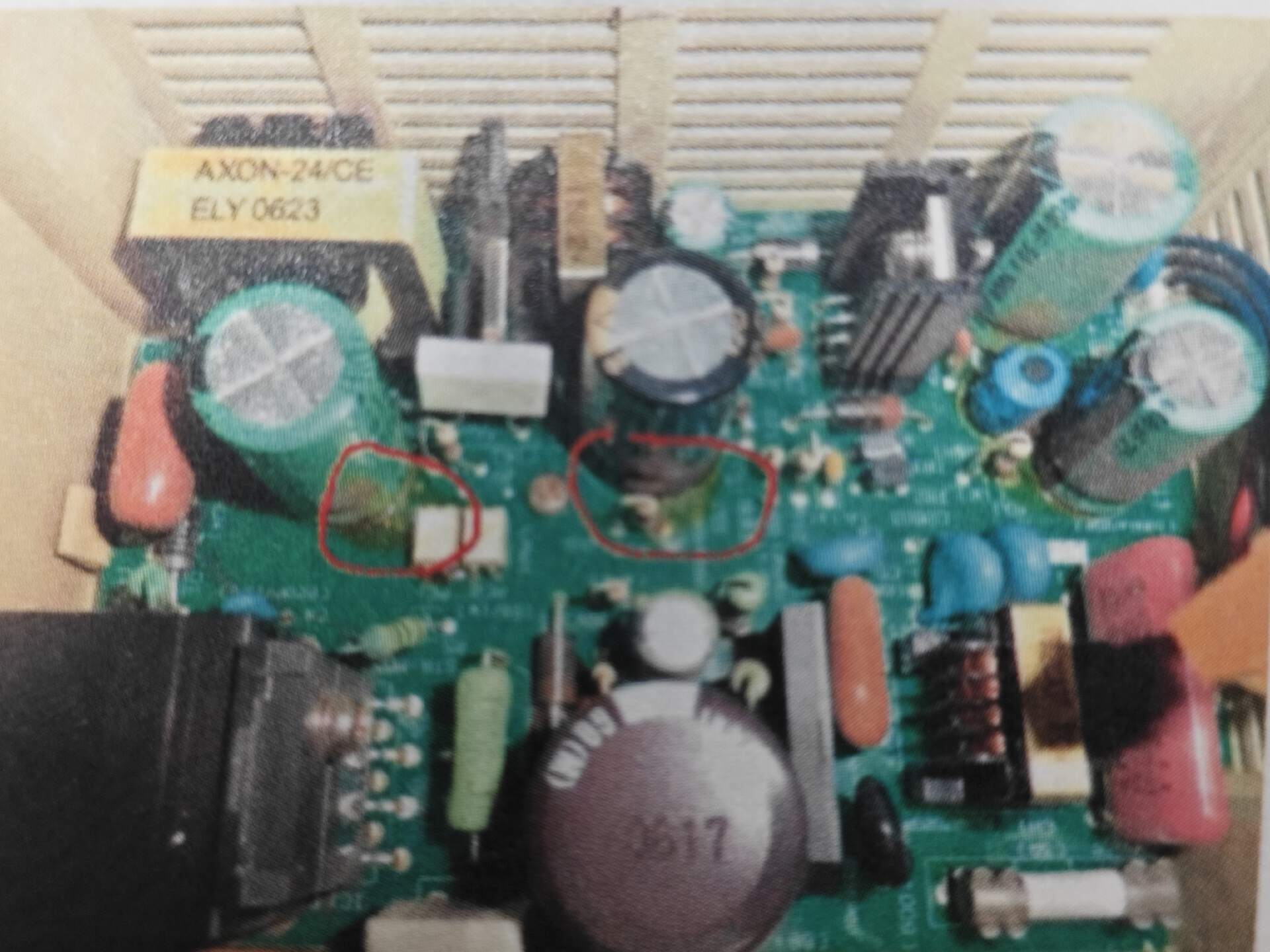

首先拿到电路板，我们应该先仔细观察板子上大的电解电容有没有鼓包，有没有漏液。电容如果漏液电路板的下方会有腐蚀的痕迹，如果出现腐蚀那么一定要及时更换电容，不可将就使用。

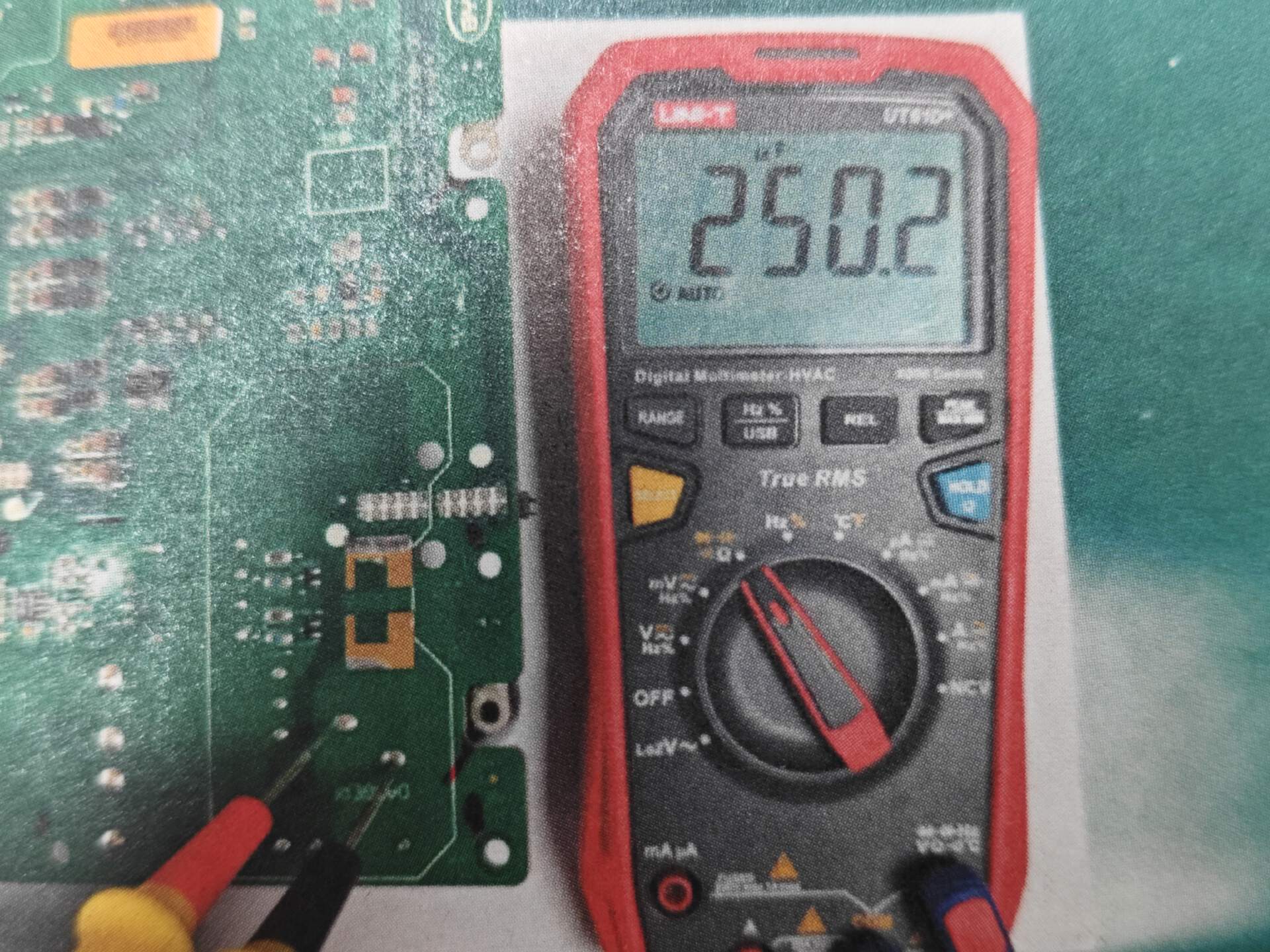

如果想测量电容，第一个办法也就是最简单的办法就是在板子中在路测量，这种办法测量的不准确，只能大致判断电容的好坏。也就是用万用表上的电容挡位测量电容的容量。270gF的电容测量出来容量为250μF，误差值不大，说明这个电容是正常的。

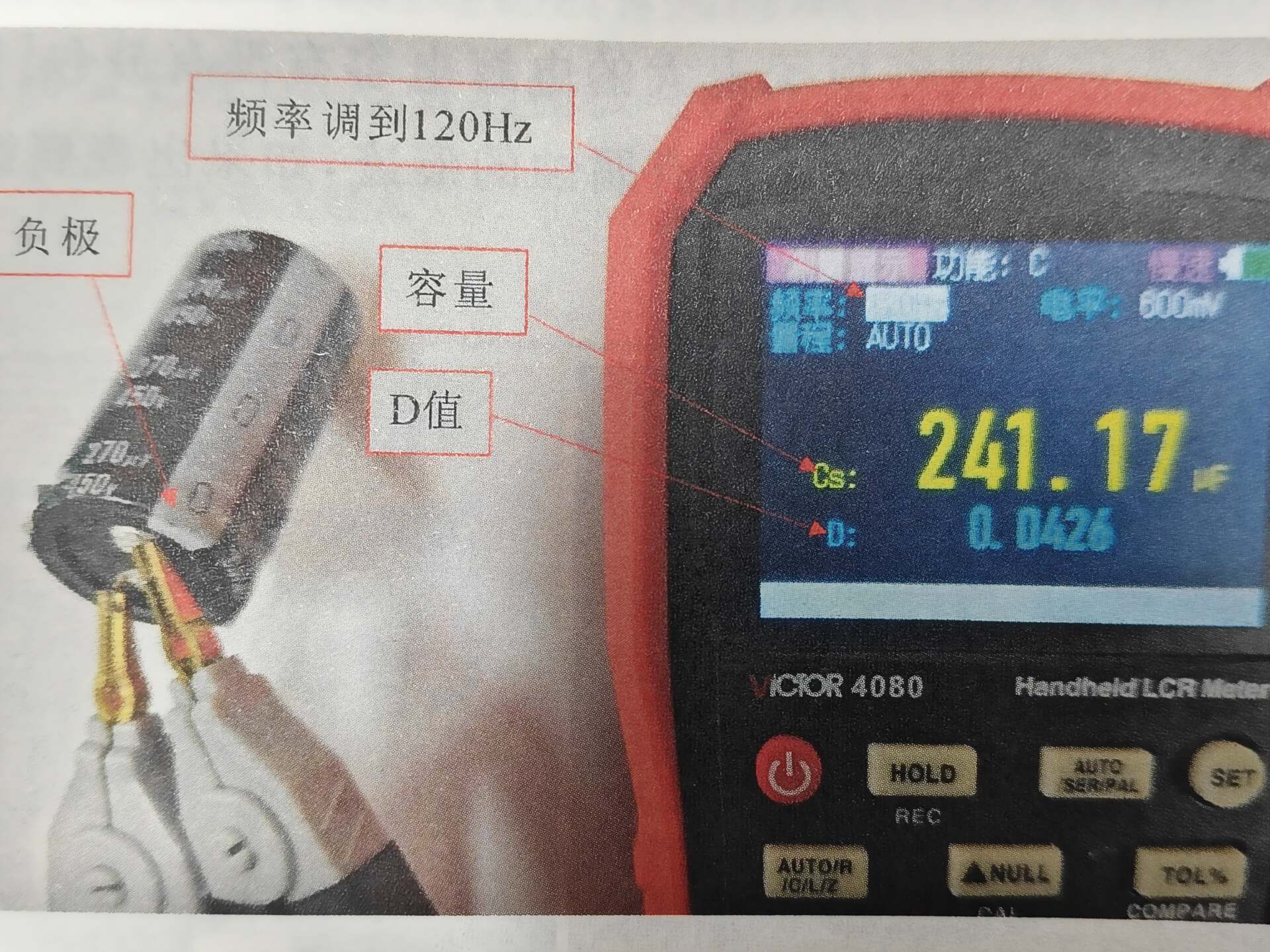

如果想准确地测量，还是要借助仪器数字电桥来测量电容的容量与D值是最准确的。那什么是D值呢？D值又叫损耗角因数，是描述电容器在特定频率下能量损耗程度的一个参数。那这里很多同学就有疑问？为什么电容会有损耗，给电容一个电压，其内部有电阻所以肯定会消耗能量。这个被消耗的能量我们也叫它漏电流。其实D值简单来说就是反映了漏电流的大小，D值越小漏电流越小，D值越大漏电流就越大。理论上来说电容是无功元件就是不消耗功率的元器件，所以这个值越小越好，越小表示电容的性能就越好。一般来D值不会超过0.1。还是测量刚刚用万用表测过的电容，用数字电桥测量电容测得的容量与D值。测量时，首先将电桥的夹子夹到电容的正负极，然后将频率调到120Hz，可以看到容量为241gF,D值0.0426均在正常范围内

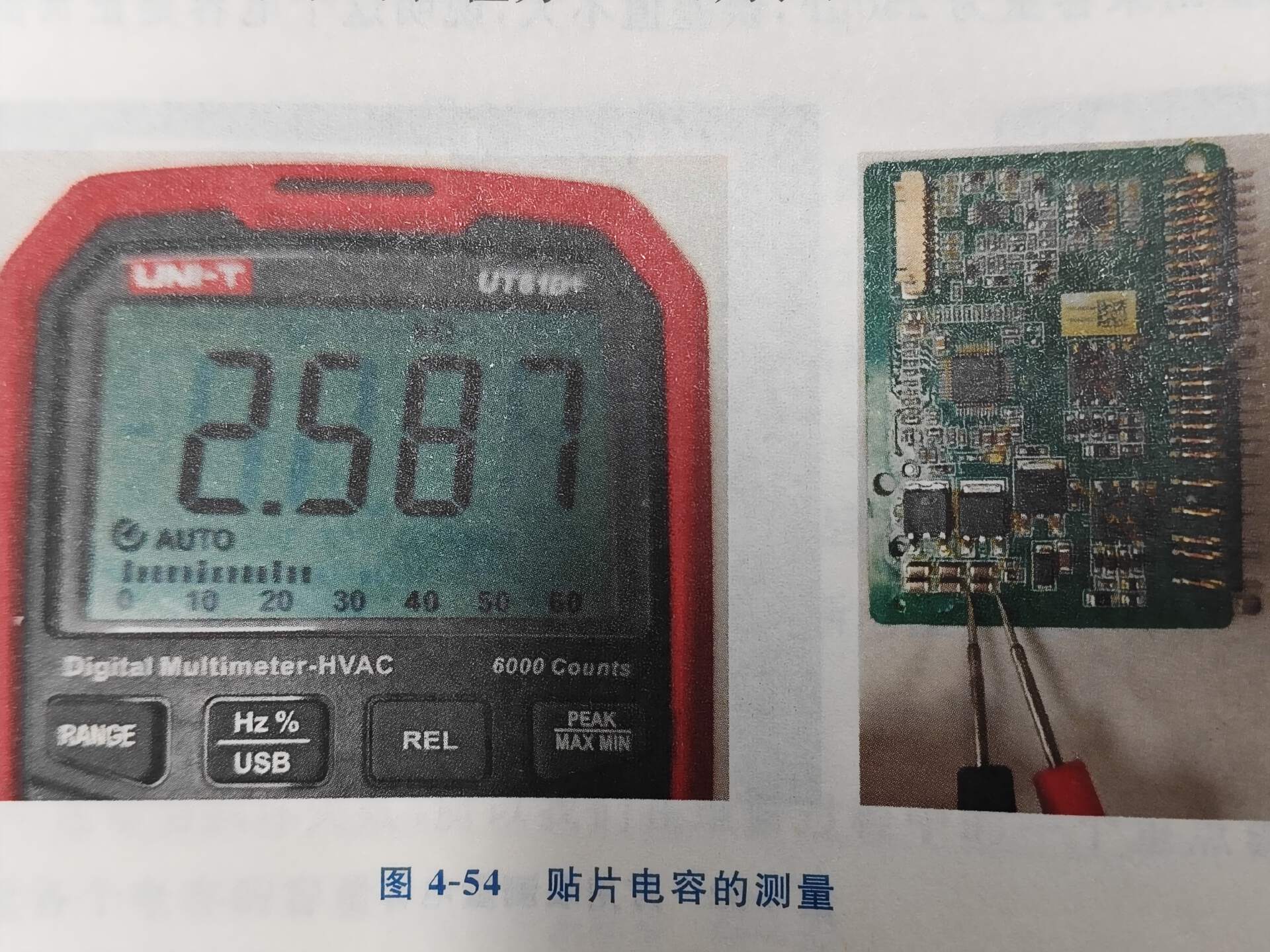

在电路板中还经常会遇见一些小的贴片电容，那它们又应该怎么去测量呢？这些小的贴片电容的容量一般都非常小，在电路板中都是起到滤除高频的作用，并且损坏的概率相对来说比较小，除非被高压击穿，否则很难损坏。所以我们在测量它们的时候，第一个方法是用万用表的电阻挡测量其阻值，如果阻值很低，说明可能是此电容或者其他芯片损坏。此电容的阻值为2.5kΩ，说明电容正常，没有被损坏；如果阻值为0.1Ω，则表明电容处于短路状态，说明这个电容坏掉了。
