反激变压器EMI影响原因以及如何减小反激变压器漏感？

反激变压器EMI影响分析调试与设计

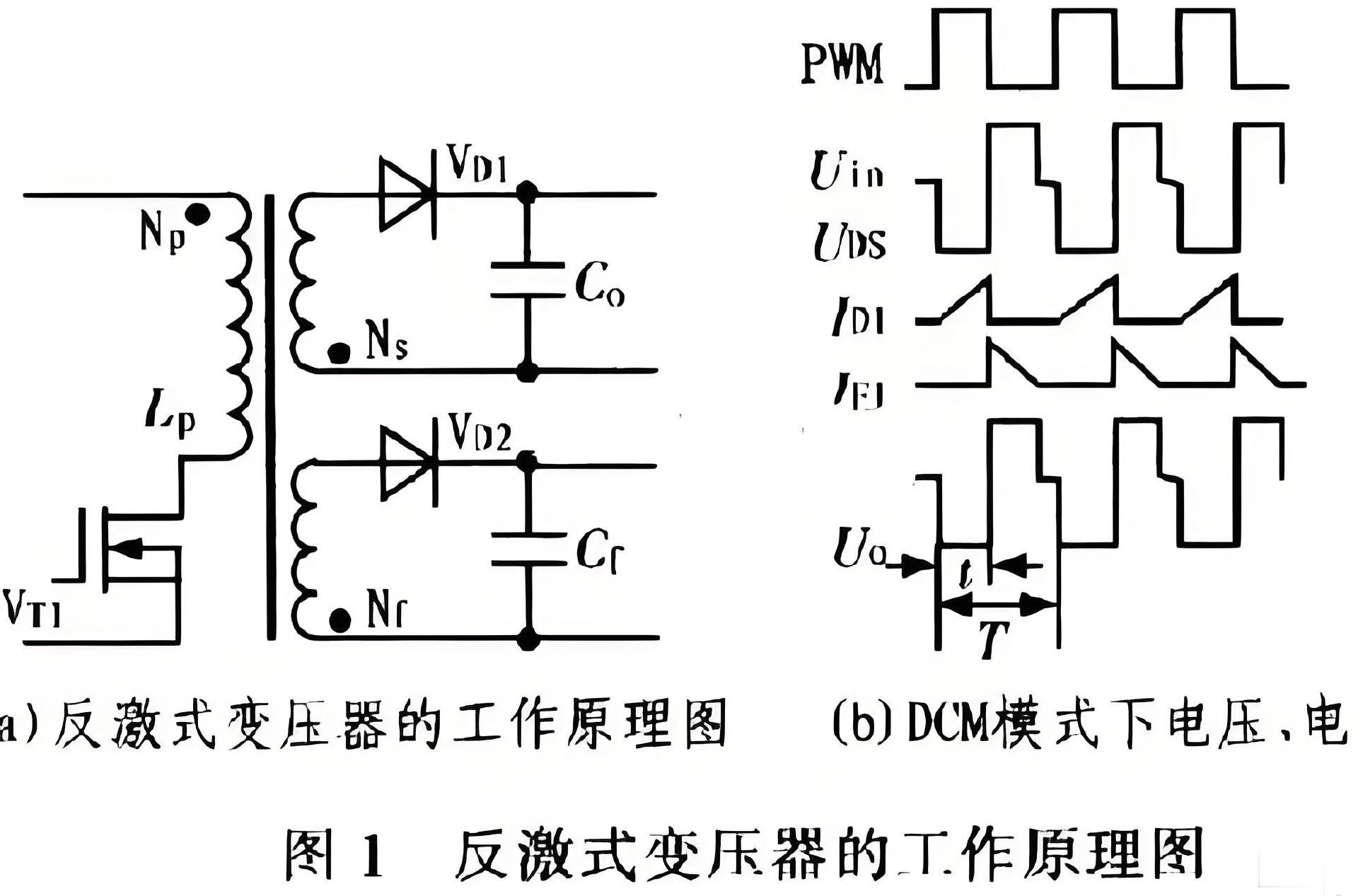

        反激变压器是反激式开关电源的核心器件，是影响反激电源电磁兼容特性的关键器件，其原、副边分布电容是共模噪声的传输路径，其阻抗参数，对传导共模噪声的大小和特性都有着非常重要的影响。

反激变压器作为噪声产生的源，产生噪声的原因主要有

        反激变压器初次级存在漏感，漏感产生漏磁场空间辐射，漏感与功率器件寄生参数（尤其是寄生电容）形成的寄生振荡是传导骚扰与辐射骚扰的源头。

 反激变压器线圈绕组流过的高频脉冲电流，形成高频磁场辐射，是辐射干扰的重要源头。

 反激变压器漏感的存在使得开关管开关瞬间，形成高频电压振荡与电压尖峰是传导骚扰与辐射骚扰的源头。

 反激变压器在共模噪声传输中可以起到滤波器的作用，其对共模噪声抑制的能力取决于共模噪声在变压器内部传输时的容性分布参数的等效阻抗。

反激变压器漏感对EMI的影响分析与设计优化

什么是漏感漏感

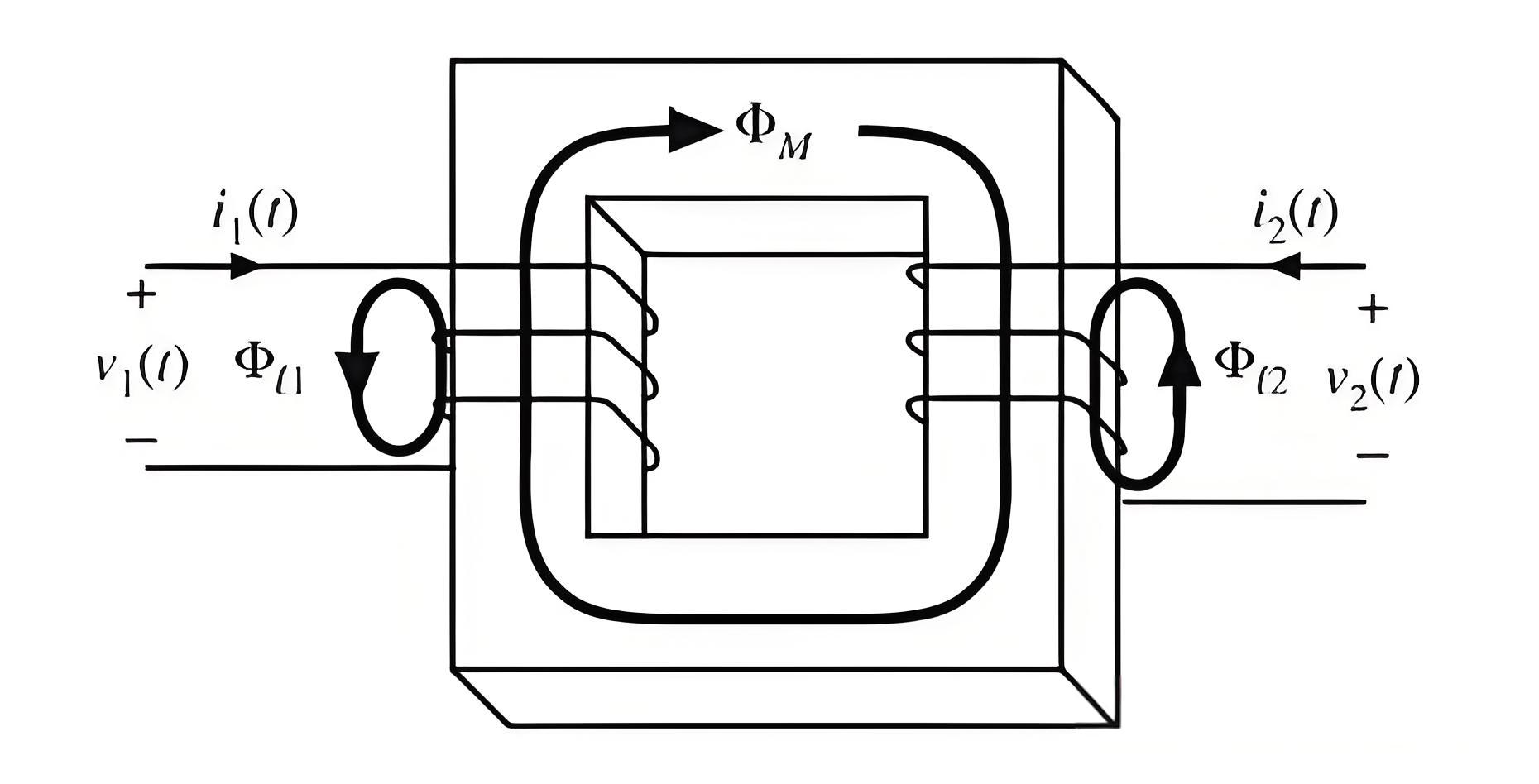

当两个存在磁路匝链关系的自感，磁通没有完全耦合，就有了漏磁通，就产生了漏感；初级绕组和次级绕组不能完全耦合，就会存在漏感，漏感是反激开关变压器的重要指标。

漏感的影响分析

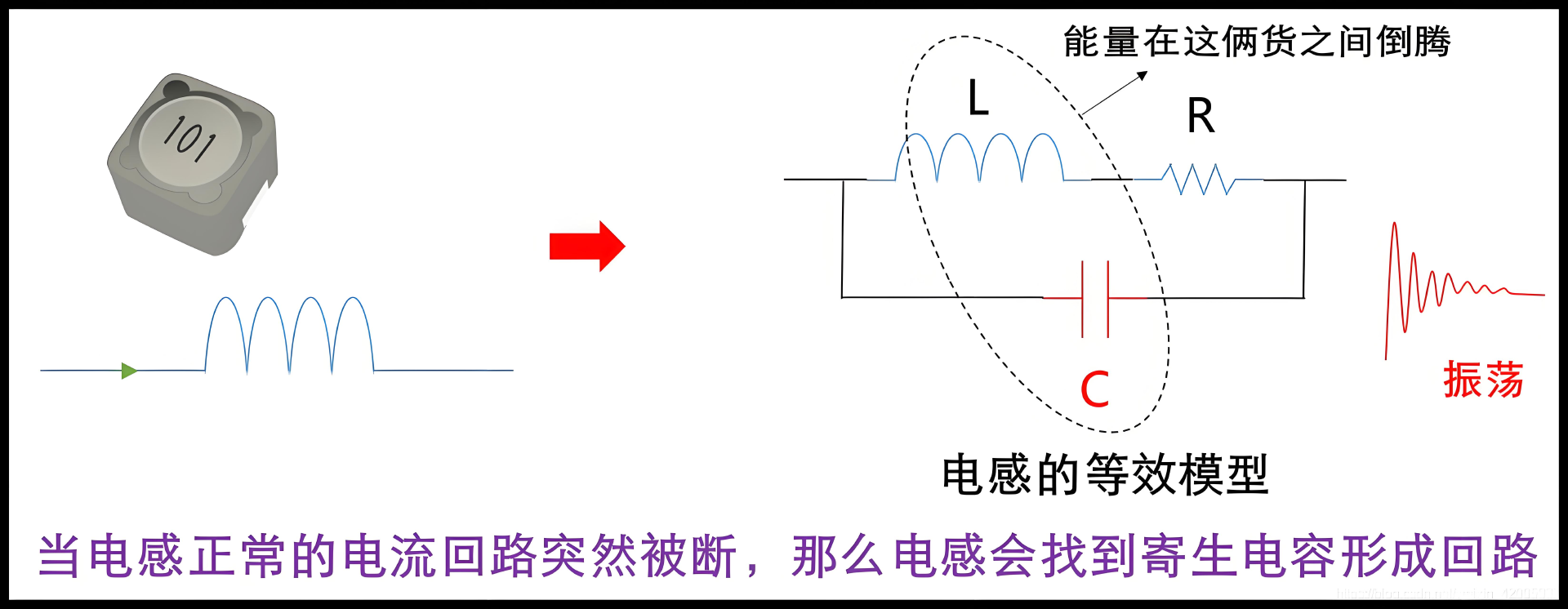

漏感的存在可以与电路中的电容或者变压器绕组之间的分布电容构成振荡回路，满足振荡条件后，产生振荡，向外辐射电磁能量，造成电磁干扰。

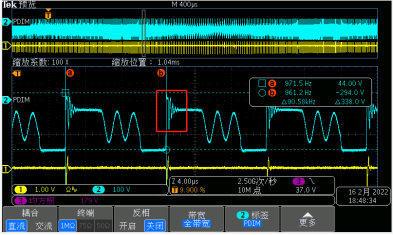

反激电路控制开关MOS管关断瞬间会在反激变压器漏感两端产生反电动势，尖峰电压不加以处理容易击穿开关MOS管。因此，漏感对电路性能和转换效率的影响特别重要。

如何减小反激变压器漏感

反激变压器的漏感与初次级线圈的圈数、初级线圈的耦合程度、磁芯材质、磁芯气隙、线圈绕制平整度及宽度等因素相关；

减小反激变压器漏感的措施如下：

 减少初次级绕组的匝数

 增大绕组宽度

 增加初次级绕组之间的耦合程度（三明治绕法）

 选用高饱和磁感应强度、低损耗的磁性材料

 减小气隙，对改善漏感比较明显

 绕线密度、平整度也会影响漏感
