UDS诊断刷写--跳转执行

在对车辆或者ECU进行升级或者修改软件版本等信息时，可能不知到仓库里的这批设备是不是都需要更新，这种情况可以先读取设备的版本信息，如果是新版本就不用更新，不是新版本就进行更新。但是实际上要怎么操作呢？下面用我们VBDSP软件来做个介绍：

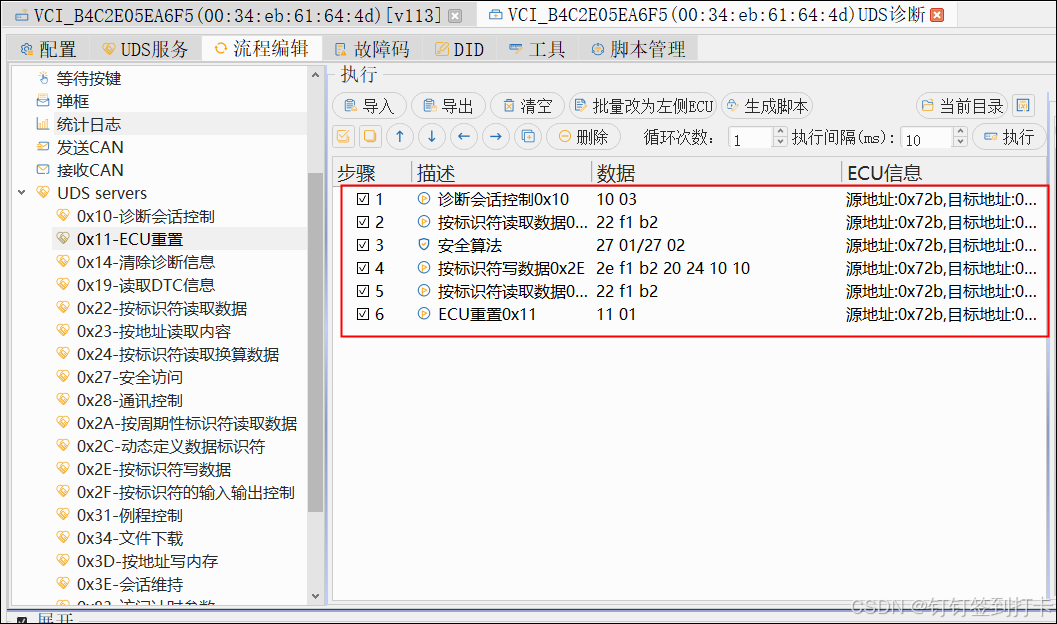

下面是一个更新ECU信息的操作：

22指令读取ECU版本信息，然后判断是不是新版本，不是新版本的进行更新，是新版本就进行ECU复位，退出此次刷写。



 详细实现如下：

1. 发送 10 03进入扩展诊断会话

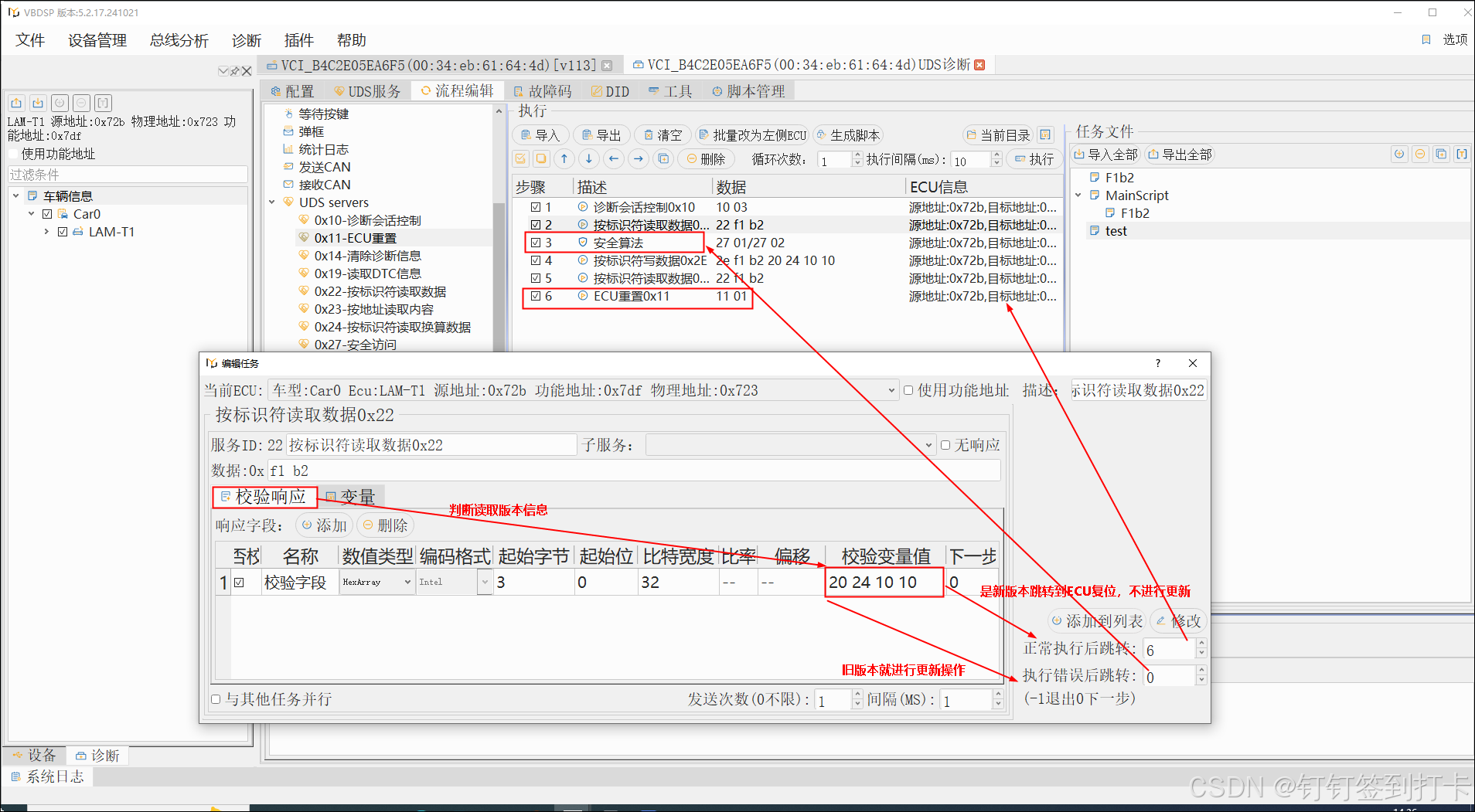

2. 读取ECU信息，对ECU反馈信息进行判断，是新版本的话跳转到ECU复位这一步，不是新版本，进行更新操作



1. 版本不一致，进行更新操作
2. 安全算法解锁ECU
3. 2e+ 新版本信息 来更新ECU版本信息
4. 读取版本更新是否成功
5. ECU复位，完成更新

如果是使用我司CANFD-OTL类型设备，还可以将刷写步骤转成脚本，将脚本写入OTL设备进行脱机刷写，不用携带电脑，用一个OTL设备就可以批量完成刷写和更新操作。

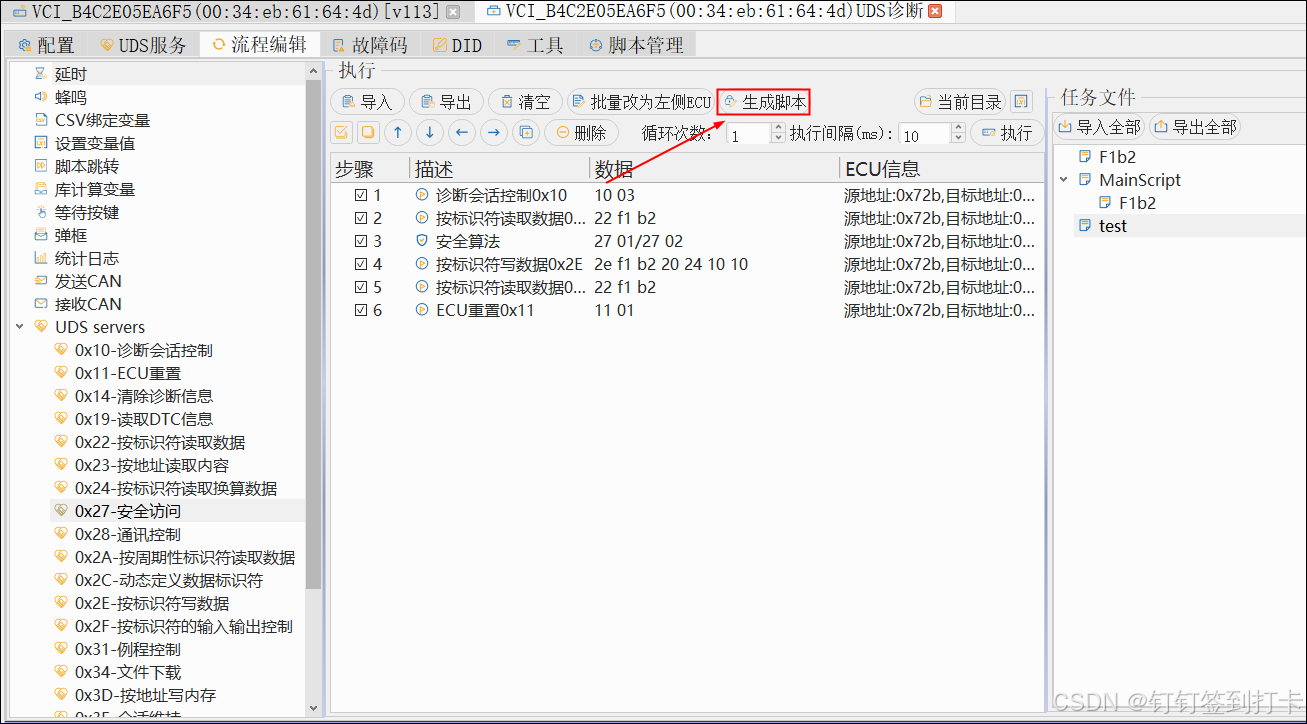

1.将更新流程转成脚本

2.将脚本写入OTL设备，设置脱机执行模式



 脱机刷写功能可以减少工程师出差量，只需要将更新脚本发给现场，现场工作人员导入设备进行操作就可以完成更新。
