CAN总线网络拓展保护中继器-CANBridge-100在储能消防领域的应用

随着全球能源转型的加速，储能市场需求将蓬勃发展。新型储能技术因其响应快、配置灵活、建设周期短等优势，成为行业发展的重点。储能电站的作用正从辅助服务转向电力系统主力。储能行业息息相关的是电池，因此储能行业的消防安全也是特别重要的一环。

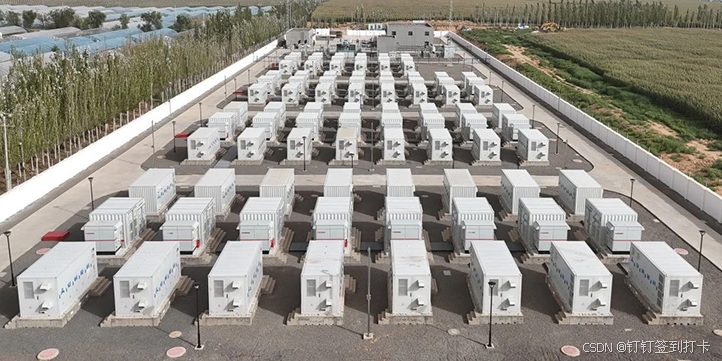

一个储能电站是由多个储能电池舱组成，每个电池舱都配备有消防柜，因此储能电池组成的网络也是整个消防安全网络。

消防主机之间走的是CAN通信，通信质量受到距离和电磁干扰的影响，从而使得消防网络出现问题，存在一定的安全隐患。

CANBridge-100中继器作用：

1. 中继作用，延长通信距离，增强信号通信质量
2. 信号隔离，增强总线抗干扰能力
3. 数据隔离，隔离错误数据减少总线故障
4. 透明传输，不影响两端通信
5. 支持多种波特率，5K~1M
6. 多个中继组网可以改变总线拓扑结构

添加CAN中继的目的：

1. 增强主控制室消防主机和电池舱消防柜之间的信号
2. 隔离电池舱产生的电磁干扰，保证消防主机之间的通信
3. 延长通信距离，可以适用于占地更大的储能电站

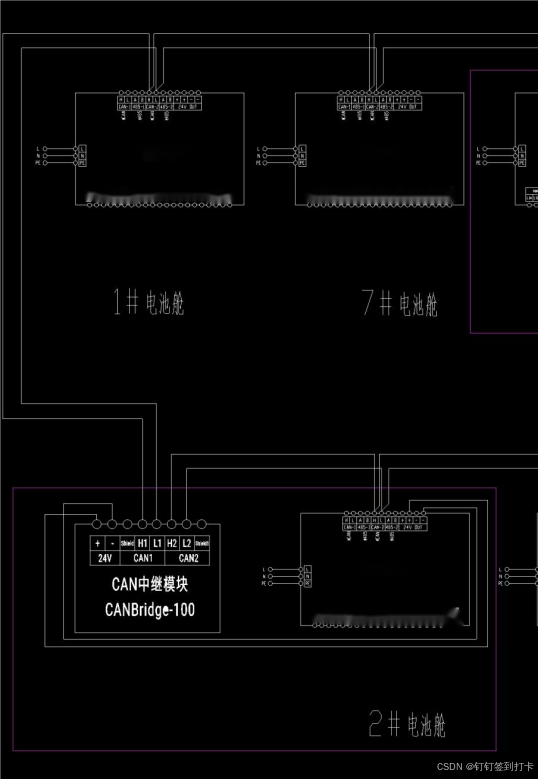

CAN中继添加的位置：

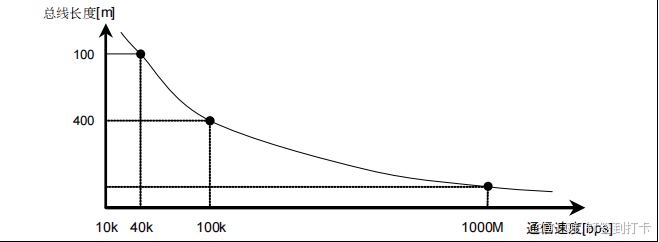

下图是CAN波特率对应通信距离参考值

CAN波特率越低，通信距离越长，但是允许传输的数据量会相对减少。现场不仅仅会考虑通信距离的问题，还需要考虑节点增多时数据传输不丢失，远端节点能够正常和主机建立通信。

因此，在适当的消防主机位置添加CAN总线中继器可以有效改善通信问题，保证整个消防网络正常运行。

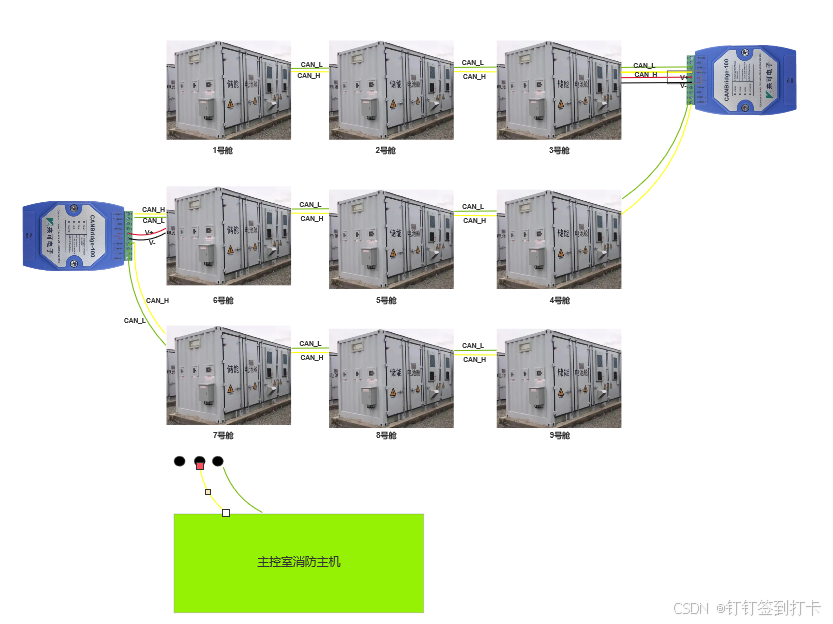

效果图如下所示，添加多个中继的目的是保证总线通信，使得主控室能够监控到所有的消防主机。
