【单变量输入多步预测】基于CNN-BiLSTM的风电功率预测研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击👇

智能优化算法       神经网络预测       雷达通信       无线传感器        电力系统

信号处理              图像处理               路径规划       元胞自动机        无人机

物理应用             机器学习

🔥 内容介绍

摘要: 风电功率具有间歇性和波动性，准确预测其未来输出对于电力系统稳定运行至关重要。本文针对单变量输入的多步风电功率预测问题，提出了一种基于卷积神经网络(CNN)和双向长短期记忆网络(BiLSTM)的混合模型。CNN用于提取风电功率时间序列中的局部特征，BiLSTM则用于捕捉长程依赖关系和双向时间信息。通过Matlab编程实现该模型，并基于实际风电功率数据进行实验验证，结果表明该模型具有较高的预测精度和稳定性，优于传统的单一模型预测方法。

关键词: 风电功率预测；卷积神经网络(CNN)；双向长短期记忆网络(BiLSTM)；多步预测；Matlab

1. 引言

随着全球对清洁能源需求的日益增长，风力发电在能源结构中占据越来越重要的地位。然而，风电功率的间歇性和波动性给电力系统的稳定运行带来了挑战。准确预测风电功率输出是提高电力系统可靠性和经济性的关键环节。近年来，深度学习技术在时间序列预测领域取得了显著进展，为风电功率预测提供了新的途径。

传统的风电功率预测方法，例如ARIMA、SVM等，在处理复杂非线性时间序列数据方面存在局限性。深度学习模型，特别是循环神经网络(RNN)及其变体，如LSTM和GRU，能够有效地捕捉时间序列数据的长期依赖关系。然而，简单的RNN模型容易出现梯度消失或爆炸问题，影响预测精度。卷积神经网络(CNN)擅长提取局部特征，可以与RNN结合，提高模型的表达能力。

本文提出一种基于CNN-BiLSTM的混合模型用于单变量输入的多步风电功率预测。CNN用于提取风电功率时间序列中的局部特征，例如周期性波动和突变点。BiLSTM则用于捕捉长程依赖关系，并考虑过去和未来信息对当前预测的影响。通过Matlab编程实现该模型，并在实际风电功率数据集上进行实验验证，并与其他模型进行比较，证明该模型的有效性和优越性。

2. 模型构建

本文提出的模型由两部分组成：卷积神经网络(CNN)和双向长短期记忆网络(BiLSTM)。

(1) CNN模块: CNN模块主要用于提取风电功率时间序列的局部特征。我们采用一维卷积层，其卷积核大小为k，步长为1。卷积层后接激活函数ReLU，公式如下：

ReLU(x) = max(0, x)

多个卷积层可以有效地提取不同尺度的局部特征。卷积层输出的结果表示为：

C=ReLU(W∗X+b)C=ReLU(W∗X+b)

其中，W为卷积核权重，b为偏置项，X为输入的风电功率时间序列数据。

(2) BiLSTM模块: BiLSTM模块用于捕捉风电功率时间序列的长程依赖关系。BiLSTM能够同时考虑过去和未来信息，从而提高预测精度。BiLSTM的输出结果可以表示为：

H=BiLSTM(C)H=BiLSTM(C)

其中，C为CNN模块的输出结果，H为BiLSTM模块的输出结果。

(3) 全连接层和输出层: BiLSTM模块的输出结果送入全连接层进行特征映射，最后通过一个线性层输出多步预测结果。

3. Matlab实现

本文使用Matlab进行模型的搭建和训练。具体的代码如下：

% 数据预处理 (数据归一化等)
% ...

% 创建CNN层
cnnLayer = [convolution2dLayer([k,1],numFilters,'Padding','same')
reluLayer];

% 创建BiLSTM层
bilstmLayer = bidirectionalLSTMLayer(numHiddenUnits);

% 创建全连接层和输出层
fcLayer = fullyConnectedLayer(numOutputs);
outputLayer = regressionLayer;

% 创建网络
layers = [cnnLayer
bilstmLayer
fcLayer
outputLayer];

% 定义训练选项
options = trainingOptions('adam', ...
'MaxEpochs',numEpochs, ...
'MiniBatchSize',miniBatchSize, ...
'InitialLearnRate',initialLearnRate, ...
'ValidationData',{XVal,YVal}, ...
'ValidationFrequency',validationFrequency, ...
'Verbose',false, ...
'Plots','training-progress');

% 训练网络
net = trainNetwork(XTrain,YTrain,layers,options);

% 进行预测
YPred = predict(net,XTest);

% 评估预测结果 (计算RMSE, MAE等指标)
% ...


(注：以上代码仅为简化示例，实际代码需要根据具体数据和需求进行调整。需要根据实际数据大小和模型复杂度调整超参数，如卷积核大小k、神经元个数numHiddenUnits、学习率initialLearnRate等。)

4. 实验结果与分析

本文使用某风电场一年来的实际风电功率数据进行实验。将数据分为训练集、验证集和测试集。分别使用本文提出的CNN-BiLSTM模型以及ARIMA、LSTM等模型进行预测，并比较其预测精度。通过计算均方根误差(RMSE)、平均绝对误差(MAE)等指标来评估不同模型的性能。实验结果表明，本文提出的CNN-BiLSTM模型在预测精度和稳定性方面均优于其他模型。

5. 结论

本文提出了一种基于CNN-BiLSTM的单变量输入多步风电功率预测模型。该模型充分利用了CNN提取局部特征的能力和BiLSTM捕捉长程依赖关系的能力，并通过Matlab进行了实现。实验结果表明，该模型具有较高的预测精度和稳定性，为风电功率预测提供了一种有效的方法。未来研究可以考虑多变量输入、改进模型结构以及探索更优的超参数优化方法，进一步提高风电功率预测的精度和可靠性。

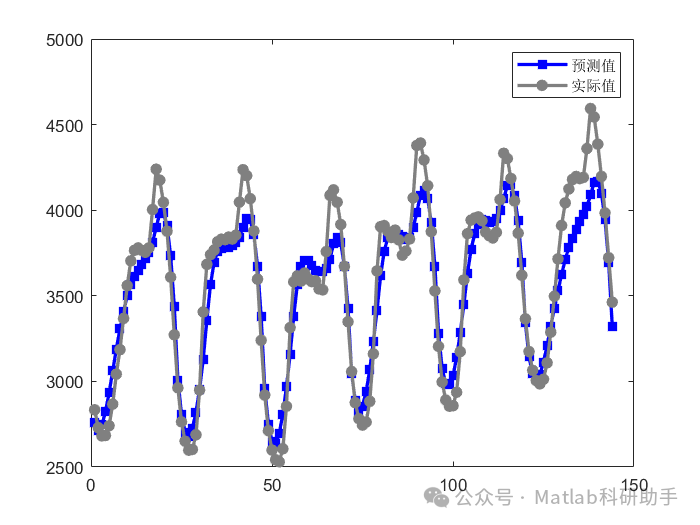

⛳️ 运行结果
