报错一：ERROR: Step bitgen is already run.

报错二：bit文件与设备不匹配问题

报错三：ERROR: location k14 is for dedicate pin. choose another pin for normal use.

报错四：ERROR: line: 2, set_pin_assignment {clk_24m} { location = k14; } is not a valid adc command.

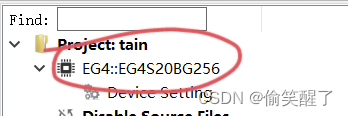

可能原因：未选择正确的芯片型号

解决方法：查看板子芯片型号，修改TD软件上的型号




被自己蠢到了，搞半天才发现弄错芯片型号😭

偷笑醒了
