需求 1：实现内部客户端（Client1 和 Client2）通过电信链路访问百度 web - 1

需求 2：实现内部客户端通过联通链路访问百度 web - 2

需求 3：配置链路冗余，当电信链路故障时自动切换到联通链路

需求 4：在防火墙 FW1 上配置 NAT，隐藏内部网络 IP

需求 5：配置远程管理，可从预启动设备管理网络设备

需求 1：实现内部客户端（Client1 和 Client2）通过电信链路访问百度 web - 1

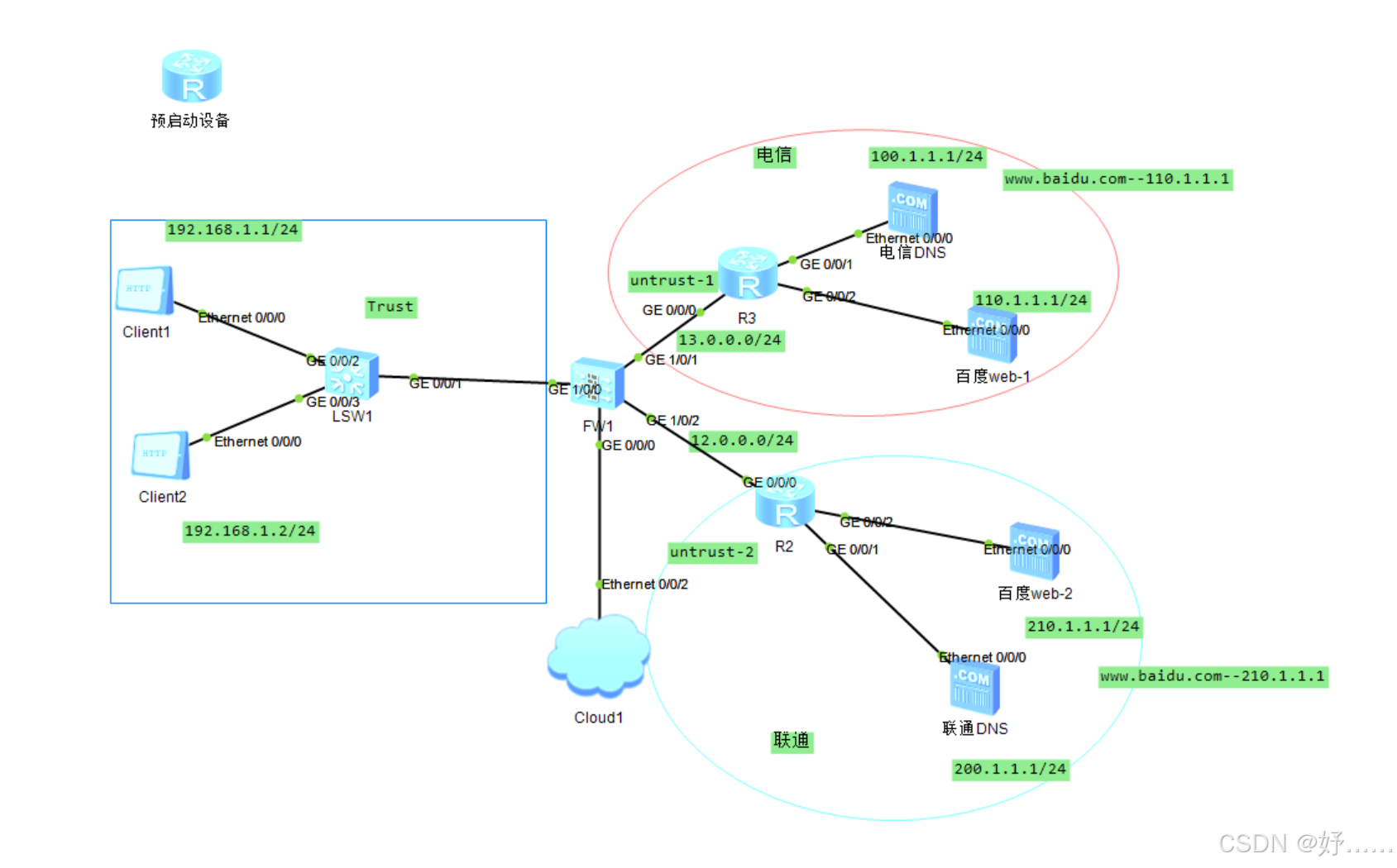

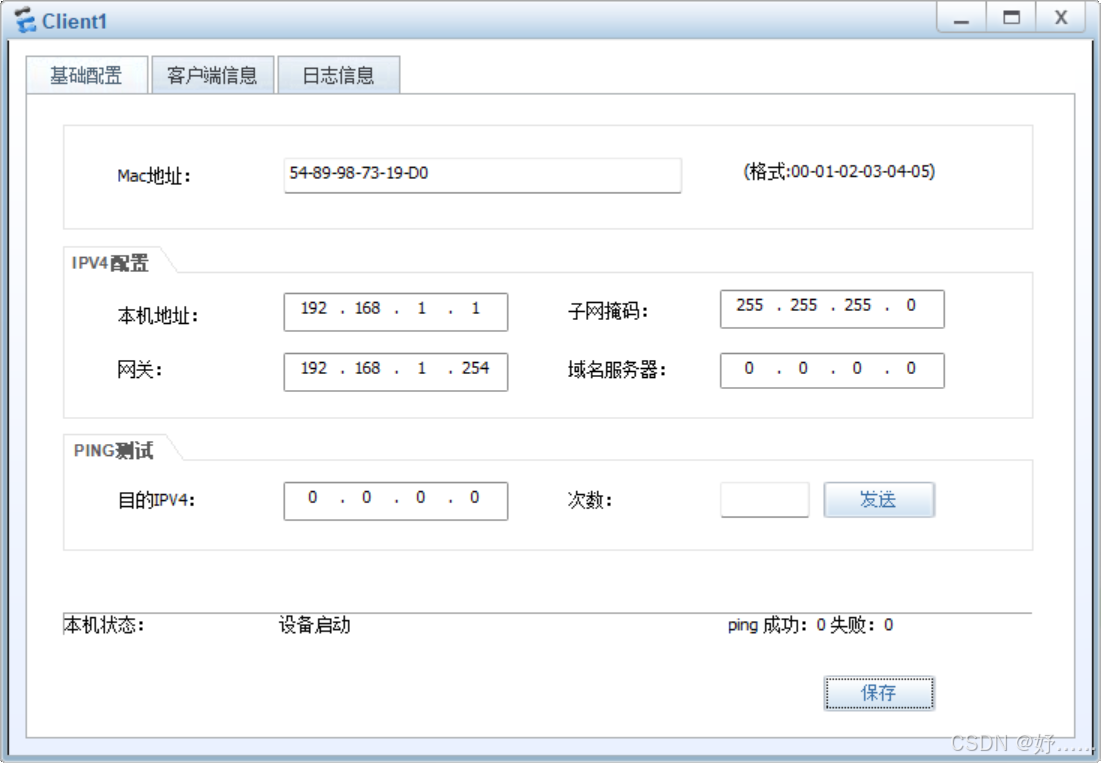

配置客户端 IP：
- 在 Client1 上，设置 IP 地址为 192.168.1.1，子网掩码 255.255.255.0，默认网关指向 LSW1 的 GE 0/0/2 接口。
- 在 Client2 上，设置 IP 地址为 192.168.1.2，子网掩码 255.255.255.0，默认网关指向 LSW1 的 GE 0/0/3 接口。

配置交换机 LSW1：

进入系统视图，将 GE 0/0/2、GE 0/0/3 端口划分到 VLAN 1（假设）。

将 GE 1/0/0 端口配置为 Trunk 口，允许 VLAN 1 通过。

[LSW1]interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-a
[LSW1-port-group-link-a]port default vlan 1

[LSW1]interface GigabitEthernet 0/0/3
[LSW1-GigabitEthernet0/0/3]port link-a
[LSW1-port-group-link-a]port default vlan 1

[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link - type trunk
[LSW1-GigabitEthernet0/0/1]port trunk allow - pass vlan 1

配置防火墙 FW1：
- 新建安全区域
  - ```
  [FW1-zone-test]firewall zone name untrust.1
  [FW1-zone-untrust.1]set priority 30
```

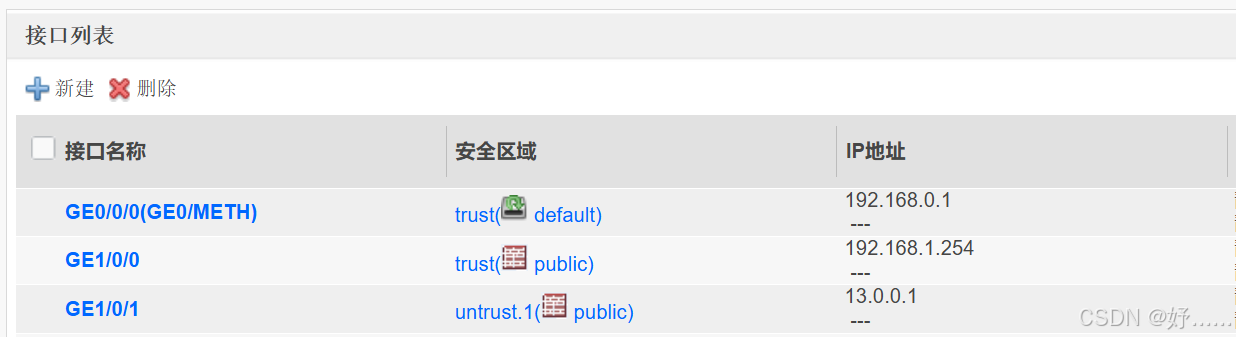

- 配置接口 IP，将 GE 1/0/0 接口 IP 设为 192.168.1.254/24（与客户端同网段网关），GE 1/0/1 接口 IP 设为 13.0.0.1/24。
- 将 GE 1/0/0 加入 Trust 区域，GE 1/0/1 加入 Untrust .1 区域。

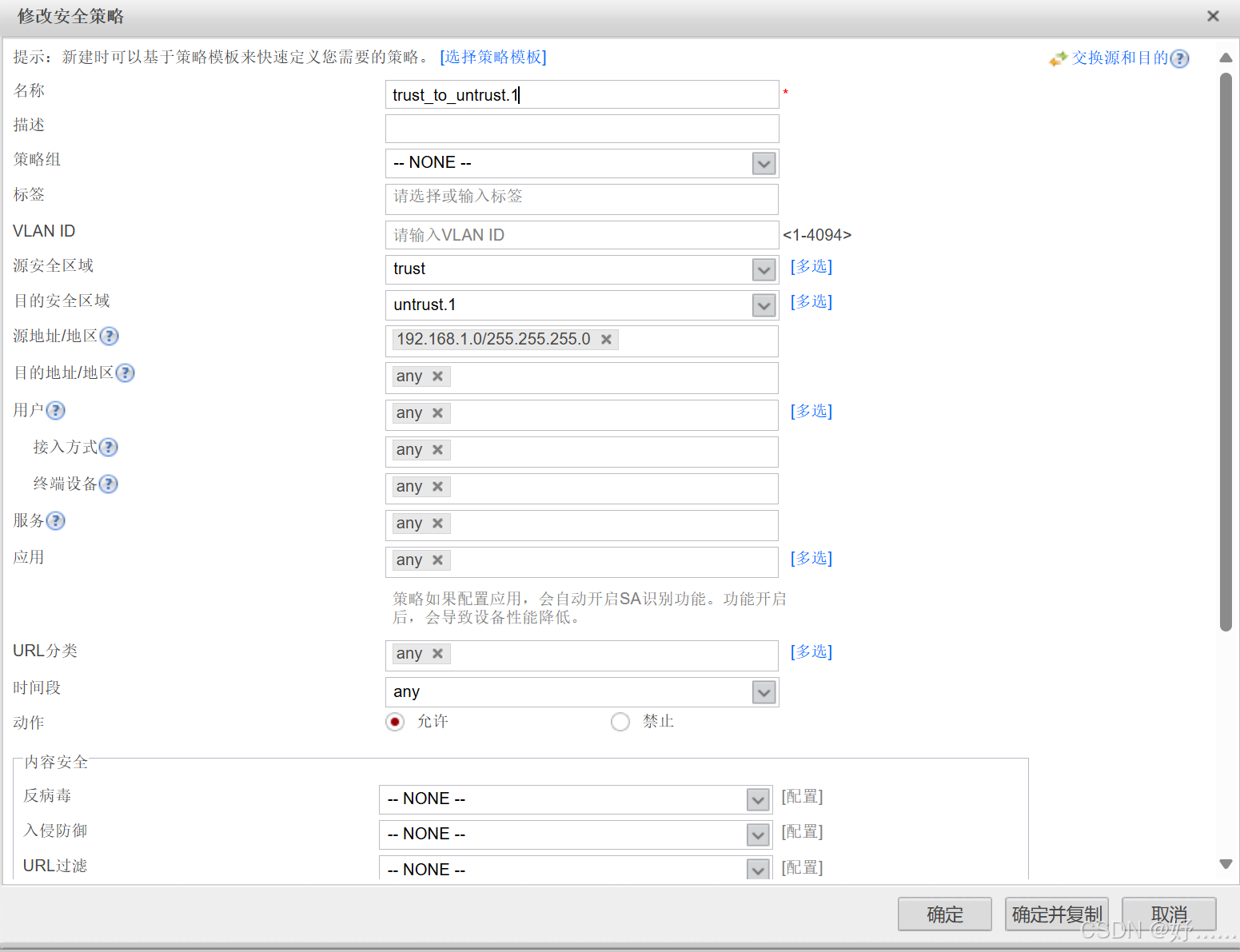

- 配置安全策略，允许 Trust 区域到 Untrust .1 区域的流量。
  - ```
  security - policy
  rule name trust_to_untrust.1
  source - zone trust
  destination - zone untrust.1
  source - address 192.168.1.0 mask 255.255.255.0
  action permit
```

配置路由器 R3：

配置接口 IP，GE 0/0/0 设为 13.0.0.2/24，GE 0/0/1 设为 100.1.1.2/24，GE 0/0/2 设为 110.1.1.2/24。

[R3]interface g0/0/1
[R3-GigabitEthernet0/0/1]ip address 100.1.1.2 255.255.255.0

[R3]interface g0/0/0
[R3-GigabitEthernet0/0/0]ip address 13.0.0.2 255.255.255.0

[R3]interface g0/0/2
[R3-GigabitEthernet0/0/2]ip address 110.1.1.2 255.255.255.0

配置静态路由，指向百度 web - 1 的网络。

[R3]ip route - static 110.1.1.0 255.255.255.0 110.1.1.1

需求 2：实现内部客户端通过联通链路访问百度 web - 2

防火墙 FW1：

新建安全区域

[FW1-zone-test]firewall zone name untrust.2
[FW1-zone-untrust.2]set priority 40

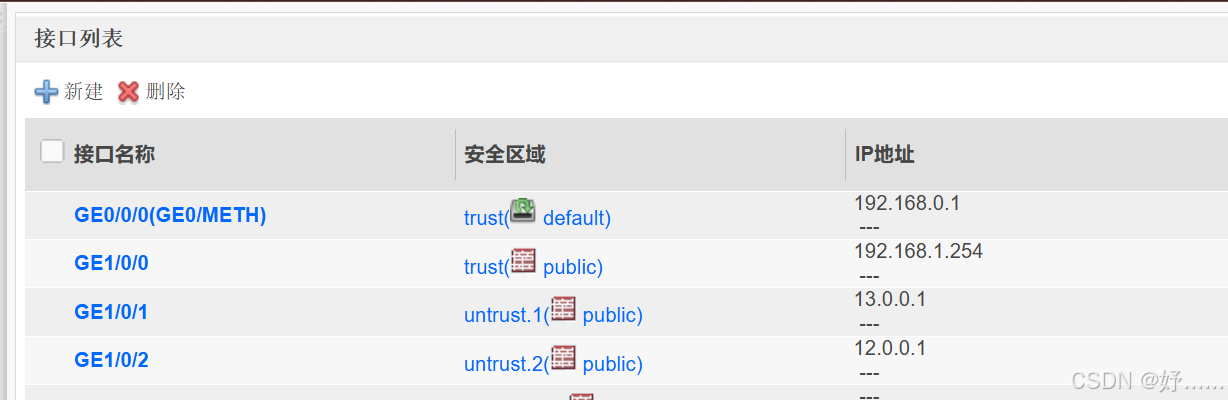

配置 GE 1/0/2 接口 IP 为 12.0.0.1/24，并加入 Untrust - 2 区域。

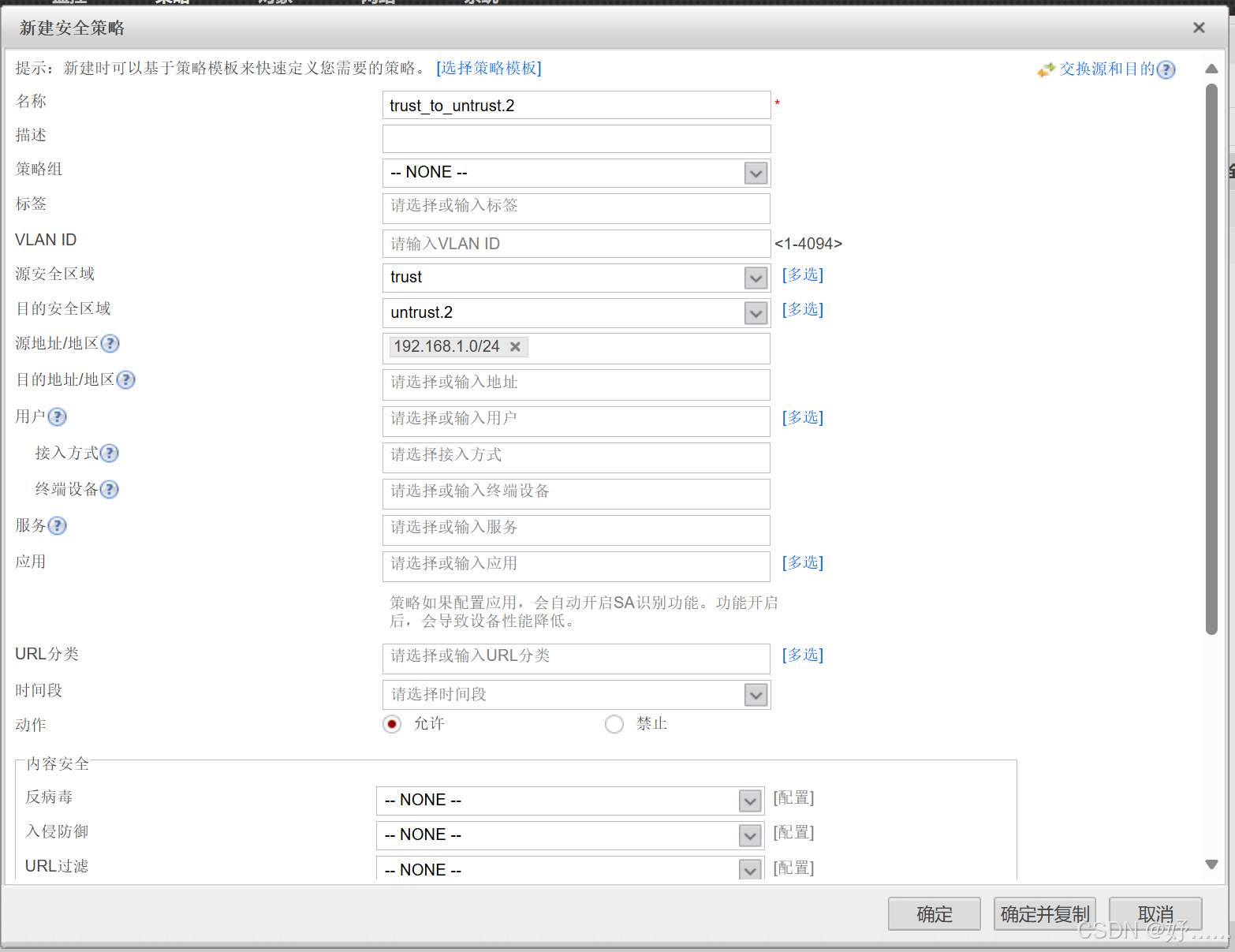

配置安全策略，允许 Trust 区域到 Untrust - 2 区域的流量。

security - policy
rule name trust_to_untrust.2
source - zone trust
destination - zone untrust.2
source - address 192.168.1.0 mask 255.255.255.0
action permit

路由器 R2：

配置接口 IP，GE 0/0/0 设为 12.0.0.2/24，GE 0/0/1 设为 210.1.1.2/24，GE 0/0/2 设为 200.1.1.2/24。

[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip address 12.0.0.2 255.255.255.0

[R2]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip address 210.1.1.2 255.255.255.0

[R2]interface g0/0/2
[R2-GigabitEthernet0/0/2]ip address 200.1.1.2 255.255.255.0

配置静态路由，指向百度 web - 2 的网络。

[R2]ip route - static 210.1.1.0 255.255.255.0 210.1.1.1

需求 3：配置链路冗余，当电信链路故障时自动切换到联通链路

防火墙 FW1：

配置浮动静态路由，联通链路的路由优先级低于电信链路。

[FW1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.2 preference 70
[FW1]ip route-static 0.0.0.0 0.0.0.0 13.0.0.2 preference 60

配置链路检测：
- 在防火墙 FW1 上配置 BFD（双向转发检测）与静态路由联动，检测电信链路状态。当电信链路故障时，自动切换到联通链路的路由。
- ```
[FW1]bfd

[FW1]interface GigabitEthernet 1/0/1
[FW1-GigabitEthernet1/0/1]bfd enable
[FW1]ip route-static 0.0.0.0 0.0.0.0 13.0.0.2 track bfd-session interface GigabitEthernet 1/0/1
```
需求 4：在防火墙 FW1 上配置 NAT，隐藏内部网络 IP
定义地址池：

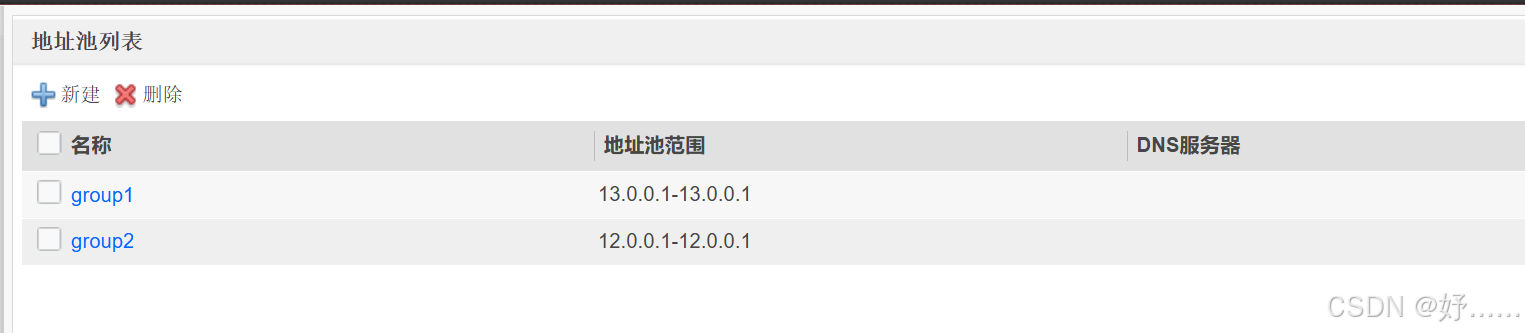

- 在防火墙 FW1 上定义 NAT 地址池，包含可用的公网 IP（假设电信和联通各有一个可用 IP）。
配置 NAT 策略：

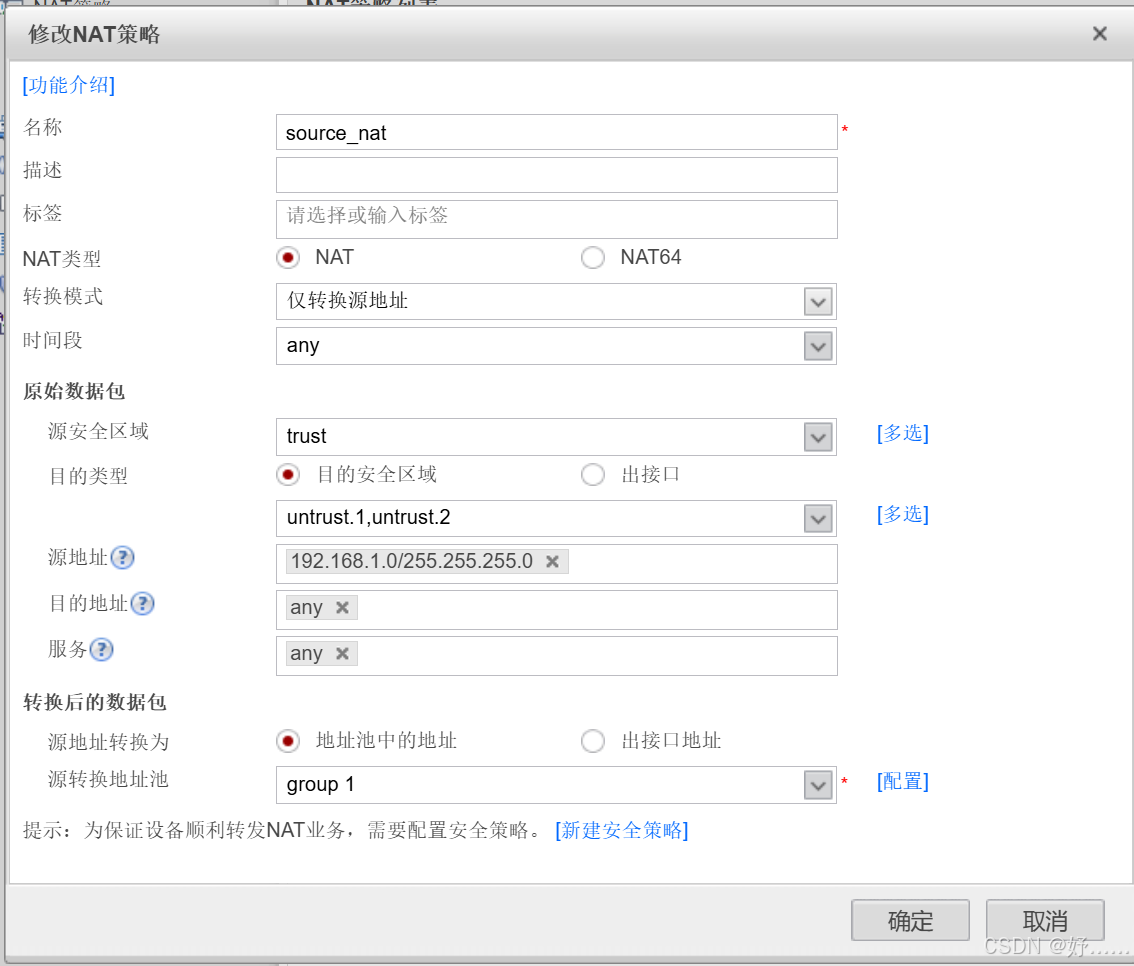

- 配置源 NAT 策略，将内部网络 192.168.1.0/24 的流量通过电信和联通地址池进行转换。
需求 5：配置远程管理，可从预启动设备管理网络设备
配置各设备管理 IP：
- 在 LSW1 上配置 VLANIF 接口 IP，用于远程管理。
- 在防火墙 FW1、路由器 R2 和 R3 上配置管理 IP，确保与预启动设备网络可达。
- ```
[LSW1]interface Vlanif 1
[LSW1-Vlanif1]ip address 192.168.1.253 255.255.255.0
```

开启设备远程管理功能：

在 LSW1 上开启 Telnet 服务，并配置用户名和密码。
在防火墙 FW1、路由器 R2 和 R3 上类似配置 Telnet 或 SSH 远程管理功能。

[LSW1]telnet server enable
[LSW1]user-interface vty 0 4
[LSW1-ui-vty0-4]authentication-mode aaa

[LSW1]aaa
[LSW1-aaa]local-user admin password simple admin
[LSW1-aaa]local-user admin privilege level 3
[LSW1-aaa]local-user admin service-type telnet
