双机热备旁挂组网实验

于 2025-02-28 18:13:21 发布
阅读量902 收藏 11
点赞数 22
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/2301_81538927/article/details/145934088
版权

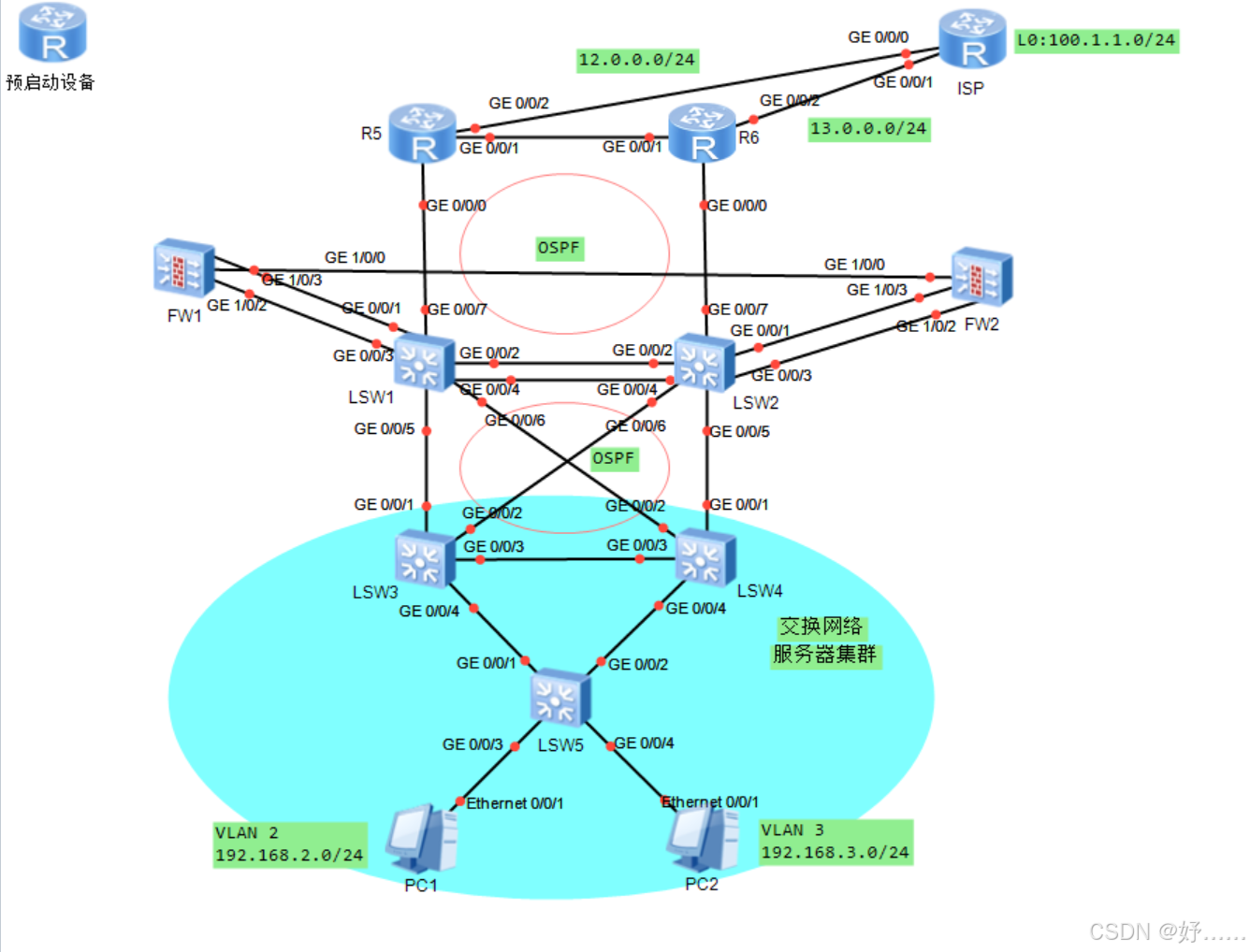

一、实验需求

1、SW3的流量
    正常情况下：SW1_VRF--->FW1--->SW1_Public--->R5
    故障情况下：SW2_VRF--->FW2--->SW2_Public--->R6
2、SW4的流量
    正常情况下：SW2_VRF--->FW2--->SW2_Public--->R6
    故障情况下：SW1_VRF--->FW1--->SW1_Public--->R5
3、交换网络负载均衡

二、实验配置

  • 二层交换机配置
  • SW3
  • [SW3]vlan batch 2 3
[SW3]interface GigabitEthernet 0/0/3
[SW3-GigabitEthernet0/0/3] port link-type trunk
[SW3-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3
[SW3]interface GigabitEthernet 0/0/4
[SW3-GigabitEthernet0/0/4] port link-type trunk
[SW3-GigabitEthernet0/0/4] port trunk allow-pass vlan 2 to 3

[SW3]stp enable
[SW3]stp mode mstp
[SW3]stp region-configuration
[SW3-mst-region]region-name aa
[SW3-mst-region]instance 1 vlan 2    ------实例1映射VLAN 2
[SW3-mst-region]instance 2 vlan 3    ------实例2映射VLAN 3
[SW3-mst-region]active region-configuration    ------激活配置
[SW3]stp instance 1 root primary      -----让实例1成为主根
[SW3]stp instance 2 root secondary      -----让实例2成为备份根
[SW3]stp instance 0 root primary    ---让实例0成为主根（可不写）

[SW3]interface Vlanif 2
[SW3-Vlanif2]ip address 192.168.2.1 24
[SW3-Vlanif2]vrrp vrid 1 virtual-ip 192.168.2.254     ----设置虚拟IP
[SW3-Vlanif2]vrrp vrid 1 priority 120    -----修改优先级
[SW3-Vlanif2]vrrp vrid 1 preempt-mode timer delay 20    ----设置抢占延迟时间为20s
[SW3-Vlanif2]vrrp vrid 1 track interface GigabitEthernet 0/0/1 reduced 15      ------监控上行接口
[SW3-Vlanif2]vrrp vrid 1 track interface GigabitEthernet 0/0/2 reduced 15

[SW3]interface Vlanif 3
[SW3-Vlanif3]ip add 192.168.3.1 24
[SW3-Vlanif3]vrrp vrid 1 virtual-ip 192.168.3.254
  • SW4
    • [SW4]vlan batch 2 3
[SW4]interface GigabitEthernet 0/0/3
[SW4-GigabitEthernet0/0/3] port link-type trunk
[SW4-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3
[SW4]interface GigabitEthernet 0/0/4
[SW4-GigabitEthernet0/0/4] port link-type trunk
[SW4-GigabitEthernet0/0/4] port trunk allow-pass vlan 2 to 3

[SW4]stp enable
[SW4]stp mode mstp
[SW4]stp region-configuration
[SW4-mst-region]region-name aa
[SW4-mst-region]instance 1 vlan 2
[SW4-mst-region]instance 2 vlan 3
[SW4-mst-region]active region-configuration
[SW4]stp instance 1 root secondary
[SW4]stp instance 2 root primary
[SW4]stp instance 0 root secondary

[SW4]interface Vlanif 2
[SW4-Vlanif2]ip add 192.168.2.2 24
[SW4-Vlanif2]vrrp vrid 1 virtual-ip 192.168.2.254

interface Vlanif3
 ip address 192.168.3.2 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.3.254
 vrrp vrid 1 priority 120
 vrrp vrid 1 preempt-mode timer delay 20
 vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 15
 vrrp vrid 1 track interface GigabitEthernet0/0/2 reduced 15
  •  SW5
    • [SW5]vlan batch 2 3
[SW5]interface GigabitEthernet 0/0/3
[SW5-GigabitEthernet0/0/3]port link-type access
[SW5-GigabitEthernet0/0/3]port default vlan 2
[SW5]interface GigabitEthernet 0/0/4
[SW5-GigabitEthernet0/0/4]port link-type access
[SW5-GigabitEthernet0/0/4]port default vlan 3
[SW5]interface GigabitEthernet 0/0/1
[SW5-GigabitEthernet0/0/1]port link-type trunk
[SW5-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
[SW5]interface GigabitEthernet 0/0/2
[SW5-GigabitEthernet0/0/2]port link-type trunk
[SW5-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 to 3

[SW5]stp enable
[SW5]stp mode mstp
[SW5]stp region-configuration
[SW5-mst-region]region-name aa
[SW5-mst-region]instance 1 vlan 2
[SW5-mst-region]instance 2 vlan 3
[SW5-mst-region]active region-configuration

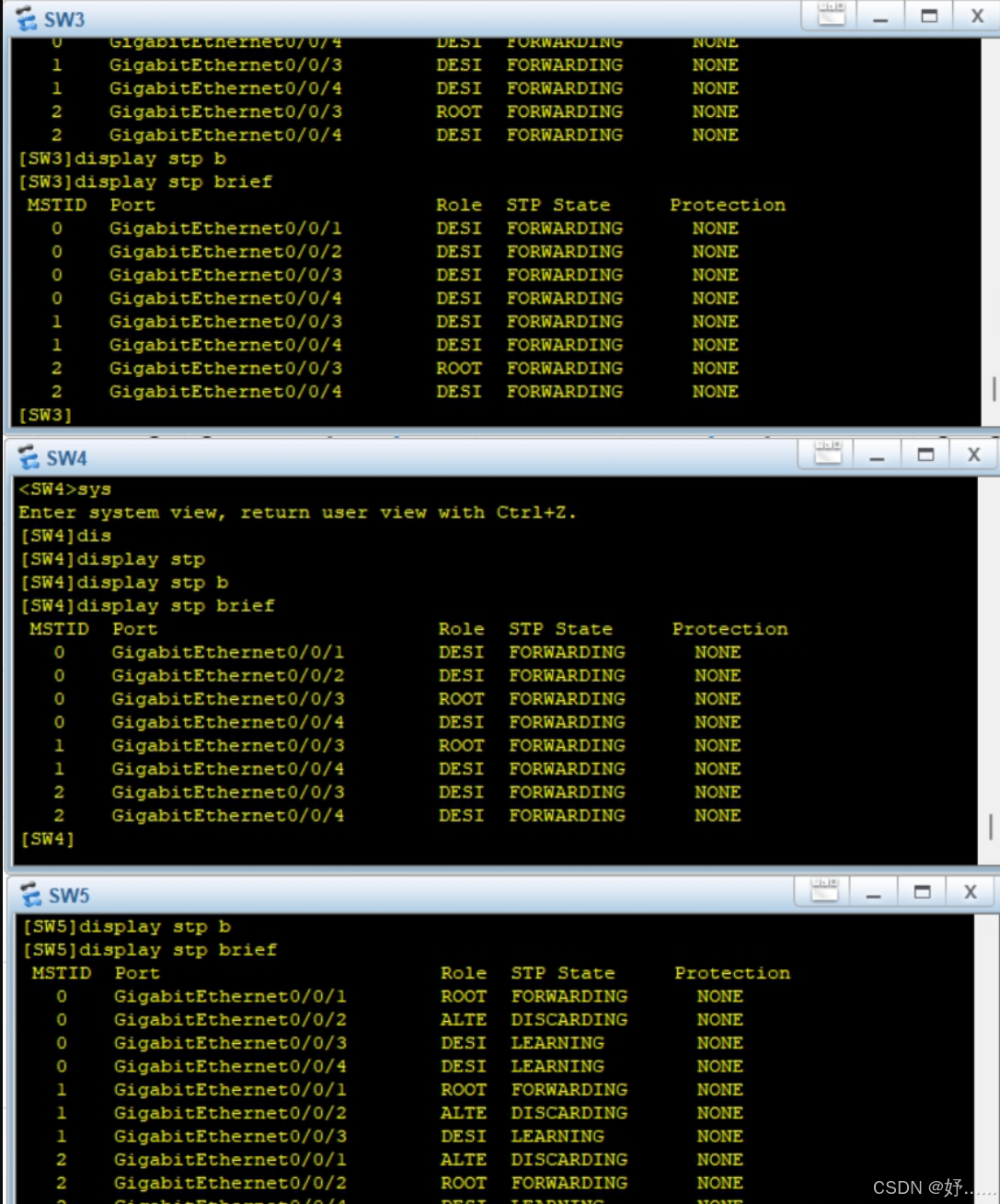

  • 查看STP生成树

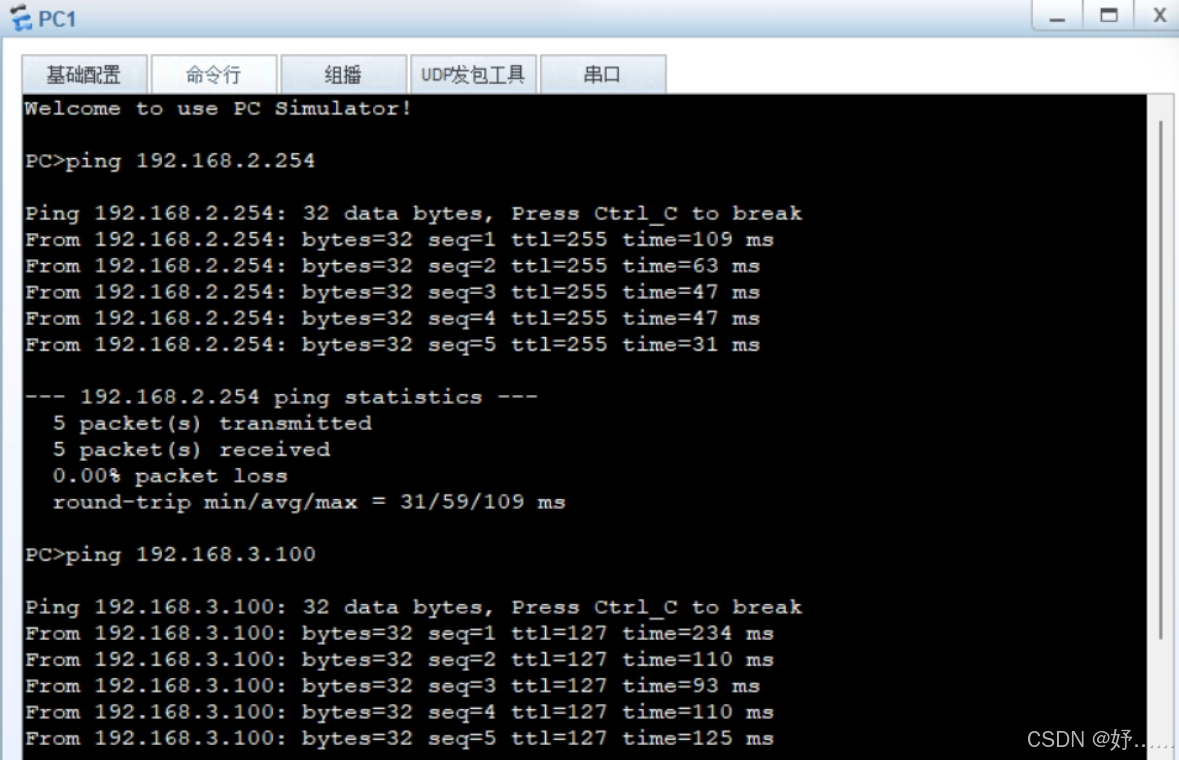

  •         测试
  • SW3
    • [SW3]vlan batch 103 203
[SW3]interface GigabitEthernet 0/0/1
[SW3-GigabitEthernet0/0/1]port link-type access
[SW3-GigabitEthernet0/0/1]port default vlan 103
[SW3-GigabitEthernet0/0/1]undo stp enable   -----关闭该接口的STP生成树
[SW3]interface GigabitEthernet 0/0/2
[SW3-GigabitEthernet0/0/2]port link-type access
[SW3-GigabitEthernet0/0/2]port default vlan 203
[SW3-GigabitEthernet0/0/2]undo stp enable

[SW3]interface Vlanif 103
[SW3-Vlanif103]ip add 10.10.3.3 24
[SW3]interface Vlanif 203
[SW3-Vlanif203]ip add 10.20.3.3 24

[SW3]ospf 1 router-id 3.3.3.3
[SW3-ospf-1]area 0
[SW3-ospf-1-area-0.0.0.0]network 10.10.3.3 0.0.0.0
[SW3-ospf-1-area-0.0.0.0]network 10.20.3.3 0.0.0.0
[SW3-ospf-1-area-0.0.0.0]network 192.168.2.1 0.0.0.0
[SW3-ospf-1-area-0.0.0.0]network 192.168.3.1 0.0.0.0
[SW3-ospf-1]silent-interface Vlanif 2     ----静默接口，避免SW3和SW4建立邻居
[SW3-ospf-1]silent-interface Vlanif 3
  • SW4
    • [SW4]vlan batch 104 204
[SW4]interface GigabitEthernet 0/0/1
[SW4-GigabitEthernet0/0/1]port link-type access
[SW4-GigabitEthernet0/0/1]port default vlan 204
[SW4-GigabitEthernet0/0/1]undo stp enable
[SW4]interface GigabitEthernet 0/0/2
[SW4-GigabitEthernet0/0/2]port link-type access
[SW4-GigabitEthernet0/0/2]port default vlan 104
[SW4-GigabitEthernet0/0/2]undo stp enable

[SW4]interface Vlanif 104
[SW4-Vlanif104]ip address 10.10.4.4 24
[SW4]interface Vlanif 204
[SW4-Vlanif204]ip add 10.20.4.4 24

[SW4]ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 10.10.4.4 0.0.0.0
  network 10.20.4.4 0.0.0.0
  network 192.168.2.2 0.0.0.0
  network 192.168.3.2 0.0.0.0

[SW4-ospf-1]silent-interface Vlanif 2
[SW4-ospf-1]silent-interface Vlanif 3
  •  配置VRF空间并配置VRF信息
    • [SW1]ip vpn-instance VRF      -----创建VRF空间
[SW1-vpn-instance-VRF]route-distinguisher 100:1    ----设定RD值
[SW1-vpn-instance-VRF-af-ipv4]vpn-target 100:1 both   ----设定RT值
[SW2]ip vpn-instance VRF
[SW2-vpn-instance-VRF]route-distinguisher 100:1
[SW2-vpn-instance-VRF-af-ipv4]vpn-target 100:1 both
  • 配置vlan信息
    • SW1
      •
        [SW1]vlan batch 102 103 104
[SW1]interface GigabitEthernet 0/0/6
[SW1-GigabitEthernet0/0/6]port link-type access
[SW1-GigabitEthernet0/0/6]port default vlan 103
[SW1-GigabitEthernet0/0/6]undo stp enable

[SW1]interface GigabitEthernet 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type trunk
[SW1-GigabitEthernet0/0/5]undo port trunk allow-pass vlan 1
[SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 102
[SW1-GigabitEthernet0/0/5]undo stp enable

[SW1]interface GigabitEthernet 0/0/7
[SW1-GigabitEthernet0/0/7]port link-type access
[SW1-GigabitEthernet0/0/7]port default vlan 104
[SW1-GigabitEthernet0/0/7]undo stp enable
  • SW2
    • [SW2]vlan batch 102 203 204
[SW2]interface GigabitEthernet 0/0/6
[SW2-GigabitEthernet0/0/6]port link-type access
[SW2-GigabitEthernet0/0/6]port default vlan 204
[SW2-GigabitEthernet0/0/6]undo stp enable

[SW2]interface GigabitEthernet 0/0/7
[SW2-GigabitEthernet0/0/7]port link-type access
[SW2-GigabitEthernet0/0/7]port default vlan 203
[SW2-GigabitEthernet0/0/7]undo stp enable

[SW2]interface GigabitEthernet 0/0/5
[SW2-GigabitEthernet0/0/5]port link-type trunk
[SW2-GigabitEthernet0/0/5]port trunk allow-pass vlan 102
[SW2-GigabitEthernet0/0/5]undo port trunk allow-pass vlan 1
[SW2-GigabitEthernet0/0/5]undo stp enable

  • 创建vlanif接口，将接口划入VRF空间
    • SW1：
[SW1]interface Vlanif 102
[SW1-Vlanif102]ip binding vpn-instance VRF   ----将接口划入到VRF这个交换机中，在接口进行配置之前执行
[SW1-Vlanif102]ip address 10.10.2.1 24

[SW1]interface Vlanif 103
[SW1-Vlanif103]ip binding vpn-instance VRF
[SW1-Vlanif103]ip add 10.10.3.1 24

[SW1]interface Vlanif 104
[SW1-Vlanif104]ip binding vpn-instance VRF
[SW1-Vlanif104]ip add 10.10.4.1 24

SW2：
[SW2]interface Vlanif 102
[SW2-Vlanif102]ip binding vpn-instance VRF
[SW2-Vlanif102]ip address 10.10.2.2 24

[SW2]interface Vlanif 203
[SW2-Vlanif203]ip binding vpn-instance VRF
[SW2-Vlanif203]ip address 10.20.3.2 24

[SW2]interface Vlanif 204
[SW2-Vlanif204]ip binding vpn-instance VRF
[SW2-Vlanif204]ip add 10.20.4.2 24
  • 测试
    • [SW2]ping -vpn-instance VRF 10.10.2.1
  PING 10.10.2.1: 56  data bytes, press CTRL_C to break
    Reply from 10.10.2.1: bytes=56 Sequence=1 ttl=255 time=80 ms
    Reply from 10.10.2.1: bytes=56 Sequence=2 ttl=255 time=30 ms
    Reply from 10.10.2.1: bytes=56 Sequence=3 ttl=255 time=50 ms
    Reply from 10.10.2.1: bytes=56 Sequence=4 ttl=255 time=50 ms
    Reply from 10.10.2.1: bytes=56 Sequence=5 ttl=255 time=60 ms

[SW2]ping -vpn-instance VRF 10.20.4.4
  PING 10.20.4.4: 56  data bytes, press CTRL_C to break
    Reply from 10.20.4.4: bytes=56 Sequence=1 ttl=255 time=70 ms
    Reply from 10.20.4.4: bytes=56 Sequence=2 ttl=255 time=50 ms
    Reply from 10.20.4.4: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 10.20.4.4: bytes=56 Sequence=4 ttl=255 time=40 ms
    Reply from 10.20.4.4: bytes=56 Sequence=5 ttl=255 time=50 ms
  • 配置VRF空间的OSPF
    • [SW1]ospf 1 router-id 1.1.1.1 vpn-instance VRF    ----代表在名称为VRF的VPN实例中配置ospf
[SW1-ospf-1]area 0
[SW1-ospf-1-area-0.0.0.0]network 10.10.2.1 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]network 10.10.3.1 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]network 10.10.4.1 0.0.0.0
[SW1-ospf-1]default-route-advertise

[SW2]ospf 1 router-id 2.2.2.2 vpn-instance VRF
[SW2-ospf-1]area 0
[SW2-ospf-1-area-0.0.0.0]network 10.10.2.2 0.0.0.0
[SW2-ospf-1-area-0.0.0.0]network 10.20.3.2 0.0.0.0
[SW2-ospf-1-area-0.0.0.0]network 10.20.4.2 0.0.0.0
[SW2-ospf-1]default-route-advertise
  • 路由配置策略
    • SW3
    • 将SW3本地发送的192.168.3.0/24路由的开销值改大，192.168.2.0/24路由开销值不变.通过重发布调用路由策略：重发布时不要引入其他路由信息。
      • 1、抓流量
[SW3]ip ip-prefix aa permit 192.168.2.0 24
[SW3]ip ip-prefix bb permit 192.168.3.0 24
2、做策略
[SW3]route-policy bb permit node 10
[SW3-route-policy]if-match ip-prefix bb
[SW3-route-policy]apply cost 5
[SW3]route-policy bb permit node 20
[SW3-route-policy]if-match ip-prefix aa
3、调用策略
[SW3]ospf 1
[SW3-ospf-1]import-route direct route-policy bb
    • SW4
    • 将SW4本地发送的192.168.2.0/24路由的开销值改大，192.168.3.0/24路由开销值不变.通过重发布调用路由策略：重发布时不要引入其他路由信息。
      • 1、抓流量
[SW4]ip ip-prefix aa permit 192.168.2.0 24
[SW4]ip ip-prefix bb permit 192.168.3.0 24
2、做策略
[SW4]route-policy aa permit node 10
[SW4-route-policy]if-match ip-prefix aa
[SW4-route-policy]apply cost 5
[SW4]route-policy aa permit node 20
[SW4-route-policy]if-match ip-prefix bb
3、调用策略
[SW4]ospf 1
[SW4-ospf-1]import-route direct route-policy aa

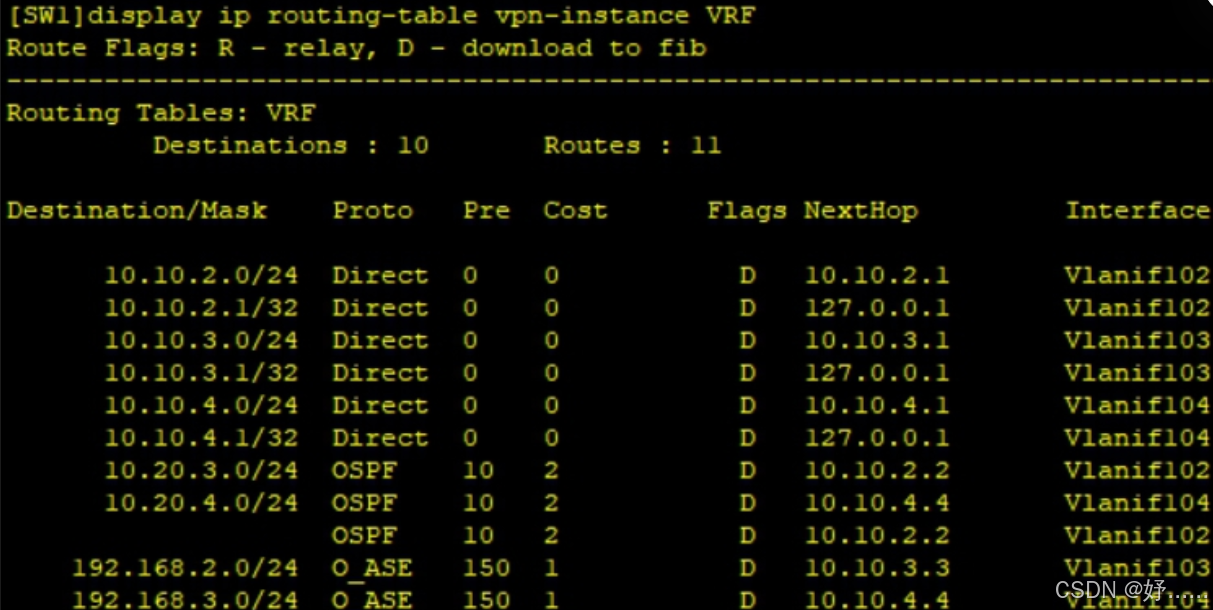

  • 查看更改后的VRF空间路由
  • VRF区域配置
    • SW1
      • [SW1]vlan batch 401 402
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 401 402
[SW1]interface GigabitEthernet 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type trunk
[SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 401 402

[SW1]interface Vlanif 401
[SW1-Vlanif401]ip binding vpn-instance VRF
[SW1-Vlanif401]ip address 10.40.1.1 24
[SW1-Vlanif401]vrrp vrid 1 virtual-ip 10.40.1.100
[SW1-Vlanif401]vrrp vrid 1 priority 120
[SW1-Vlanif401]vrrp vrid 1 preempt-mode timer delay 60
[SW1-Vlanif401]vrrp vrid 1 track interface GigabitEthernet 0/0/2 reduced 30

[SW1]interface Vlanif 402
[SW1-Vlanif402]ip binding vpn-instance VRF
[SW1-Vlanif402]ip address 10.40.2.1 24
[SW1-Vlanif402]vrrp vrid 2 virtual-ip 10.40.2.100
    • SW2
      • [SW2]vlan batch 401 402
[SW2]interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type trunk
[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 401 402
[SW2]interface GigabitEthernet 0/0/5
[SW2-GigabitEthernet0/0/5]port link-type trunk
[SW2-GigabitEthernet0/0/5]port trunk allow-pass vlan 401 402

[SW2]interface Vlanif 401
[SW2-Vlanif401]ip binding vpn-instance VRF
[SW2-Vlanif401]ip address 10.40.1.2 24
[SW2-Vlanif401]vrrp vrid 1 virtual-ip 10.40.1.100

[SW2]interface Vlanif 402
[SW2-Vlanif402]ip binding vpn-instance VRF
[SW2-Vlanif402]ip address 10.40.2.2 24
[SW2-Vlanif402]vrrp vrid 2 virtual-ip 10.40.2.100
[SW2-Vlanif402]vrrp vrid 2 priority 120
[SW2-Vlanif402]vrrp vrid 2 preempt-mode timer delay 60
[SW2-Vlanif402]vrrp vrid 2 track interface GigabitEthernet 0/0/3 reduced 30
    • FW1
      • [FW1]vlan batch 401 402 403 404
[FW1]interface GigabitEthernet 1/0/0
[FW1-GigabitEthernet1/0/0]ip add 10.10.10.1 30

[FW1]interface GigabitEthernet 1/0/1.401
[FW1-GigabitEthernet1/0/1.401]ip add 10.40.1.10 24
[FW1-GigabitEthernet1/0/1.401]vlan-type dot1q 401

[FW1]interface GigabitEthernet 1/0/1.402
[FW1-GigabitEthernet1/0/1.402]ip address 10.40.2.10 24
[FW1-GigabitEthernet1/0/1.402]vlan-type dot1q 402

[FW1]interface GigabitEthernet 1/0/2.403
[FW1-GigabitEthernet1/0/2.403]ip address 10.40.3.10 24
[FW1-GigabitEthernet1/0/2.403]vlan-type dot1q 403

[FW1]interface GigabitEthernet 1/0/2.404
[FW1-GigabitEthernet1/0/2.404]ip add 10.40.4.10 24
[FW1-GigabitEthernet1/0/2.404]vlan-type dot1q 404
    • FW2
      • [FW2]vlan batch 401 402 403 404
[FW2]interface GigabitEthernet 1/0/0
[FW2-GigabitEthernet1/0/0]ip add 10.10.10.2 30

[FW2]interface GigabitEthernet 1/0/2.401
[FW2-GigabitEthernet1/0/2.401]ip address 10.40.1.20 24
[FW2-GigabitEthernet1/0/2.401]vlan-type dot1q 401

[FW2]interface GigabitEthernet 1/0/2.402
[FW2-GigabitEthernet1/0/2.402]ip add 10.40.2.20 24
[FW2-GigabitEthernet1/0/2.402]vlan-type dot1q 402

[FW2]interface GigabitEthernet 1/0/1.403
[FW2-GigabitEthernet1/0/1.403]ip add 10.40.3.20 24
[FW2-GigabitEthernet1/0/1.403]vlan-type dot1q 403

[FW2]interface GigabitEthernet 1/0/1.404
[FW2-GigabitEthernet1/0/1.404]ip add 10.40.4.20 24
[FW2-GigabitEthernet1/0/1.404]vlan-type dot1q 404
  • 安全区域划分
    • FW1
      • [FW1]firewall zone trust
[FW1-zone-trust]add interface GigabitEthernet 1/0/1.401
[FW1-zone-trust]add interface GigabitEthernet 1/0/1.402

[FW1]firewall zone untrust
[FW1-zone-untrust]add interface GigabitEthernet 1/0/2.403
[FW1-zone-untrust]add interface GigabitEthernet 1/0/2.404

[FW1]firewall zone dmz
[FW1-zone-dmz]add interface GigabitEthernet 1/0/0
    • FW2
      • [FW2]firewall zone trust
[FW2-zone-trust]add interface GigabitEthernet 1/0/2.401
[FW2-zone-trust]add interface GigabitEthernet 1/0/2.402

[FW2]firewall zone untrust
[FW2-zone-untrust]add interface GigabitEthernet 1/0/1.403
[FW2-zone-untrust]add interface GigabitEthernet 1/0/1.404

[FW2]firewall zone dmz
[FW2-zone-dmz]add interface GigabitEthernet 1/0/0
  • SW1、SW2的public区域配置
    • SW1
      • [SW1]vlan batch 403 404
[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 403 404

[SW1]interface GigabitEthernet 0/0/4
[SW1-GigabitEthernet0/0/4]port link-type trunk
[SW1-GigabitEthernet0/0/4]port trunk allow-pass vlan 403 404

[SW1]interface Vlanif 403
[SW1-Vlanif403]ip address 10.40.3.1 24
[SW1-Vlanif403]vrrp vrid 3 virtual-ip 10.40.3.100
[SW1-Vlanif403]vrrp vrid 3 priority 120
[SW1-Vlanif403]vrrp vrid 3 preempt-mode timer delay 60
[SW1-Vlanif403]vrrp vrid 3 track interface GigabitEthernet 0/0/3 reduced 30

[SW1]interface Vlanif 404
[SW1-Vlanif404]ip add 10.40.4.1 24
[SW1-Vlanif404]vrrp vrid 4 virtual-ip 10.40.4.100
    • SW2
      • [SW2]vlan batch 403 404
[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type trunk
[SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 403 404

[SW2]interface GigabitEthernet 0/0/4
[SW2-GigabitEthernet0/0/4]port link-type trunk
[SW2-GigabitEthernet0/0/4]port trunk allow-pass vlan 403 404

[SW2]interface  Vlanif 403
[SW2-Vlanif403]ip address 10.40.3.2 24
[SW2-Vlanif403]vrrp vrid 3 virtual-ip 10.40.3.100

[SW2]interface Vlanif 404
[SW2-Vlanif404]ip address 10.40.4.2 24
[SW2-Vlanif404]vrrp vrid 4 virtual-ip 10.40.4.100
[SW2-Vlanif404]vrrp vrid 4 priority 120
[SW2-Vlanif404]vrrp vrid 4 preempt-mode timer delay 60
[SW2-Vlanif404]vrrp vrid 4 track interface GigabitEthernet 0/0/2 reduced 30
    • 路由补充
      • SW1上行路由：（VRF）
[SW1]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.1.200
[SW1]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.2.200 preference 70

SW1下行路由：（Public）
[SW1]ip route-static 192.168.0.0 16 10.40.3.200
[SW1]ip route-static 192.168.0.0 16 10.40.4.200 preference 70


SW2上行路由：（VRF）
[SW2]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.2.200
[SW2]ip route-static vpn-instance VRF 0.0.0.0 0 10.40.1.200 preference 70

SW2下行路由：（Public）
[SW2]ip route-static 192.168.0.0 16 10.40.4.200
[SW2]ip route-static 192.168.0.0 16 10.40.3.200 preference 70
  • 防火墙双机热备配置
    • FW1
      • FW1下行接口：（VRF）
[FW1]interface GigabitEthernet 1/0/1.401
[FW1-GigabitEthernet1/0/1.401]vrrp vrid 5 virtual-ip 10.40.1.200 active
[FW1]interface GigabitEthernet 1/0/1.402
[FW1-GigabitEthernet1/0/1.402]vrrp vrid 6 virtual-ip 10.40.2.200 standby

FW1上行接口：（Public）
[FW1]interface GigabitEthernet 1/0/2.403
[FW1-GigabitEthernet1/0/2.403]vrrp vrid 7 virtual-ip 10.40.3.200 active
[FW1]interface GigabitEthernet 1/0/2.404
[FW1-GigabitEthernet1/0/2.404]vrrp vrid 8 virtual-ip 10.40.4.200 standby

[FW1]hrp mirror session enable      ------开启快速备份功能
[FW1]hrp interface GigabitEthernet 1/0/0 remote 10.10.10.2    ----定义心跳线和对端IP
[FW1]hrp enable    -----启动HRP协议

FW1上行路由配置：
HRP_S[FW1]ip route-static 0.0.0.0 0 10.40.3.100
HRP_S[FW1]ip route-static 0.0.0.0 0 10.40.4.100 preference 70

FW1下行路由配置：（192.168.2.0/24和192.168.3.0/24两个网段汇聚成192.168.0.0/16网段）
HRP_M[FW1]ip route-static 192.168.0.0 16 10.40.1.100
HRP_M[FW1]ip route-static 192.168.0.0 16 10.40.2.100 preference 70
    • FW2
      • FW2下行接口：（VRF）
[FW2]interface GigabitEthernet 1/0/2.401
[FW2-GigabitEthernet1/0/2.401]vrrp vrid 5 virtual-ip 10.40.1.200 standby
[FW2]interface GigabitEthernet 1/0/2.402
[FW2-GigabitEthernet1/0/2.402]vrrp vrid 6 virtual-ip 10.40.2.200 active

FW2上行接口：（Pubilc）
[FW2]interface GigabitEthernet 1/0/1.403
[FW2-GigabitEthernet1/0/1.403]vrrp vrid 7 virtual-ip 10.40.3.200 standby
[FW2]interface GigabitEthernet 1/0/1.404
[FW2-GigabitEthernet1/0/1.404]vrrp vrid 8 virtual-ip 10.40.4.200 active

[FW2]hrp mirror session enable
[FW2]hrp interface GigabitEthernet 1/0/0 remote 10.10.10.1
[FW2]hrp enable

FW2上行路由配置：
HRP_S[FW2]ip route-static 0.0.0.0 0 10.40.4.100
HRP_S[FW2]ip route-static 0.0.0.0 0 10.40.3.100 preference 70

FW2下行路由配置：
HRP_S[FW2]ip route-static 192.168.0.0 16 10.40.2.100
HRP_S[FW2]ip route-static 192.168.0.0 16 10.40.1.100 preference 70
  • 安全策略配置
    • HRP_M[FW1]security-policy  (+B)
HRP_M[FW1-policy-security]rule name trust_to_untrust (+B)
HRP_M[FW1-policy-security-rule-trust_to_untrust]source-zone trust  (+B)
HRP_M[FW1-policy-security-rule-trust_to_untrust]destination-zone untrust  (+B)
HRP_M[FW1-policy-security-rule-trust_to_untrust]source-address 192.168.0.0 16 (+B)
HRP_M[FW1-policy-security-rule-trust_to_untrust]action permit  (+B)
  • 核心边界配置
    • SW1
      • [SW1]vlan batch 11 12
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 11
[SW1-GigabitEthernet0/0/1]undo stp enable

[SW1]interface GigabitEthernet 0/0/4
[SW1-GigabitEthernet0/0/4]port trunk allow-pass vlan 12
[SW1-GigabitEthernet0/0/4]undo stp enable

[SW1]interface Vlanif 11
[SW1-Vlanif11]ip address 10.11.1.1 24
[SW1]interface Vlanif 12
[SW1-Vlanif12]ip add 10.12.1.1 24

[SW1]ospf 2 router-id 1.1.1.1
[SW1-ospf-2]area 0
[SW1-ospf-2-area-0.0.0.0]network 10.11.1.1 0.0.0.0
[SW1-ospf-2-area-0.0.0.0]network 10.12.1.1 0.0.0.0
    • SW2
      • [SW2]vlan batch 12 22
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 22
[SW2-GigabitEthernet0/0/1]undo stp enable

[SW2]interface GigabitEthernet 0/0/4
[SW2-GigabitEthernet0/0/4]port trunk allow-pass vlan 12
[SW2-GigabitEthernet0/0/4]undo stp enable

[SW2]interface Vlanif 12
[SW2-Vlanif12]ip address 10.12.1.2 24
[SW2]interface Vlanif 22
[SW2-Vlanif22]ip address 10.22.2.1 24

[SW2-ospf-2]dis th
ospf 2 router-id 2.2.2.2
 area 0.0.0.0
  network 10.12.1.2 0.0.0.0
  network 10.22.2.1 0.0.0.0
    • R1
      • [R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.11.1.2 24
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ip address 10.12.2.1 24

[R1-ospf-1]display this
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 10.11.1.2 0.0.0.0
  network 10.12.2.1 0.0.0.0
    • R2
      • [R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip add 10.22.2.2 24
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip add 10.12.2.2 14

[R2]ospf 1 router-id 4.4.4.4
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.22.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 10.12.2.2 0.0.0.0
  • 最外层网络
    • R1
      • [R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ip add 12.0.0.1 24
[R1]ip route-static 0.0.0.0 0 12.0.0.100
[R1-ospf-1]default-route-advertise      -------下放缺省路由

[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255
[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]nat outbound 2000     ---调用
    • R2
      • [R2]interface GigabitEthernet 0/0/2
[R2-GigabitEthernet0/0/2]ip add 13.0.0.1 24
[R2]ip route-static 0.0.0.0 0 13.0.0.100
[R2-ospf-1]default-route-advertise

[R2]acl 2000
[R2-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255
[R2]int g 0/0/2
[R2-GigabitEthernet0/0/2]nat outbound 2000
    • ISP
      • [ISP]interface GigabitEthernet 0/0/0
[ISP-GigabitEthernet0/0/0]ip add 12.0.0.100 24
[ISP]interface GigabitEthernet 0/0/1
[ISP-GigabitEthernet0/0/1]ip add 13.0.0.100 24
[ISP]interface LoopBack 0
[ISP-LoopBack0]ip add 100.1.1.1 24
    • 在SW1和SW2的OSPF进程2中引入静态路由
      • [SW1-ospf-2]import-route static
[SW2-ospf-2]import-route static
妤......
关注
企业无线架构——旁挂式组网
A soul tortured by desire
07-10 1953
基本配置流程 配置AP、AC和周边网络设备之间实现网络互通。 配置AP上线。 a、创建AP组，用于将需要进行相同配置的AP都加入到AP组，实现统一配置。 b、配置AC的系统参数，包括国家码、AC与AP之间通信的源接口。 c、配置AP上线的认证方式并离线导入AP，实现AP正常上线。 配置WLAN业务参数，实现STA访问WLAN网络功能。 ...
双机热备综合实验（VRRP+OSPF+VTP+NAT+DHCP+PVSTP+单臂路由）
qq_62311779的博客
08-09 1948
一、双机热备实验： （1）实验拓扑： （2）实验需求： （3）实验思路： （4）相关配置：
AP+AC旁挂式组网（简单易懂！新手必看！）
热门推荐
qq_49098168的博客
03-18 2万+
胖AP（Fat AP）指具备全部网络控制功能的AP，包括数据转发、流量管理、认证授权、安全策略等。这种AP可以单独工作，但通常需要配合控制器一起使用，以实现集中管理和控制，提高网络的可靠性和安全性。胖AP相对于瘦AP而言，更加复杂，成本也更高。 瘦AP（Thin AP）指只具备数据转发功能的AP，所有网络控制功能都由控制器来完成，因此它的管理和配置都是由控制器下发的。这种AP相对于胖AP来说，更加简单，成本也更低，并且可以实现快速部署和扩展，适用于覆盖区域较大、需要频繁变更的场所。
生命在于研究——ensp配置旁挂三层组网示例【OSPF+两个无线网络WPAPSK认证+DHCP】
易水哲的博客
08-09 1万+
ensp配置旁挂三层组网示例【OSPF+两个无线网络WPAPSK认证+DHCP】 一、业务需求 1、路由使用OSPF，Vlan的网关配置在LSW1上。 2、WLan采用三层组网、AC旁挂模式。 3、创建两个无线网络，分别为ycu和guest，其中ycu网络的密码为“peiyimiao”，业务数据采用直接转发模式；guest网络的密码为guest，业务数据采用隧道转发模式。 4、DHCP配置在AC上，给AP使用的DHCP名为ap，给ycu使用的DHCP名为ycu，给guest使用的DHCP名为guest。 5
wlan旁挂式组网的基本配置
最新发布
2401_86759450的博客
09-28 1098
AC6005-wlan-vap-prof-wlan-net]service-vlan vlan-pool sta-pool vap绑定vlan组。[AC6005-wlan-vap-prof-wlan-net]ssid-profile wlan-net vap绑定ssid模板。[AC6005-wlan-vap-prof-wlan-net]security-profile wlan-net vap绑定安全模板。ssid模板的名字为wlan-net，ssid的名字也为wlan-net。
HUAWEI-Ensp模拟器 双机热备传统方式.docx
11-12
### HUAWEI-Ensp模拟器 双机热备传统方式 #### 双机热备份简介 **定义**：双机热备份（Hot-Standby Backup）是一种高可用性的解决方案，通过设置主用（Master）设备和备用（Backup）设备来确保系统的连续性和稳定...
防火墙双机热备
Limit_23的博客
07-27 2215
FW_A作为VRRP备份组1和3的Master设备，VRRP备份组2和4的Backup设备；分别将两台交换机的三个接口加入同一个VLAN（华为设备接口默认在VLAN 1），将内网PC1的默认网关设置为VRRP备份组3的虚拟IP地址10.3.0.1，内网Client1的默认网关设置为VRRP备份组4的虚拟IP地址10.3.0.2。配置R1接口地址，且在Router上配置到内网的等价路由，路由下一跳分别指向VRRP备份组1和VRRP备份组2的虚拟IP地址。双机热备状态成功建立后，在FW_A上配置安全策略。
防火墙双机热备带宽管理综合实验
m0_75208155的博客
07-20 925
1、对现有网络进行改造升级，将当个防火墙组网改成双机热备的组网形式，做负载分担模式，游客区和DMZ区走FW3，生产区和办公区的流量走FW1。2、办公区上网用户限制流量不超过100M，其中销售部人员在其基础上限制流量不超过60M，且销售部一共10人，每人限制流量不超过6M。5、外网访问内网服务器，下行流量不超过40M，DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。外网访问内网服务器，下行流量不超过40M，DMZ中的每台服务器限制对外提供的最大下行带宽不超过20M。
ensp综合实验-基于防火墙双机热备的企业网
weixin_47171032的博客
08-06 2231
主要介绍基于防火墙双机热备的企业网
ensp中防火墙双机热备配置实验
qq_44845384的博客
11-16 5705
ensp中防火墙双机热备配置实验
双机热备实验——（VRRP技术+HSRP技术）讲解+配置
qq_62311779的博客
03-10 8203
目录 一、双机热备（冗余技术）简介： 二、HSRP 技术简介： 三、VRRP技术简介： 四、HSRP配置： 五、VRRP配置： 一、双机热备（冗余技术）简介： 两核心交换机，业务流量优先从主核心交换机上传递，当核心宕机或者出现故障，业务流量会从备交换机上传递，（备交换机承接主交换机的任务）10-15s 当备设备过了三个周期后还没有收到主设备的hello包，就认为主设备宕机出现故障，备设备就升级为主设备，负责下面业务转发 ———————————————————————————...
WLAN旁挂式组网，直连转发
weixin_45311986的博客
02-21 1044
测试，连接wifi，访问外网200.1.1.1，抓包即可。配置完，接口dhcp后就AP就可以自动获取ip地址。绑定vap模板A，开启所有radio频道。，作为移动设备网关，分配。设置认证模式为mac认证。
华为AC旁挂二层组网配置详解：从DHCP部署到无线业务配置，完成网络搭建
Richardlygo的博客
08-28 5761
转发模式，我们还是选择直接转发，业务数据，也是就手机电脑连接到这个jidaoge-wifi这个无线信号的上网数据，直接通过AP转发到POE交换机G1/0/1和G1/0/2两个接口，然后数据再通过POE交换机的G1/0/24转发到二层普通交换机的G1/0/24，然后由二层普通交换机的G1/0/22转发到防火墙的G0/0/4接口。然后再到POE交换机上测试，电脑连接到到POE交换机的G1/0/3，把POE交换机上的G1/0/3接口划分到vlan20，查看一下电脑是否可以拿到vlan20地址。
AC旁挂组网
qq_45555427的博客
06-10 4813
设备清单： 1、AR2240C--出局 2、S5720-28TP-PWR-LI-AC--接入交换机 3、AC6507S——wu'xiang
WLAN组网介绍
曹世宏的博客
05-18 2万+
WLAN组网方式介绍 胖AP设备的典型组网： 家庭网络组网模式： 图：家庭或SOHO网络的组网模式 在家庭或者SOHO中，由于所需要的无线覆盖范围小，一般采用胖AP组网。而胖AP可以不仅实现无线覆盖的要求，还可以同时作为路由器，实现对有线网络的路由转发。 企业网络组网模式： 图：企业网络的组网模式 在企业网络或者其他大型场所中，所需要的无线覆盖范围比较大，若采用胖AP组网...
WLAN无线技术之旁挂二层组网配置AC+AP+ENSP组网配置
Bert_Wang的博客
11-05 1万+
WLAN配置实现 二、WLAN旁挂隧道转发 1、AC配置，配置AC作为DHCP服务器为AP分配管理IP [AC6605]dhcp enable//开启DHCP [AC6605]vlan 100 [AC6605-vlan100]vlan 101 [AC6605-vlan100]int vlan 100 [AC6605-Vlanif100]ip add 172.16.100.1 24 [AC6605-Vlanif100]dhcp select interface //开启接口分配IP地.
WLAN实验-旁挂三层组网隧道转发
qq_45959697的博客
03-20 1万+
旁挂三层组网隧道转发
AC（V2R6&R7版本）配置旁挂二层组网直接转发示例【AP+二层交换机+三层交换机+旁挂AC+出口网关】
zjc801的专栏
05-14 1万+
业务需求企业有出口网关、接入交换机、汇聚交换机（三层交换机）、AC和AP设备，希望能够部署无线网络，为员工提供无线上网服务。 组网规划AC组网方式：旁挂二层组网。业务数据转发方式：直接转发（缺省方式）。DHCP部署方式：汇聚交换机作为DHCP服务器为AP和STA分配IP地址。AP管理：VLAN 2，网段为192.168.2.0/24。网关为汇聚交换机上的VLANIF2接口IP。员工业务：VLAN ...
华为HCIE双机热备与负载均衡配置实践指南
文件名称列表看起来像是随机生成的文件标识符，但从其中的“配置MSTP&VRRP组合组网示例.topo”可以推断，这可能是一个具体的网络拓扑示例文件，它很可能是用来在eNSP软件中配置和测试MSTP和VRRP双机热备负载均衡网络...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
