实验步骤

需求一

根据下表完成相关配置
设备接口 VIAN 接口类型
SW2 GE0/0/2 10 access
GE0/0/3 20 access
GE0/0/1 10 20 trunk

[SW2]vlan batch 10 20

[SW2]interface g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 10

[SW2]interface g0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default vlan 20

[SW2]interface g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

设备	接口	VLAN	IP
FW	GE1/0/1.1	10	172.16.1.254/24
	GE1/0/1.2	20	172.16.2.254/24
	GE1/0/0	/	10.0.0.254/24
	GE1/0/2	/	100.1.1.10/24

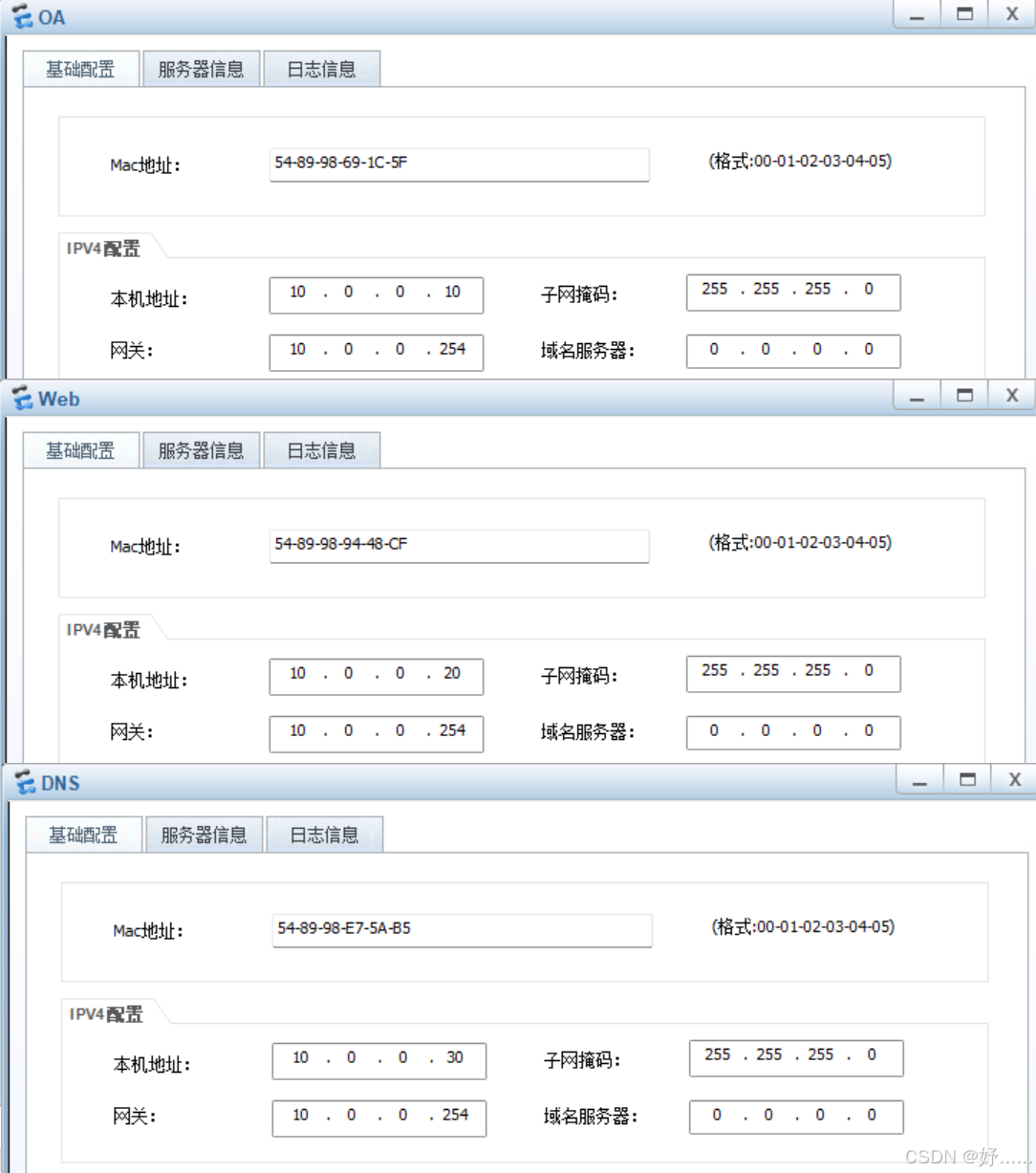

OA Server	Ethernet0/0/0		10.0.0.10/24
Web Server	Ethernet0/0/0		10.0.0.20/24
DNS Server	Ethernet0/0/0		10.0.0.30/24

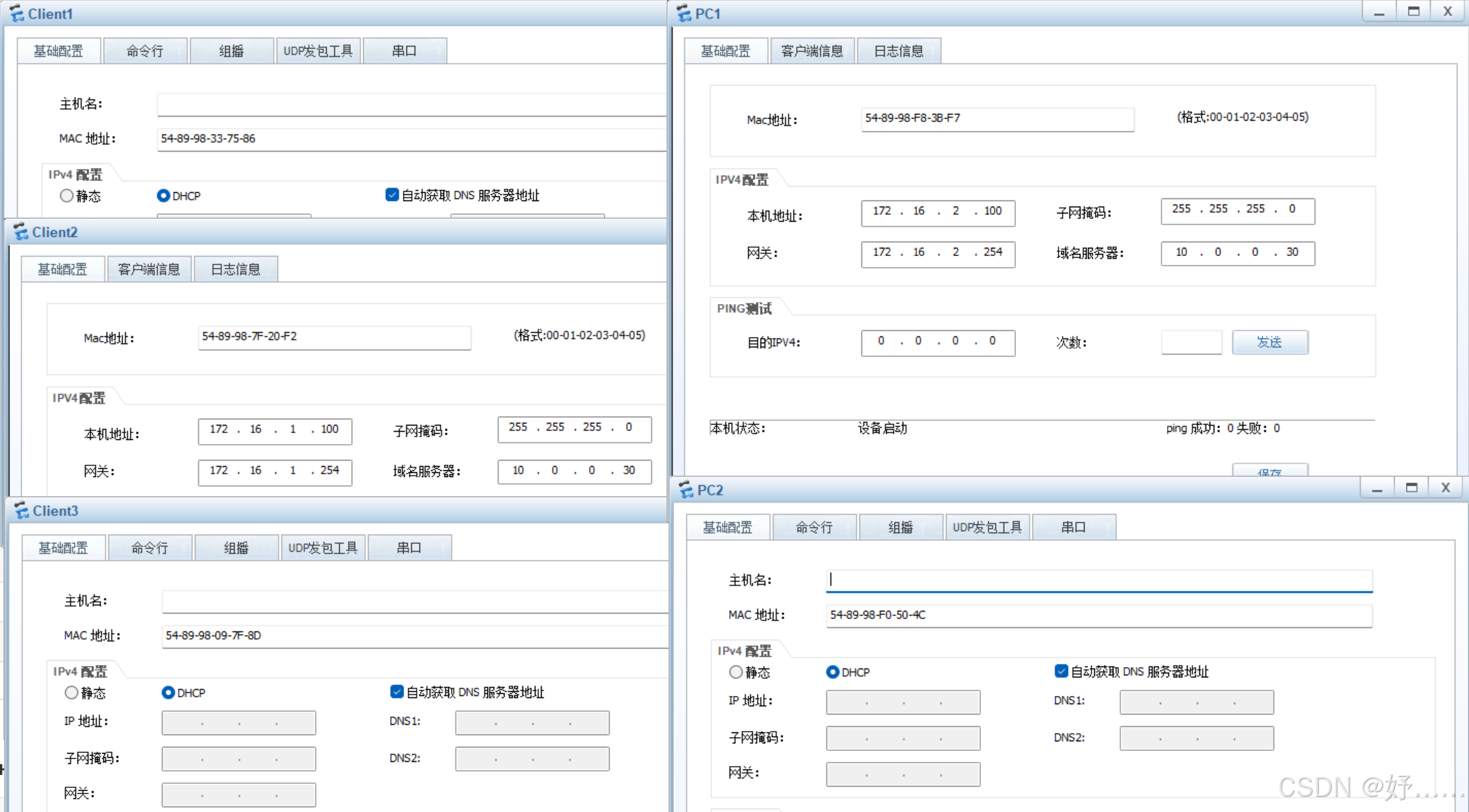

设备	接口	VLAN	IP
百度服务器	Ethernet0/0/0		100.1.1.1/24

Clinet1	Ethernet0/0/0		DHCP获取(172.16.1.90/24)
Clinet2	Ethernet0/0/0		172.16.1.100/24
Clinet3	Ethernet0/0/0		DHCP获取
PC1	Ethernet0/0/1		172.16.2.100/24
PC2	Ethernet0/0/1		DHCP获取

需求二

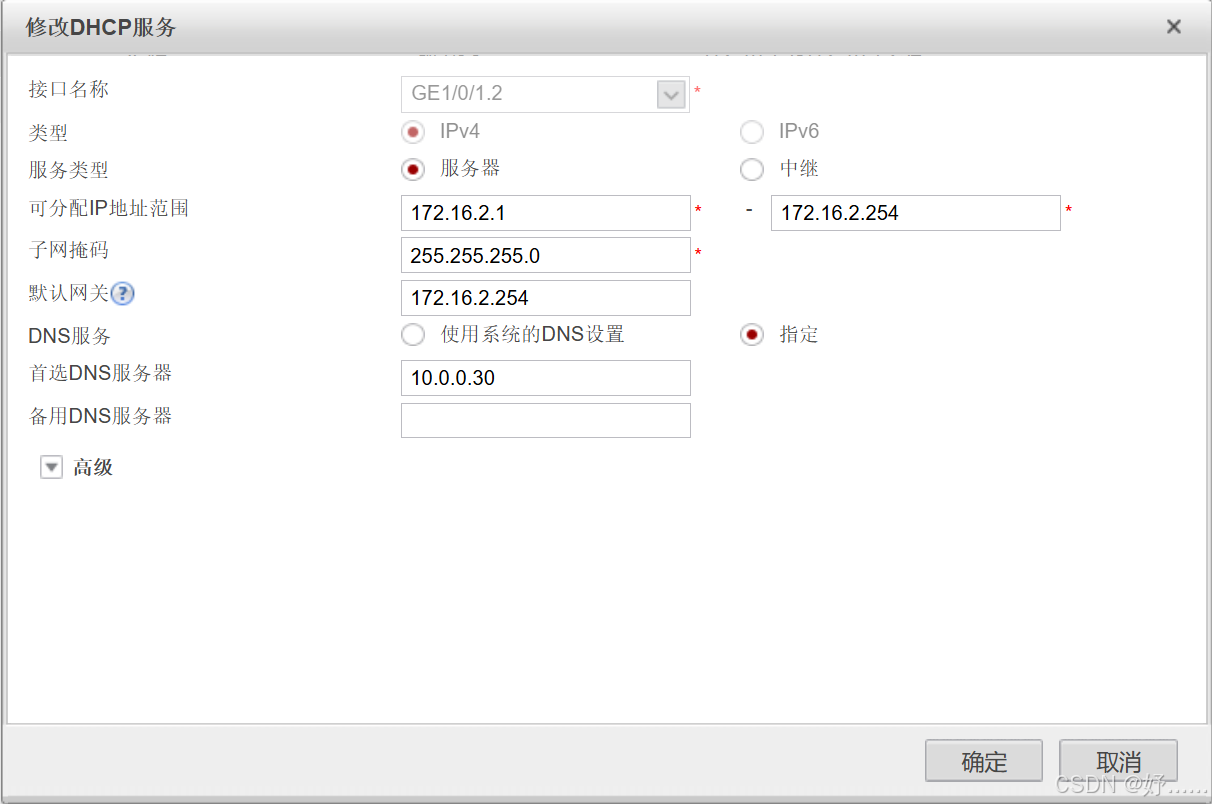

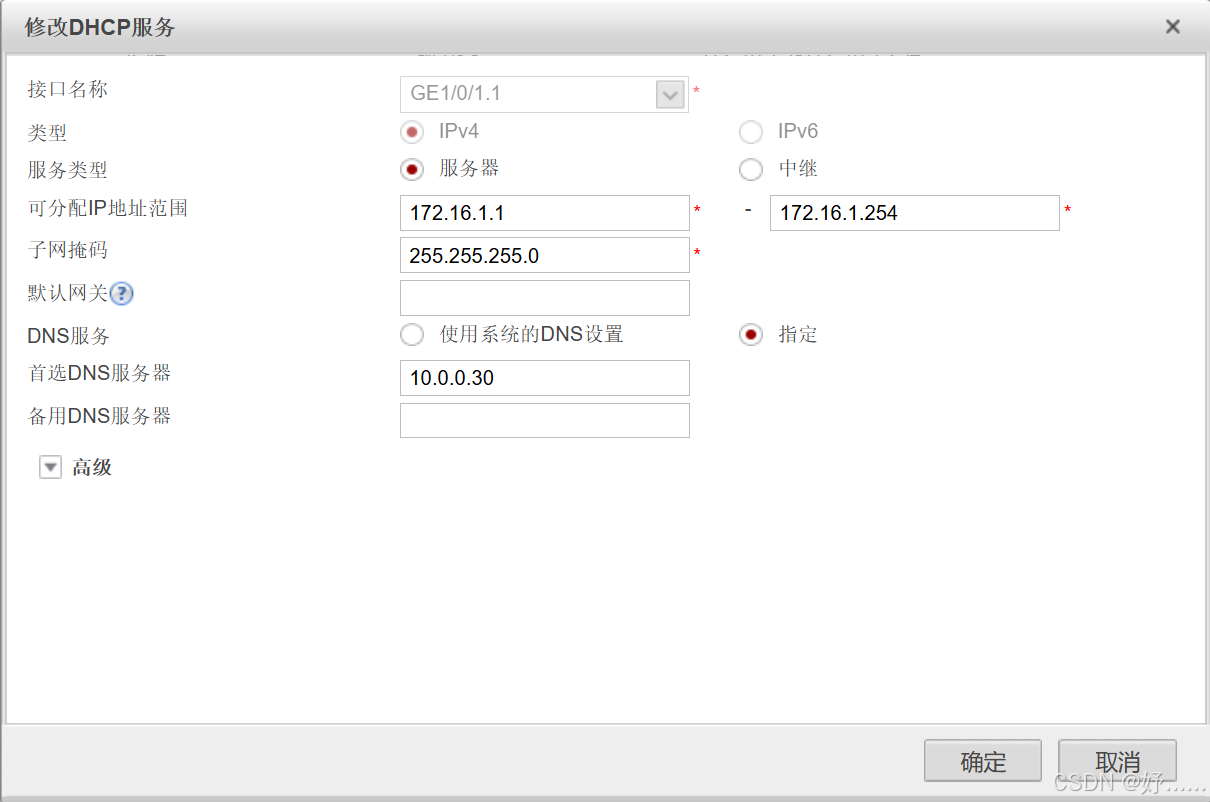

- 配置DHCP协议
- 地址池名称网段/掩码网关
  DNS

  ahcp-a 172.16.1.0/24 172.16.1.254 10.0.0.30
  dhcp-b 172.16.2.0/24 172.16.2.254 10.0.0.30
- 在两接口上启动DHCP功能
- ```
[FW1]interface g1/0/1.1
[FW1-GigabitEthernet1/0/1.1]dhcp select interface

[FW1]interface g1/0/1.2
[FW1-GigabitEthernet1/0/1.2]dhcp select interface
```
需求三
- 防火墙安全区域配置
- 设备接口安全区域优先级
  FW GE1/0/1.1 Trust_A 70
  GE1/0/1.2 Trust_B 80
  GE1/0/0 DMZ 默认
  GE1/0/2 Untrust 默认
需求四

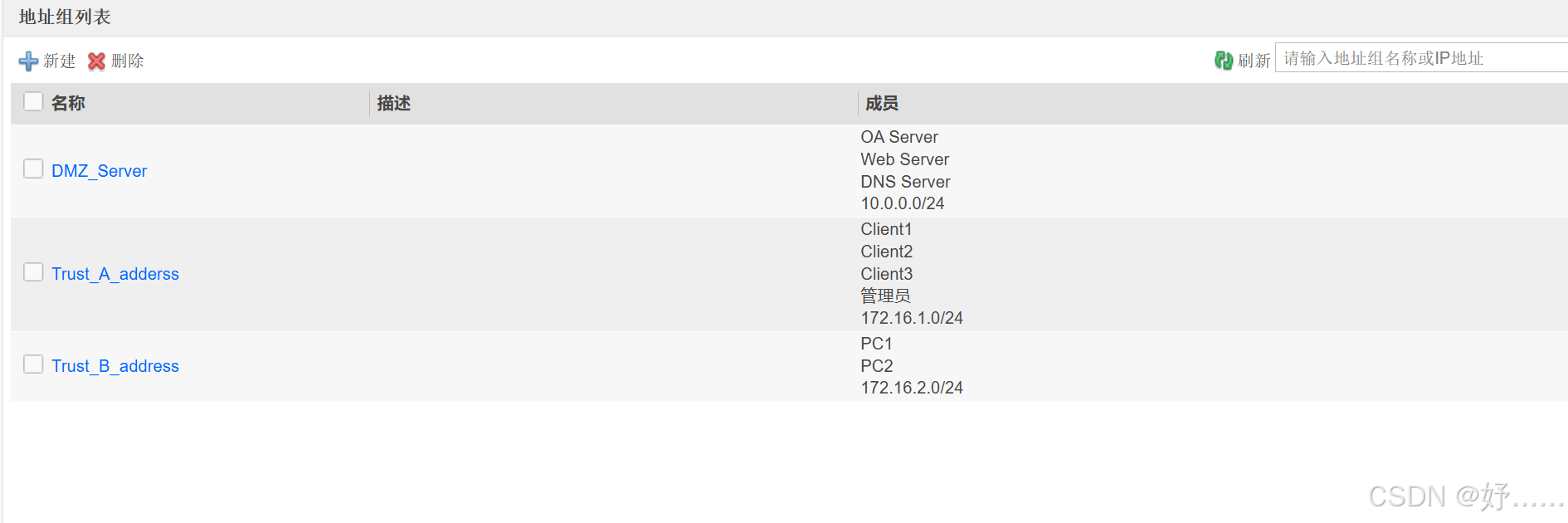

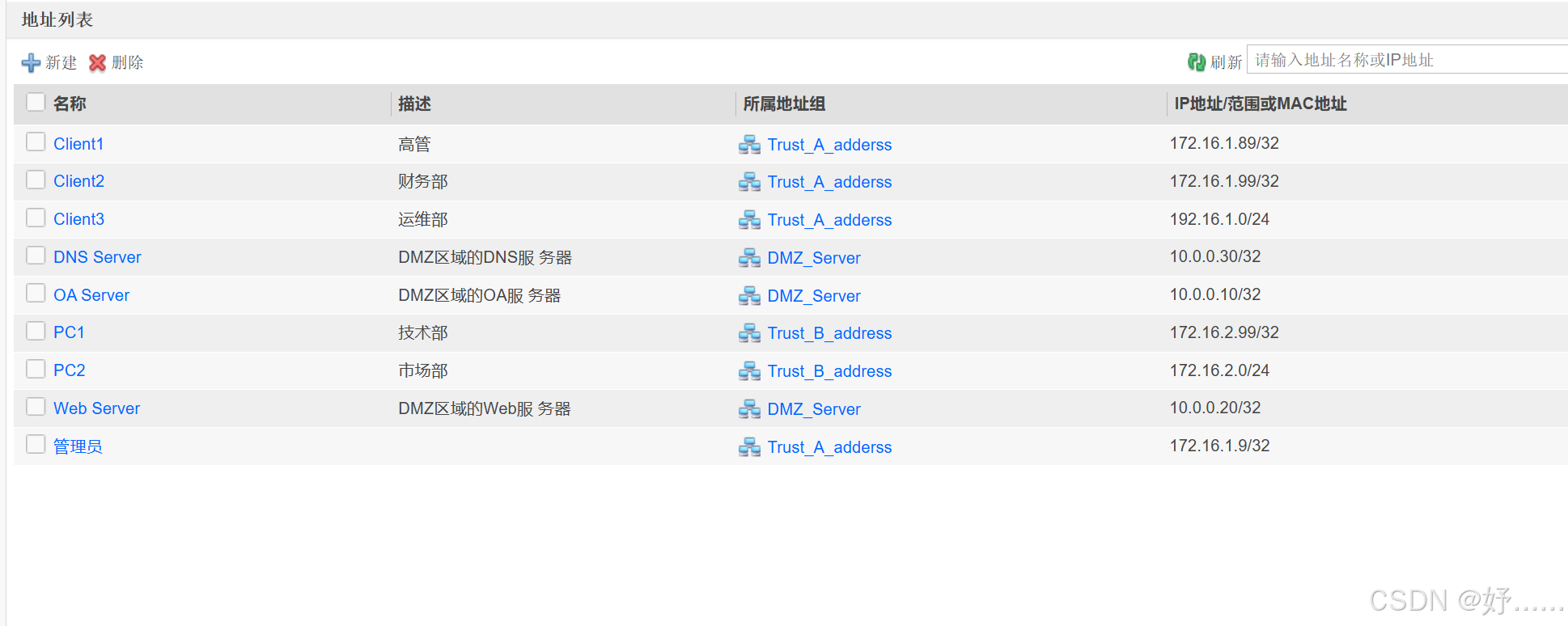

- 防火墙地址组信息

需求五

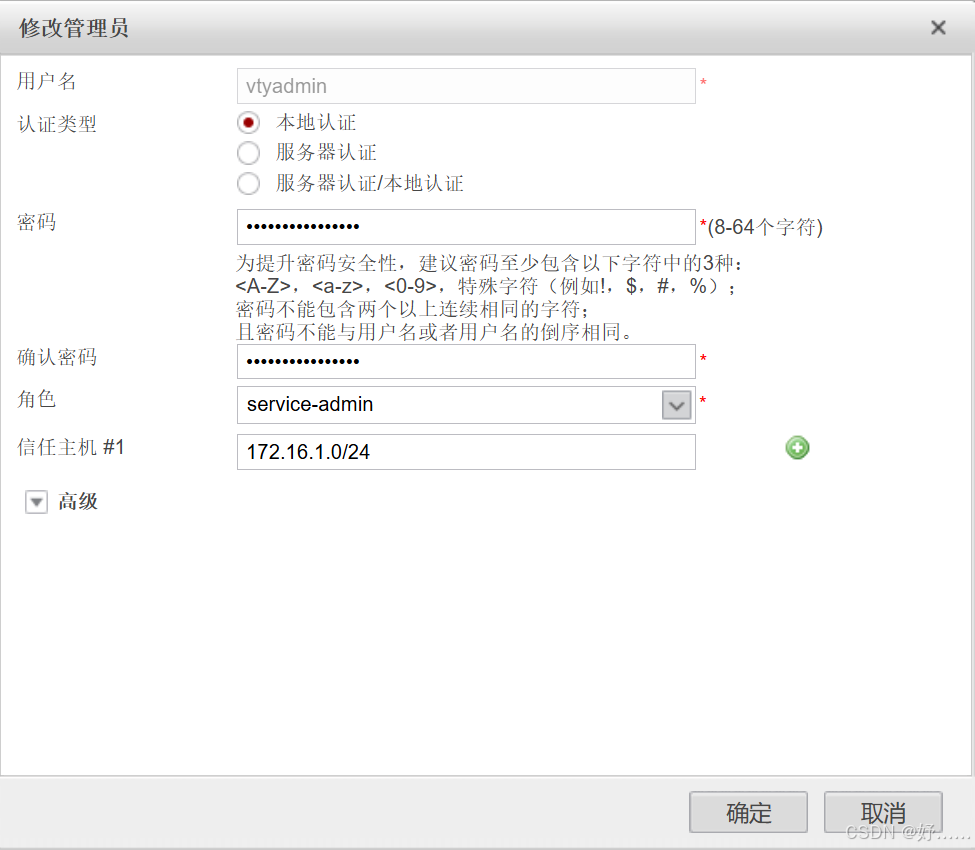

管理员角色信息

项目	数据	说明
管理员账号密码	vtyadmin
管理员PC的IP地址	172.16.1.10/24
角色	service-admin	拥有业务配置和设备监控权限
管理员信任主机	172.16.1.0/24	登录设备的主机IP地址范围
认证类型	本地认证

名称权限控制项
service-admin 策略、对象、网络：读写操作
面板、监控、系统：无
开启telnet服务
```
[FW1]telnet server enable
```

需求六

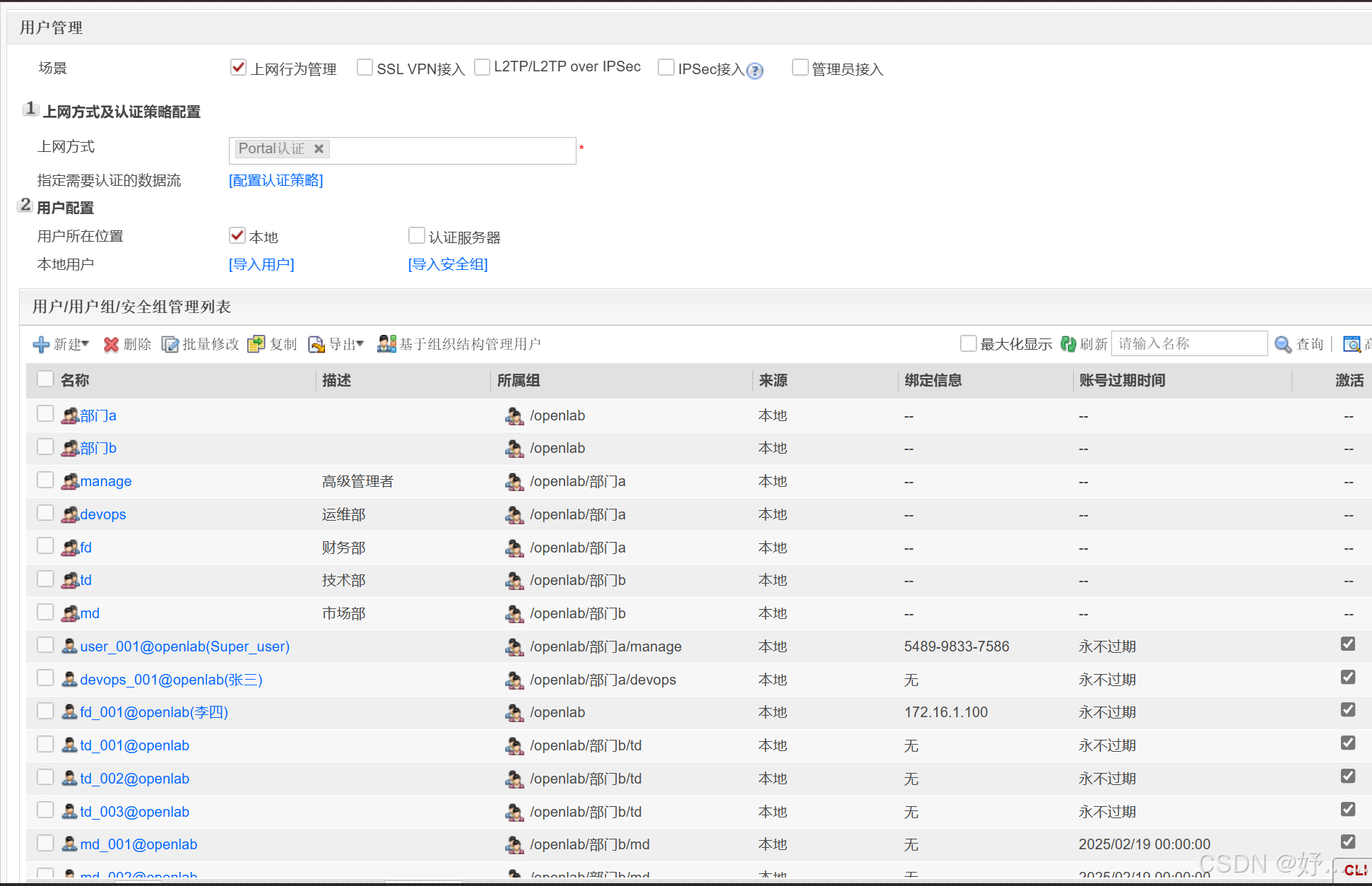

用户认证配置

项目	数据
认证域	openlab portal 接入控制：上网行为管理新用户认证选项：使用/openlab组权限

用户组信息
部门A	A /openlab
部门B	B /openlab
高级管理者	manager /openlab/A
运维部	DevOps /openlab/A
财务部	FD 用户组所属组：/openlab/A
技术部	TD 用户组所属组：/openlab/B
市场部	MD 用户组所属组：/openlab/B

用户信息
高管用户	用户登录名：user_001 用户显示名：Super_user 用户所属组：/openlab/A/manager 不允许多人同时使用该账号登录 IP/MAC 绑定方式：双向绑定 IP/MAC地址：Client1的MAC
运维部用户	用户登录名：DevOps_001 用户显示名：张三用户所属组：/openlab/A/DevOps 不允许多人同时使用该账号登录
财务部用户	用户登录名：FD_001 用户显示名：李四用户所属组：/openlab/A/FD IP/MAC 绑定方式：双向绑定 IP/MAC地址：172.16.1.100 不允许多人同时使用该账号登录
技术部用户	用户登录名：TD_001...TD_003 用户所属组：/openlab/B/TD 允许多人同时使用该账号登录
市场部用户	用户登录名：MD_001...MD_005 用户所属组：/openlab/B/MD 不允许多人同时使用该账号登录账号过期时间：10天

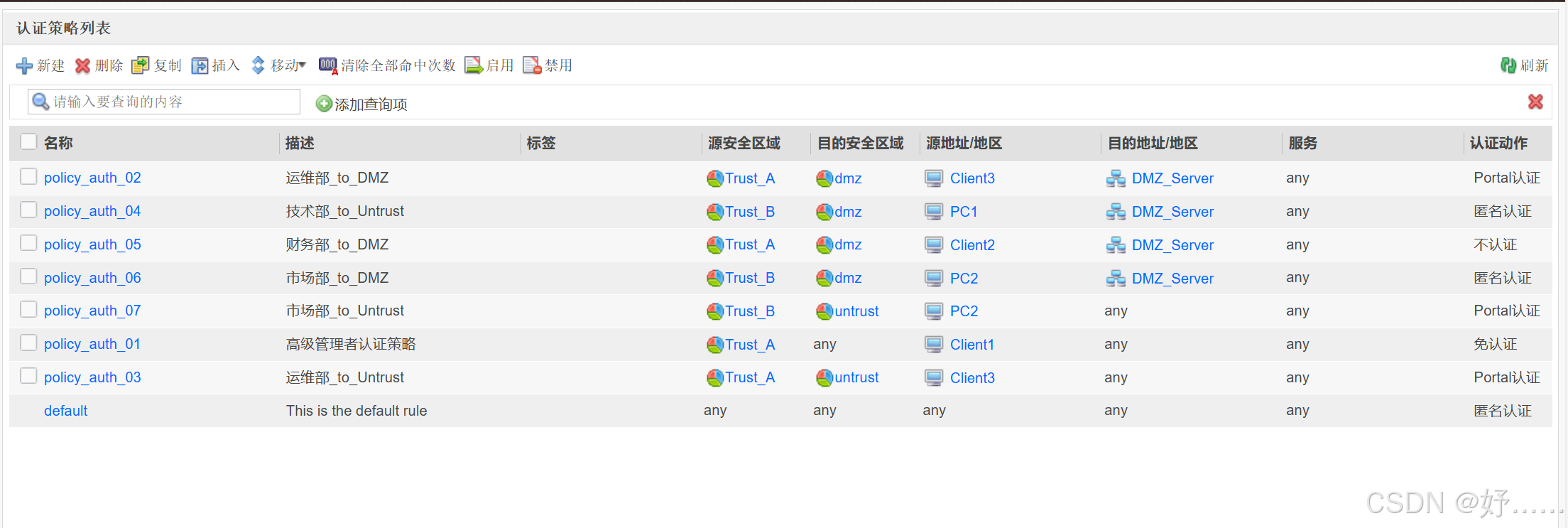

高级管理者认证策略	名称：policy_auth_01 描述：高级管理者认证策略源安全区域：Trust_A 目的安全区域：any 源地址/地区:Client1 目的地址/地区：any 认证动作：免认证
运维部队认证策略	名称：policy_auth_02 描述：运维部_to_DMZ 源安全区域：Trust_A 目的安全区域：dmz 源地址/地区:Client3 目的地址/地区：DMZ_Server 认证动作：Portal认证
	名称：policy_auth_03 描述：运维部_to_Untrust 源安全区域：Trust_A 目的安全区域：untrust 源地址/地区:Client3 目的地址/地区：any 认证动作：Portal认证
技术部认证策略	名称：policy_auth_04 描述：技术部_to_DMZ 源安全区域：Trust_B 目的安全区域：dmz 源地址/地区:PC1 目的地址/地区：DMZ_Server 认证动作：匿名认证
财务部认证策略	名称：policy_auth_05 描述：财务部_to_DMZ 源安全区域：Trust_A 目的安全区域：dmz 源地址/地区:Client2 目的地址/地区：DMZ_Server 认证动作：不认证
市场部认证策略	名称：policy_auth_06 描述：市场部_to_DMZ 源安全区域：Trust_B 目的安全区域：dmz 源地址/地区:PC2 目的地址/地区：DMZ_Server 认证动作：匿名认证
	名称：policy_auth_07 描述：市场部_to_Untrust 源安全区域：Trust_B 目的安全区域：untrust 源地址/地区:PC2 目的地址/地区：any 认证动作：Portal认证
