VIVADO2020.2用VITIS的FLASH固化

在学习FPGA的过程中免不了有需要把程序固化在板子的FLASH中的时候，vivado在2020.2版本中已经不采用SDK固化了，需要使用VITIS来固化，笔者在学习使用VITSI固化的过程十分坎坷，希望我能帮助大家非常简单的固化成功

VIVADO的flash固化

环境准备：vivado 2020.2， vitis 2020.2

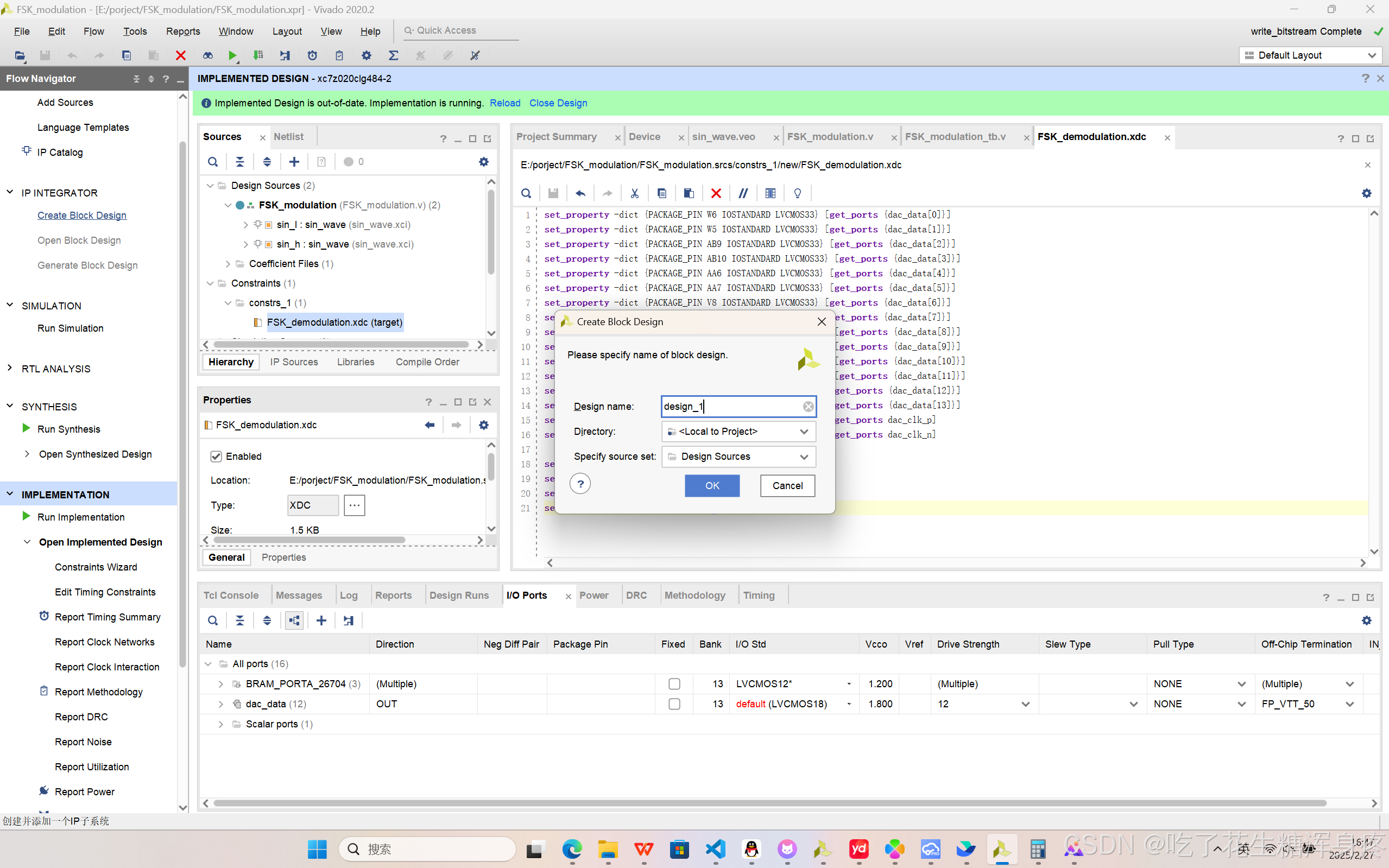

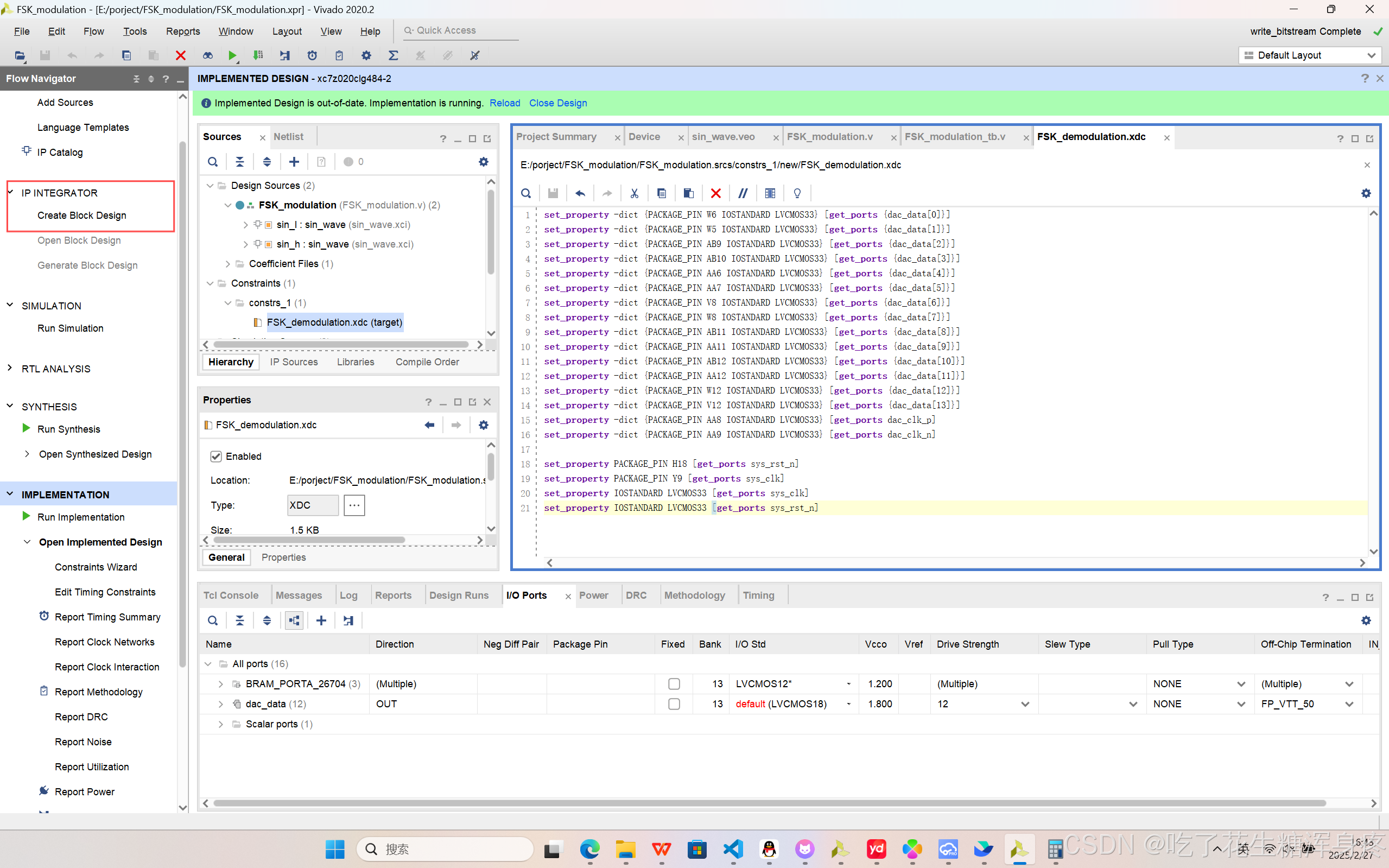

1、调用IP创建块设计(Create Block Design)

名字随便写就好

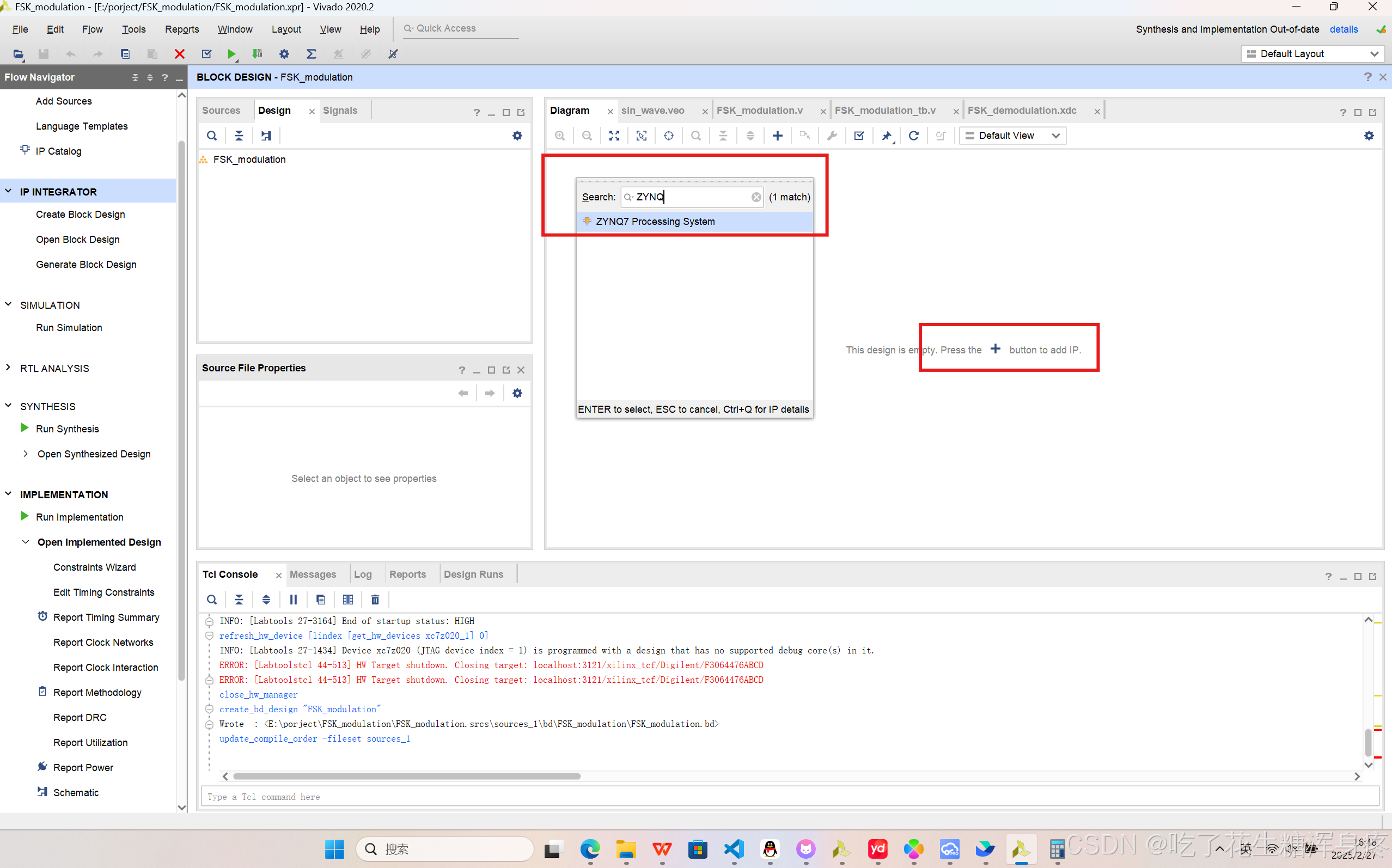

点击＋号搜索ZYNQ,选择ZYNQ。

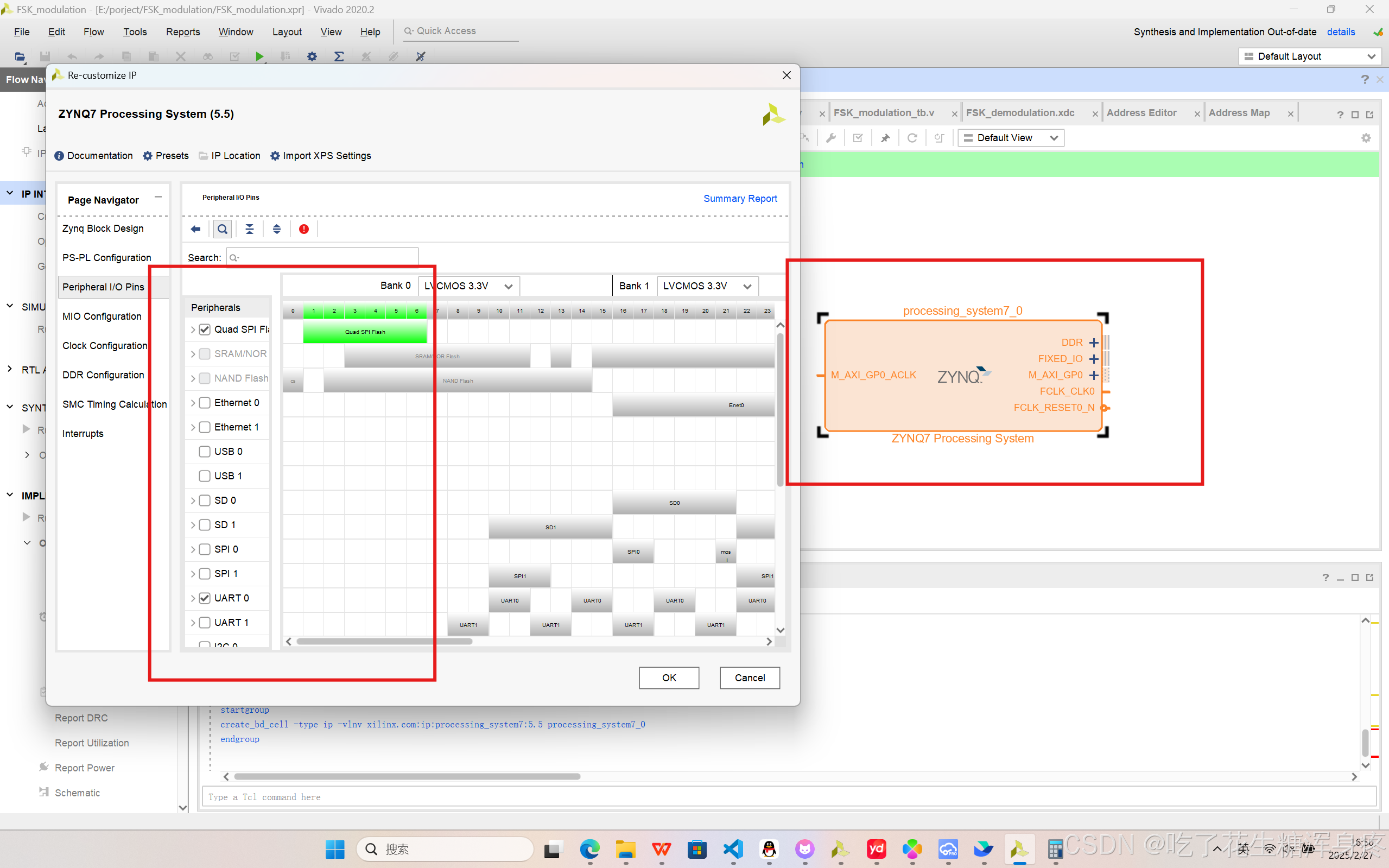

双击打开ZYNQ模块，并选择配置QSPI 和 串口0 如果需要固化到SD卡里还得配置SD0

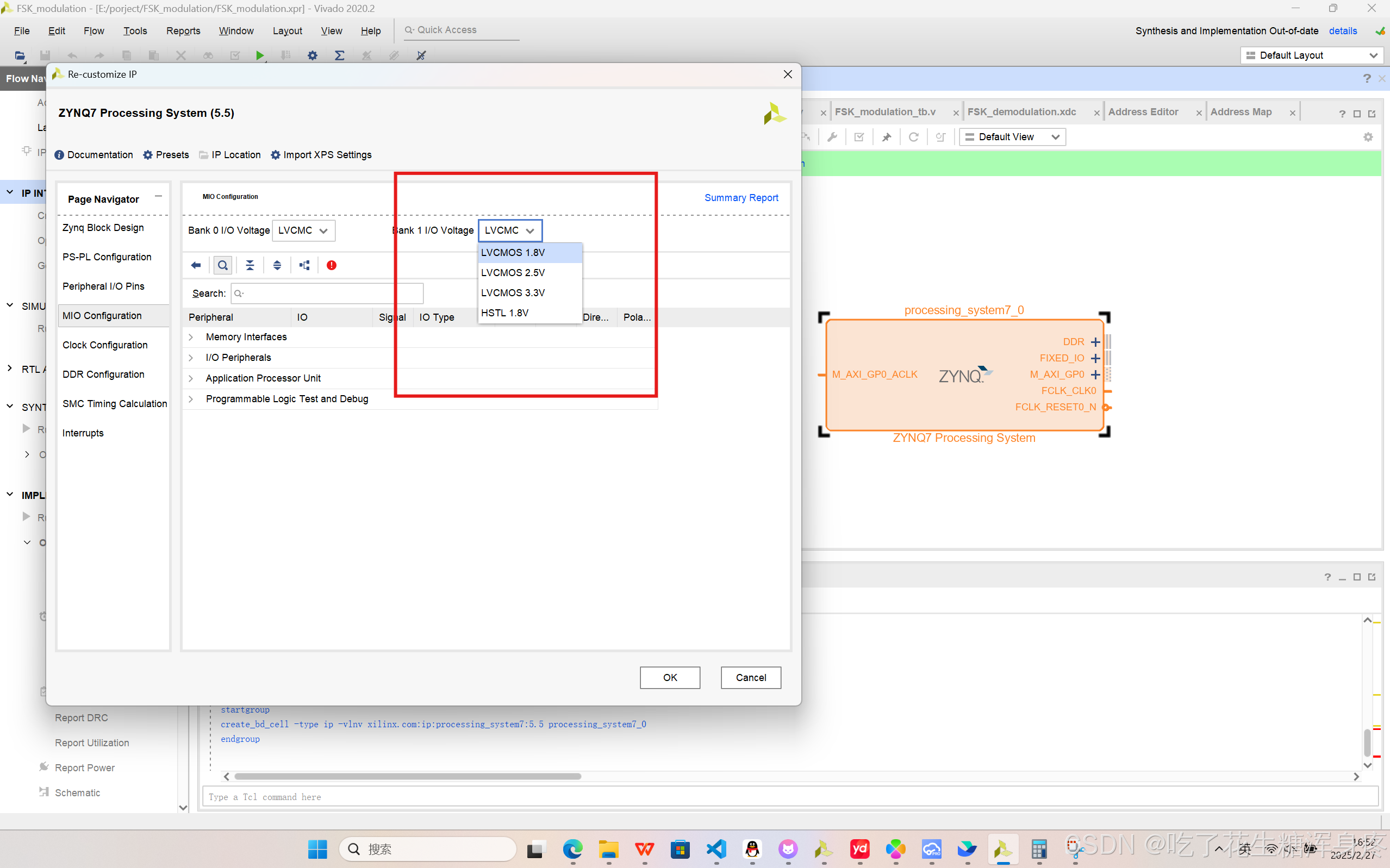

这里选选择Bank1的电平为1.8V

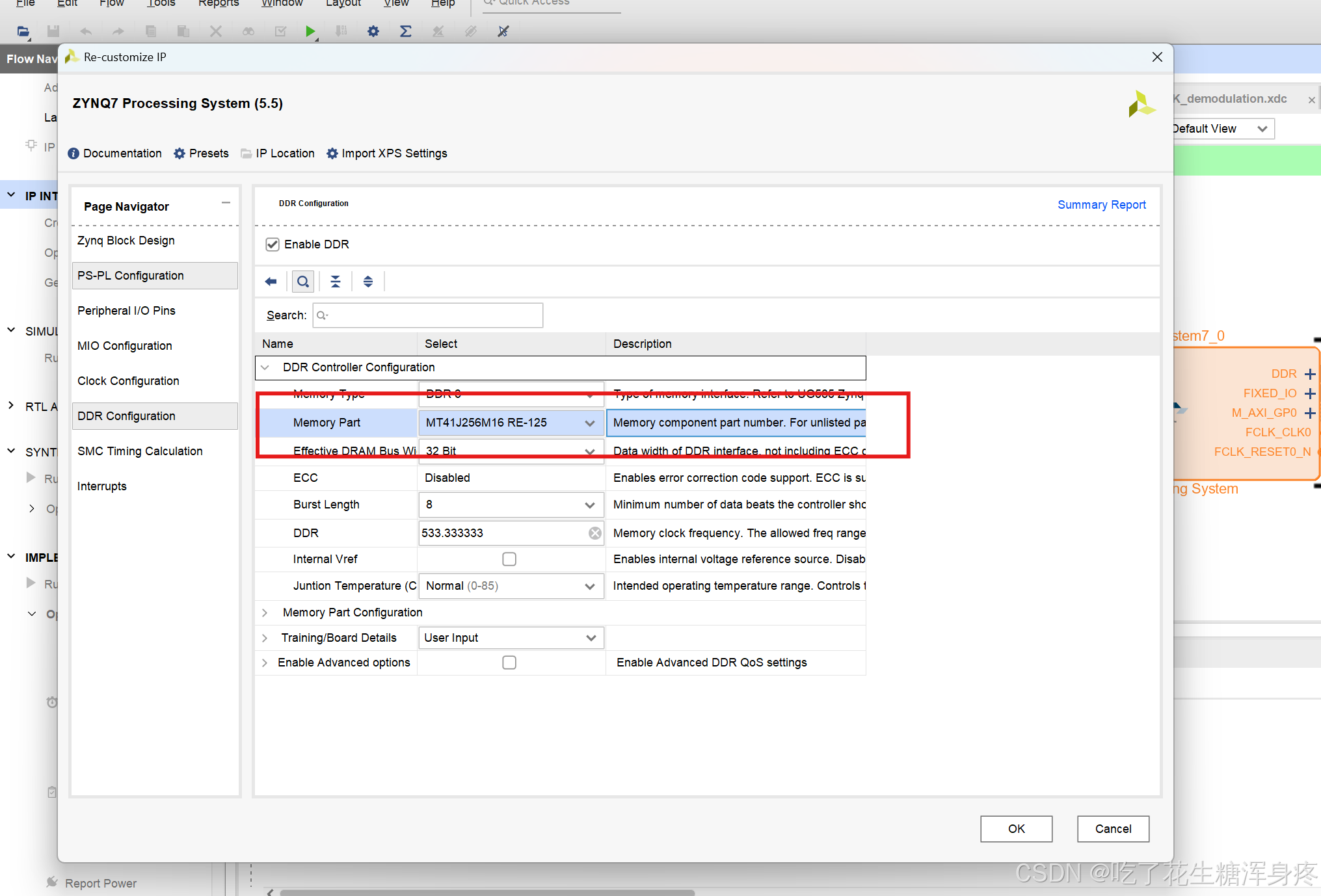

设置DDR3的型号，根据自己板子上的DDR3的型号来，我这里选择的MT41J256M16 RE-125.

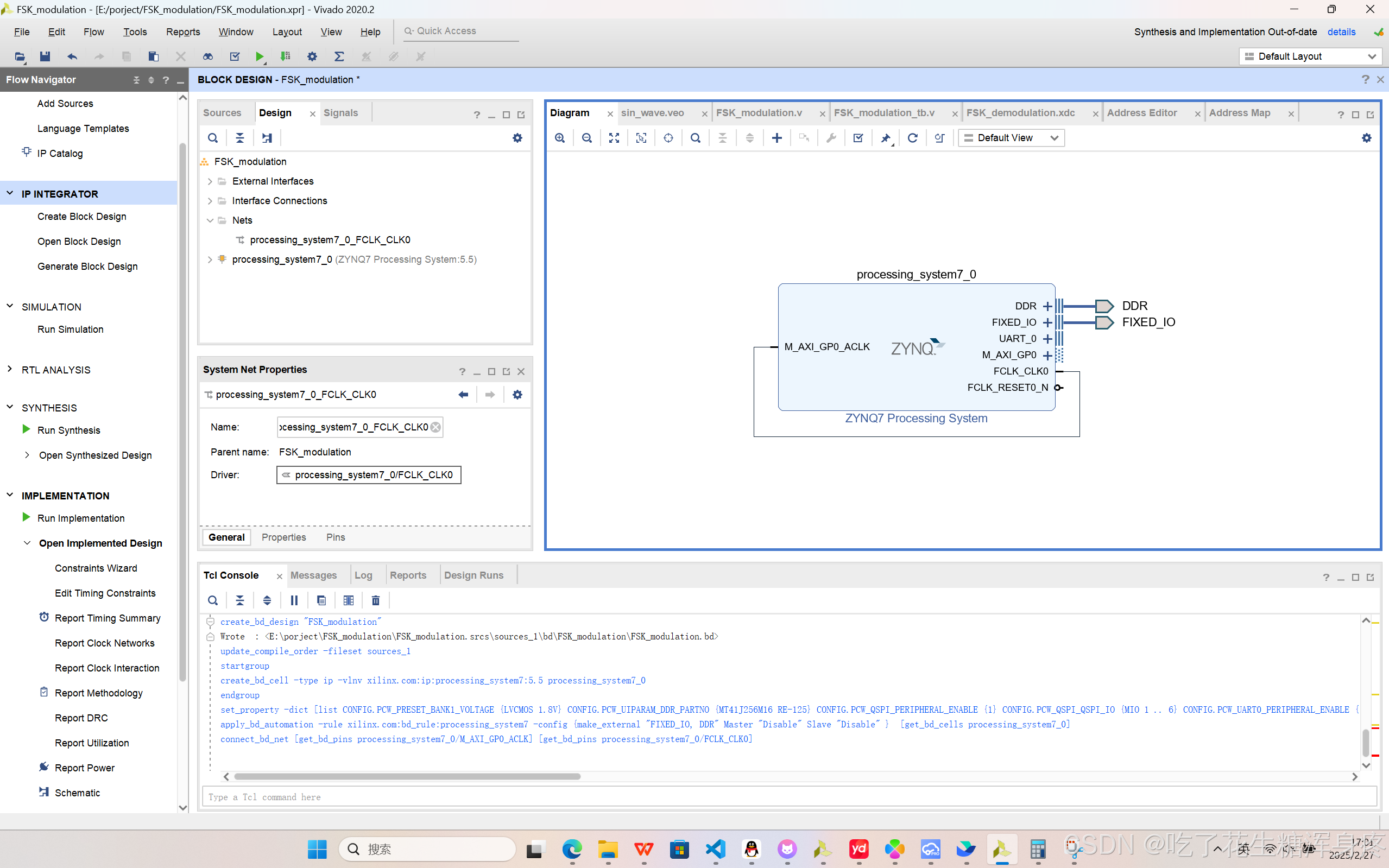

把这两个端口用线连起来

选择create output products

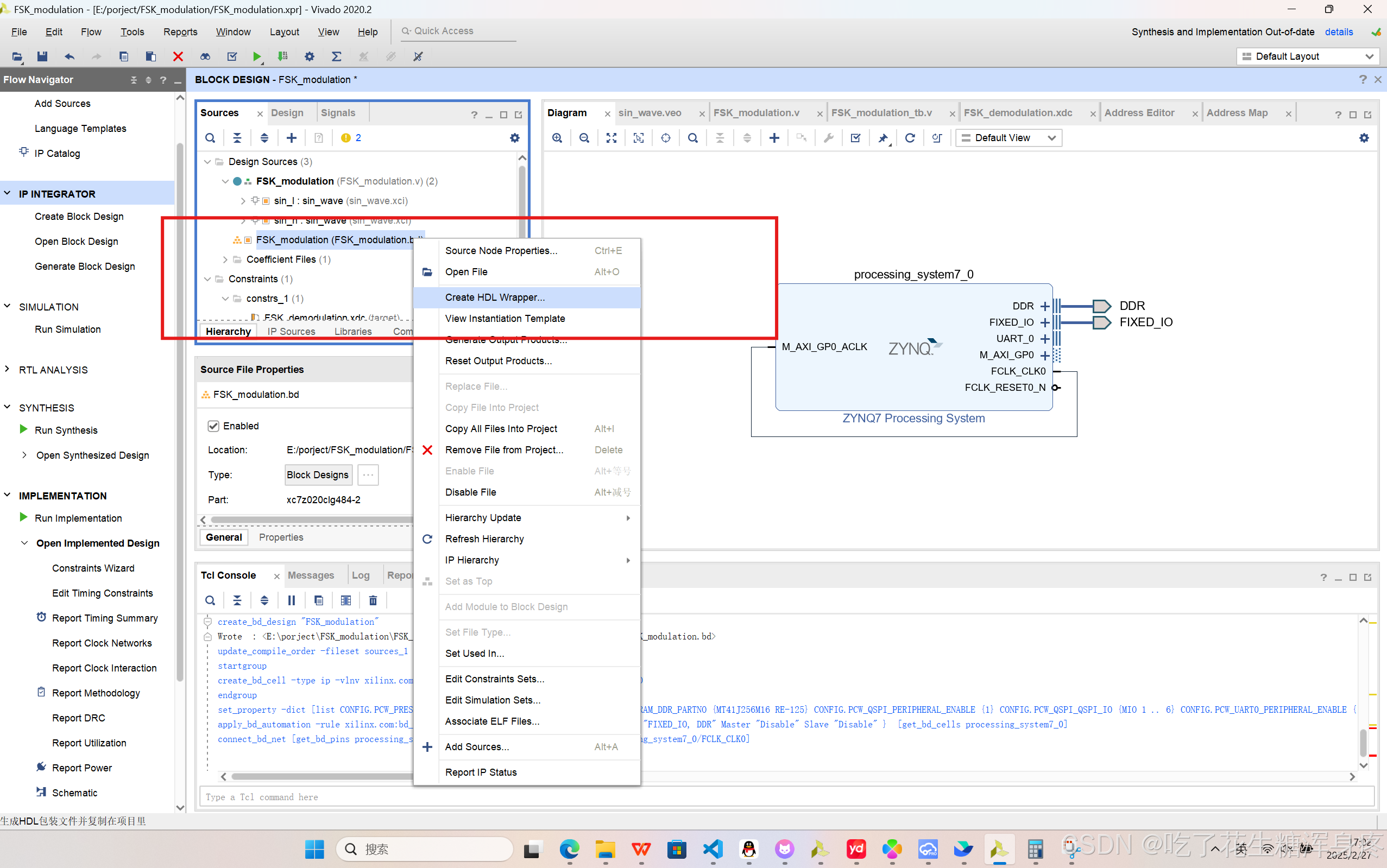

右键创建的块选择Create HDL wrapper...

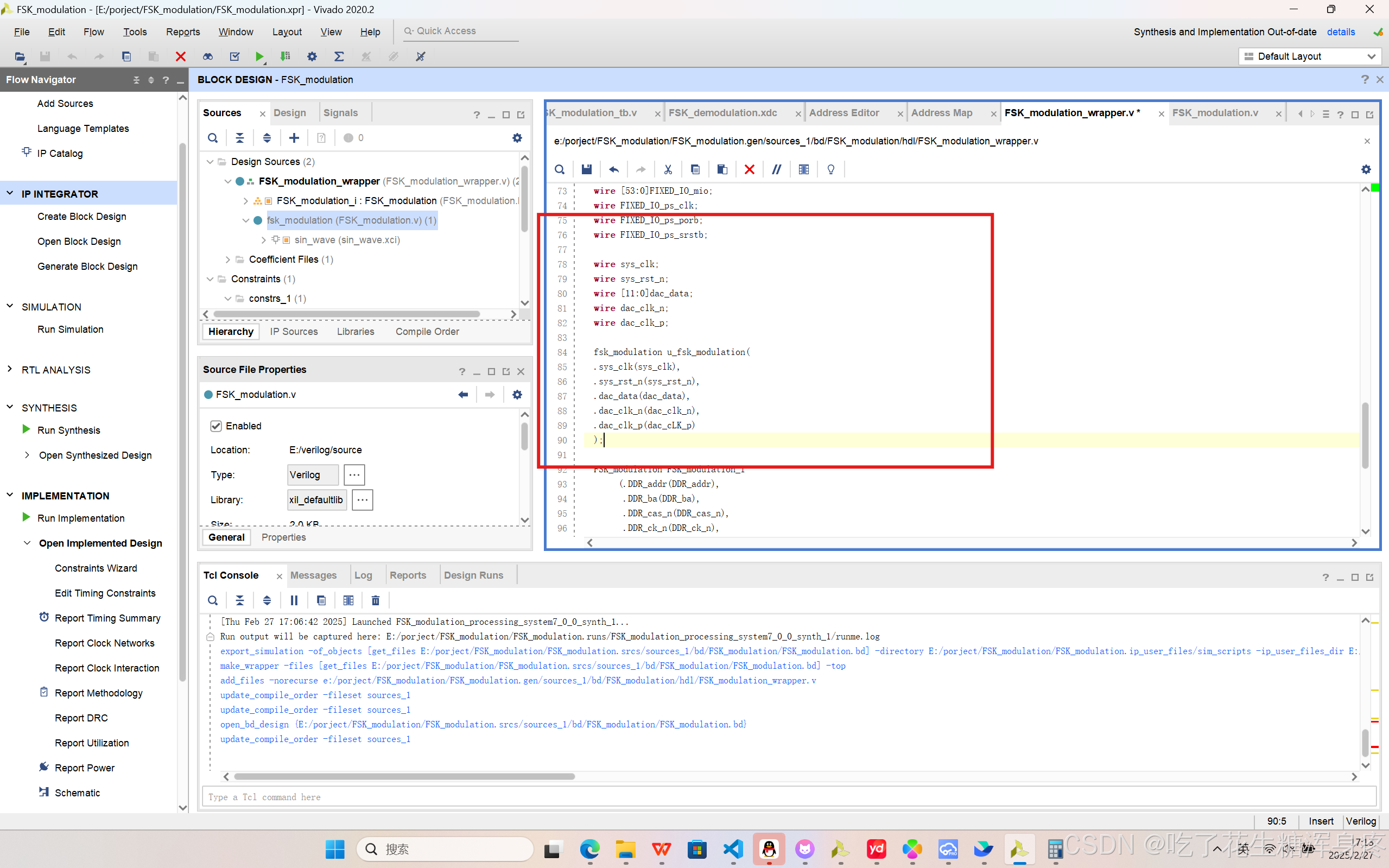

2、把你的代码例化进生成的wapper

注意将你的Block Design置于顶层（例化代码一定要正确）

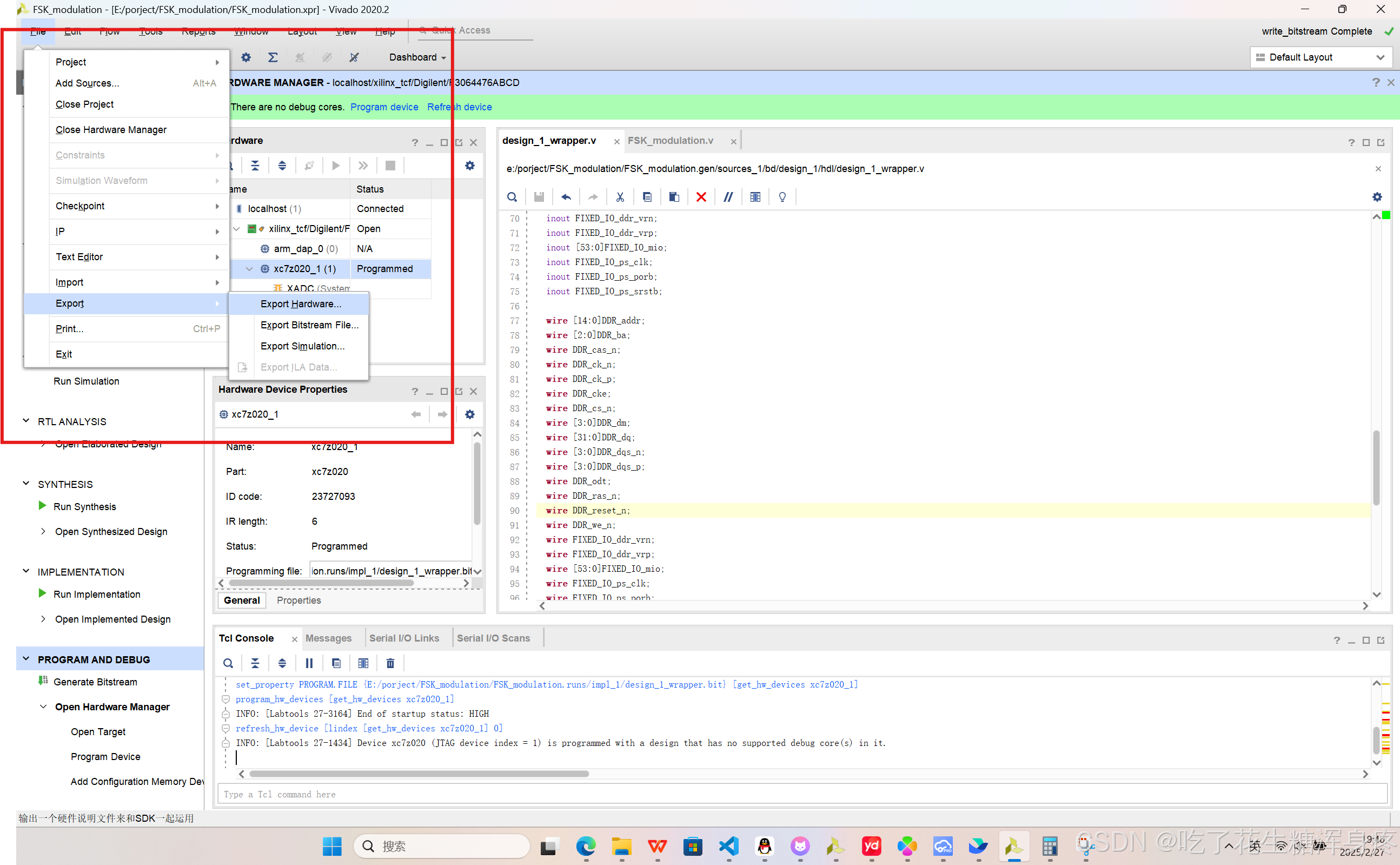

然后生成bit流文件烧录进板子看能否运行（一定要能正确运行才是对的），这里我上板测试过了直接导出硬件（File -> Export ->Export Hardware)

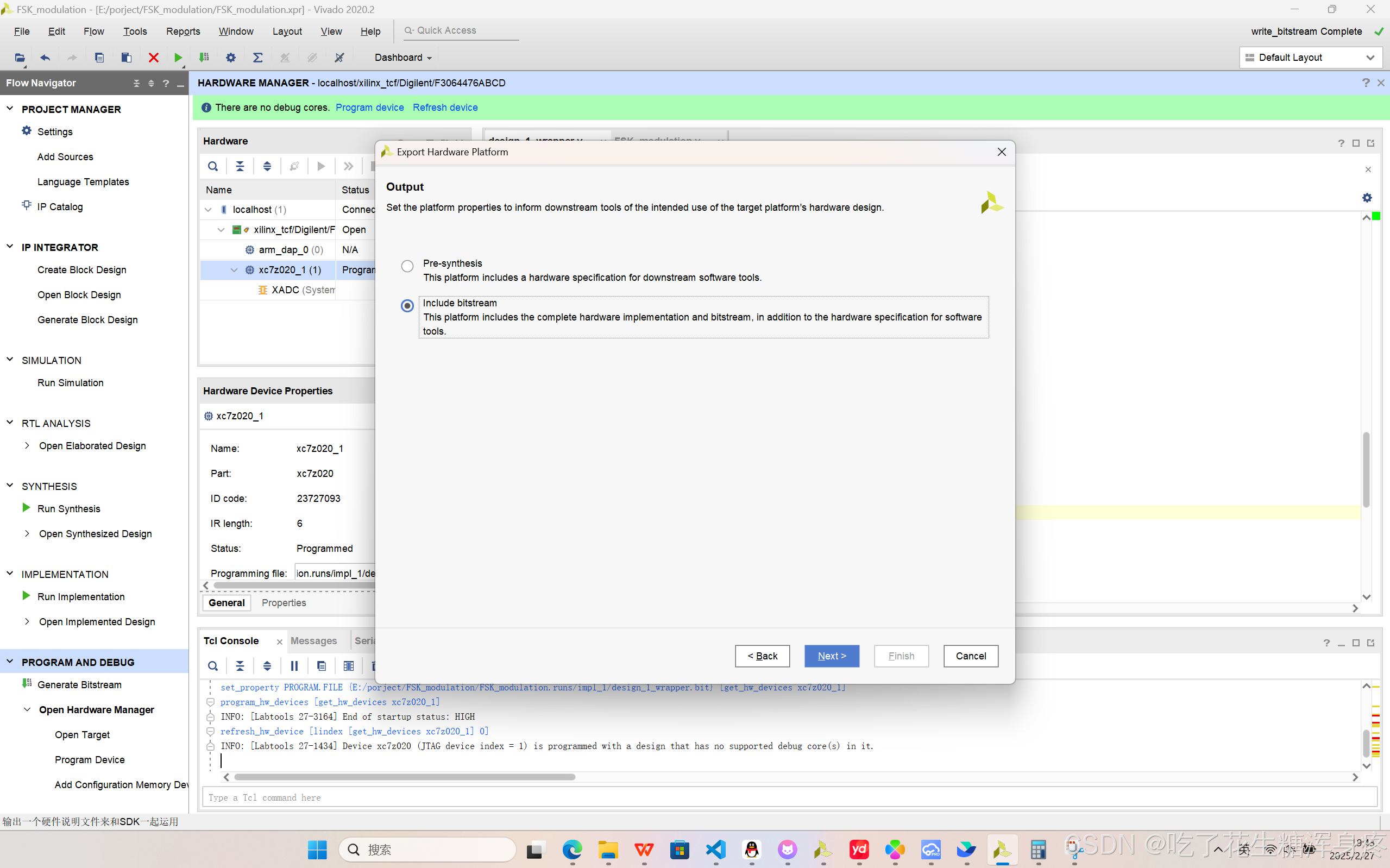

选择包括bit流文件

3、进行vitis的配置

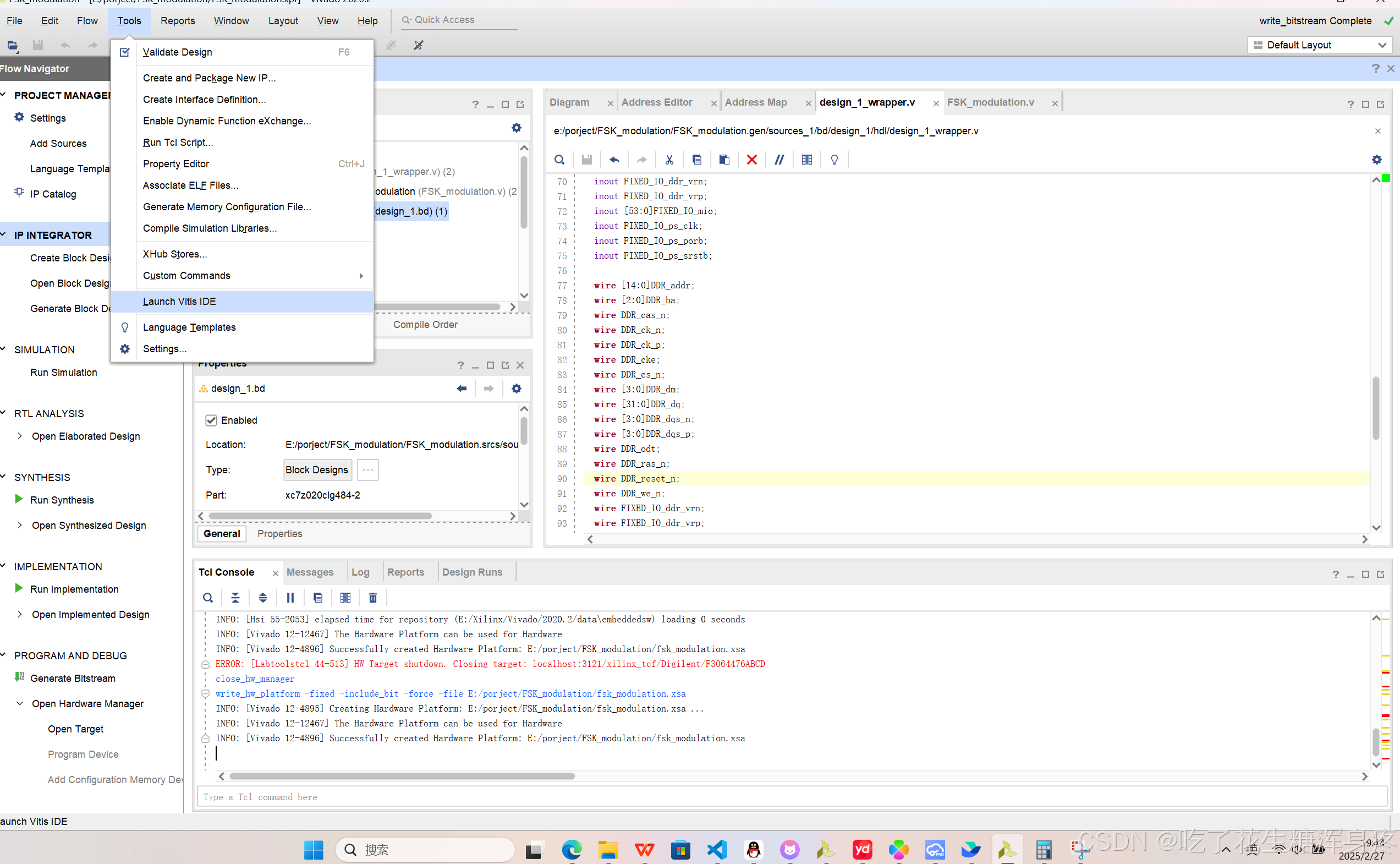

打开vitis，可以直接打开也可以通过vivado打开（Tools-> Launch Vitis IDE）

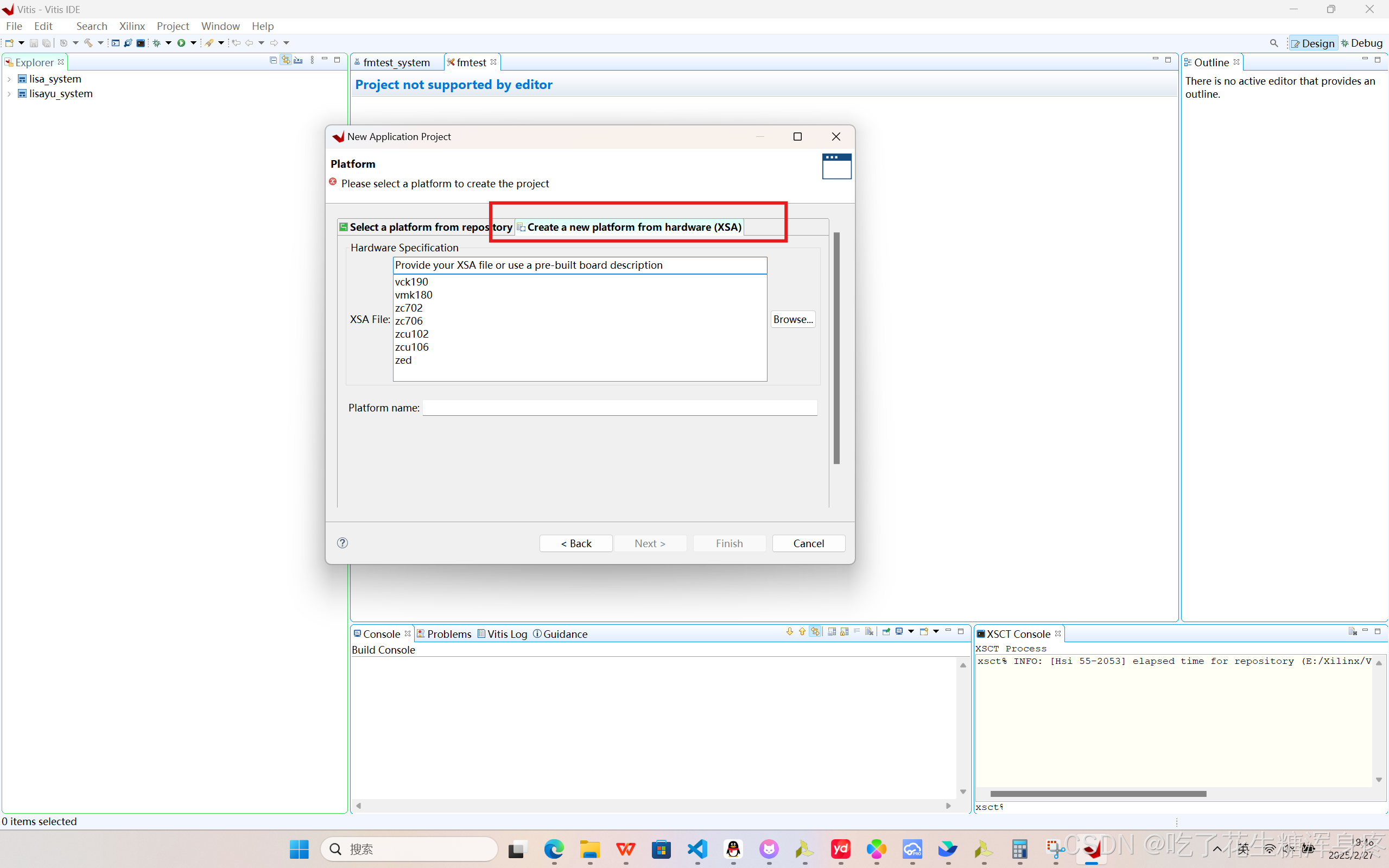

打开vitis后新建工程选择第二个，选择刚才导出的XSA文件

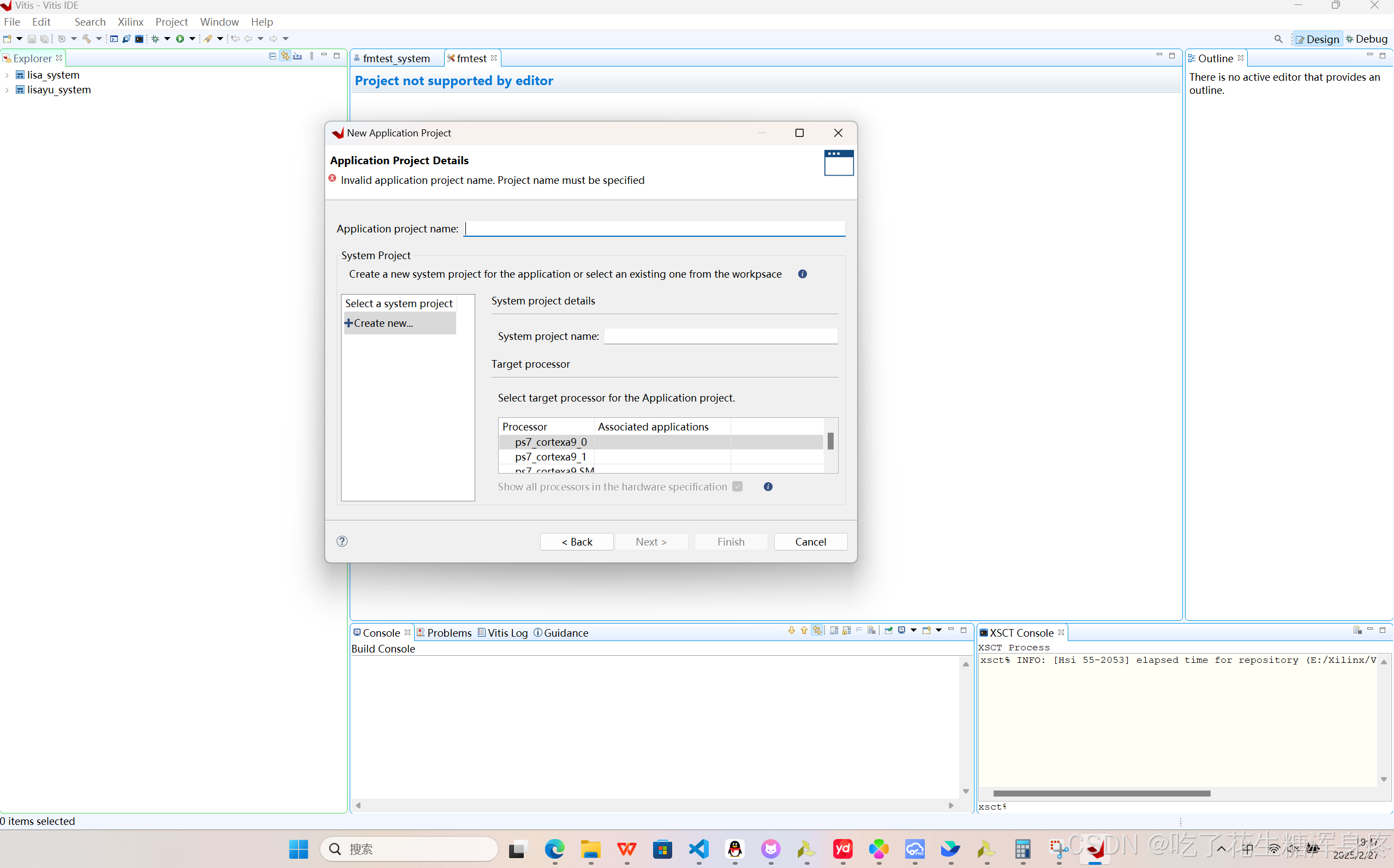

一路next到这，随便取个名字

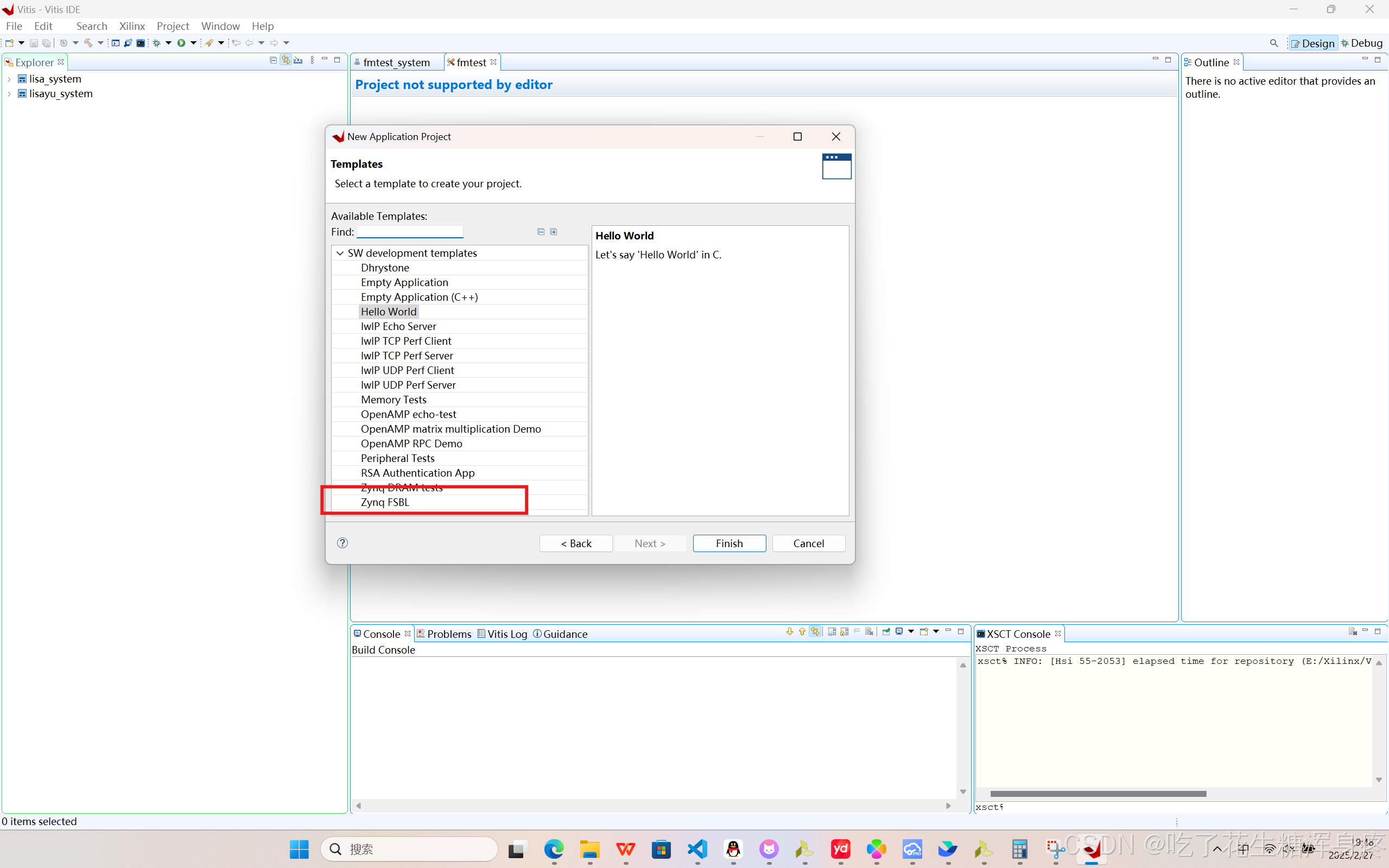

到这选择ZYNQ FSBL

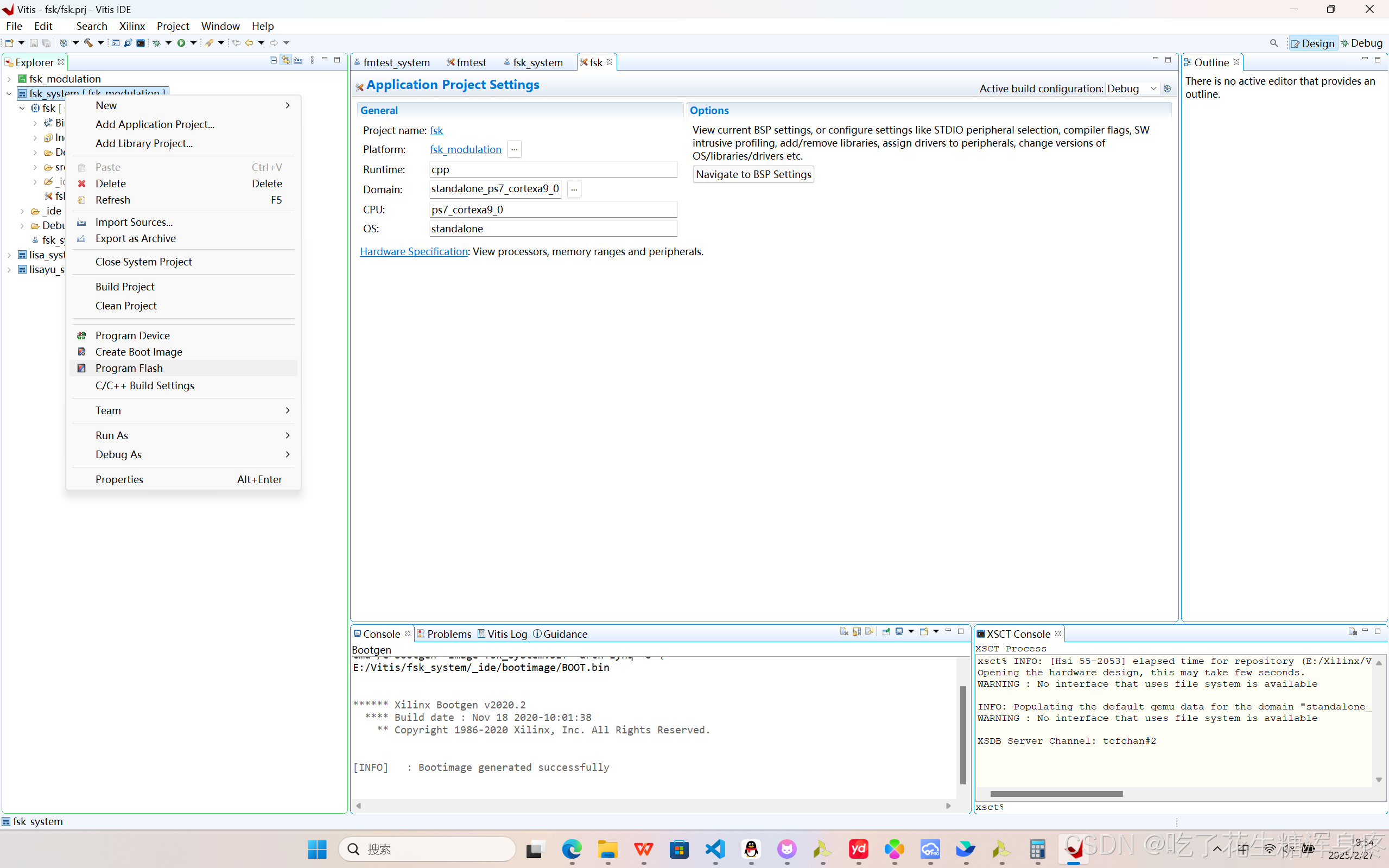

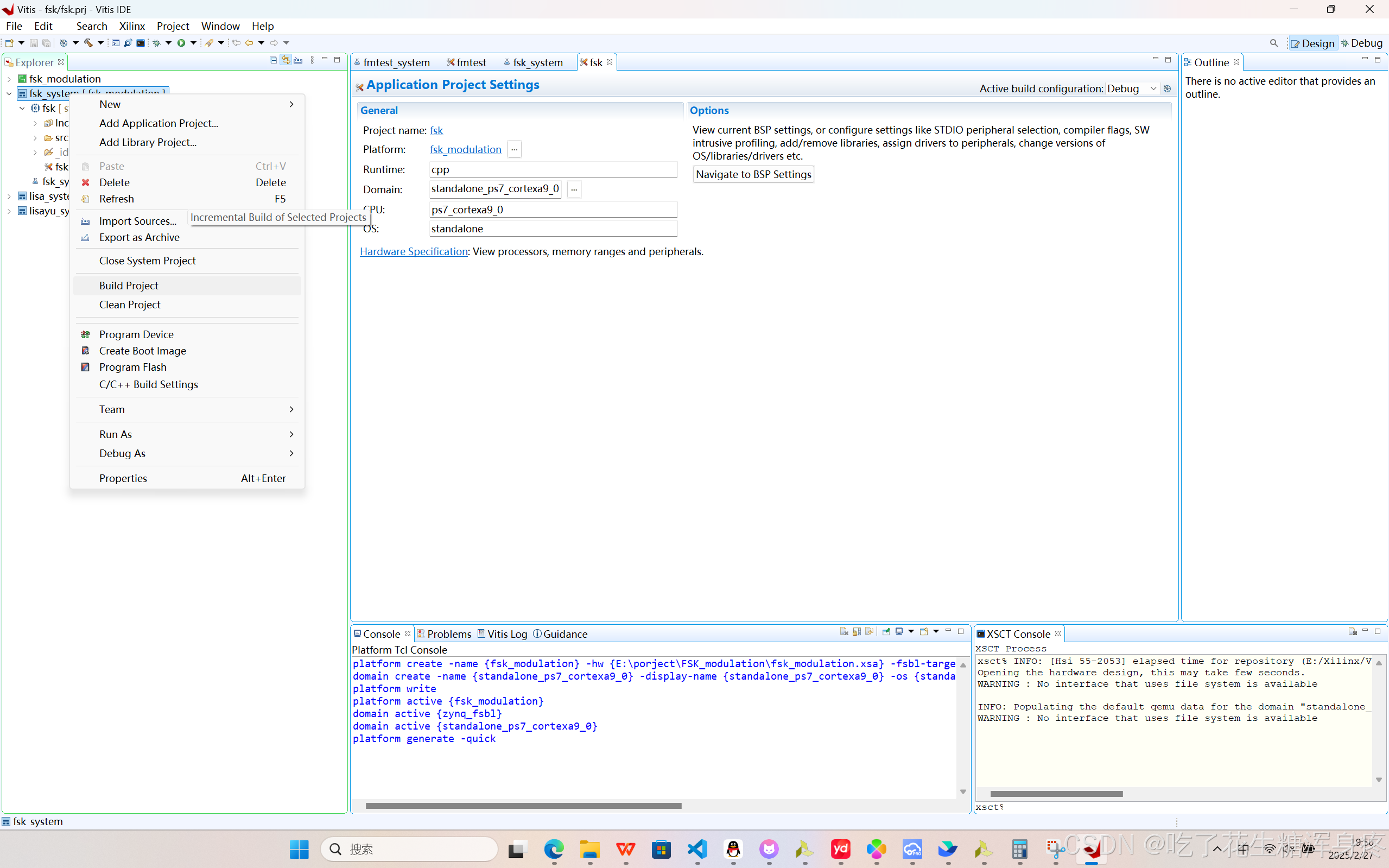

选择Build Project，建完后继续在这个界面选择Create Boot Image。

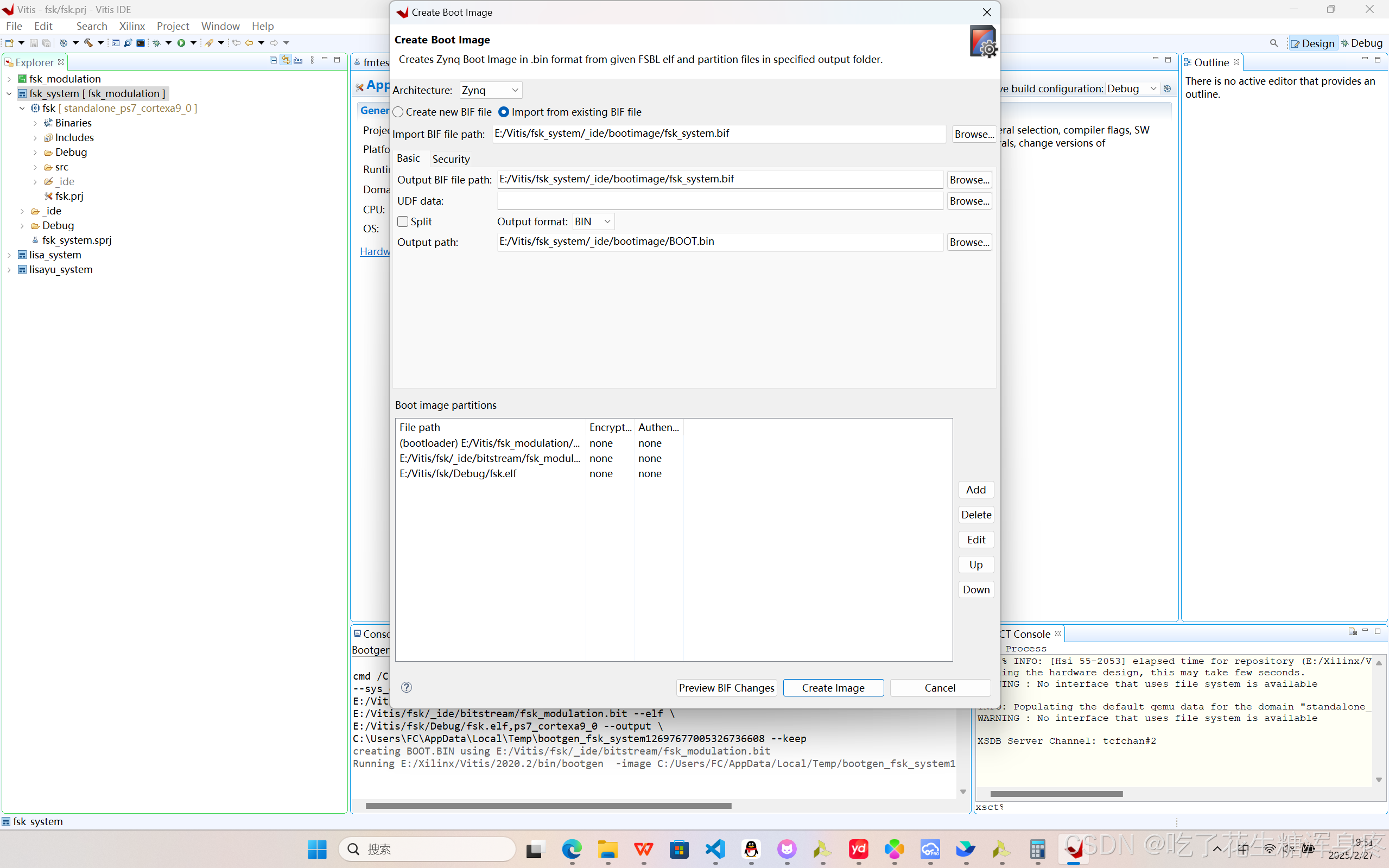

选择Creat Image

4、连接板子，固化程序

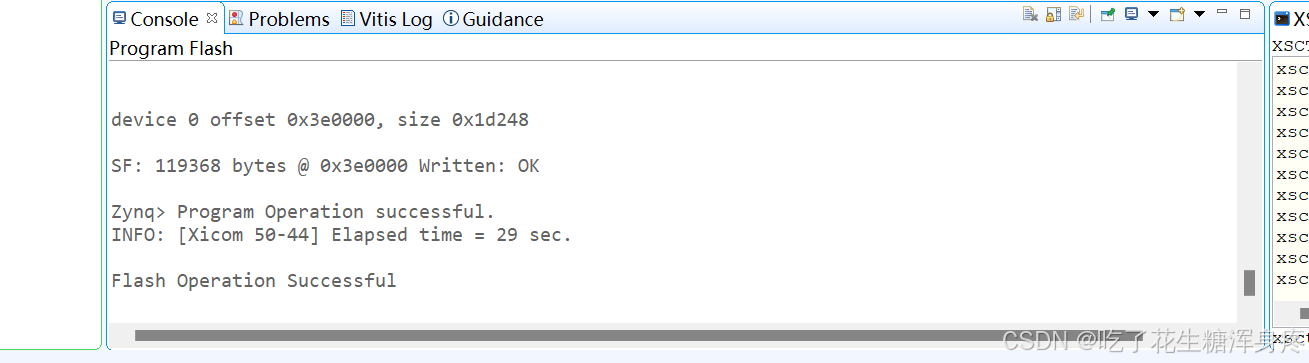

把板子下载方式选择JTAG，然后连接电脑，选择Program Flash，下载程序

下载好了后再换成FLASH启动模式再上电，程序就固化好了
