【模拟电子二】基本放大电路

放大的概念与放大电路的性能指标

放大的对象：变化量

放大的本质：能量的控制

放大的特征：功率放大

放大的基本要求：不失真——放大的前提

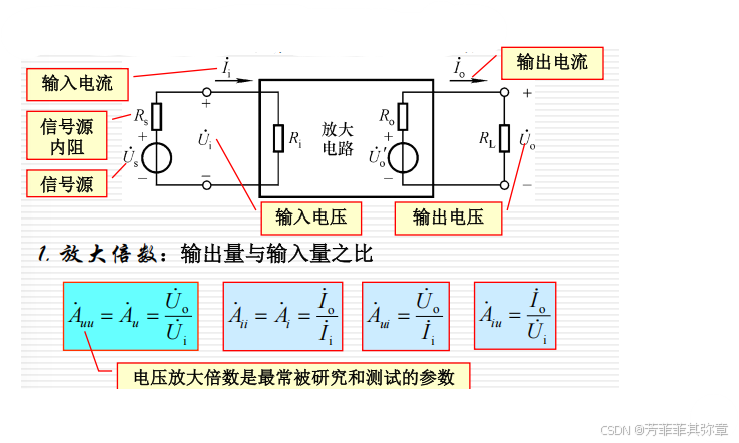

对信号而言，任何放大电路均可看成二端口网络

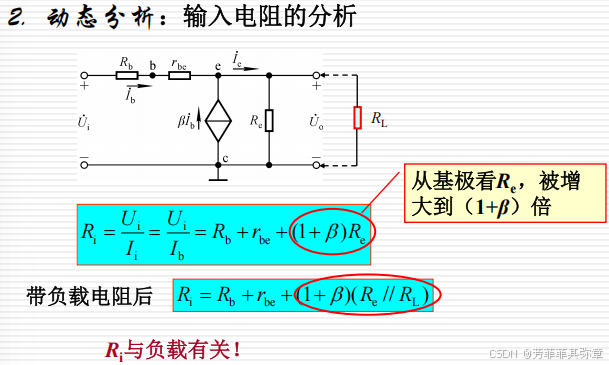

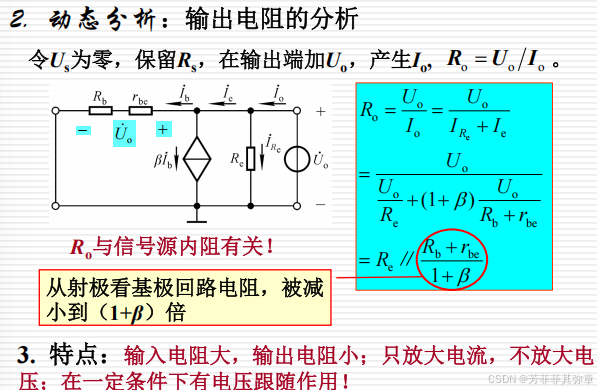

输入电阻和输出电阻

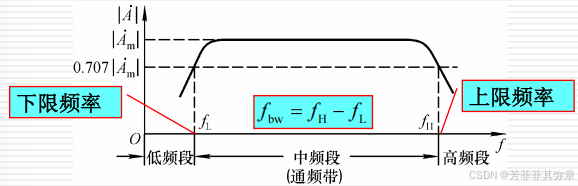

通频带

基本共射电路的工作原理

设置静态工作点是必要的，能放置信号失真，像水平面和波光粼粼的湖面的关系，没有合适的水平面，波浪再大也会搁浅。

即：

动态信号驮载在静态之上

设置合适的静态工作点，首先要解决失真问题，但Q点几乎影响着所有的动态参数！

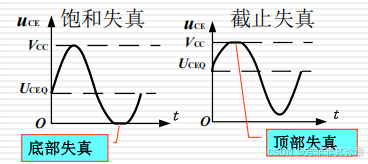

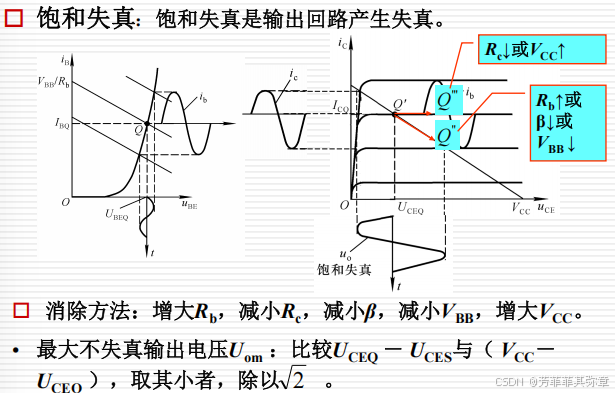

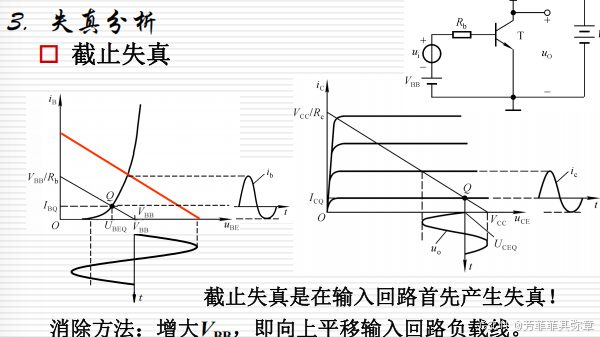

要想不失真，就要在信号的整个周期内保证晶体管始终工作在放大区。

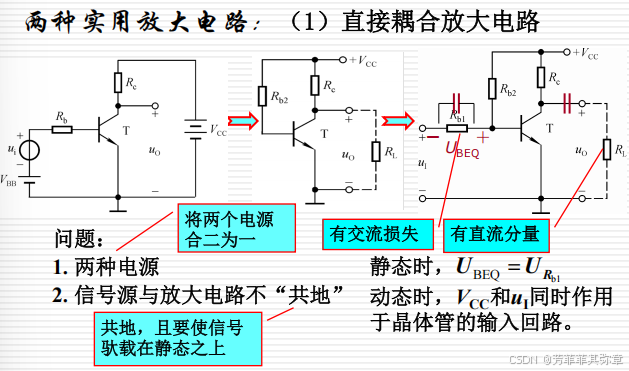

下图显示两种放大电路

采用阻容耦合，分析起来方便许多；但是平时生活中一般为直接耦合，因为电容体积较大不易安装

放大电路分析方法

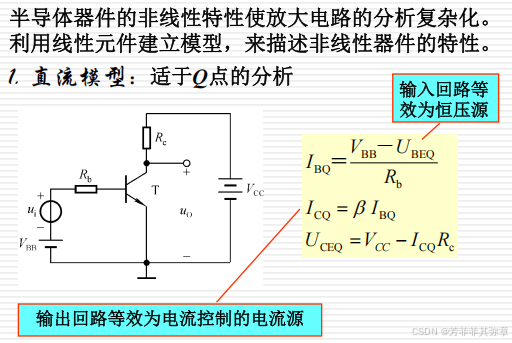

通常，放大电路中直流电源的作用和交流信号的作用共存，这使得电路的分析复杂化。为简化分析，将它们分开作用，引入直流通路和交流通路的概念。

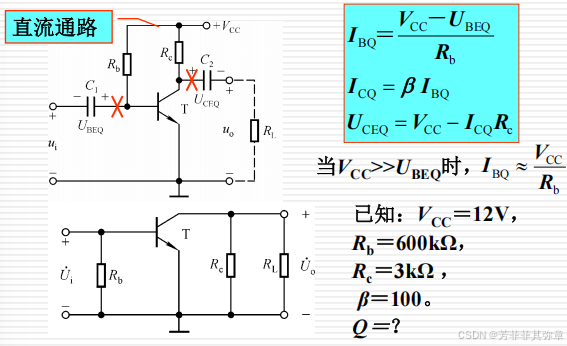

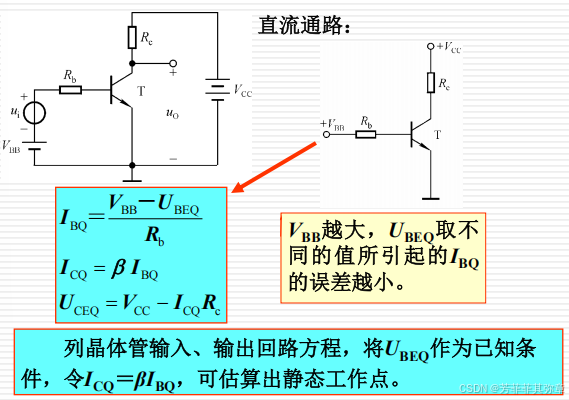

下图显示了一个最简单的直接耦合直流通路。

而交流通路有着较大区别，无论哪种耦合都是如此。

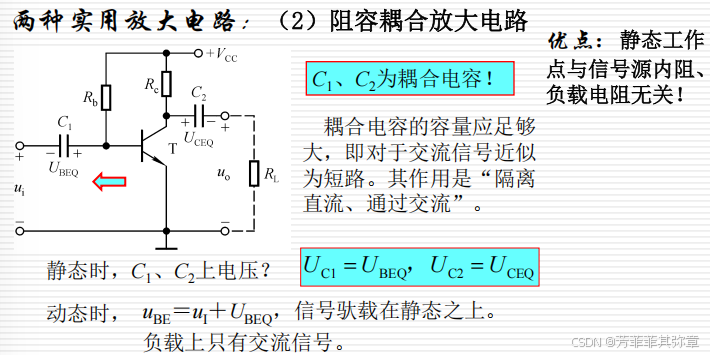

阻容耦合如下：

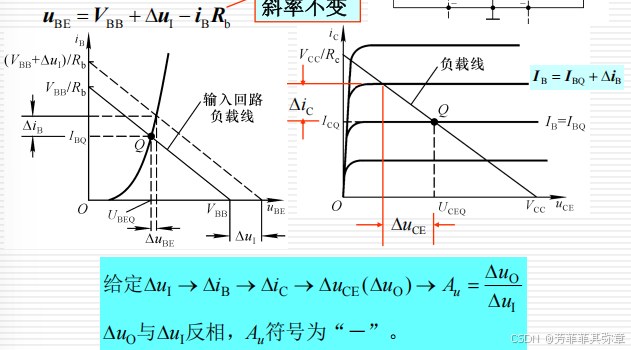

分析方法一：图解法

应实测特性曲线

而下一步分析放大倍数。

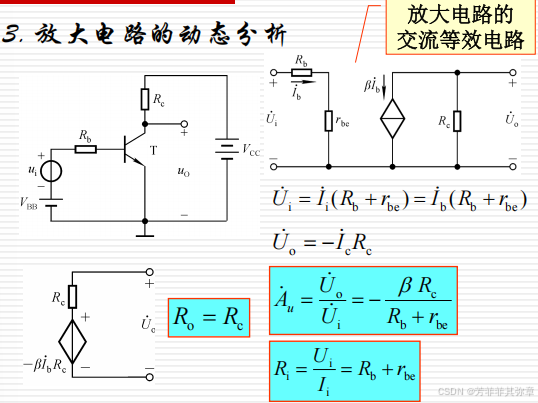

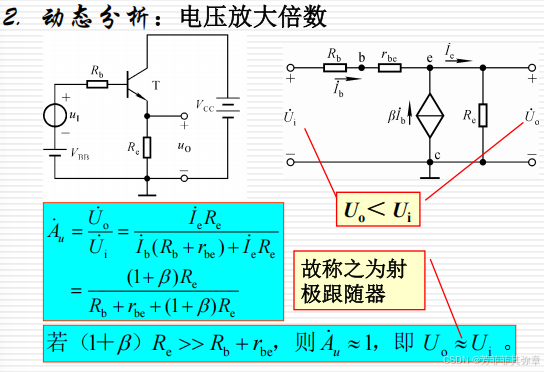

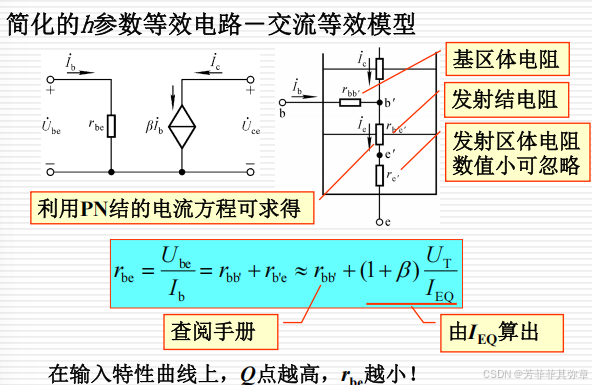

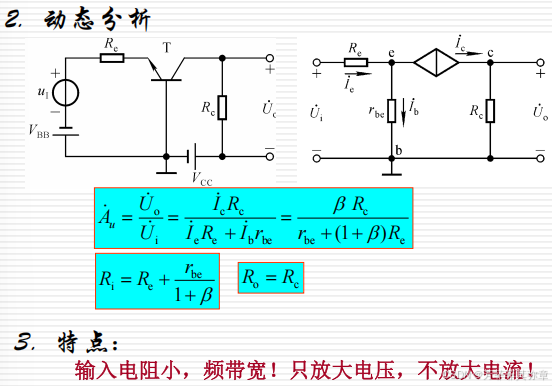

分析方法二：等效电路法

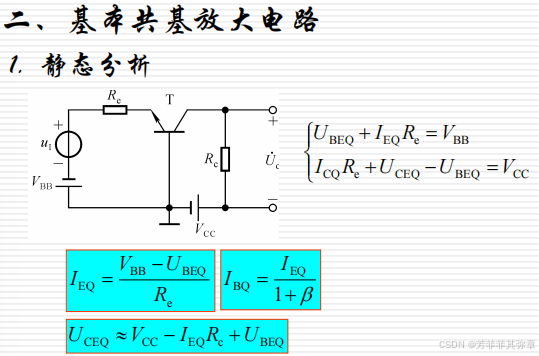

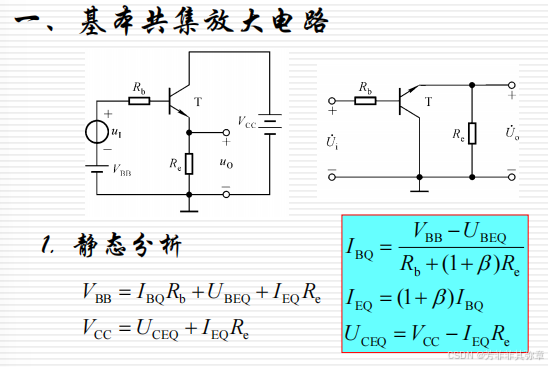

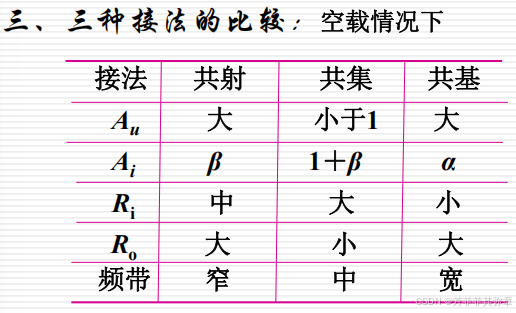

晶体管放大电路的三种接法

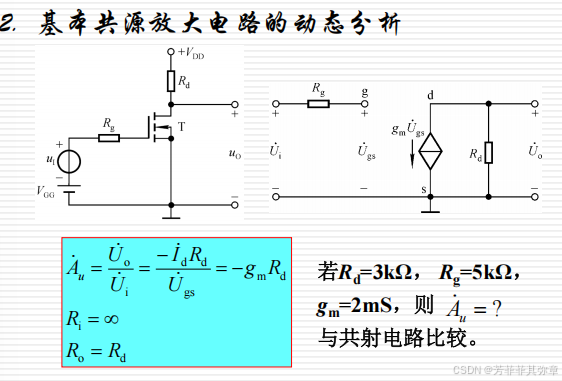

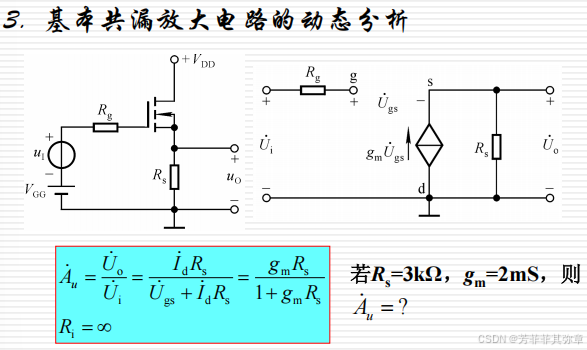

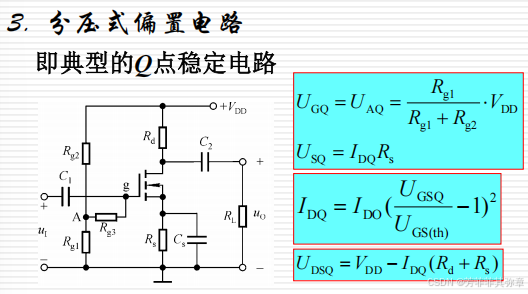

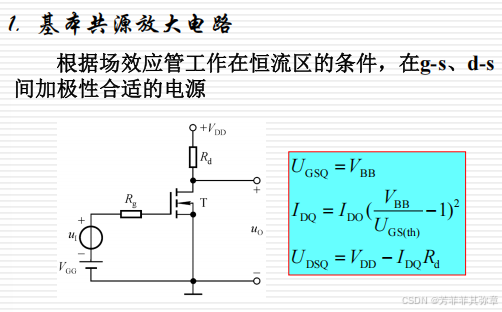

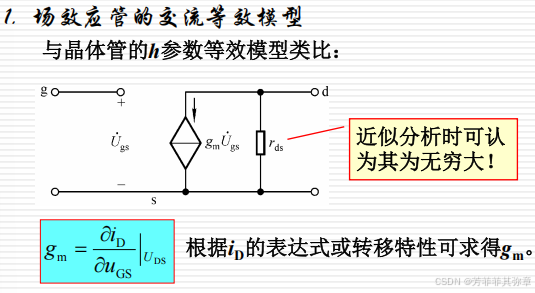

场效应管及其放大电路
