Proteus使用教程并仿真51程序——LED流水灯

一、Proteus简介
Proteus是英国著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。它是目前比较好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。
Proteus功能：
1、原理布图
2、PCB自动或人工布线
3、SPICE电路仿真
二、安装Proteus软件
需要下载Proteus的压缩包，链接如下。
链接：https://pan.baidu.com/s/1eURfI-nSSXHQfL1cgaSdKg,提取码：lse6
将下载后的安装包解压缩，打开 Proteus 8.9 SP2 Pro 应用程序。

下载完成后就可以打开界面

三、熟悉Proteus软件
接下来，熟悉一下Proteus8的相关功能。

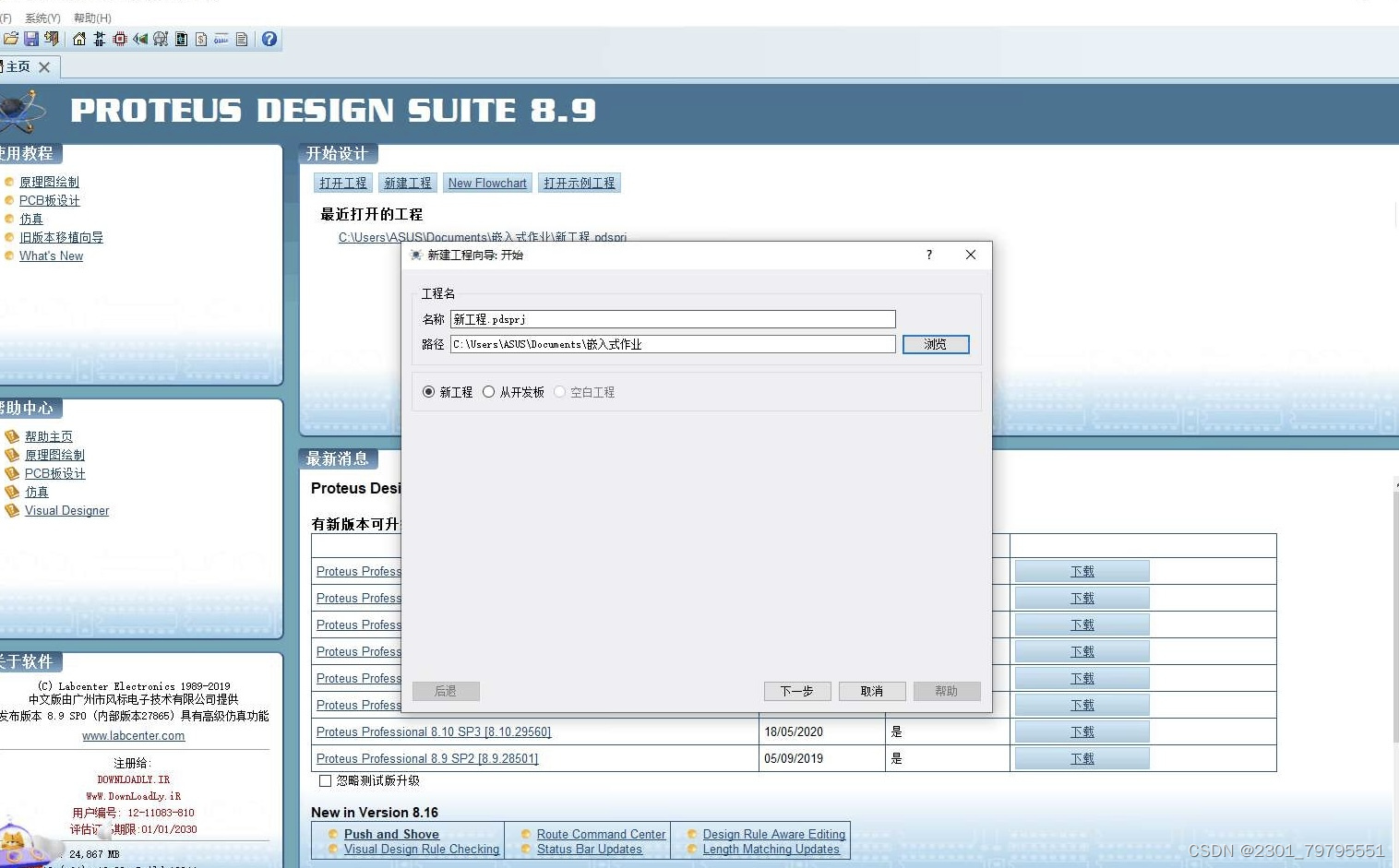

1，先创建工程,再自定义工程名、保存路径，勾选 New Project ，再点击 下一步
（1）如下图所示。

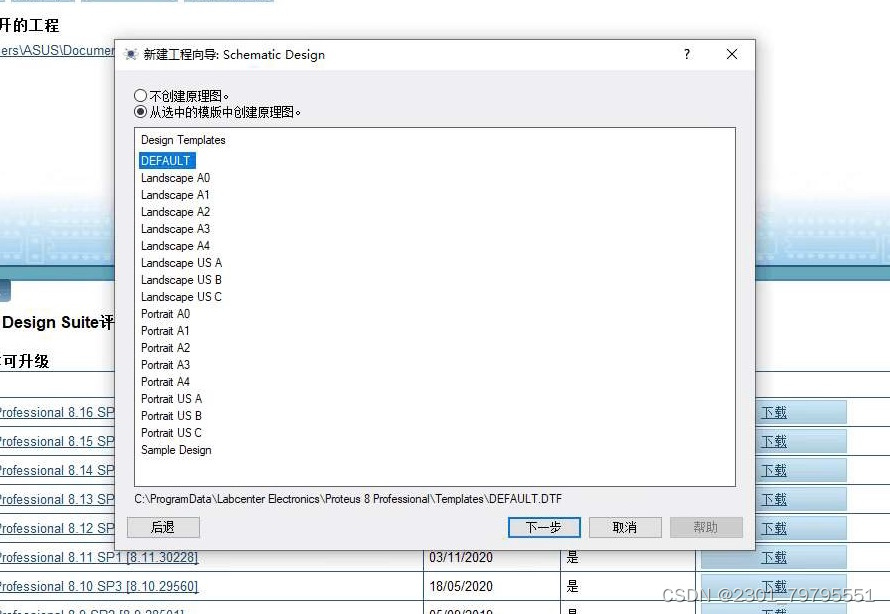

（2）创建原理图（如果不需要创建原理图，可以勾选 Do not create a schematic），然后默认选择 DEFAULT ，再点击 下一步

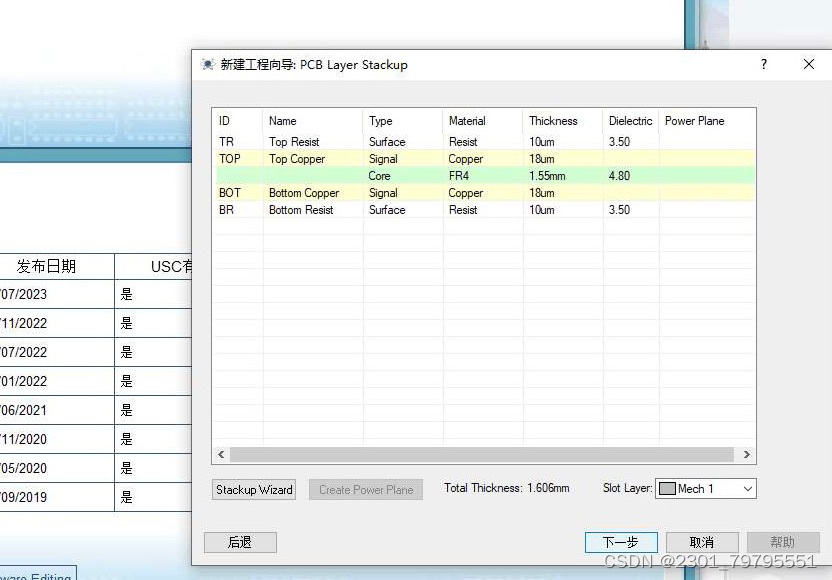

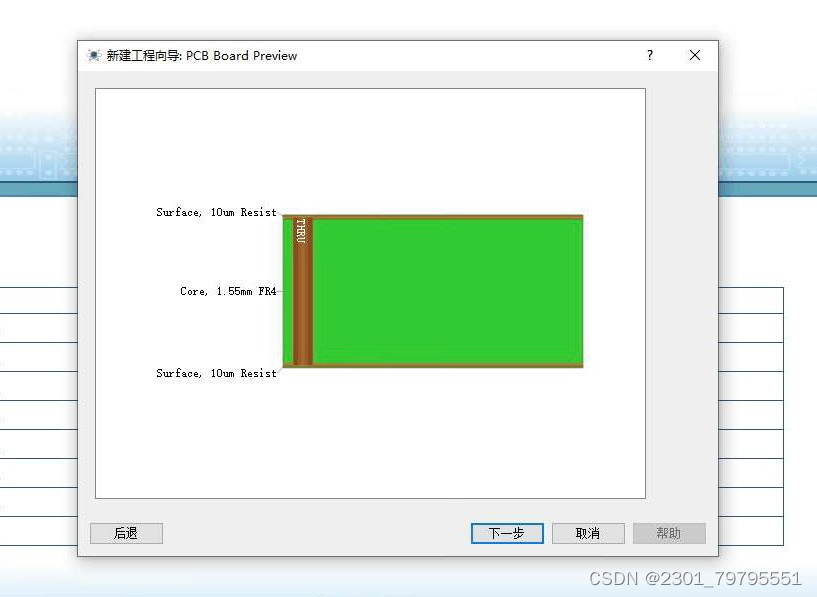

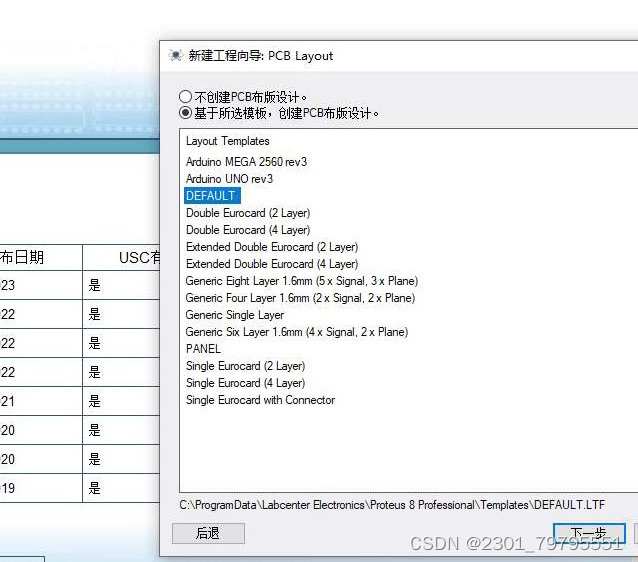

（3）创建 PCB（如果不需要创建PCB，可以勾选Do not create a PCB layout），默认选择 DEFAULT ，再点击 下一步。

（4）连续点击 下一步 。

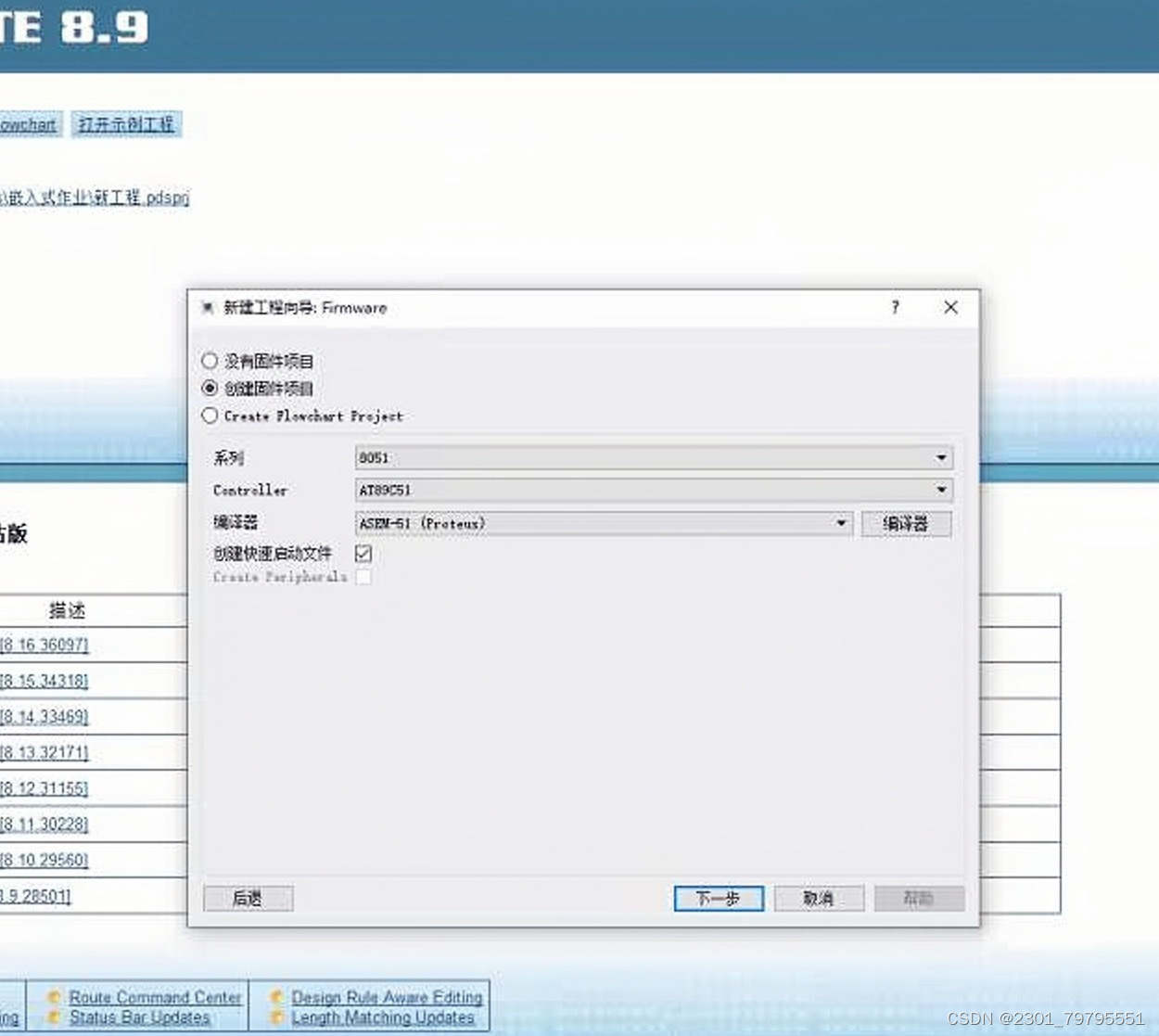

（5）勾选 创建固建项目 ，选择芯片 AT89C51 ，再点击 下一步。

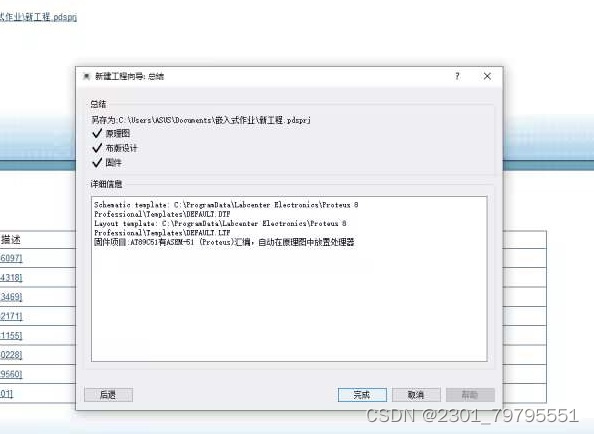

（6）点击 完成 ，工程创建完毕。

（7）创建工程完毕后所有的三个窗口：源代码窗口、PCB窗口、原理图窗口。

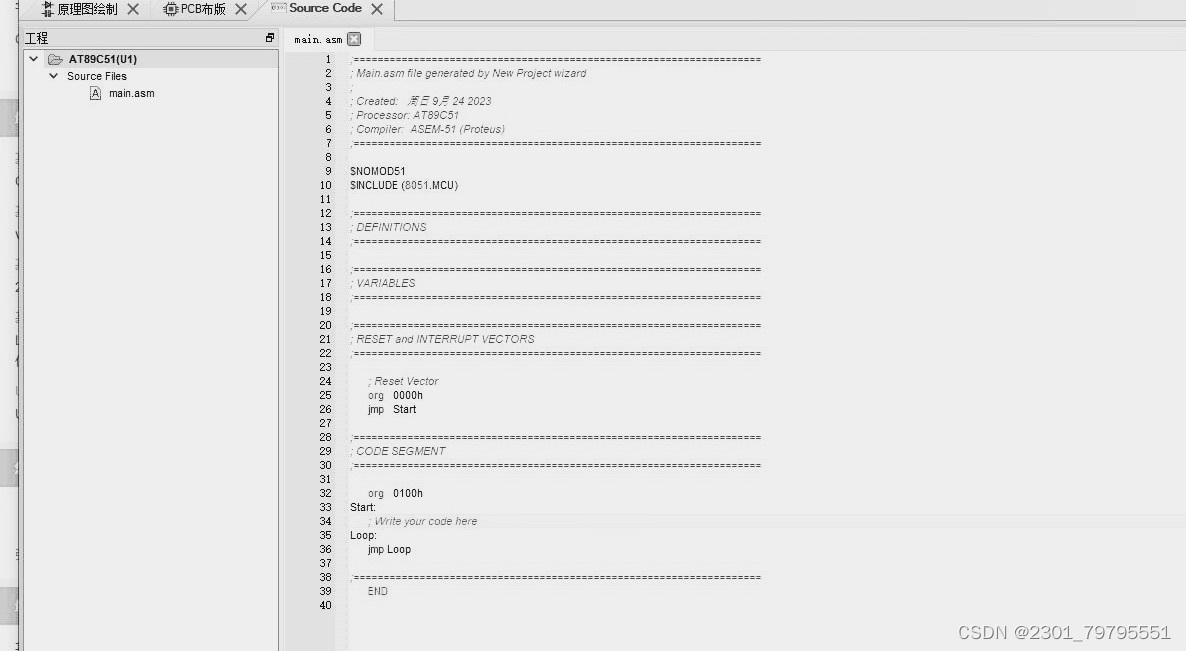

源代码窗口：

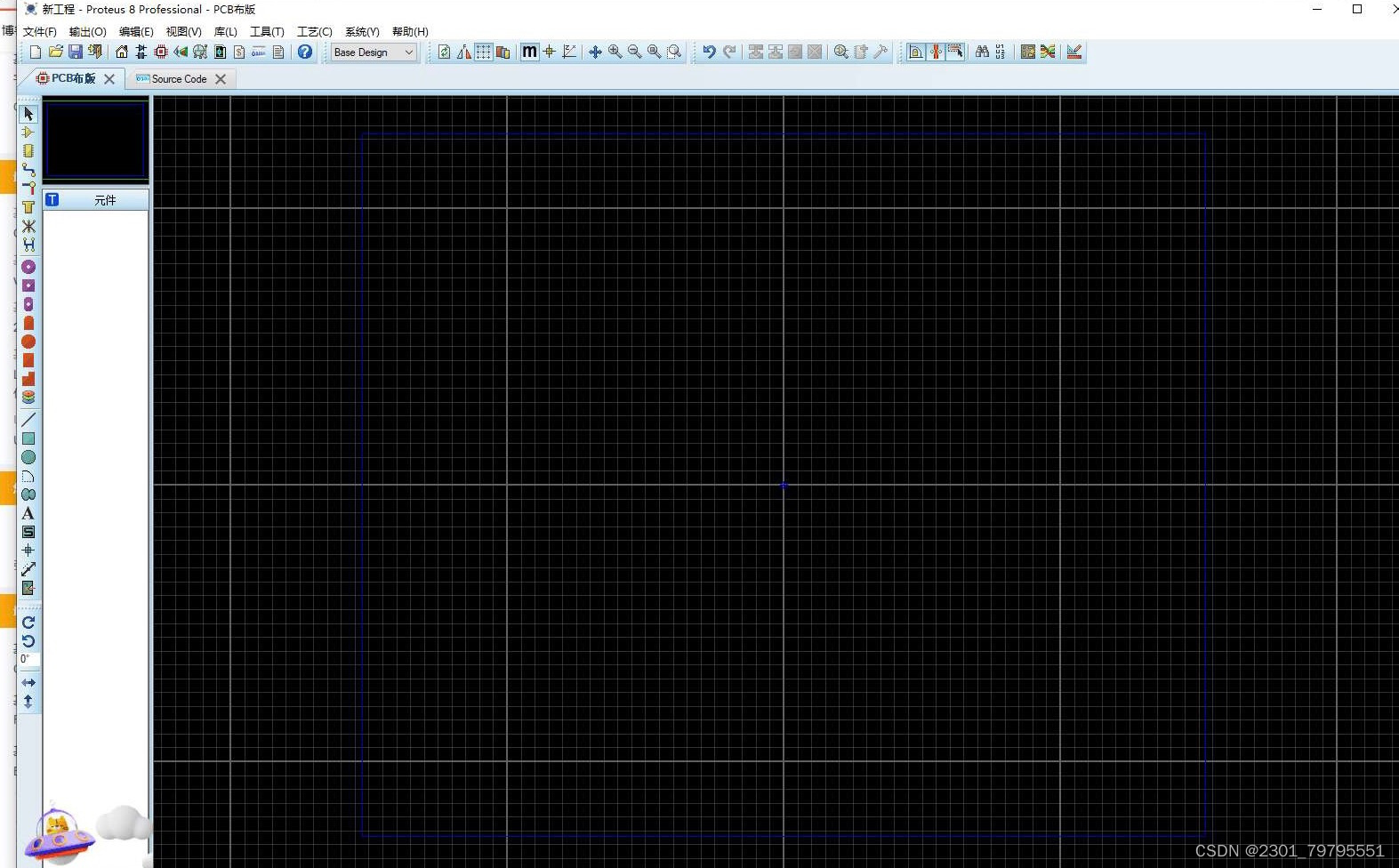

PCB窗口：

原理图窗口：

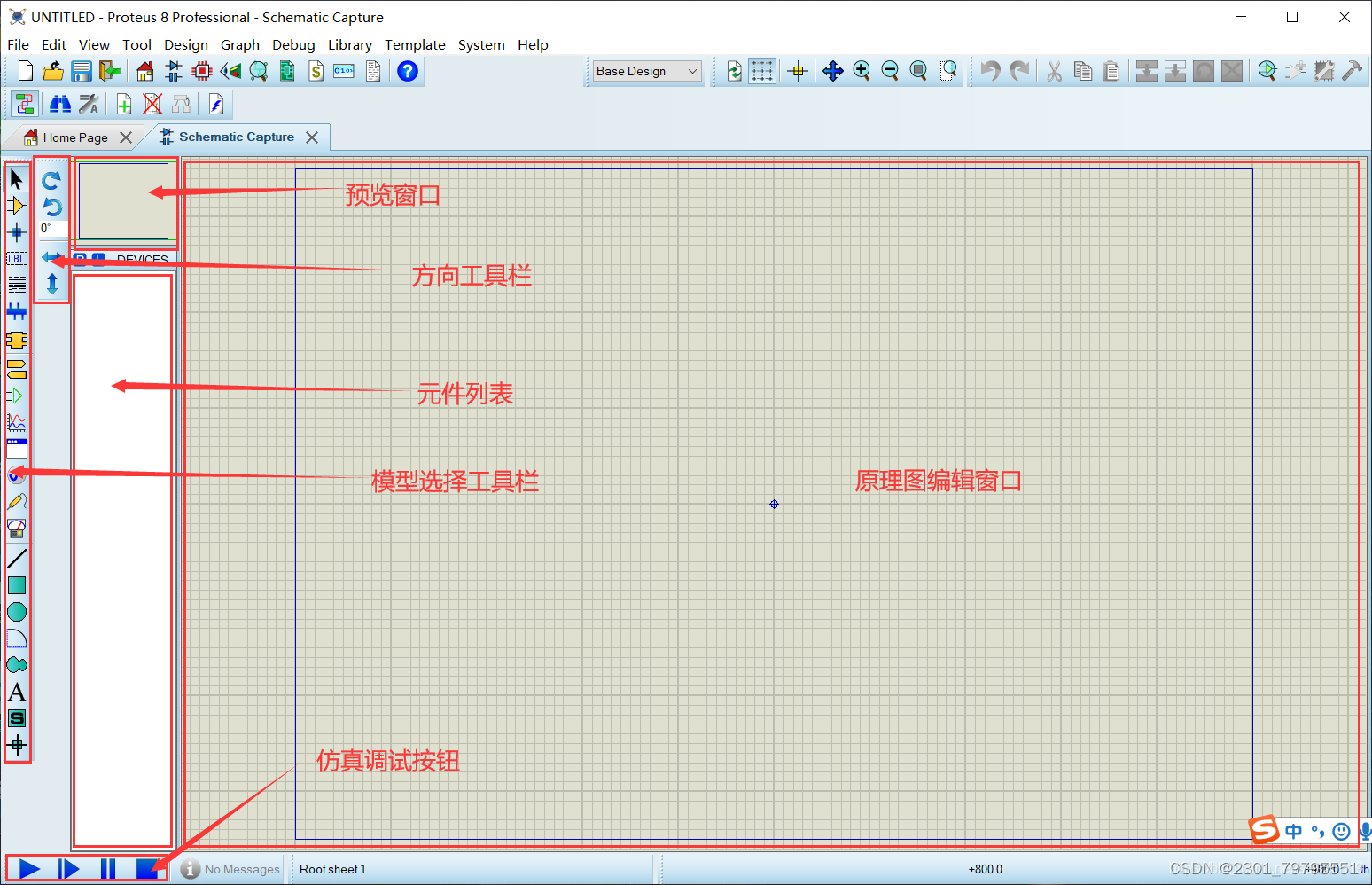

2、界面简介

四、51程序设计和仿真
1、绘制原理图

1）添加元件
（1）点击绘制原理图按钮。

（2）左键单击元件，然后再点击P按钮，进入元件选择界面。

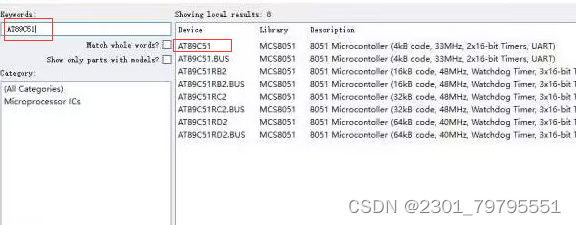

（3）在 Keywords 处输入 AT89C51 ，然后在中间的窗口内双击AT89C51芯片，即可添加到元件列表中，而后依次添加LED-YELLOW、RES、

（2）摆放元件

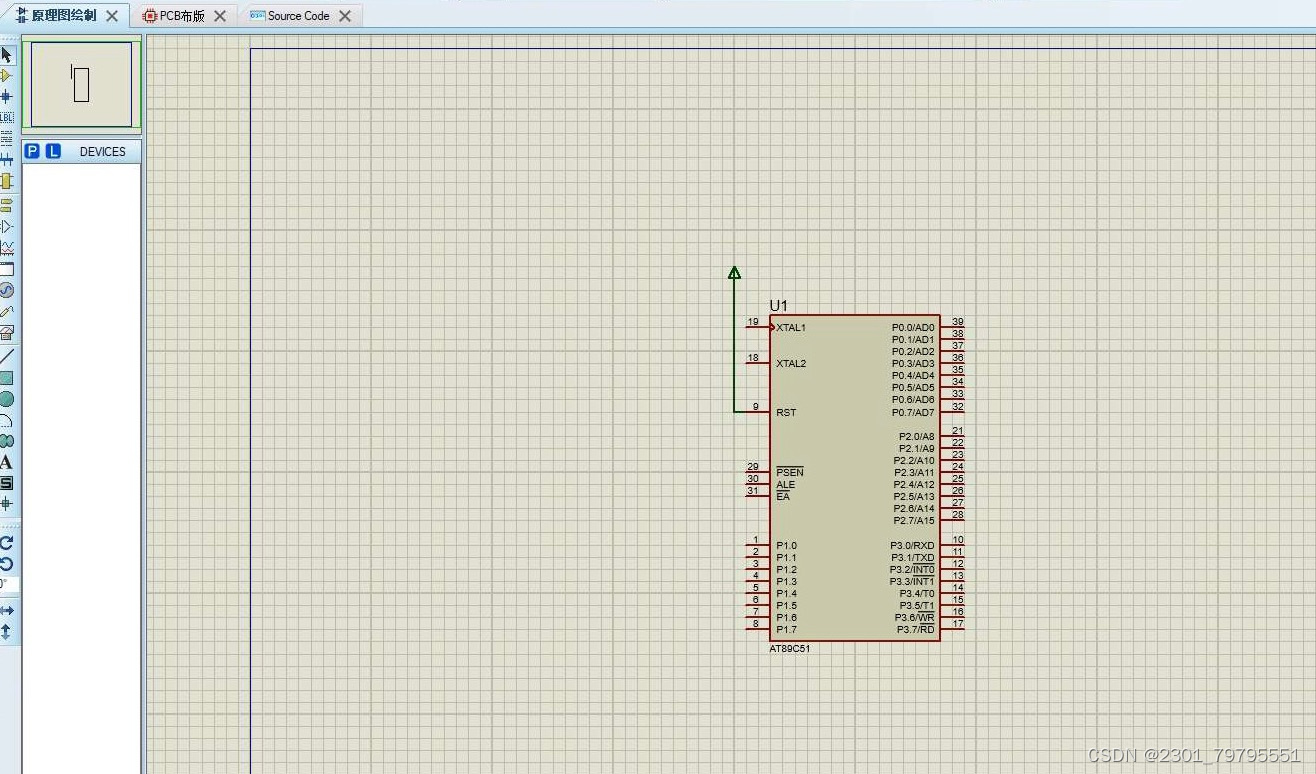

（1）左击元件列表窗内的 AT89C51 芯片，然后再原理图编辑窗口内左击摆放。

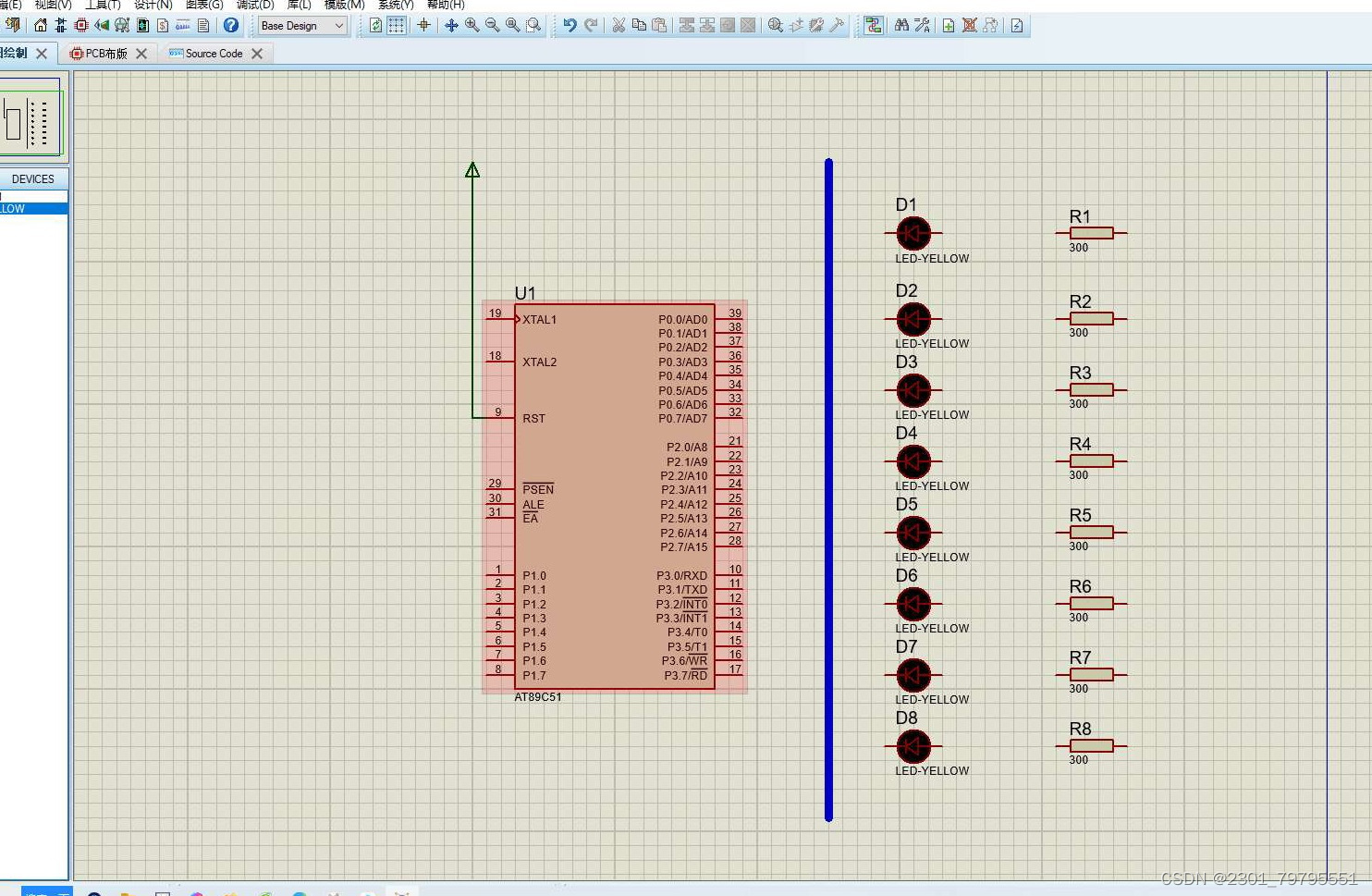

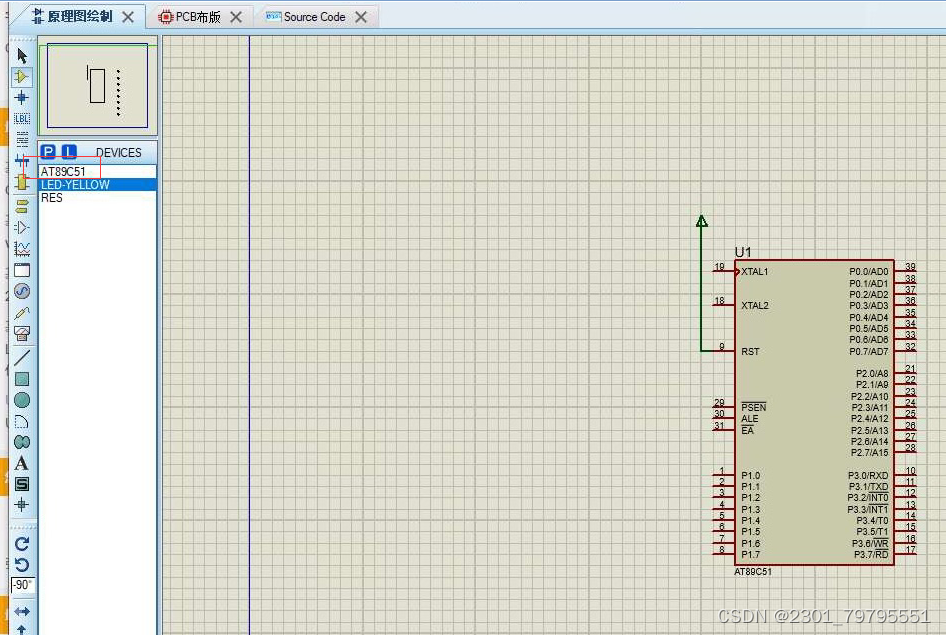

（2）左击元件列表内的 LED-YELLOW ，再点击 旋转按钮 ，可以在预览窗内看见元件顺时针旋转了下，再在原理图编辑框内一次摆放LED灯共8个。

（3）再按照（2）的步骤依次摆放8个电阻，然后左键双击“10K”，弹出修改值的对话框，将10K修改为300，以至于让LED更亮。

（4）拉一条主线。（左击一下起点，然后移动鼠标，然后双击一下终点，即可拉一条主线）

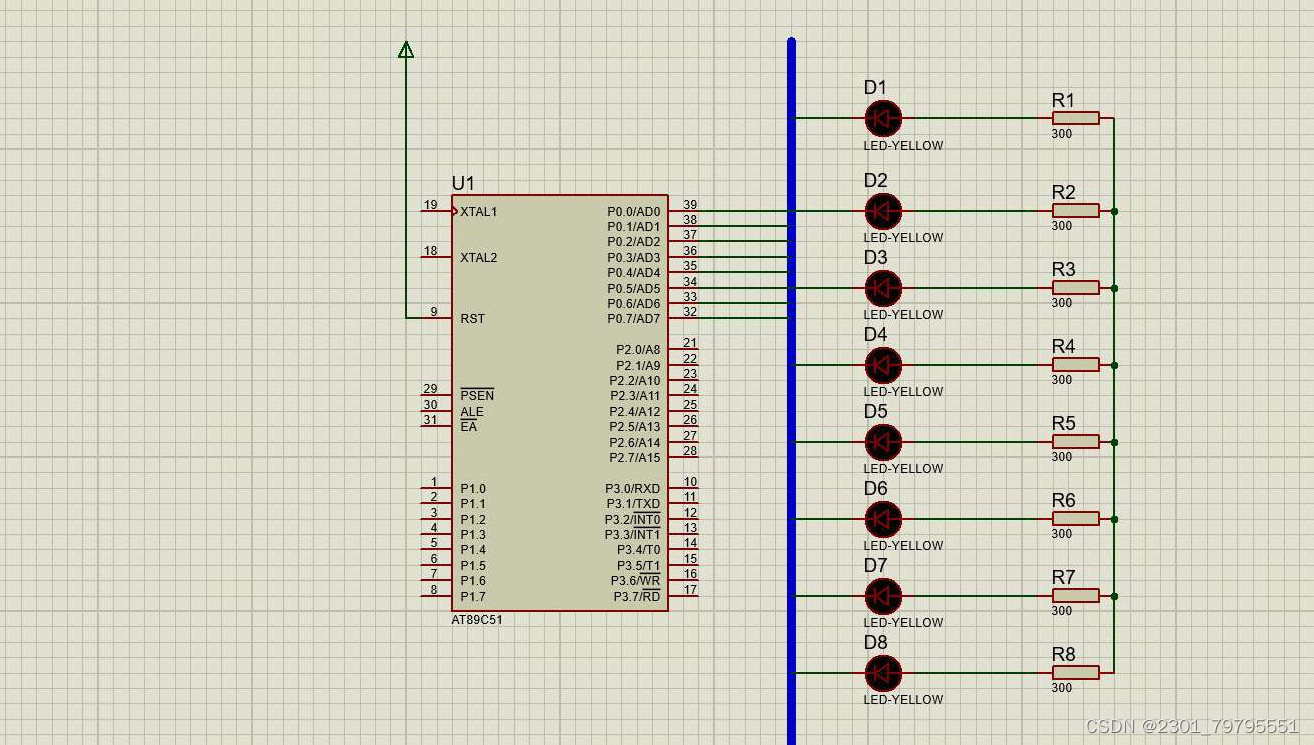

（5）连接管脚。（左击一下起点和左击一下终点即可连接）

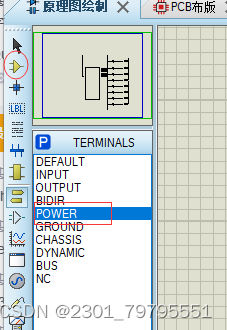

（6）点击终端接口→选择POWER，放置电源，然后左键双击电源图标，修改为VCC，再点击OK。

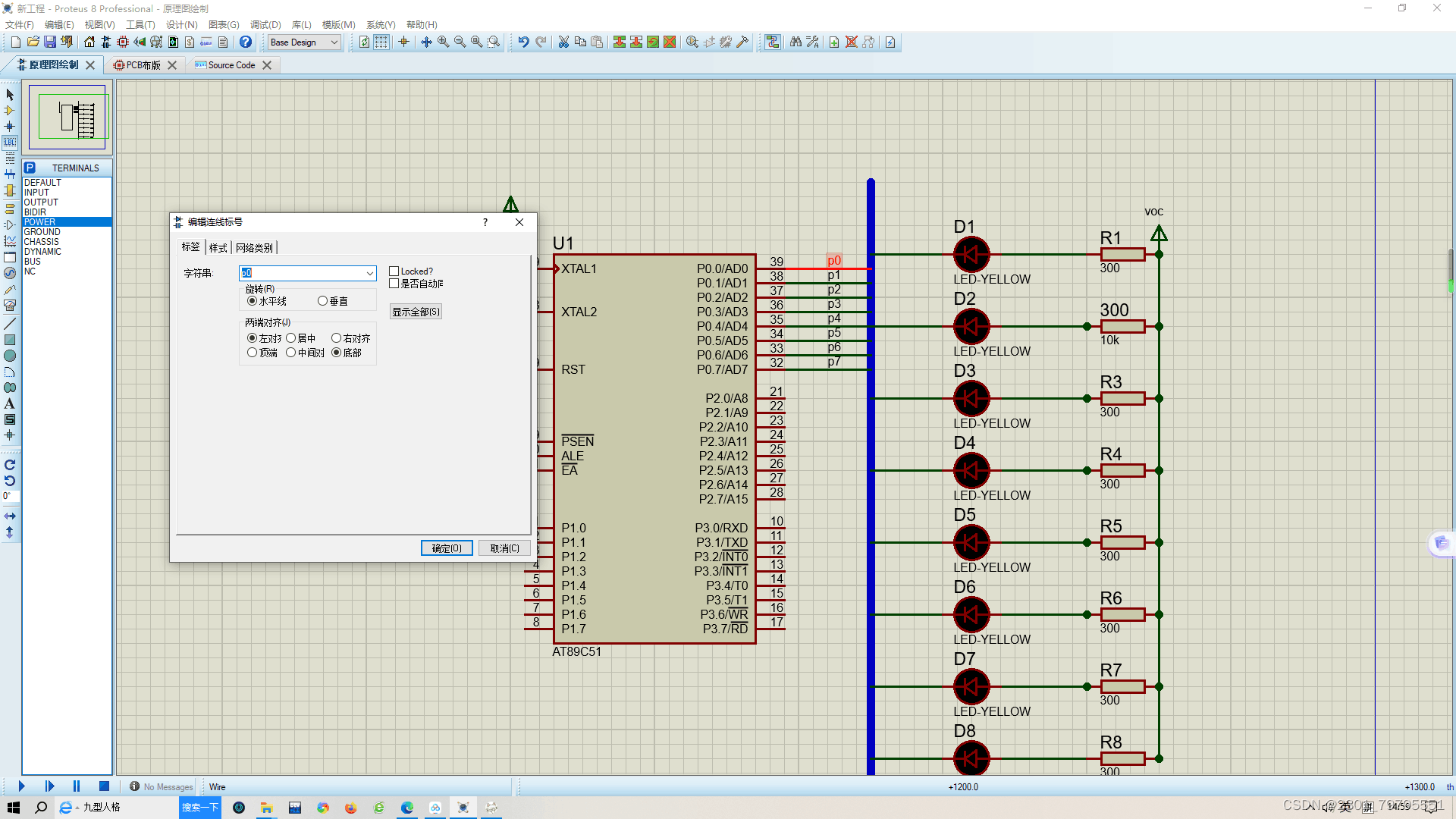

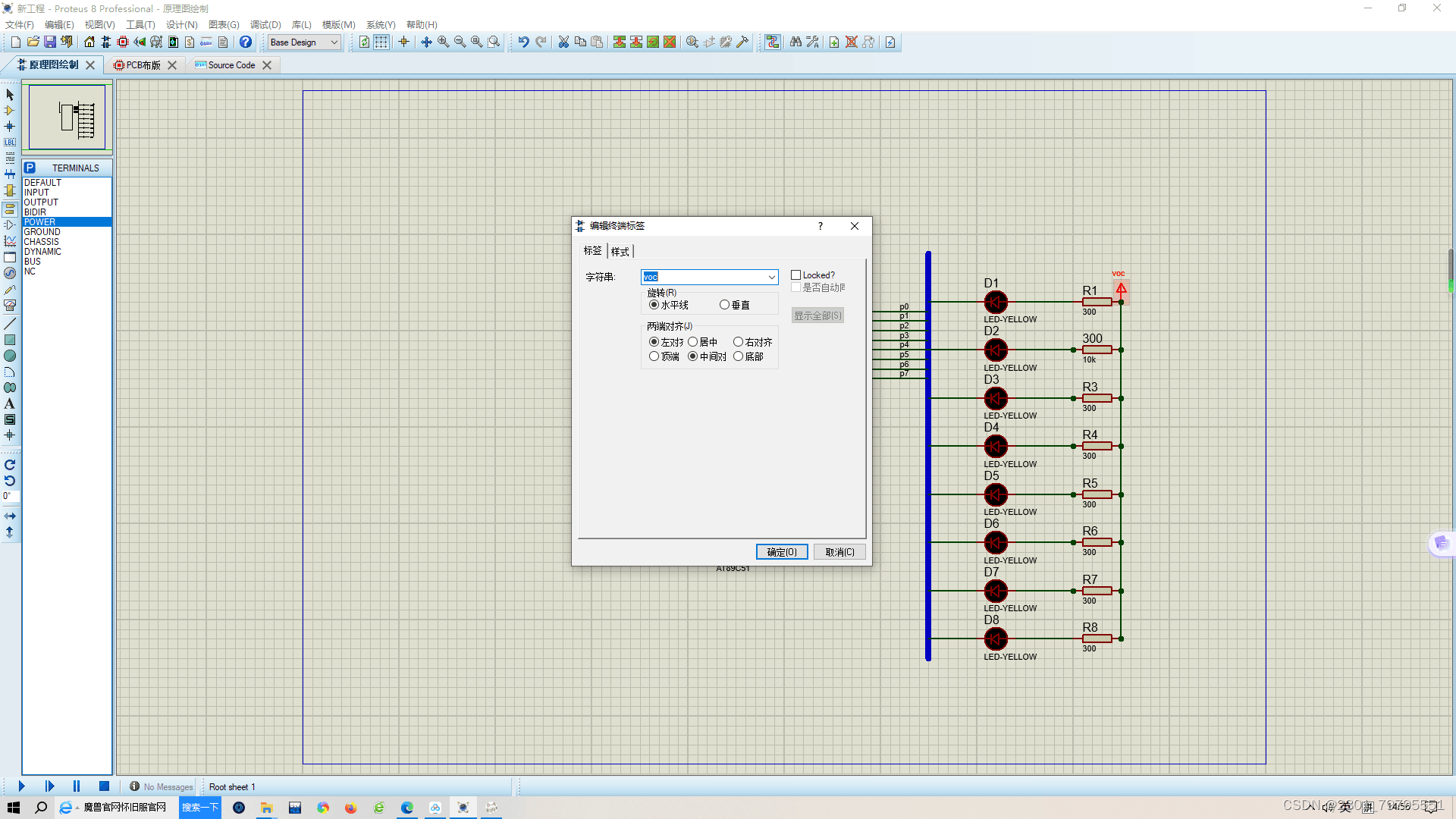

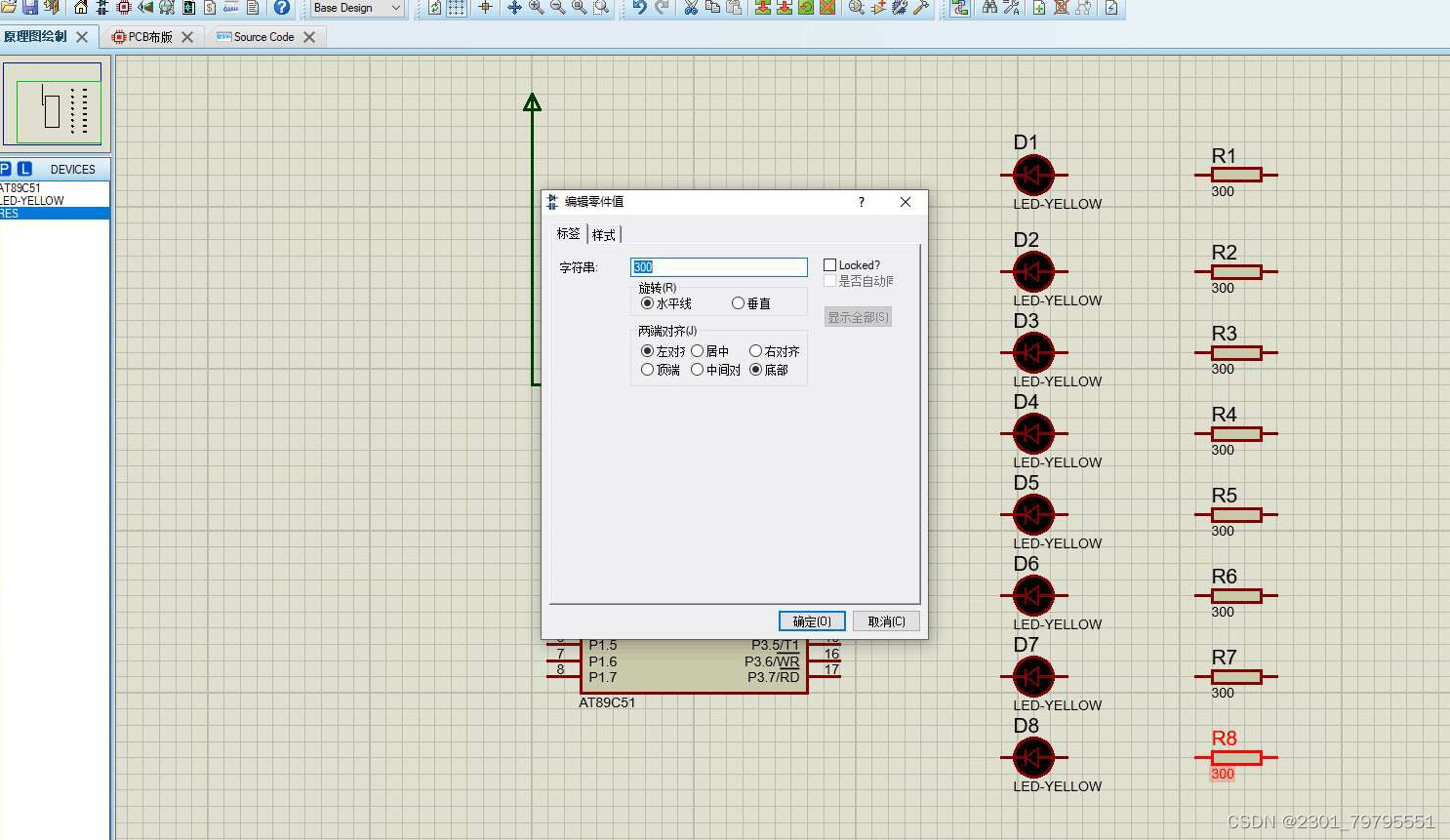

（7）使用 LBL 为支线标记编号，连接到主线的支线，需要对支线进行编号才能正常连接，否则后面需要正常实验成功（使用方法：点击 LBL 后，在左键单击支线上，修改值）

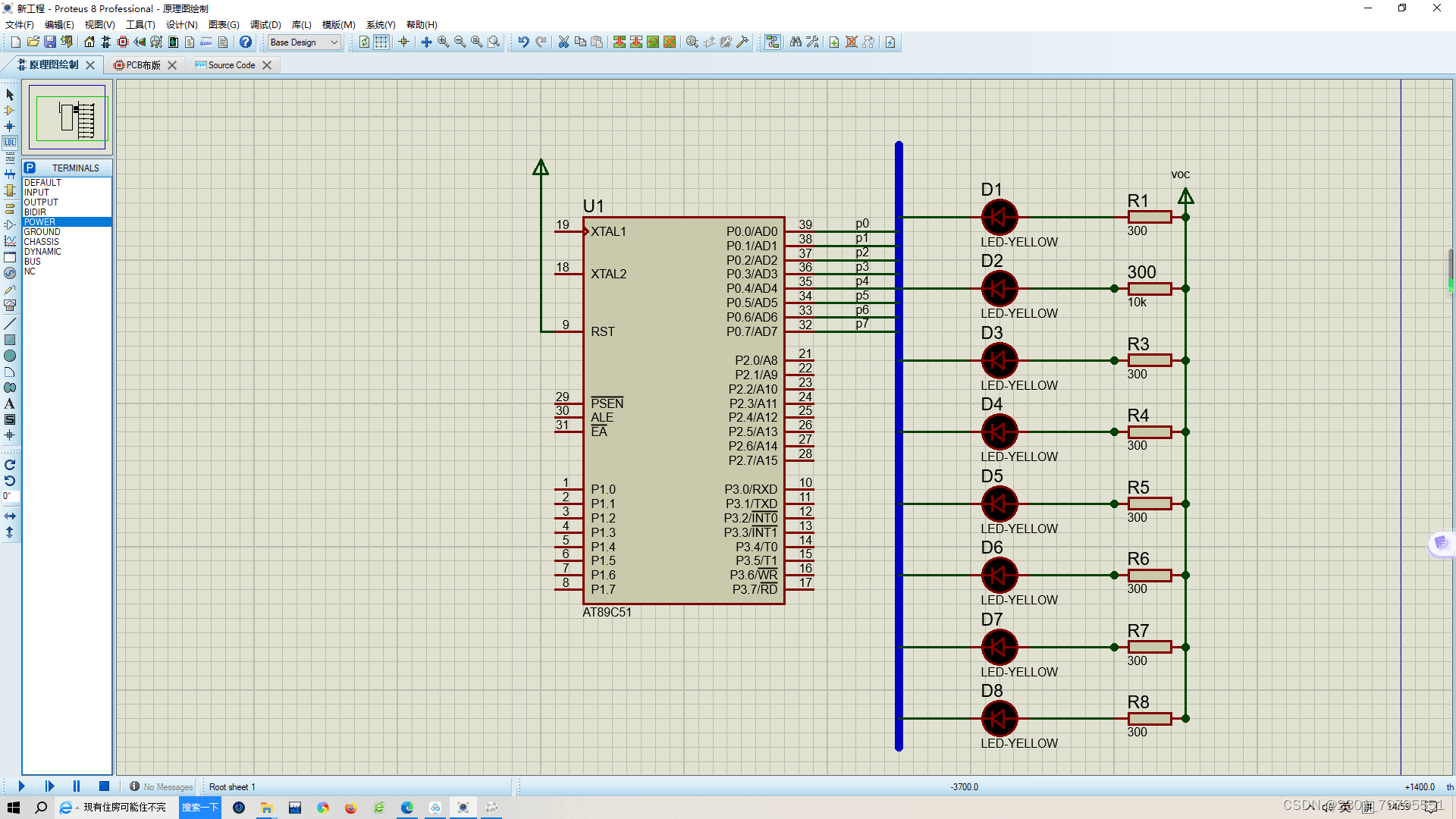

（8）这样，一个LED流水灯原理图就制作完成了。

2、编写51程序
需要使用到Keil C51来编写程序，需要先下载Keil软件，有关Keil软件下载，请参考：https://blog.youkuaiyun.com/ssj925319/article/details/108919862
下载完Keil软件后，需要添加C51的pack，下载链接如下：
链接：https://pan.baidu.com/s/1eu03YgLM83IJ2d5FrRheOA
提取码：eela
下载完成后，解压缩，并点击安装，安装完成后，Keil 软件就自动添加了 C51 的pack。

1）创建一个工程
（1）打开 Keil 软件，点击 Project → New uVision Project …

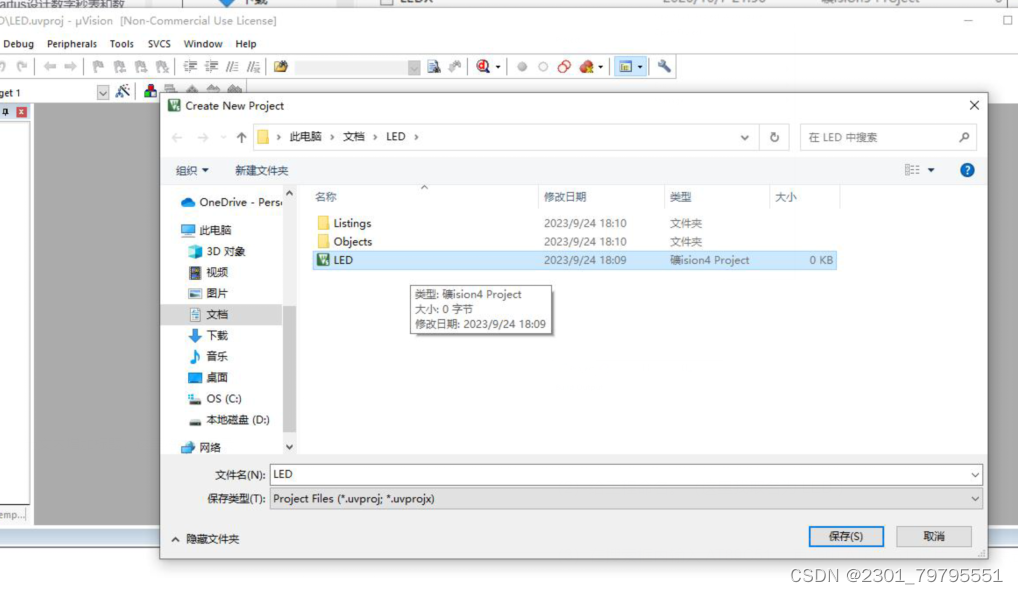

（2）给工程命名。（这里我取名为 LED ）

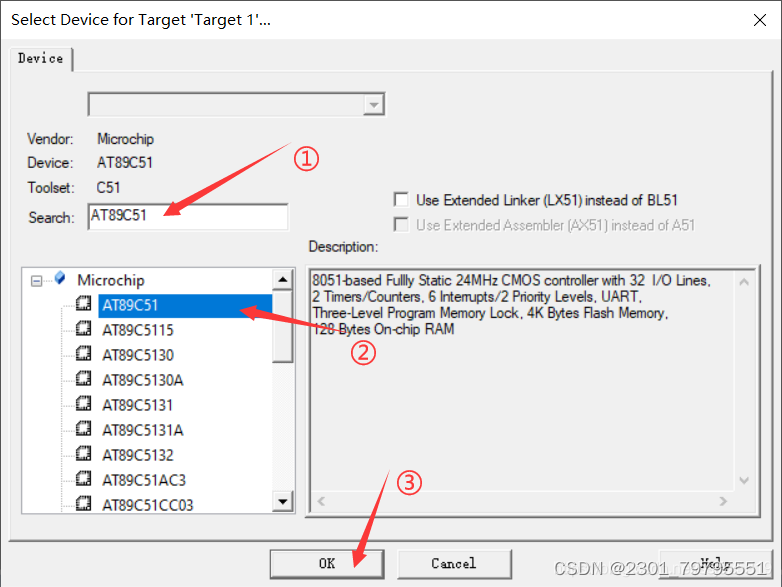

（3）在搜索框内输入 AT89C51 ，再选中 AT89C51 芯片，然后点击 OK 。

（4）点击 是 。

2）编写main.c文件

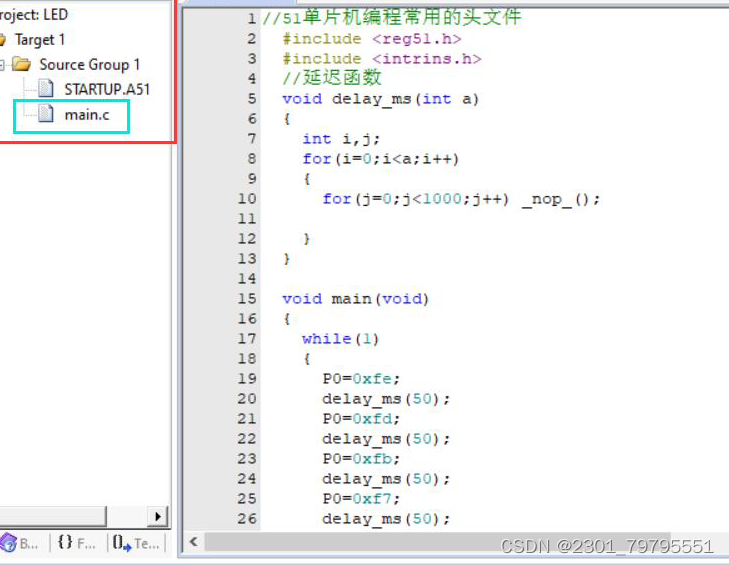

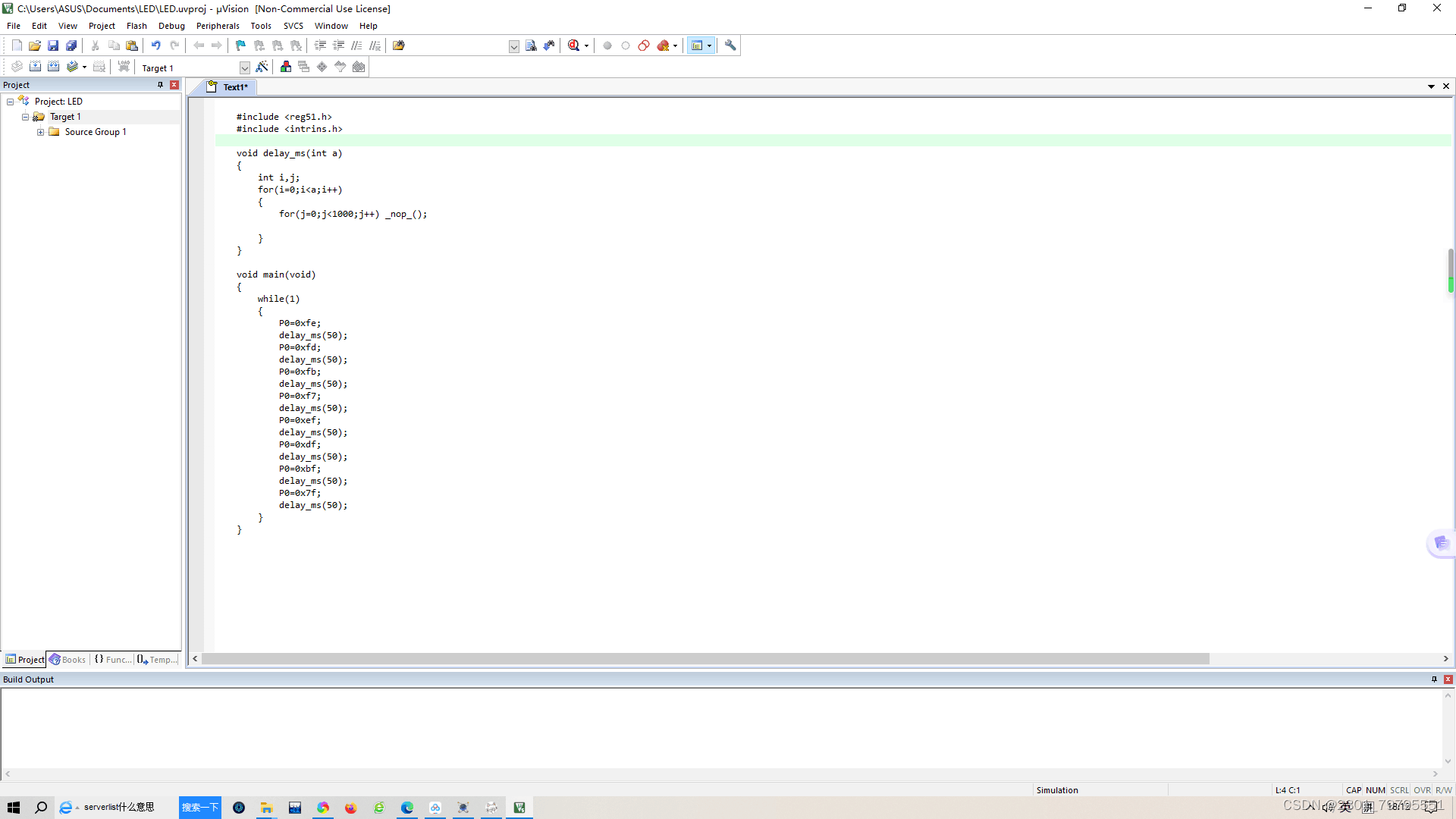

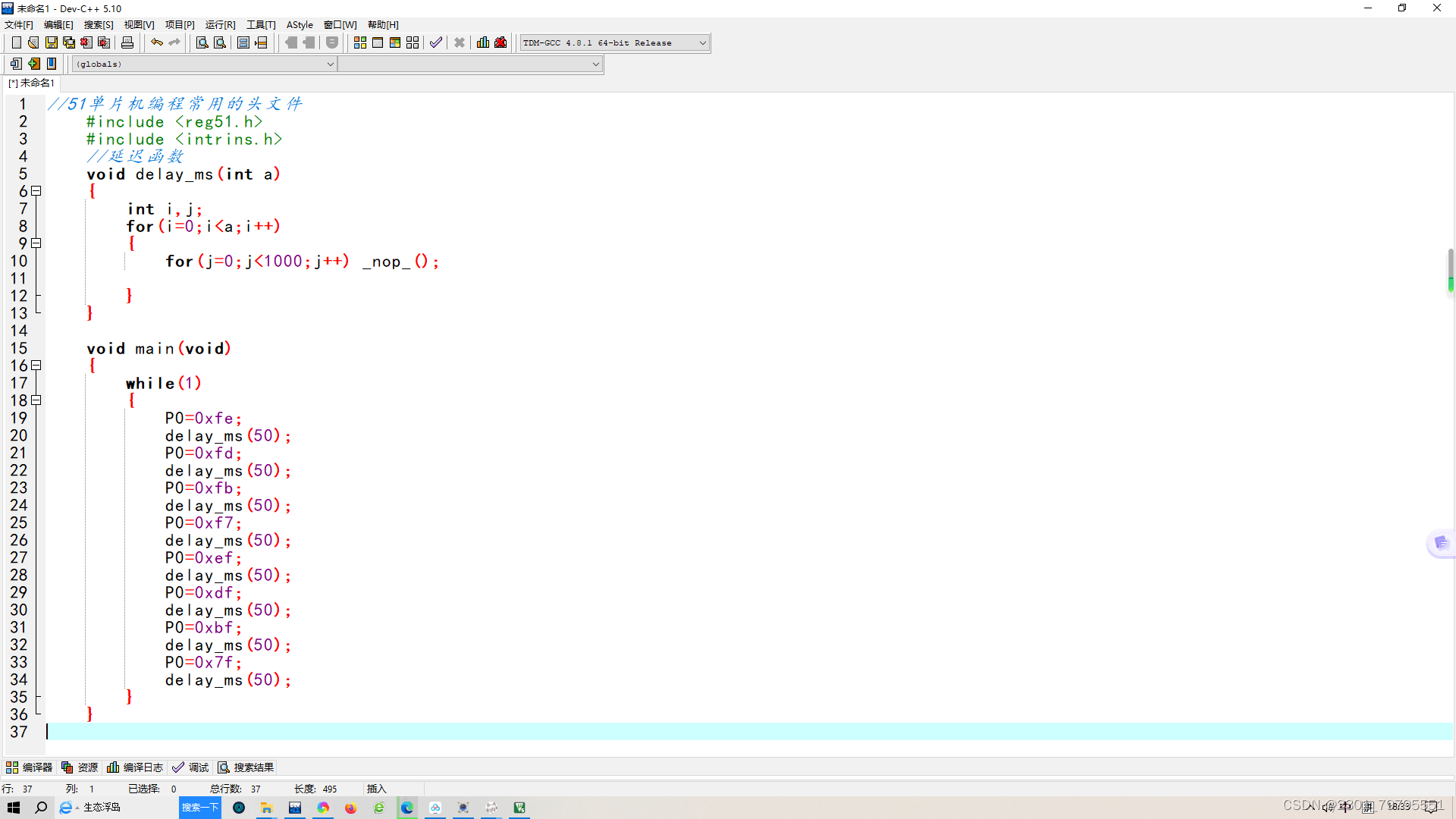

（1）点击左上角新建文件，再在文本框内复制粘贴51程序代码。

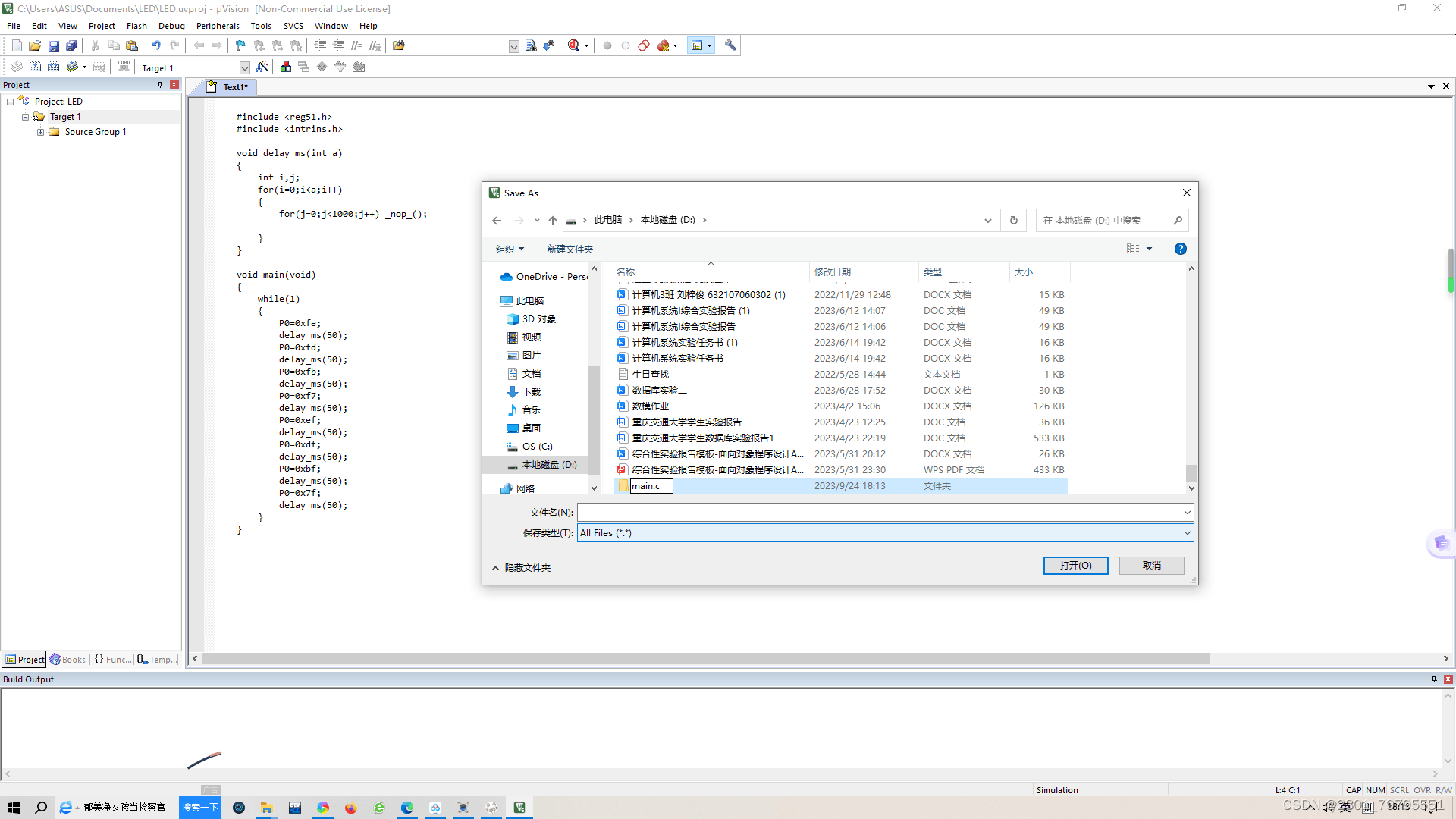

（2）点击保存按钮，再命名为main.c文件（一定要加.c后缀，不然就不是C文件了），再点击保存。

（3）右键点击 Source Group 1 ，再点击 Add Existing Files to Group “Source Group 1”…

(4）选中刚刚创建的 main.c 文件，并点击 Add 。

（5）可以看见 main.c 文件已经在 Source Group 1 目录下面了。

3）生成 .hex 文件

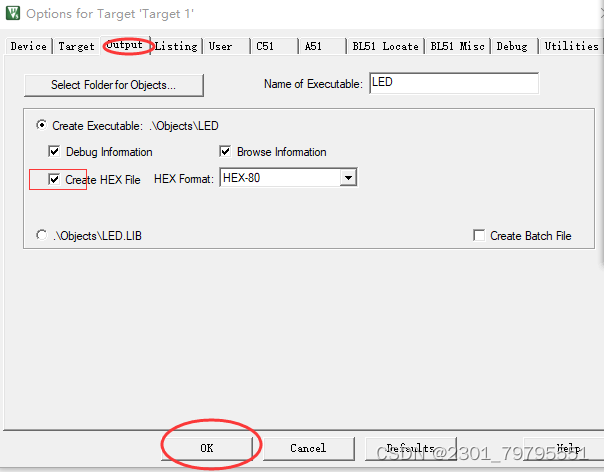

（1）点击魔法棒，在弹出的窗口内选择 Output ，再勾选 Create HEX File ，然后点击 OK。

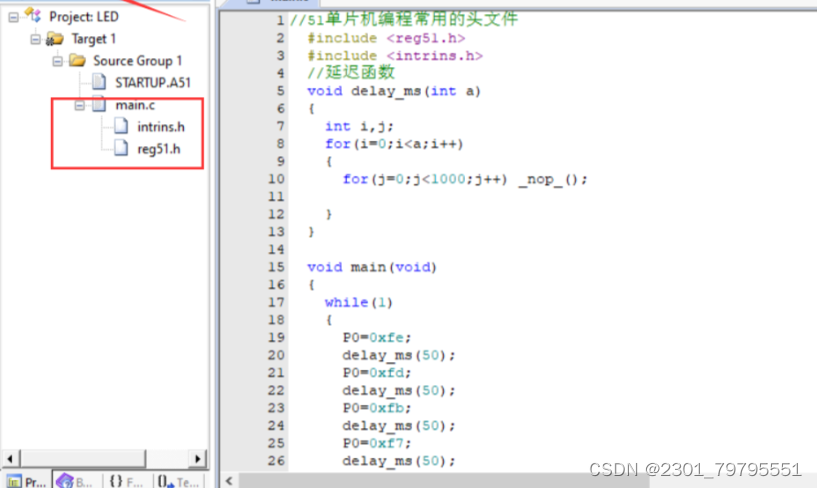

（2）点击编译按钮，进行编译，编译成功并生成了两个头文件（这一步不可忽略，否则无法生成 .hex 文件）

3、开始仿真

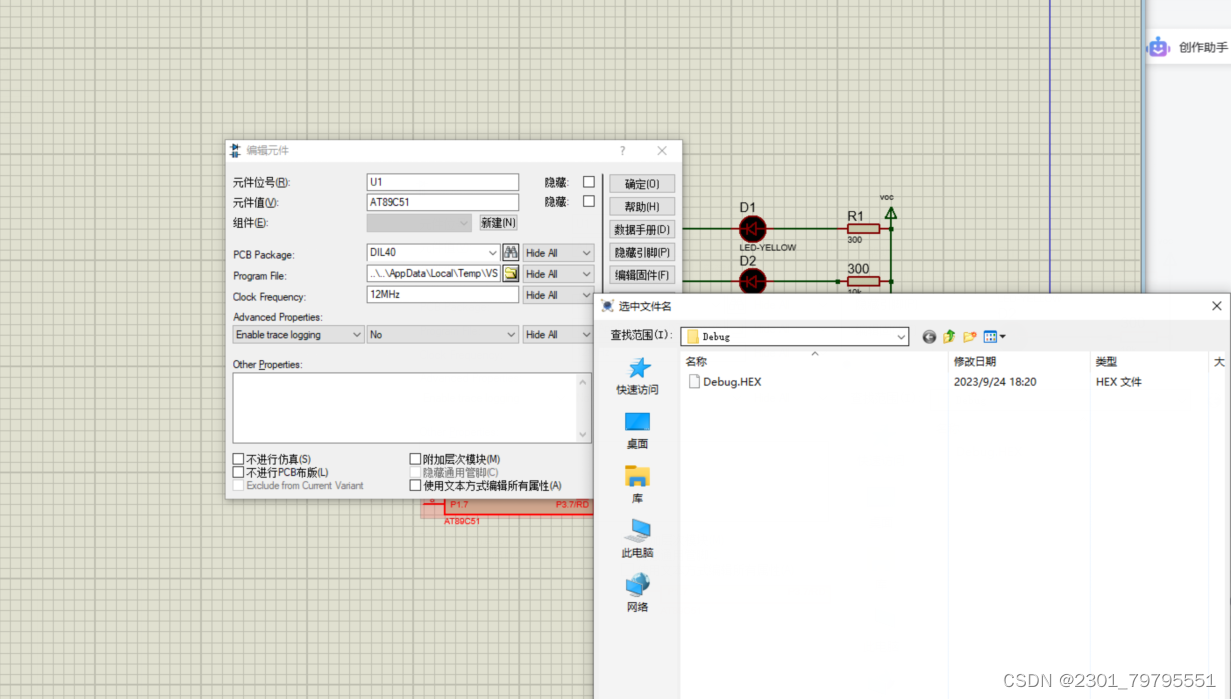

（1）回到Proteus软件的原理图内，双击 AT89C51 芯片后，在弹出的窗口的 Program File 一栏从刚才 keil 软件编译后的路径中添加 .hex 文件，再点击 OK 。

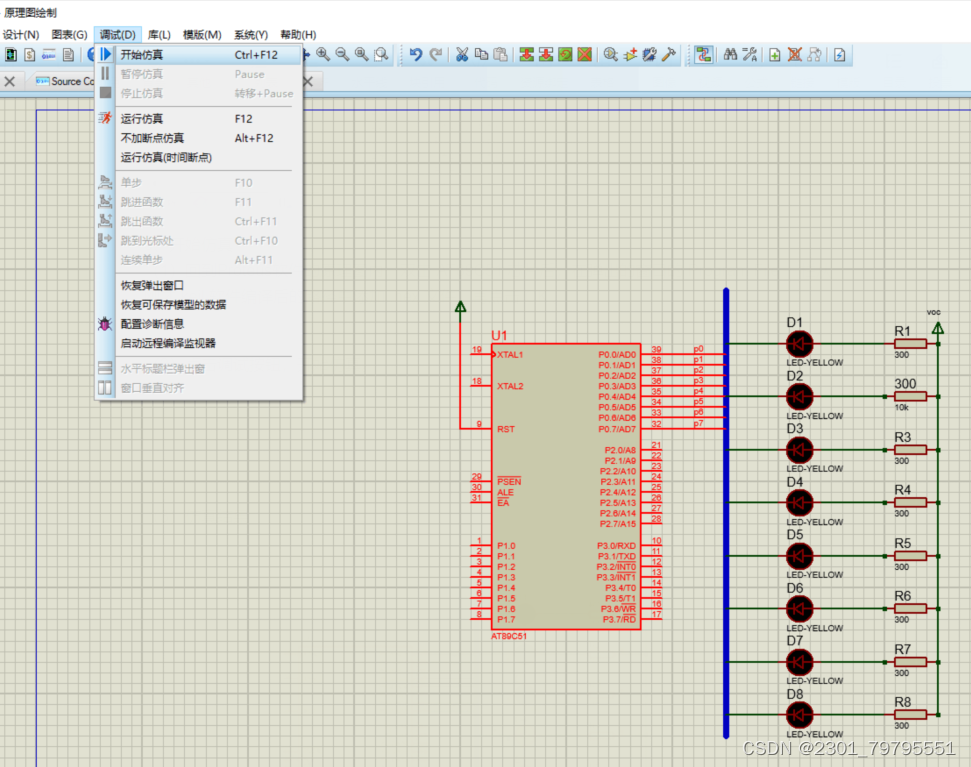

（2）点击调试按钮，开始仿真。

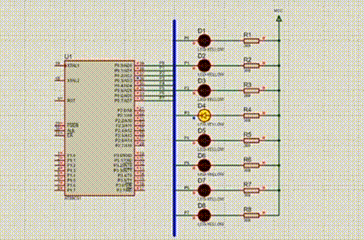

（3）仿真结果

五、总结
通过阅读本文章，学习到了如何使用Proteus创建工程、原理图界面的使用、设计一个简单的51原理图、使用Keil软件编译Hex文件，Proteus仿真软件使用起来十分方便,也让我的学习更加的努力了
