HLS入门

一. HLS是什么？与VHDL/Verilog编程技术有什么关系?

高层次综合 (HLS)

1. 抽象级别更高：HLS允许设计者在更高的抽象级别上工作，使用高级编程语言来描述硬件的功能。这种方法减少了设计者需要处理的底层细节，使得设计过程更加高效。
2. 自动生成HDL代码：HLS工具可以将高级语言编写的算法自动转换为HDL代码，从而生成可综合的硬件描述。这种自动化过程可以减少手工编码的错误，并加快设计周期。
3. 设计优化：HLS工具通常具有许多优化选项，可以自动进行循环展开、流水线化等优化，以生成更高效的硬件实现。
4. 加快设计验证：由于使用高级语言进行设计，设计者可以利用软件调试工具进行早期验证，从而加快整个设计验证过程。

VHDL/Verilog编程技术

1. 低级硬件描述：VHDL和Verilog是传统的硬件描述语言，设计者需要在较低的抽象级别上编写代码，详细描述硬件的行为和结构。这需要设计者具备深厚的硬件知识。
2. 手工编码：使用VHDL或Verilog进行设计时，所有的代码都是手工编写的。这种方法尽管灵活，但也容易出现人为错误，并且开发周期较长。
3. 详细控制：设计者可以完全控制硬件的每一个细节，因此在需要精确控制和优化硬件时，VHDL和Verilog是不可替代的。
4. 广泛应用：尽管HLS越来越受欢迎，但VHDL和Verilog仍然是硬件设计中的主流语言，尤其在FPGA和ASIC设计中。

关系和区别

1. 抽象级别：HLS使用高级语言进行设计，抽象级别较高；而VHDL和Verilog是低级的硬件描述语言，需要详细描述每个硬件组件。
2. 设计流程：HLS的设计流程包括高级语言编写、自动综合、优化和验证；而VHDL/Verilog的设计流程主要是手工编写和验证。
3. 应用场景：HLS适用于快速原型设计和算法验证，尤其在设计周期较短的项目中表现出色；而VHDL和Verilog适用于需要详细控制和优化的复杂硬件设计。

总的来说，HLS与传统的VHDL/Verilog编程技术是互补的。HLS提高了设计效率，减少了设计复杂度，而VHDL和Verilog则提供了更高的控制和优化能力。在现代硬件设计流程中，设计者往往会结合使用这两种技术，以充分发挥各自的优势。

二. HLS有哪些关键技术问题？目前存在什么技术局限性？

高层次综合 (HLS) 虽然提供了显著的设计效率提升和抽象级别的提高，但在实际应用中仍然面临一些关键技术问题和局限性：

关键技术问题

1. 精确的硬件映射：如何将高级语言中的抽象描述精确地映射到硬件结构上是HLS的核心挑战之一。高级语言的抽象程度较高，而硬件设计需要精确的细节控制，这两者之间的映射是一个复杂的过程。

2. 性能优化：尽管HLS工具可以进行自动化的性能优化，但如何高效地利用硬件资源（如寄存器、逻辑单元、内存等）仍是一个挑战。自动化优化可能无法达到手工优化的精细程度。

3. 并行性和流水线化：高级语言中的并行性和流水线化在硬件中实现时，需要处理数据相关性、控制依赖性等问题。HLS工具需要智能地分析和处理这些依赖关系，以生成高效的并行和流水线化硬件。

4. 代码风格和结构：高级语言代码的风格和结构对生成的硬件有很大影响。设计者需要熟悉如何编写适合HLS工具处理的代码，以便生成高效的硬件。

5. 调试和验证：从高级语言到硬件描述语言的转换过程中，调试和验证是一个复杂的问题。如何在高级语言级别进行有效的调试，并在硬件级别验证功能正确性，是HLS面临的重要问题。

技术局限性

1. 性能与手工设计的差距：HLS生成的硬件在性能上可能与手工优化的设计存在一定差距。手工设计可以进行更细粒度的优化，而HLS工具的自动化优化难以达到相同的精度。

2. 对复杂控制逻辑的支持不足：HLS在处理复杂的控制逻辑时可能表现出局限性。这是因为高级语言通常更适合描述算法，而硬件设计需要详细的状态机和控制逻辑。

3. 工具的成熟度和兼容性：目前市场上的HLS工具在成熟度和兼容性上存在差异。不同工具对高级语言的支持程度不同，生成的硬件描述语言代码质量也有所不同。这可能导致在不同工具之间进行移植时遇到问题。

4. 学习曲线：尽管HLS提高了抽象级别，但设计者仍然需要学习如何有效使用HLS工具，以及如何编写适合硬件实现的高级语言代码。这对传统的软件工程师和硬件设计师都是一个新的挑战。

5. 资源开销：HLS工具和方法可能引入额外的资源开销，如增加硬件面积、功耗等。虽然HLS可以显著提高设计效率，但在资源受限的应用中，这些开销需要仔细权衡。

未来发展方向

尽管存在这些问题和局限性，HLS技术仍在不断发展。未来的研究和改进可能包括：

1. 提高工具智能化：利用人工智能和机器学习技术，提高HLS工具的智能化水平，自动识别和优化复杂的硬件结构。
2. 改进调试和验证工具：开发更强大的调试和验证工具，支持从高级语言级别到硬件级别的全流程验证。
3. 优化算法：研究和开发更高效的算法，用于自动优化生成的硬件描述，缩小与手工优化的性能差距。
4. 标准化和互操作性：推动HLS工具的标准化，增强不同工具之间的兼容性和互操作性，使得设计者可以更灵活地选择和切换工具。

总体来说，HLS作为一种前沿的设计技术，正在不断进步，并有望在未来的硬件设计中发挥越来越重要的作用。

三. 在win10（或者Ubuntu系统下）安装 Intel 或者 Xilinx 的支持HLS的FPGA编程开发软件（Quartus18或者Vivado18），设置好环境，完成一个入门级的HLS程序，并进行仿真或者实际开发板运行。

创建项目

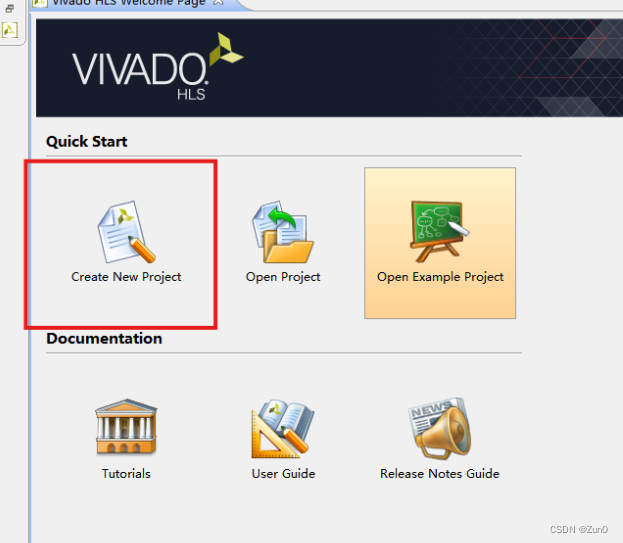

1、点击Vivado HLS 中的Create New Project

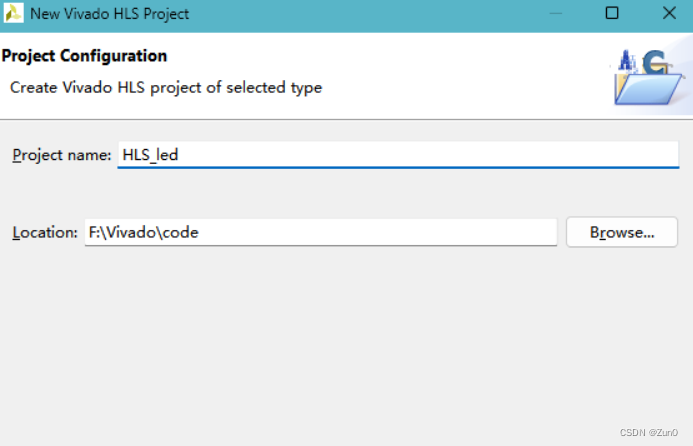

2、设置项目名

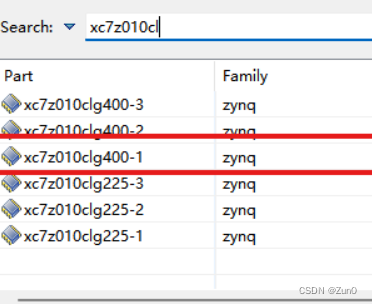

3.选择器件

输入搜索选择芯片，点击ok，点击finish，完成工程创建

1.2添加文件
源文件添加

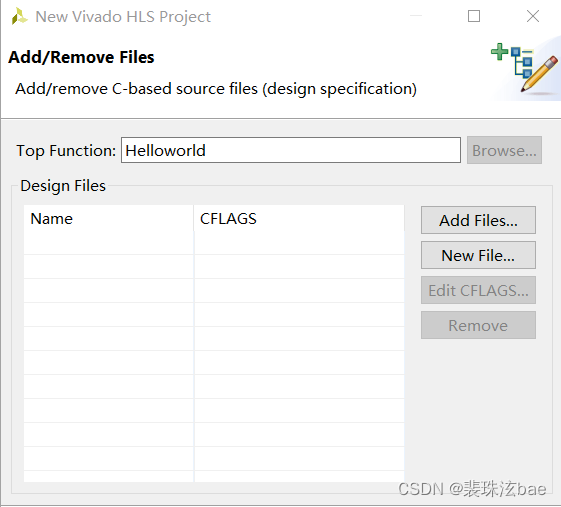

点击Source，右键后，选择New File,创建文件
led.h
#ifndef _SHIFT_LED_H_
#define _SHIFT_LED_H_

#include "ap_int.h"
#define CNT_MAX 100000000
//#define CNT_MAX 100,100M时钟频率下计数一秒钟所需要的计数次数
#define FLASH_FLAG CNT_MAX-2
// typedef int led_t;
// typedef int cnt_t;
typedef ap_int<1> led_t;
typedef ap_int<32> cnt_t;
void flash_led(led_t *led_o , led_t led_i);

#endif

led.cpp

#include "led.h"

void flash_led(led_t *led_o , led_t led_i){
#pragma HLS INTERFACE ap_vld port=led_i
#pragma HLS INTERFACE ap_ovld port=led_o
    cnt_t i;
    for(i=0;i<CNT_MAX;i++){
        if(i==FLASH_FLAG){
            *led_o = ~led_i;
        }
    }
}

仿真测试文件添加
右键Test Bench，选择New File
test_led.cpp
#include "led.h"
#include <stdio.h>

int main(){

    led_t led_i=0x01;
    led_t led_o;
    const int SHIFT_TIME = 4;
    int i;
    for(i=0;i<SHIFT_TIME;i++){
        flash_led(&led_o , led_i);
        led_i = led_o;
        printf("shift_out is %d \n",(int)(led_o&0x01));
    }
}

1.3 C仿真与C综合

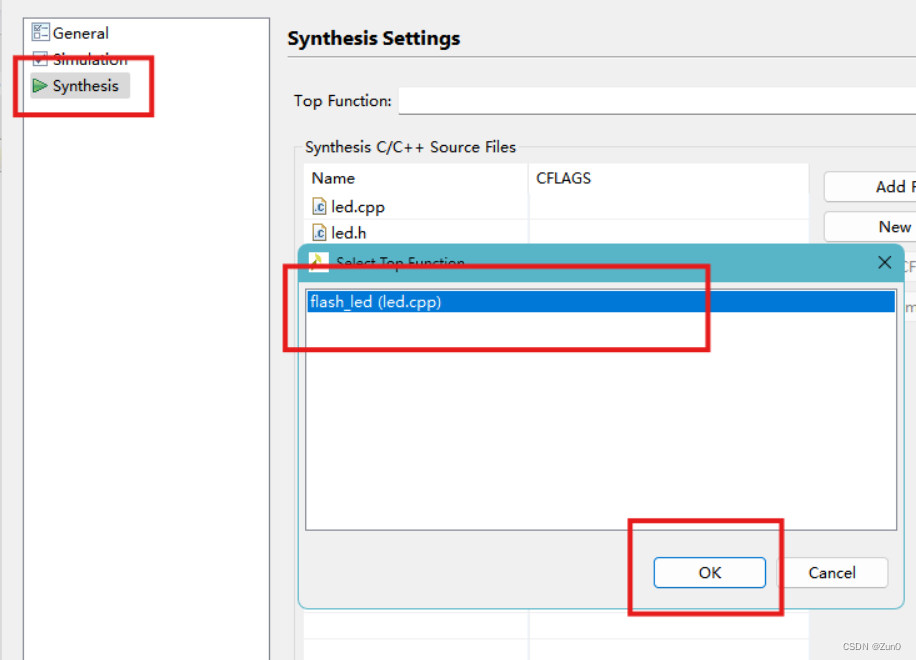

点击project->project settings->synthesis->browser->选择顶层函数

点击project->Run C Simulation

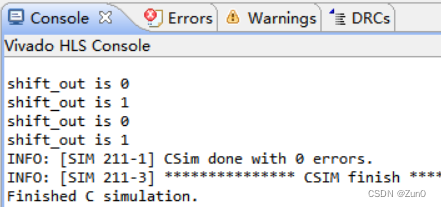

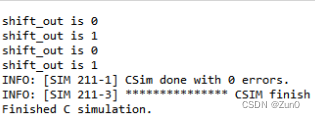

输出01交替，表示C仿真结果正确

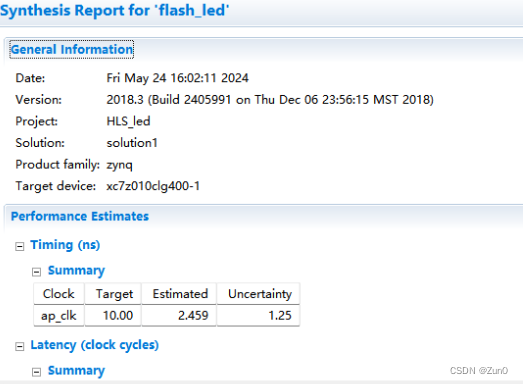

点击Solution->Run C Synthesis->Active Solution

1.4创建Vivado工程

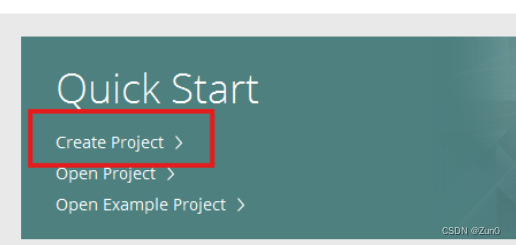

打开Vivado，选择Greate Project

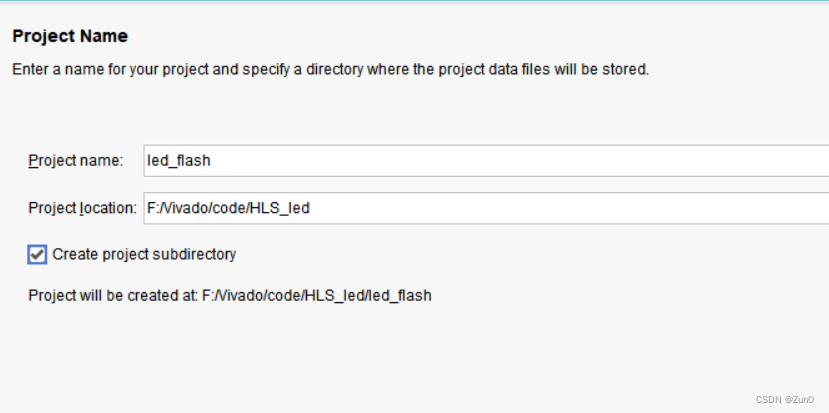

点击Next，进行项目信息填写

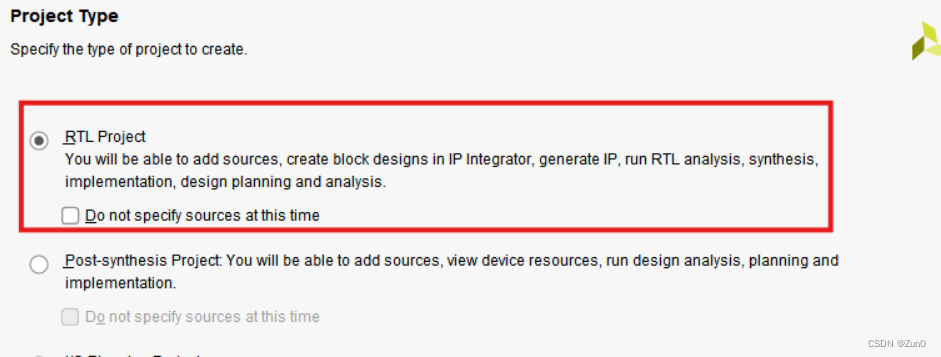

勾选RTL Project

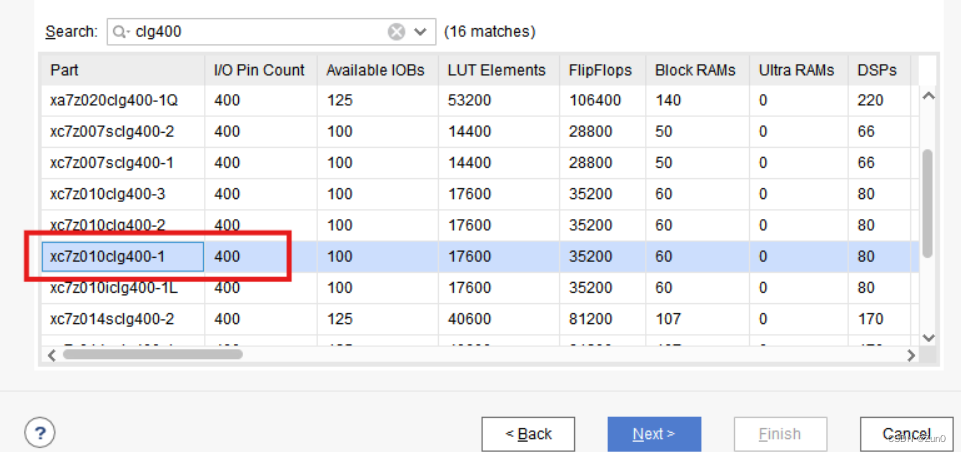

Source和约束文件添加，暂时不管，直接Next，之后选择器件

点击Finish

1.5导入HLS生成的IP核
生成IP核

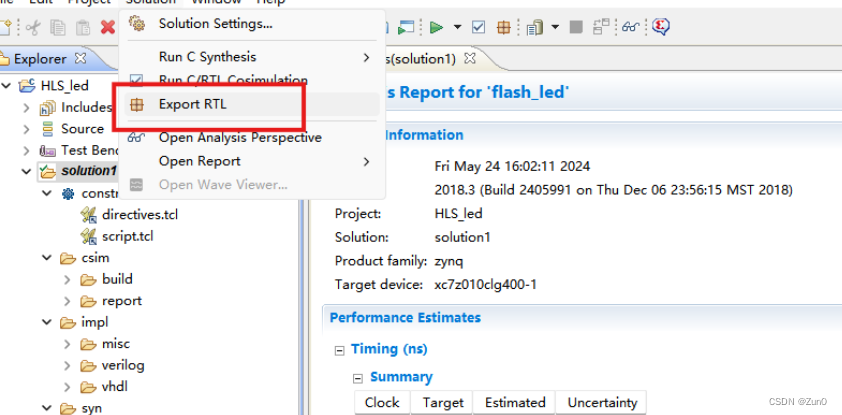

选择Solution->Export RTL

1. 导入

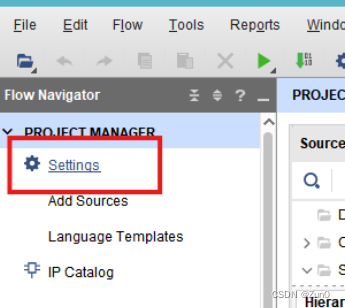

   点击setting

选择IP->Repository,并且点击加号，选择solution，将会自动识别到IP，识别到后，点击Apply->OK

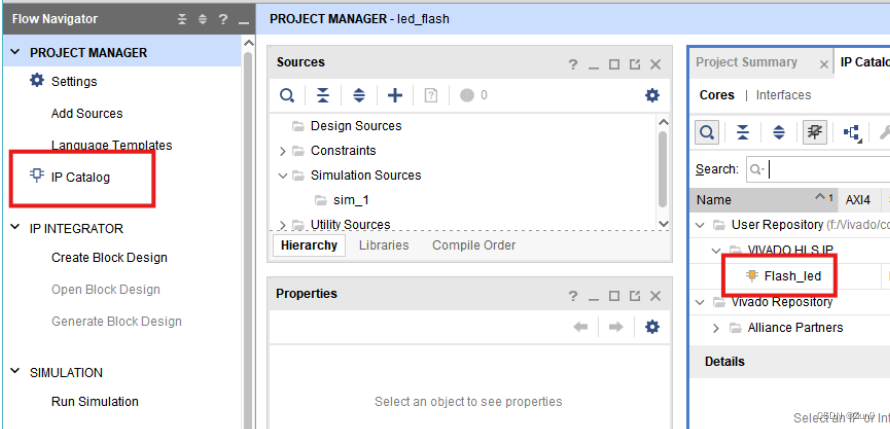

检验是否导入成功

生成IP，选中后双击

1.6添加实验代码

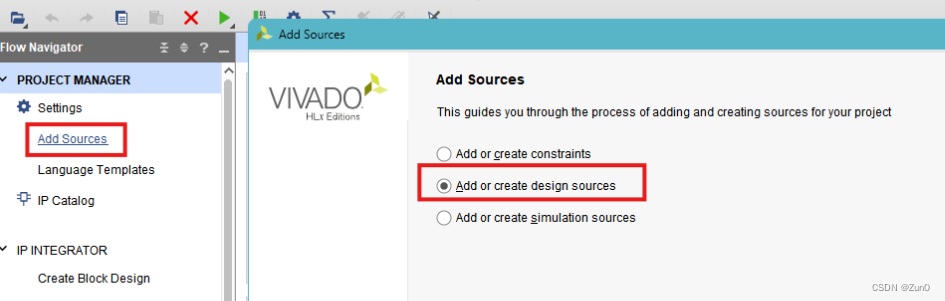

选择Add Sources

文件名称填写

代码内容：
`timescale 1ns / 1ps
module flash_led(
input wire clk ,
input wire rst_n ,
output wire led_o
);

wire rst ;//同步复位
wire ap_ready ;//当前可以接收下一次数据
reg ap_start ;//IP 开始工作
reg led_i_vld ;//输入数据有效
wire led_o_vld ;
reg led_i ;//输入的 led 信号
wire led_o_r ;
wire ap_done ;
wire ap_idle ;
reg [1:0] delay_cnt ;
assign rst = ~rst_n ;
assign led_o = led_o_r ;

//----------------delay_cnt------------------
always @(posedge clk) begin
if (rst==1'b1) begin
delay_cnt <= 'd0;
end
else if(delay_cnt[1]==1'b0) begin
delay_cnt <= delay_cnt + 1'b1;
end
end

//----------------ap_start------------------
always @(posedge clk) begin
if (rst==1'b1) begin
ap_start <= 1'b0;
end
else if(delay_cnt[1]==1'b1)begin
ap_start <= 1'b1;
end
end

//----------------led_i_vld------------------
always @(posedge clk) begin
if (rst==1'b1) begin
led_i_vld <= 1'b0;
end
else if(delay_cnt[1]==1'b1)begin
led_i_vld <= 1'b1;
end
end

//----------------ap_i------------------
always @(posedge clk) begin
if (rst==1'b1) begin
led_i <= 1'b0;
end
else if(led_o_vld==1'b1)begin
led_i <= led_o_r ;
end
end


flash_led_0 inst_flash_led (
.led_o_V_ap_vld(led_o_vld), // output wire led_o_V_ap_vld
.led_i_V_ap_vld(led_i_vld), // input wire led_i_V_ap_vld
.ap_clk(clk), // input wire ap_clk
.ap_rst(rst), // input wire ap_rst
.ap_start(ap_start), // input wire ap_start
.ap_done(ap_done), // output wire ap_done
.ap_idle(ap_idle), // output wire ap_idle
.ap_ready(ap_ready), // output wire ap_ready
.led_o_V(led_o_r), // output wire [0 : 0] led_o_V
.led_i_V(led_i) // input wire [0 : 0] led_i_V
);
endmodule

约束文件编写

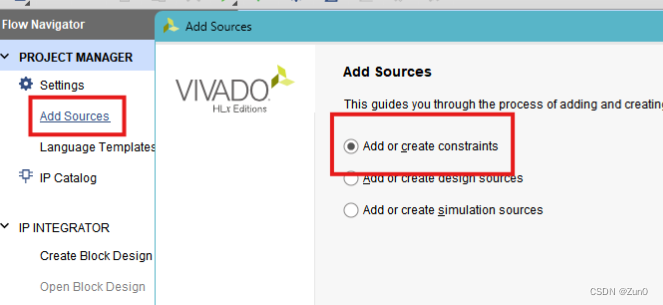

创建约束文件

填写相关文件信息

代码内容：

##############LED define##################
set_property PACKAGE_PIN P15 [get_ports {led_o}]
set_property IOSTANDARD LVCMOS33 [get_ports {led_o}]

##############Reset define##################
set_property PACKAGE_PIN P16 [get_ports {rst_n}]
set_property IOSTANDARD LVCMOS33 [get_ports {rst_n}]

##############50M CLK define##################
create_clock -period 20.000 -name clk -waveform {0.000 10.000} [get_ports clk]
set_property PACKAGE_PIN N18 [get_ports {clk}]
set_property IOSTANDARD LVCMOS33 [get_ports {clk}]
