使用 Arduino Uno、DHT11 和 0.96 寸 OLED（iic） 显示温湿度数据

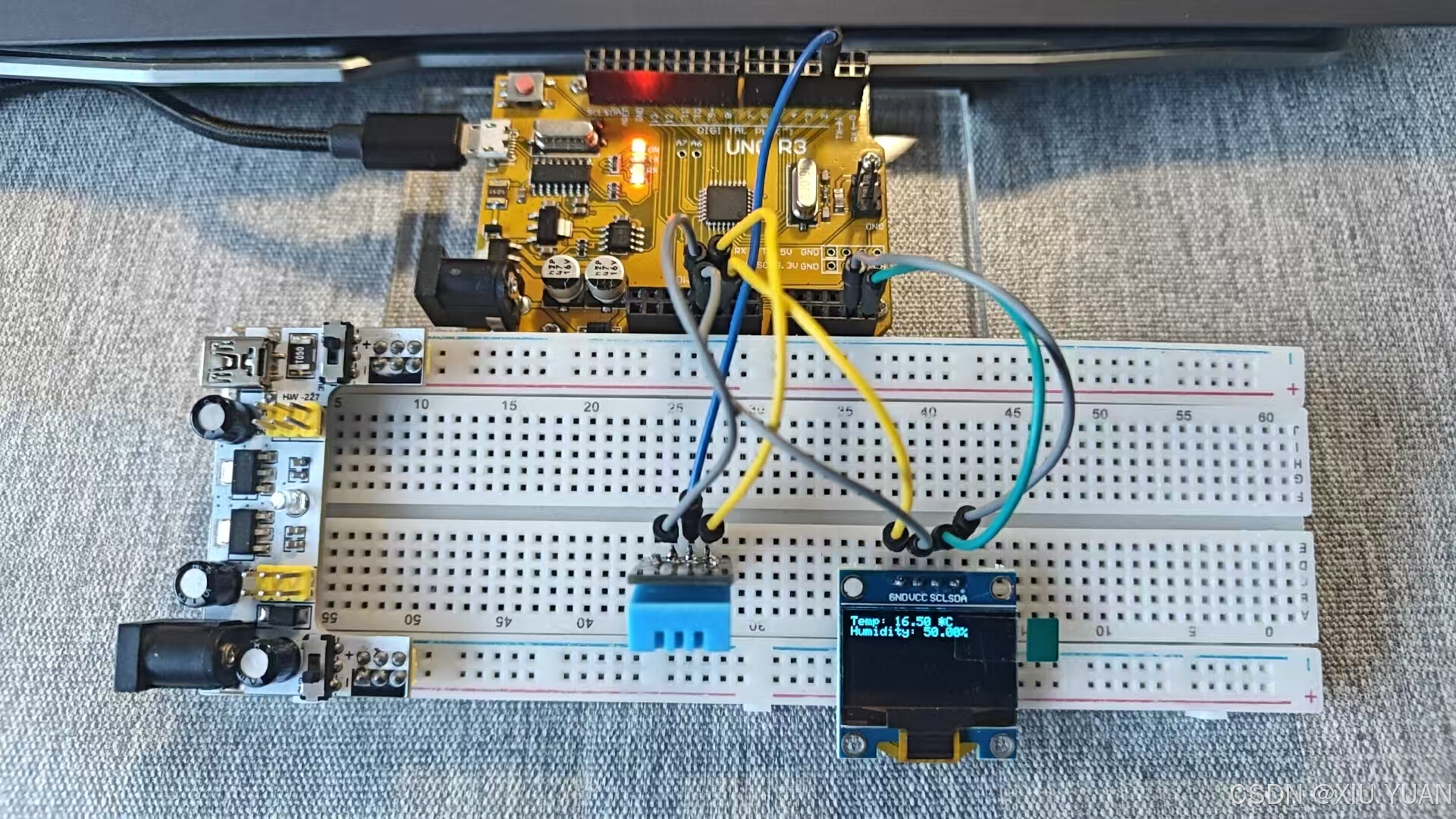

在物联网和智能家居项目中，显示环境的温湿度是一个常见的需求。今天，我们将通过一个简单的项目，使用 Arduino Uno、DHT11 温湿度传感器和 0.96 寸 OLED 显示屏来实现这一功能。这个项目不仅适合初学者，还能为更复杂的项目提供基础。

DHT11 温湿度传感器

• VCC 连接到 Arduino Uno 的 5V 引脚。
• GND 连接到 Arduino Uno 的 GND 引脚。
• DATA 连接到 Arduino Uno 的 D2 引脚。

0.96 寸 OLED 显示屏（I2C）

• VCC 连接到 Arduino Uno 的 5V 引脚。
• GND 连接到 Arduino Uno 的 GND 引脚。
• SCL 连接到 Arduino Uno 的 A5 引脚。
• SDA 连接到 Arduino Uno 的 A4 引脚。

在开始编程之前，确保已经安装了以下库：

• Adafruit GFX Library
• Adafruit SSD1306 Library
• DHT Library

可以通过 Arduino IDE 的“库管理器”安装这些库：

1. 打开 Arduino IDE，点击“草图”->“包含库”->“管理库...”。
2. 在库管理器中搜索并安装 Adafruit GFX Library、Adafruit SSD1306 Library 和 DHT Library。

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include "DHT.h"

// OLED显示屏设置
#define SCREEN_WIDTH 128 // OLED显示宽度，以像素为单位
#define SCREEN_HEIGHT 64 // OLED显示高度，以像素为单位

// 创建SSD1306显示对象
#define OLED_RESET -1 // 重置引脚（不适用时使用-1）
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// DHT11设置
#define DHTPIN 2     // DHT传感器数据引脚连接到Arduino的数字引脚2
#define DHTTYPE DHT11 // DHT 11
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  // 初始化串口通信，以便在串行监视器中查看输出（可选）
  Serial.begin(9600);

  // 初始化DHT11传感器
  dht.begin();

  // 初始化OLED显示屏
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // 0x3C是大多数0.96" OLED的默认I2C地址
    Serial.println(F("SSD1306 allocation failed"));
    for(;;); // 停止执行
  }

  // 清空显示屏
  display.clearDisplay();

  // 设置文本大小（可选）
  display.setTextSize(1);

  // 设置文本颜色（白色）
  display.setTextColor(SSD1306_WHITE);

  // 设置光标位置
  display.setCursor(0,0);

  // 显示一些初始文本（可选）
  display.println(F("DHT11 Test!"));

  // 更新显示屏
  display.display();
}

void loop() {
  // 等待传感器稳定
  delay(2000);

  // 读取温度和湿度数据
  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  // 检查是否读取失败，有时传感器需要更长时间来稳定
  if (isnan(humidity) || isnan(temperature)) {
    Serial.println(F("Failed to read from DHT sensor!"));
    return;
  }

  // 清空显示屏
  display.clearDisplay();

  // 设置光标位置
  display.setCursor(0,0);

  // 显示温度和湿度数据
  display.print(F("Temp: "));
  display.print(temperature);
  display.print(F(" *C       Humidity: "));
  display.print(humidity);
  display.println(F("%"));

  // 更新显示屏
  display.display();

  // 等待一段时间再读取下一次数据
  delay(2000);
}
