【17.STM32F40x ADC介绍及代码配置】

一、ADC介绍

是Analog-to-Digital Converter的缩写。指的是模/数转换器或者模拟/数字转换器。是指将连续变量的模拟信号转换为离散的数字信号的器件。AD转换就是模数转换，也可以是整流。顾名思义，就是把模拟信号转换成数字信号。

模拟量可以是电压、电流等电信号，也可以是压力、温度、湿度等非电信号。

A/D转换后，输出的数字信号可有8位、10位、12位、14位和16位等。

二、ADC基本原理

一般分为四个步骤进行，即取样、保持、量化和编码。而且前两个步骤(取样和保持)在电路中完成，后两个步骤(量化和编码)在ADC中完成。

三、ADC常用类型

积分型、逐次逼近型、并行比较型/串并行型、调制型和电容阵列逐次比较型及压频变换型。

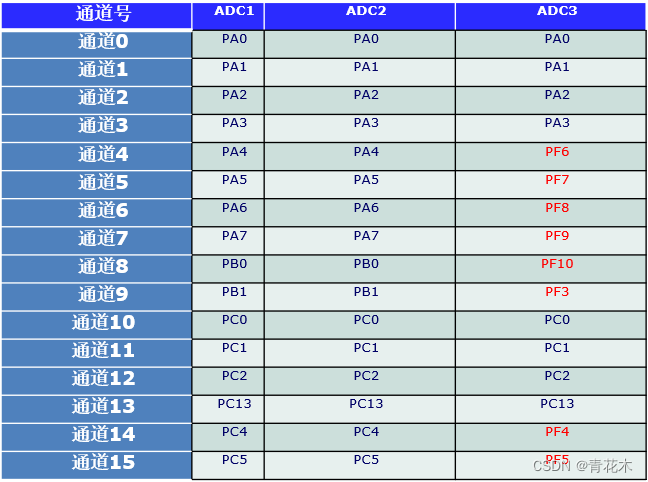

四、STM32F4x ADC外部通道和引脚对应关系图如下

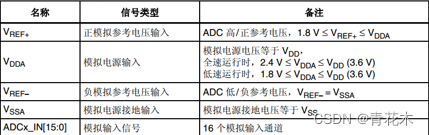

五、ADC引脚功能说明

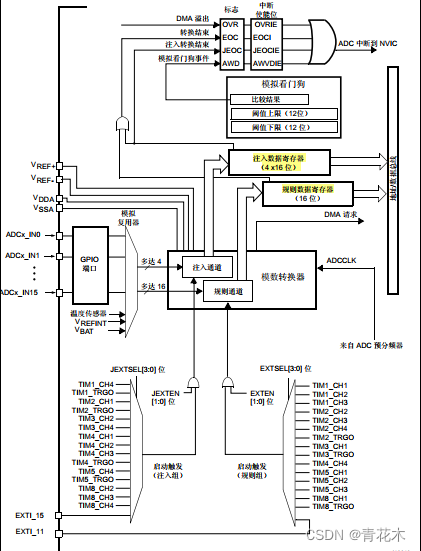

六、ADC框图说明

七、STM32 ADC通道组

（1）规则通道组：相当正常运行的程序。最多16个通道。规则通道和它的转换顺序在ADC_SQRx寄存器中选择，规则组转换的总数应写入ADC_SQR1寄存器的L[3:0]中；

（2）注入通道组：相当于中断。最多4个通道。 注入组和它的转换顺序在ADC_JSQR寄存器中选择。注入组里转化的总数应写入ADC_JSQR寄存器的L[1:0]中；

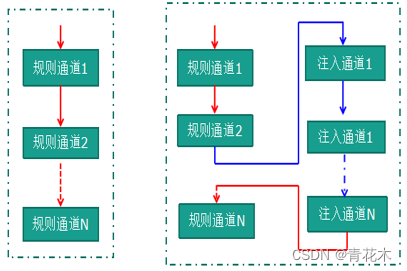

（3）通道组流程图如下：



八、单次转换和连续转换

   （1）单次转换内容如下图：

<
