嵌入式—FlashRom和SD卡

目录

一.Flash地址空间的数据读取

1、Flash地址空间的基本原理

2、使用工具

3.工程配置

4.程序调试

二.SD卡的数据读取（fat文件模式）

1.SD卡协议原理

2.工程配置

3.串口助手显示

三.总结

---

一.Flash地址空间的数据读取

1、Flash地址空间的基本原理

  不同型号的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 字节，最大的则达到了1024K 字节。市面上 STM32F1 开发板使用的芯片是 STM32F103系列，其 FLASH 容量一般为 512K 字节，属于大容量芯片；  Flash的编程原理都是只能将1写为0，而不能将0写为1，所以在进行Flash编程前，必须将对应的块擦除，即将该块的每一位都变为1，块内所有字节变为0xFF。

  STM32F1 的闪存（Flash）模块：主存储器、信息块、闪存存储器接口寄存器，在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确地进行；既在进行写或擦除操作时，不能进行代码或数据的读取操作。

2、使用工具

STM32F103C8T6、STlink、Keil、STM32CubeMX

3.工程配置

3.1具体要求

  lash地址空间的数据读取。stm32f103c8t6只有20KB 内存（RAM）供程序代码和数组变量存放，因此，针对内部Flash的总计64KB存储空间(地址从0x08000000开始），运行一次写入8KB数据，总计复位运行代码8次，将64KB数据写入Flash，并验证写入数据的正确性和读写速率。此外，继续往后续地址写入数据，检验stm32f103c8t6 实际FlashROM是否超过64KB。

3.2CubeMx建立工程

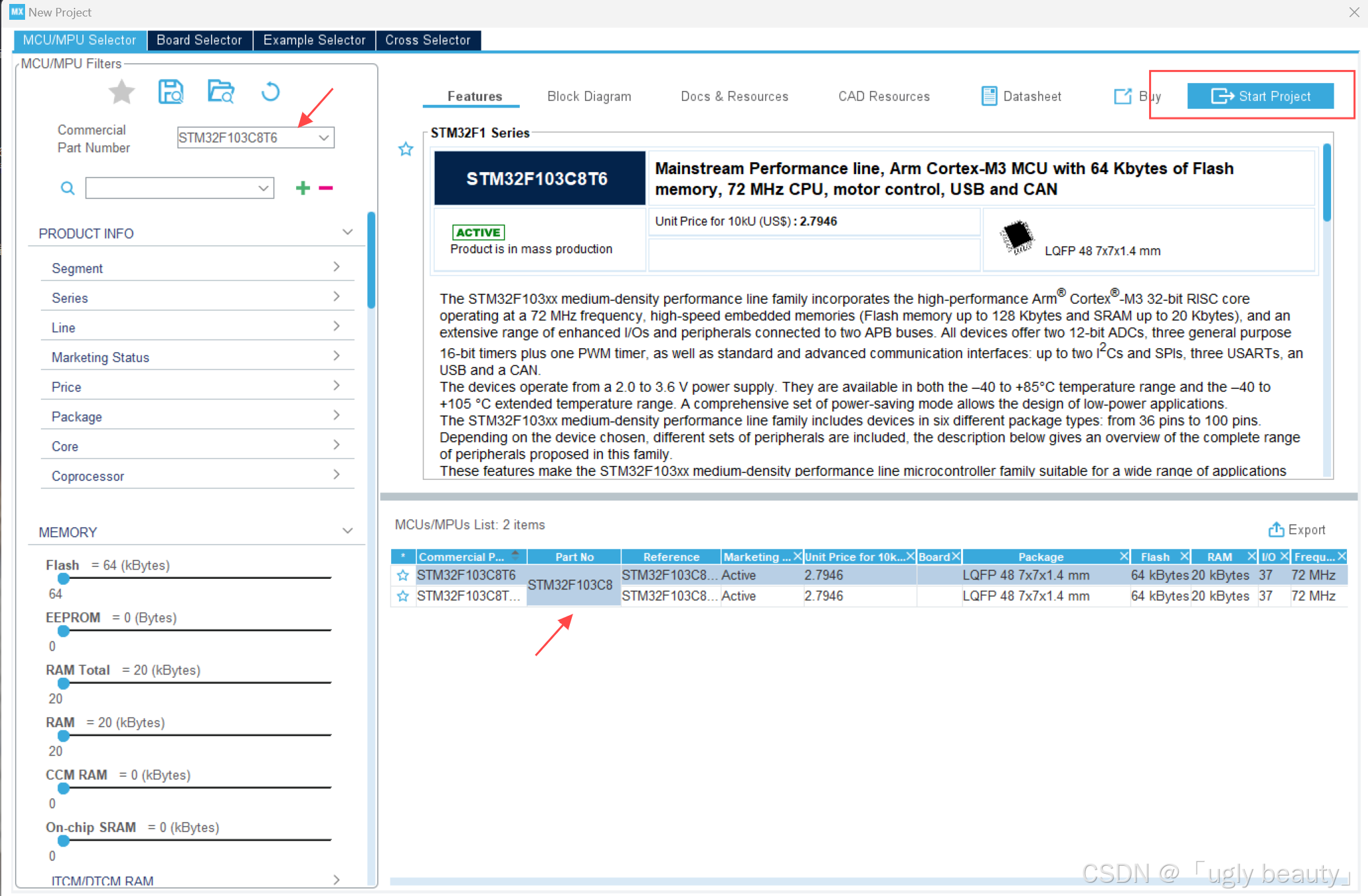

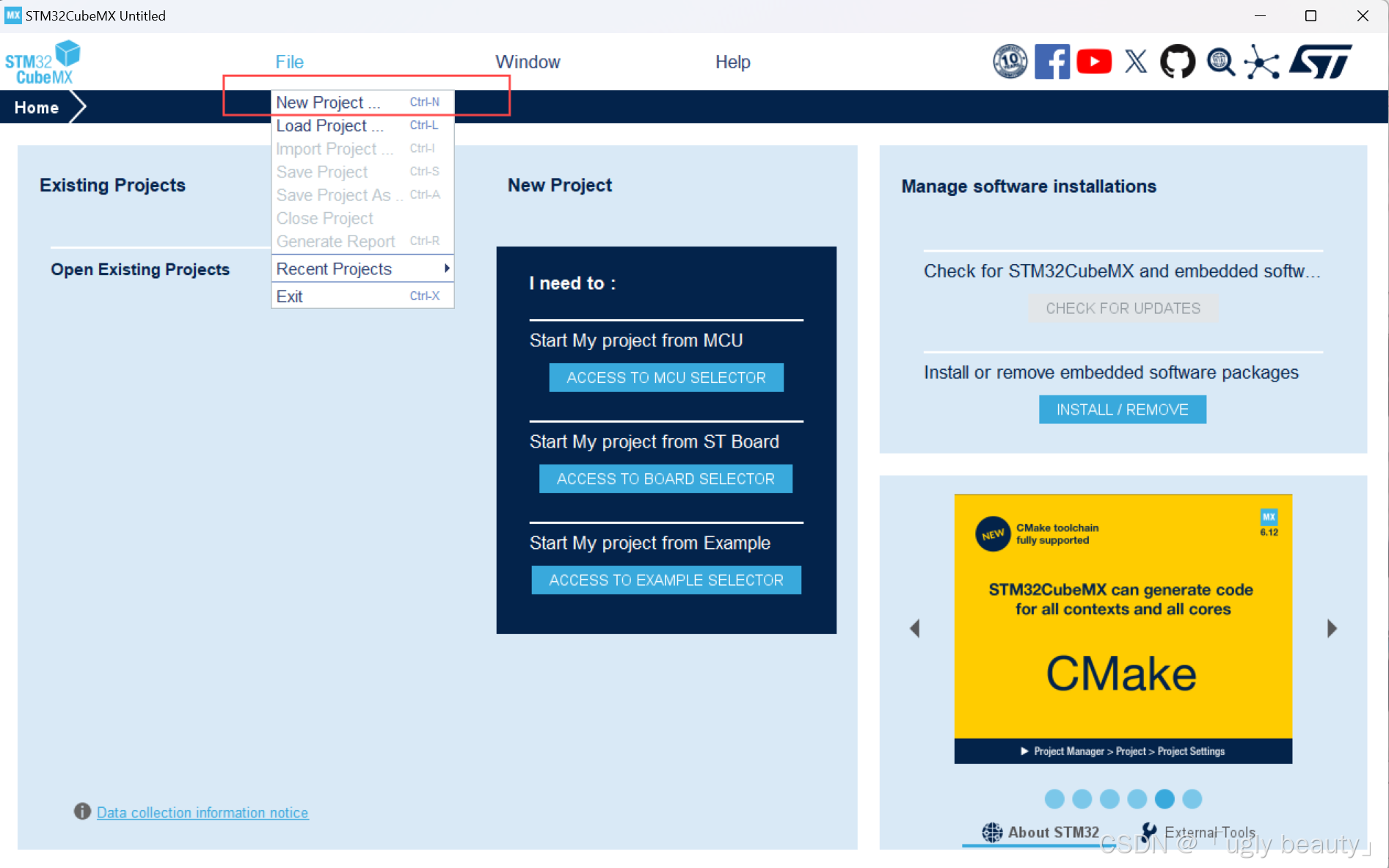

首先打开CubeMx，点击左上角的File文件选择“New Project”，创建工程，在弹出的界面中，下拉列表输入芯片名称“STM32F103C8T6”，右下角选中后，点击“Start Project，

然后配置“.sys”,下拉debug模式 ,选中"Serial Wire"Timebase Source选择“SysTick”，

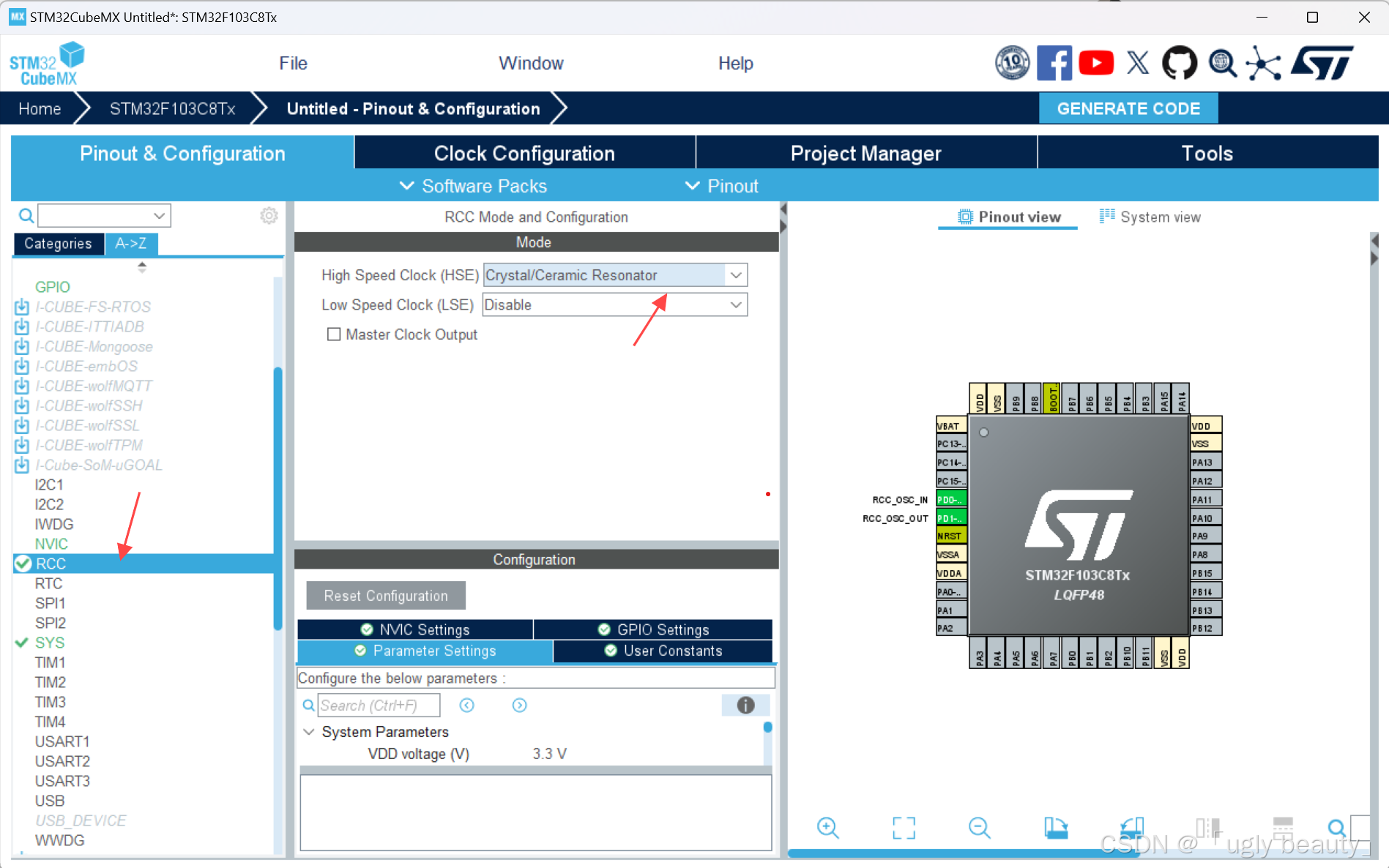

接着配置“.RCC”,HSE选中"Crystal/Ceramic Resonator"项，LSE选择Disable，

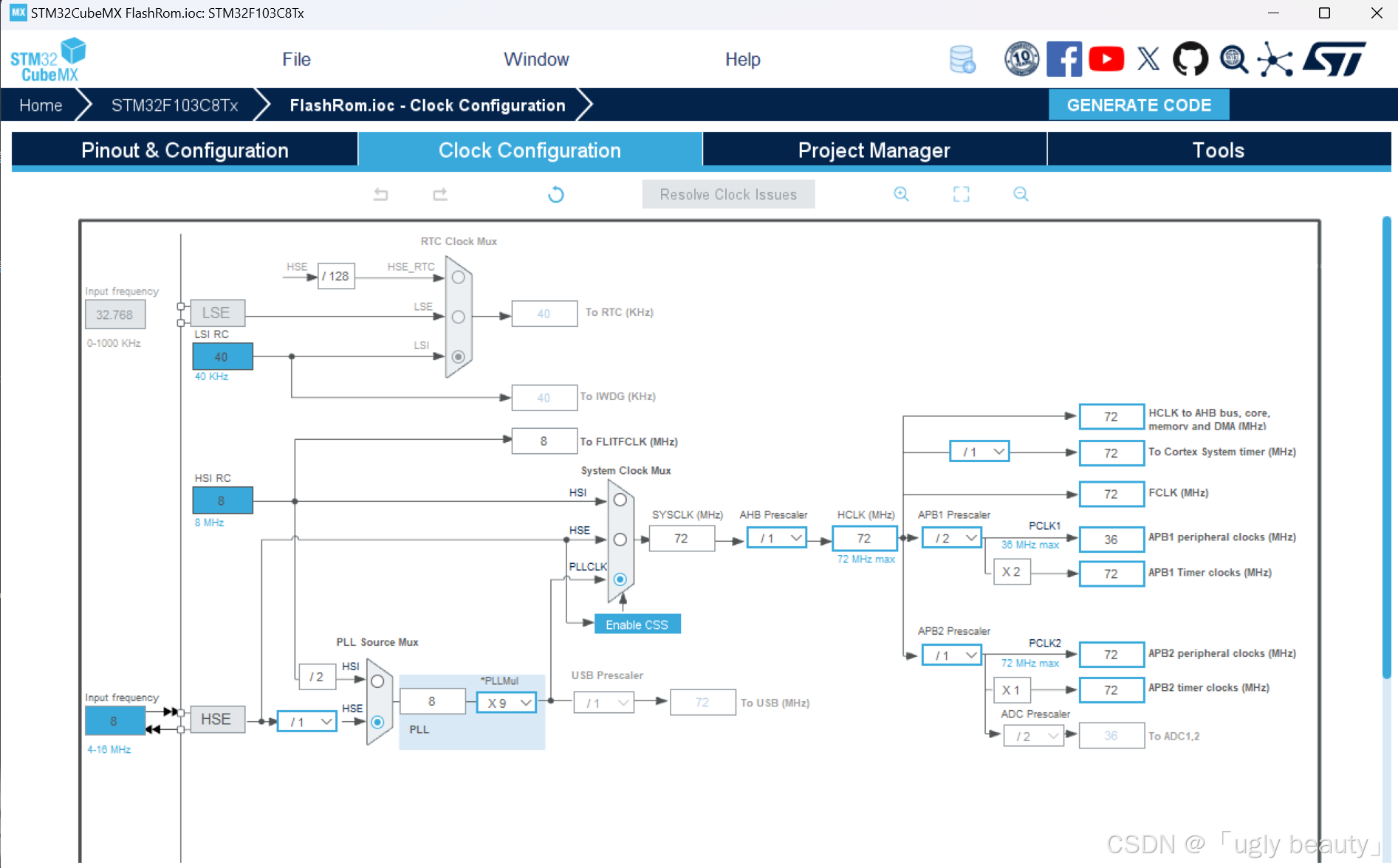

系统时钟树配置，

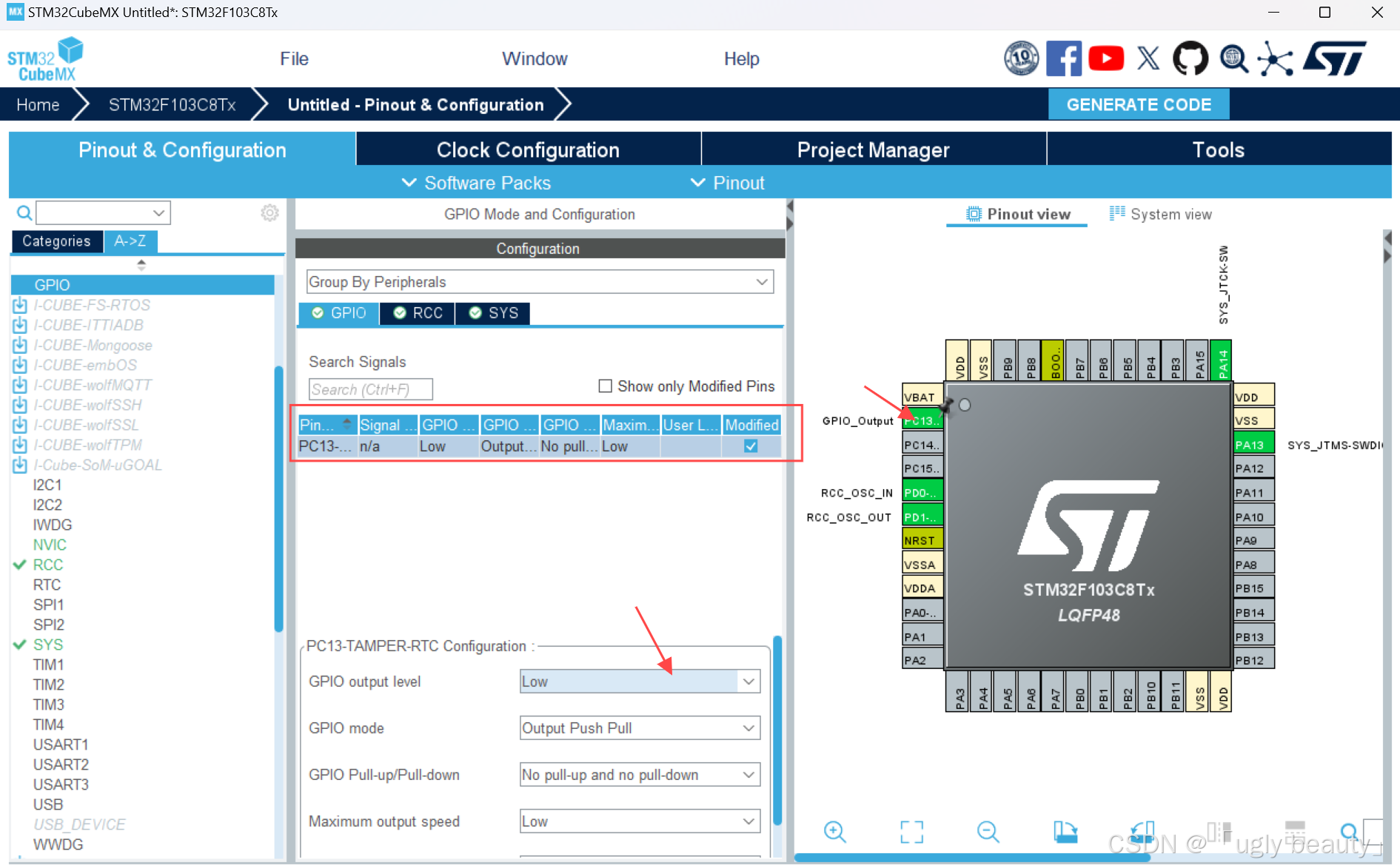

配置GPIO口，对应外设c8t6本身设计好的PC13 LED灯，

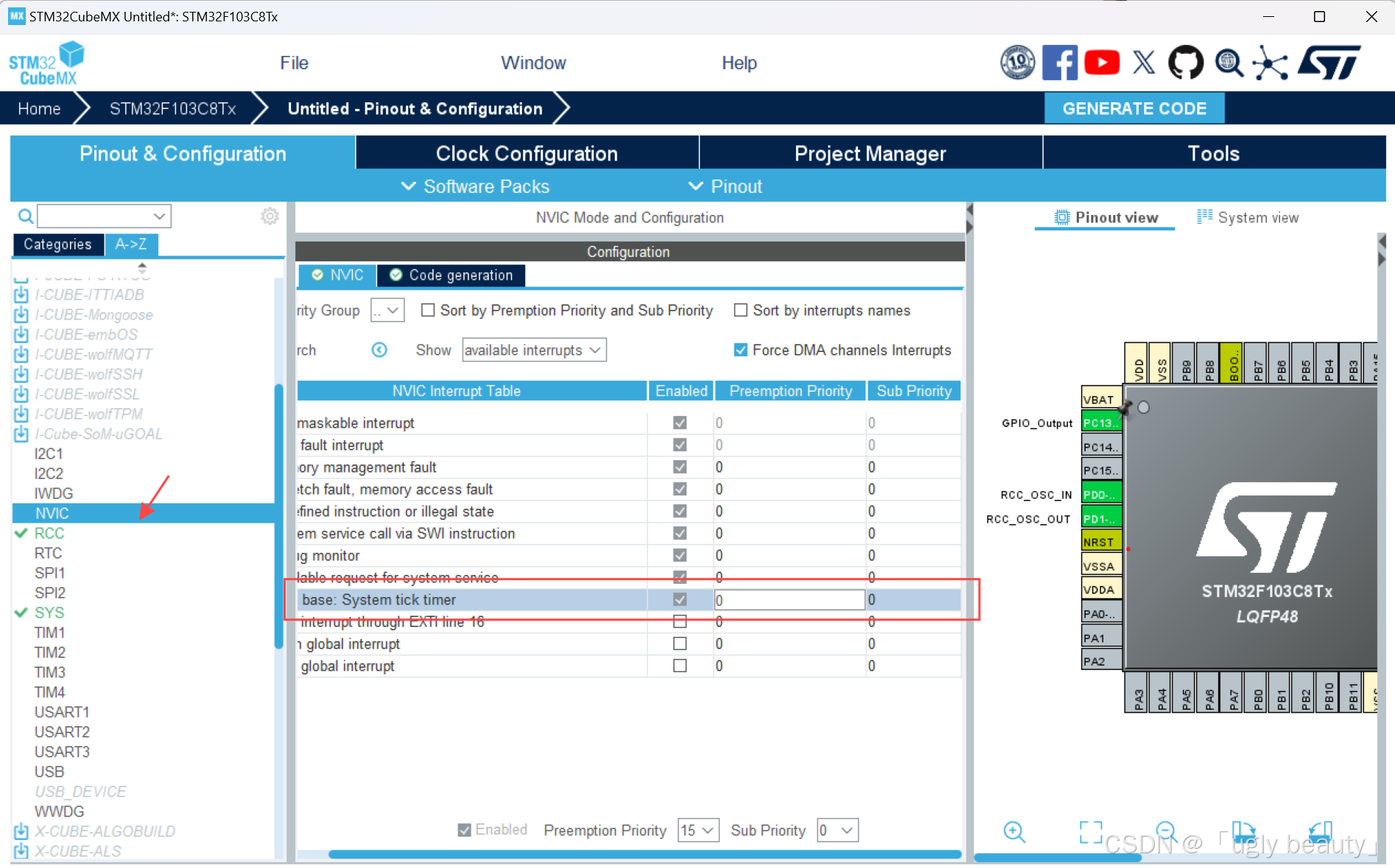

中断配置（保持默认），

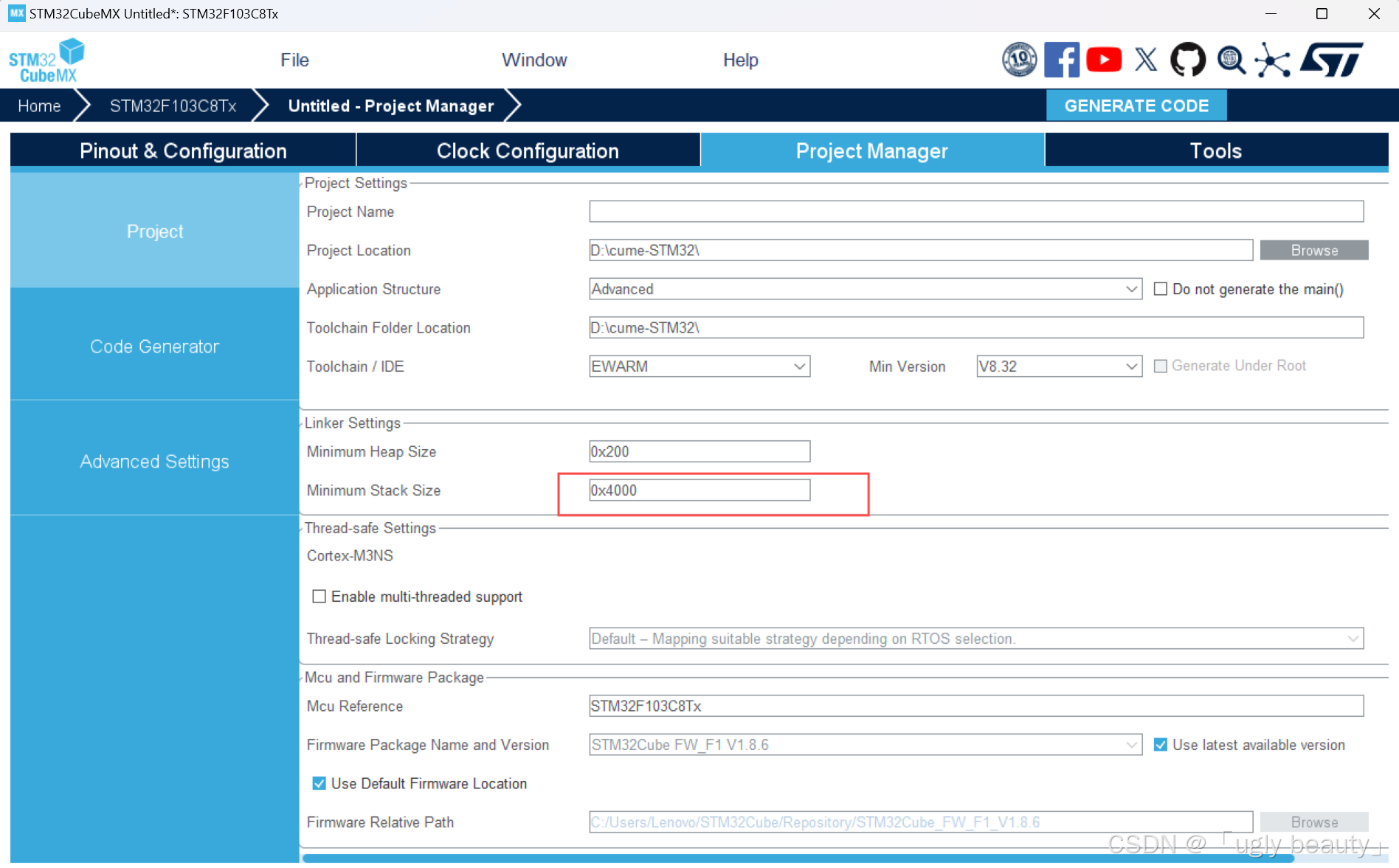

设置堆栈大小为4K或2K，

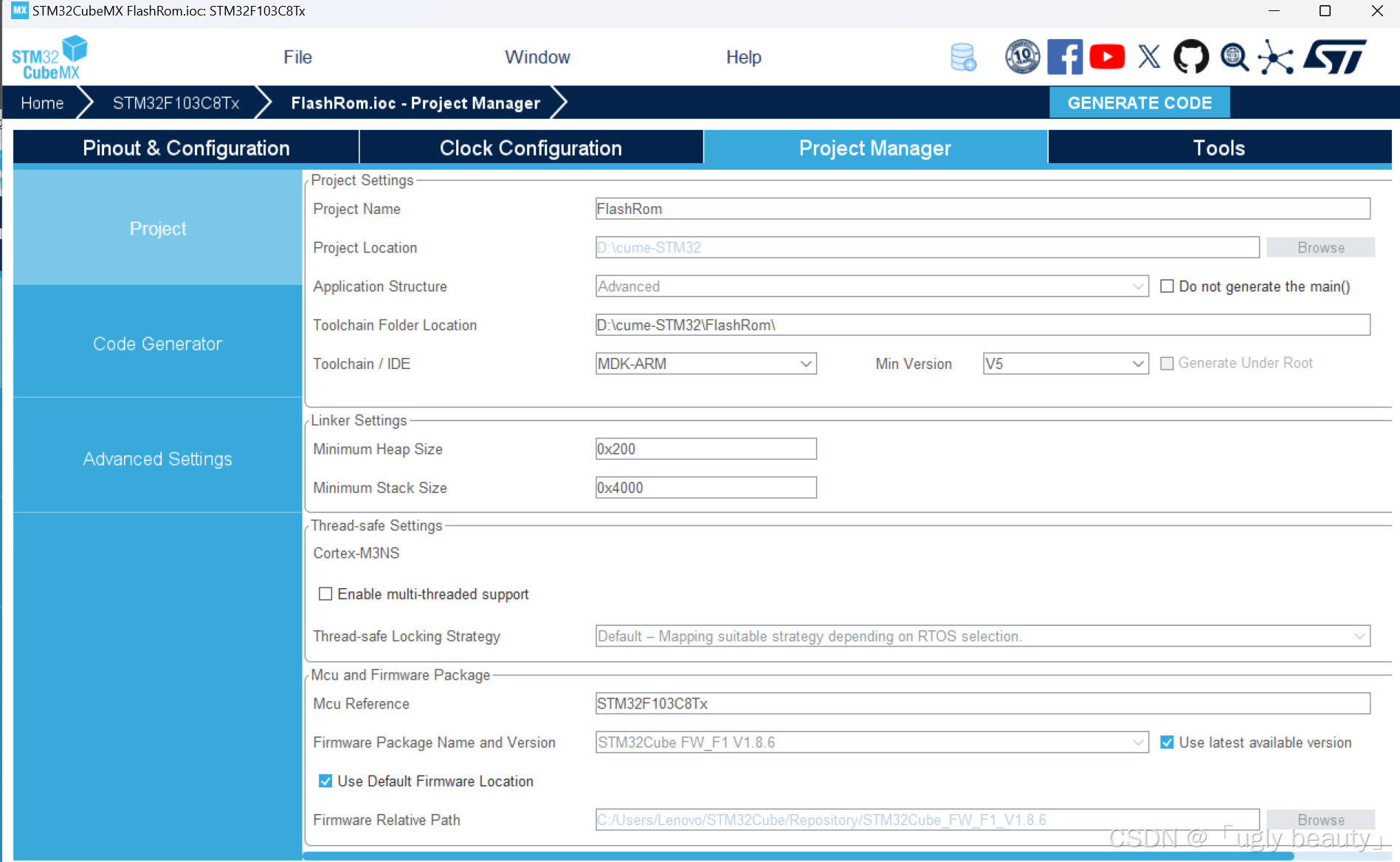

接着设置Project Manager，

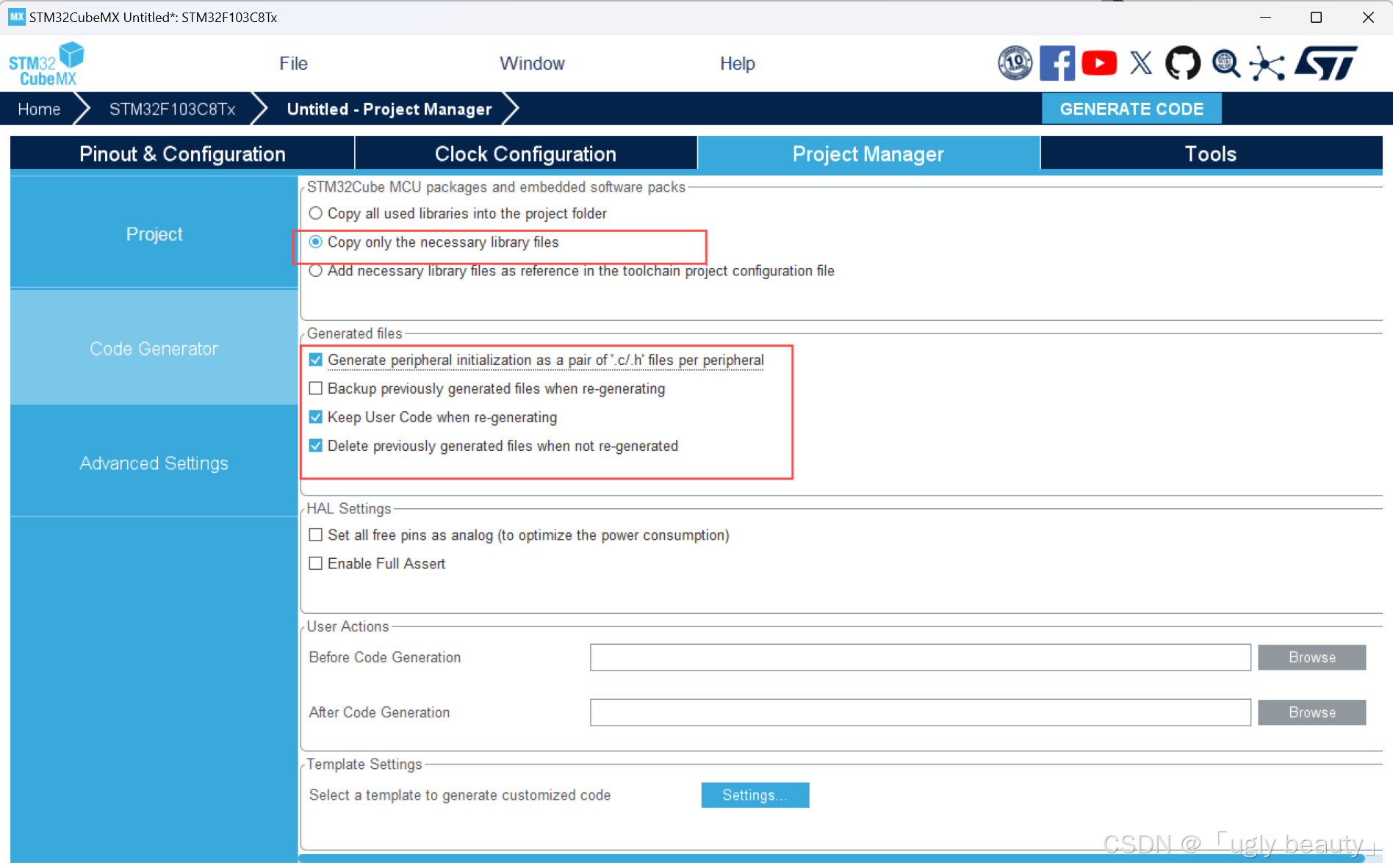

最后设置“Code Generator”，勾选图示内容，再点击右上角"GENERATE CODE",生成文件，再用keil打开工程即可。

3.3添加相关代码

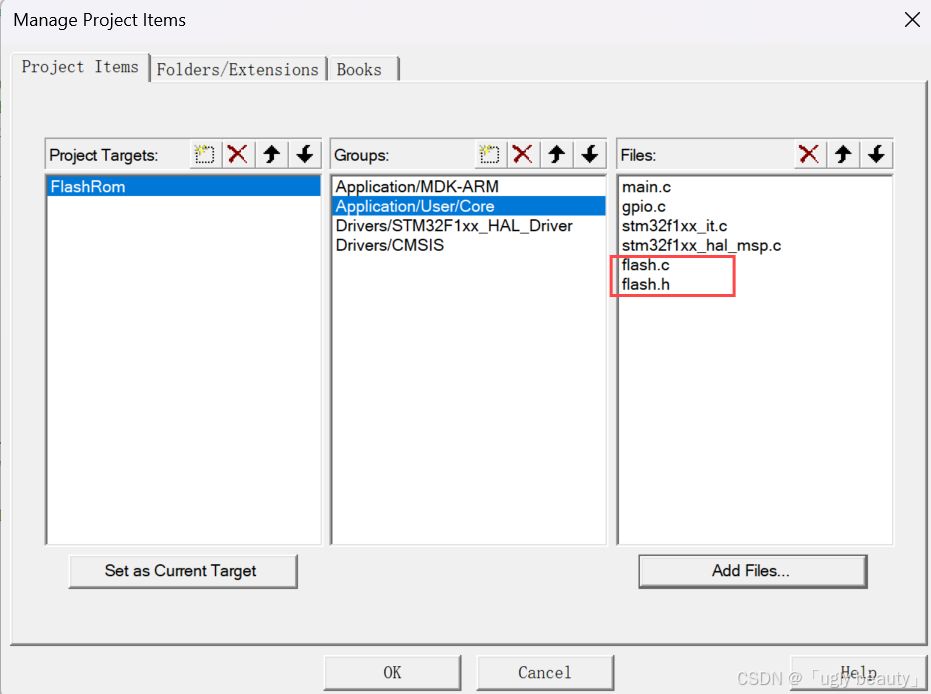

先在工程文件中创建lash.c和flash.h，然后在keil中同样创立两个新文件，flash.c和flash.h，
