基于STM32CubeMx的FLASH和SD卡文件读取

实验任务：
（一）Flash地址空间的数据读取。stm32f103c8t6只有20KB 内存（RAM）供程序代码和数组变量存放，因此，针对内部Flash的总计64KB存储空间(地址从0x08000000开始），运行一次写入8KB数据，总计复位运行代码8次，将64KB数据写入Flash，并验证写入数据的正确性和读写速率。此外，继续往后续地址写入数据，检验stm32f103c8t6 实际FlashROM是否超过64KB。
（二）掌握SD卡协议原理，用STM32F103完成对SD卡的数据读取（fat文件模式）。

（一）Flash原理

不同型号的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 字节，最大的则达到了 1024K 字节。市面上 STM32F1 开发板使用的芯片是 STM32F103系列，其 FLASH 容量一般为 512K 字节，属于大容量芯片。

Flash的编程原理都是只能将1写为0，而不能将0写为1，所以在进行Flash编程前，必须将对应的块擦除，即将该块的每一位都变为1，块内所有字节变为0xFF。

STM32F1 的闪存（Flash）模块：主存储器、信息块、闪存存储器接口寄存器。

主存储器：该部分用来存放代码和数据常数（如 const 类型的数据）。对于大容量产品，其被划分为 256 页，每页 2K 字节。注意，小容量和中容量产品则每页只有 1K 字节。
信息块：该部分分为 2 个小部分，其中启动程序代码，是用来存储 ST 自带的启动程序，用于串口下载代码，当 BOOT0 接 V3.3， BOOT1 接 GND 的时候，运行的就是这部分代码。用户选择字节，则一般用于配置写保护、读保护等功能。
闪存存储器接口寄存器：该部分用于控制闪存读写等，是整个闪存模块的控制机构。对主存储器和信息块的写入由内嵌的闪存编程/擦除控制器(FPEC)管理；编程与擦除的高电压由内部产生。
在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确地进行；既在进行写或擦除操作时，不能进行代码或数据的读取操作。

（二）SD卡协议原理

1.SD卡简述

很多单片机系统都需要大容量存储设备，以存储数据。目前常用的有 U 盘，FLASH 芯片，SD 卡等。他们各有优点，综合比较，最适合单片机系统的莫过于 SD 卡了，它不仅容量可以做到很大（32GB 以上），支持 SPI/SDIO 驱动，而且有多种体积的尺寸可供选择（标准的 SD 卡尺寸，以及 TF 卡尺寸等），能满足不同应用的要求。
只需要少数几个 IO 口即可外扩一个高达 32GB 以上的外部存储器，容量从几十 M 到几十G 选择尺度很大，更换也很方便，编程也简单，是单片机大容量外部存储器的首选。

2.SD卡物理结构

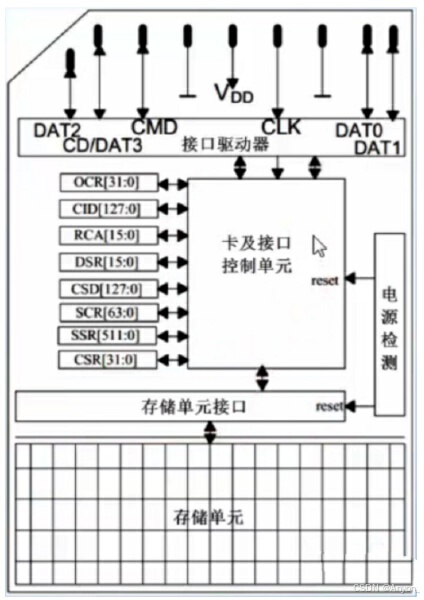

&emsp一般SD卡包括有存储单元、存储单元接口、电源检测、卡及接口控制器和接口驱动器 5个部分。
在这里插入图片描述

存储单元是存储数据部件，存储单元通过存储单元接口与卡控制单元进行数据传输；

电源检测单元保证SD卡工作在合适的电压下，如出现掉电或上状态时，它会使控制单元和存储单元接口复位；

卡及接口控制单元控制SD卡的运行状态，它包括有8个寄存器；

接口驱动器控制SD卡引脚的输入输出。

3.SD卡寄存器

&emspSD卡总共有8个寄存器，用于设定或表示SD卡信息。这些寄存器只能通过对应的命令访问，SDIO定义64个命令，每个命令都有特殊意义，可以实现某一特定功能，SD卡接收到命令后，根据命令要求对SD卡内部寄存器进行修改，程序控制中只需要发送组合命令就可以实现SD卡的控制以及读写操作。
以下是使用Markdown格式编写的表格：

名称	bit宽度	描述
CID	128	卡识别号(Card Identification number)：用来识别的卡的个体号码（唯一的）
RCA	16	相对地址(Relative card address)：卡的本地系统地址，初始化时，动态地由卡建议，主机核准
DSR	16	驱动级寄存器(Driver Stage Register)：配置卡的输出驱动
CSD	128	卡的特定数据(Card Specific Data)：卡的操作条件信息
SCR	64	SD配置寄存器(CD Configuration Register)：SD卡特殊特性信息
OCR	32	操作条件寄存器(Operation conditings register)
SSR	512	SD状态(SD Status)：SD卡专有特征的信息
CSR	32	卡状态(Card Status)：卡状态信息

4.SD卡下SPI操作模式

4.1SD卡初始化

SPI操作模式下：在SD卡收到复位命令时，CS为有效电平（低电平），则SPI模式被启用，在发送CMD之前要先发送74个时钟，64个为内部供电上升时间，10个用于SD卡同步；才能开始CMD操作，在初始化时CLK时钟不能超过400KHz。

初始化与SD卡连接的硬件条件（MCU的SPI配置，IO口配置）；
上电延时（>74个CLK）；
复位卡（CMD0），进入IDLE状态；
发送CMD8，检查是否支持2.0协议；
根据不同协议检查SD卡（命令包括：CMD55、CMD41、CMD58和CMD1等）；
取消片选，发多8个CLK，结束初始化。

这样我们就完成了对SD卡的初始化，注意末尾发送的8个CLK是提供SD卡额外的时钟，完成某些操作。通过SD卡初始化，我们可以知道SD卡的类型（V1、V2、V2HC或者MMC），在完成了初始化之后，就可以开始读写数据了。

4.2SD卡读取与写入

SD卡读取

发送CMD17；
接收卡响应R1；
接收数据起始令牌0XFE；
接收数据；
接收2个字节的CRC，如果不使用CRC，这两个字节在读取后可以丢掉。
禁止片选之后，发多8个CLK；

以上就是一个典型的读取SD卡数据过程，SD卡的写与读数据差不多，写数据通过CMD24来实现，具体过程如下：
SD卡写入

发送CMD24；
接收卡响应R1；
发送写数据起始令牌0XFE；
发送数据；
发送2字节的伪CRC；
禁止片选之后，发多8个CLK；

（三）HAL库配置

1.基本配置

（1）打开STM32CubeMX，在主界面点击：ACCESS TO MCU SELECTOR:
在这里插入图片描述

（2）选择单片机型号以及点击开始工程项目：

在这里插入图片描述
（3）点击system core，进入SYS，在debug下选择serial wire：

（4）配置时钟，进入上面的RCC，有两个时钟，一个是HSEe和LSE，将HSE那里设为Crystal/Ceramic Resonator：

（5）主要介绍整套配置过程，可以配置完后在生成工程与代码。
进入Project Manager(工程管理)，进行工程设置点击生成工程与代码：
在这里插入图片描述

2.FLASH

管脚配置，对应外设c8t6本身设计好的PC13 LED灯

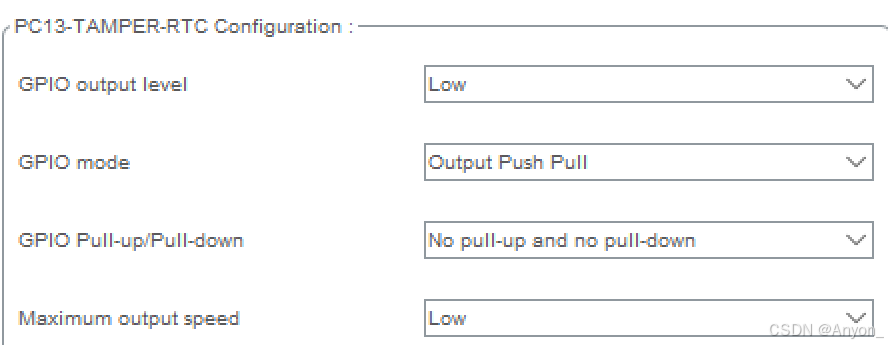

对应的GPIO设置
在这里插入图片描述

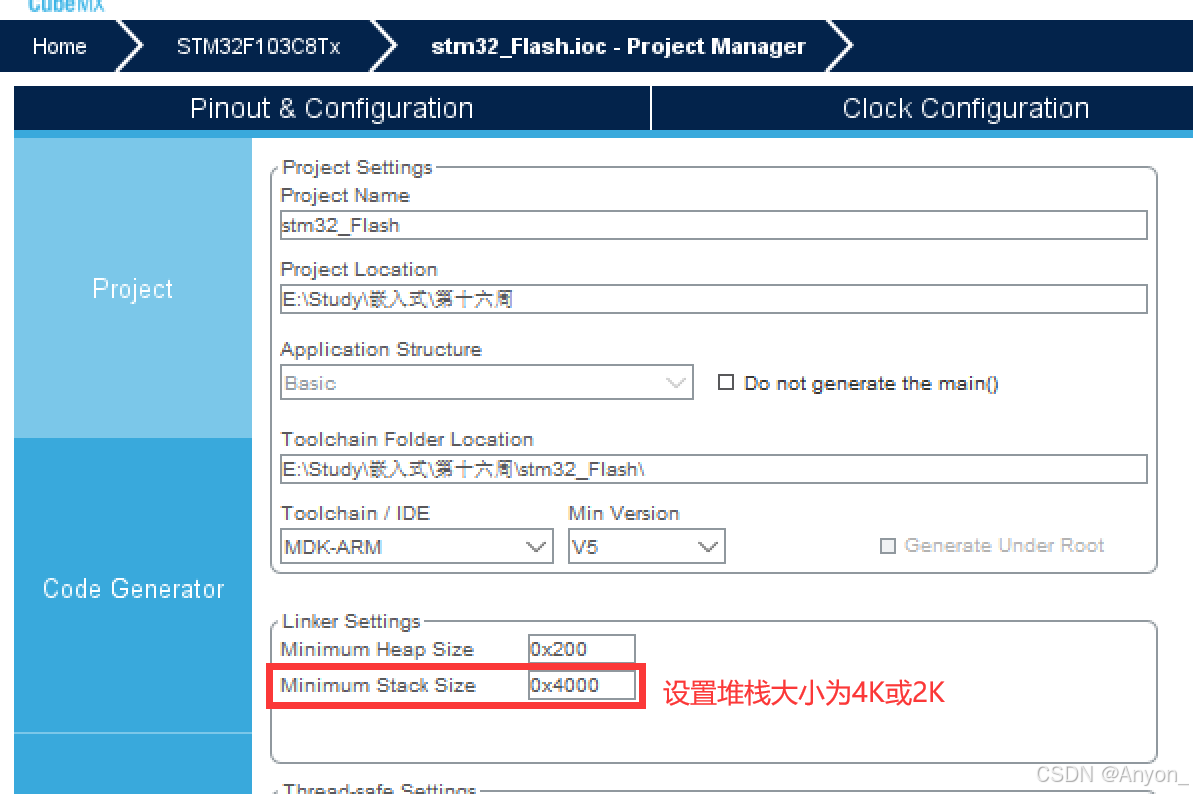

设置堆栈大小
进入CLK Configuration (时钟配置)中，进行时钟配置：
开发板的外部晶振为8MHz，我们填入8；通道选择LSE；PLLM选择为/1；倍频系数N选择为x9；系统时钟选择PLLCLK；系统时钟设定为72Mz；APB1分频系数选择为/2即PCLK1位36MHz；APB2分频系数选择为/1即PCLK2位72MHz。

图 10‑14 如何在工程中添加文件

3.读取SD卡

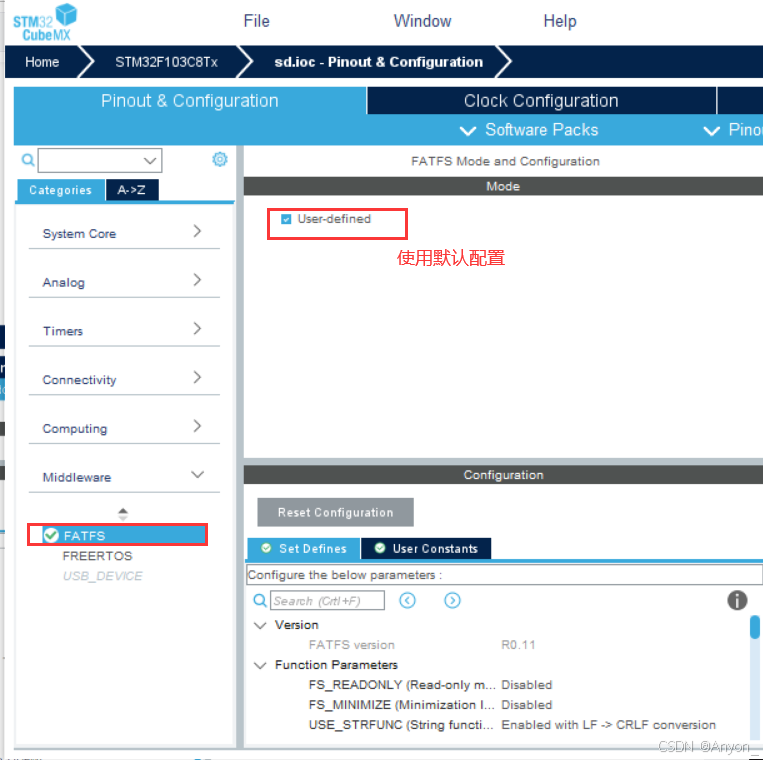

点击Middleware，选择FATFS模式。

在这里插入图片描述

配置PA4为GPIO_Output模式。

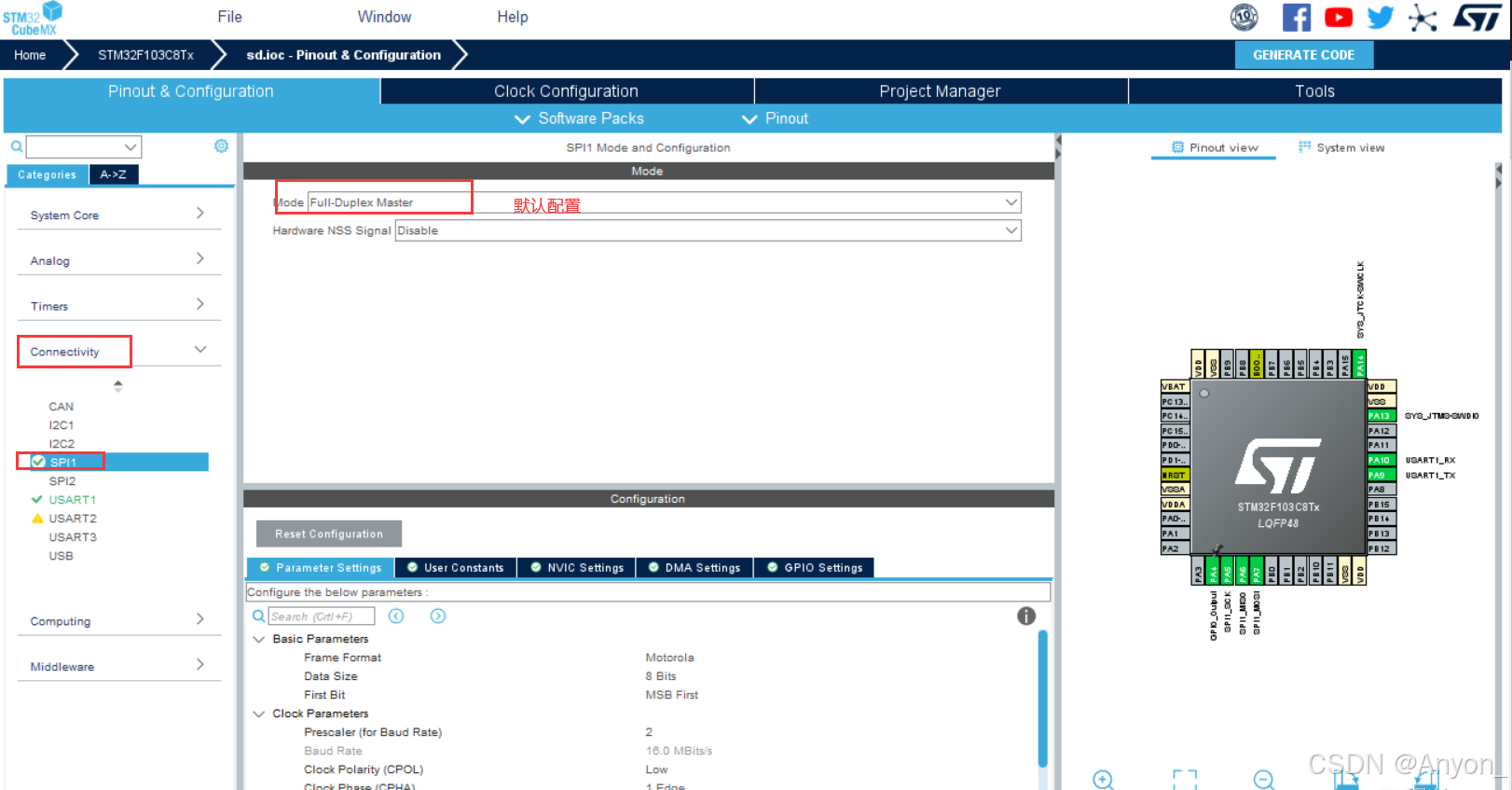

点击Connectivity，配置SPI1为 Full-Duplex Master模式。

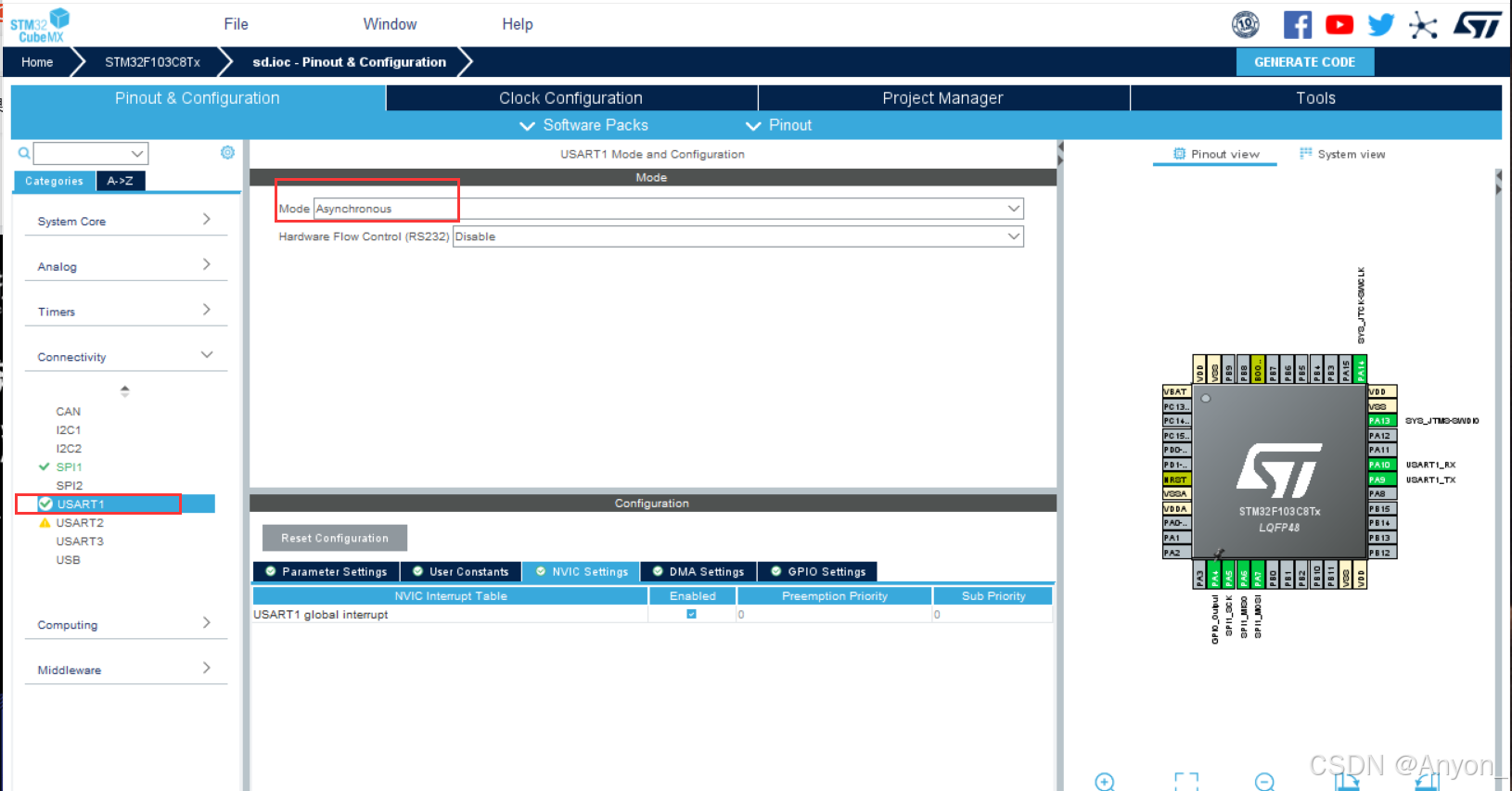

配置USART1为异步模式

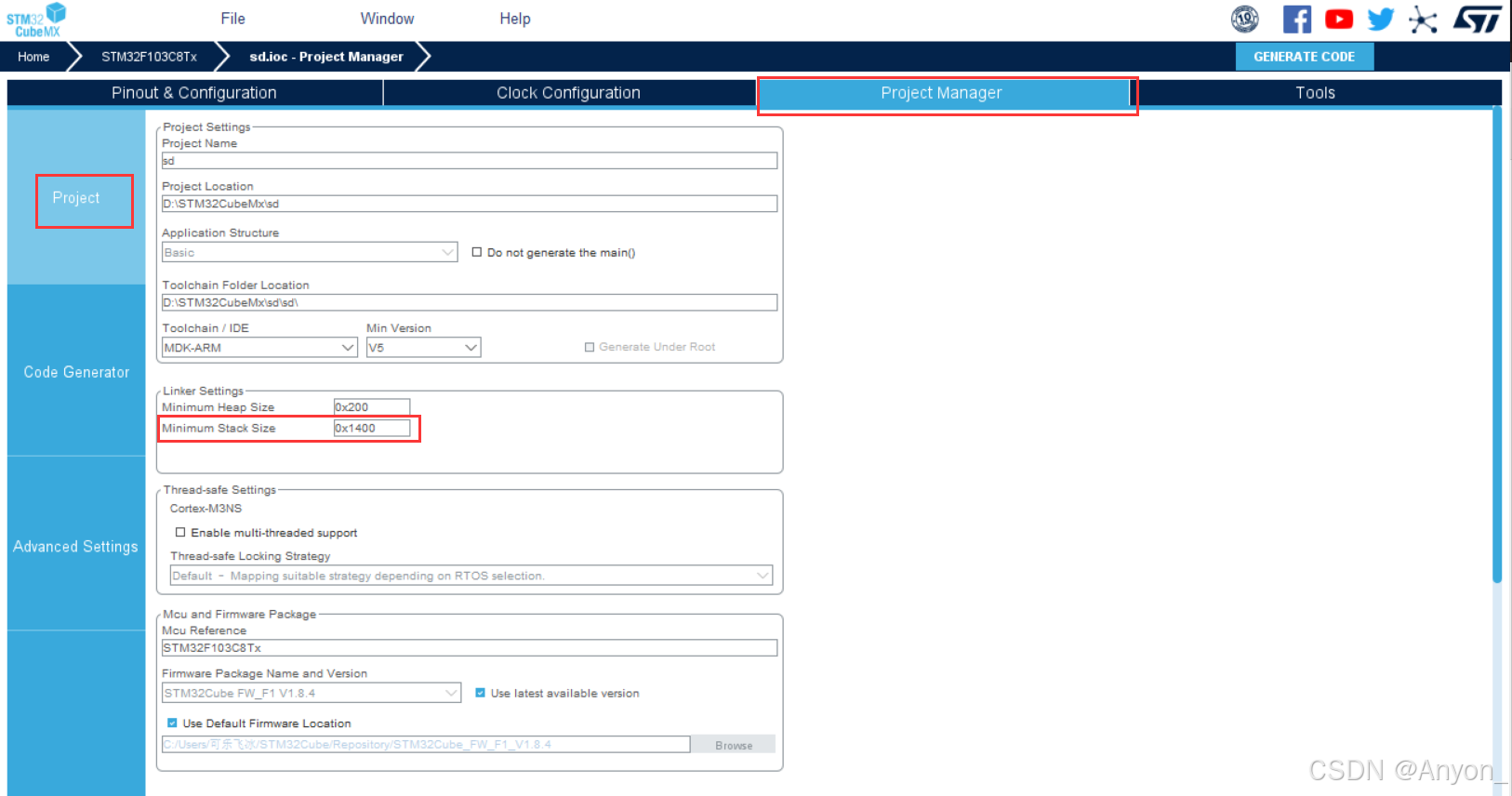

修改最小栈容量为0x1400，否则会导致调试时死机。

（四） keil设置

1.FLASH数据读取

1.1添加文件

flash.h

#ifndef _flash_H_
#define _flash_H_


#include "stm32f1xx_hal.h"


/*********************************************************************/
//                        变量定义
/*********************************************************************/
//-- 用途划分
// 0x0800FC00-0x0800FFFF -- 使用最后4k 个字节用来存放电机信息
#define FMC_FLASH_BASE      0x08000000 	// FLASH的起始地址
#define APP_MAX_SIZE        0x00010000  //


#define FMC_FLASH_END        0x08010000  // FLASH的结束地址 256
#define DEVICE_INFO_ADDRESS  0x0800C000  //（STM32_FLASH_END - DEVICE_INFO_SIZE）   // 设备信息起始地址
#define DEVICE_LOG_ADDRESS   0x0800E000  //（STM32_FLASH_END - 2*DEVICE_INFO_SIZE） // 设备日志起始地址



#define FMC_FLASH_SIZE 64			          // 定义Flash大小，单位KB


#if FMC_FLASH_SIZE < 256
#define FMC_SECTOR_SIZE 1024            // 字节
#define MOD_SECTOR_SIZE 0X3FF
#define PAGE_COUNT_BY16 512
#else
#define FMC_SECTOR_SIZE	2048
#define MOD_SECTOR_SIZE 0X7FF
#define PAGE_COUNT_BY16 1024
#endif





/*********************************************************************/
//                        函数声明
/*********************************************************************/
void FlashWriteBuff( const uint32_t destination_address, uint8_t *const buffer,uint32_t length );
void FlashReadBuff(const uint32_t source_address,uint8_t *const buffer,uint16_t length);




#endif

flash.c

#include "flash.h"


// 不检查的写入
// WriteAddr:起始地址
// pBuffer:  数据指针
// NumToWrite:字节数数
void FlashWriteNoCheck( uint32_t WriteAddr,uint8_t *pBuffer,uint16_t NumToWrite )
{

    uint16_t i;

    for( i=0; i<NumToWrite; i+=4 )
    {

        while( HAL_OK != HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, WriteAddr+i,*(uint32_t *)(pBuffer+i) ) );
    }

}

extern void FLASH_PageErase(uint32_t PageAddress);
void FlashWriteBuff( const uint32_t destination_address, uint8_t *const buffer,uint32_t length )
{

    uint16_t i;
    uint8_t FlashBuff[FMC_SECTOR_SIZE];
    uint32_t StartAddress = destination_address - destination_address%FMC_SECTOR_SIZE;
    uint16_t Offset = destination_address - StartAddress;
    uint8_t *pBuf = buffer;
    uint32_t remaindNum = length;

    HAL_StatusTypeDef status = HAL_ERROR;

    // 地址检查
    if( (destination_address < FMC_FLASH_BASE) || ( destination_address + length >= FMC_FLASH_END) || (length <= 0) )
        return;

    HAL_FLASH_Unlock();	// 解锁
    do
    {

        // 读出一页数据
        for(i=0; i < FMC_SECTOR_SIZE; i += 4 )
            *(uint32_t *)(FlashBuff+i) = *(uint32_t *)(StartAddress+i);

        // 修改要改入的数据
        for ( i=0; (i+Offset)<FMC_SECTOR_SIZE && i< remaindNum; i++ )
            *(FlashBuff+Offset+i) = *(pBuf+i);


        // 擦除一ROW数据
        FLASH_PageErase( StartAddress );

        // HAL库 FLASH_PageErase有BUFF,要加上下面三行代码
        while( status != HAL_OK )
            status = FLASH_WaitForLastOperation(FLASH_TIMEOUT_VALUE);
        CLEAR_BIT(FLASH->CR, FLASH_CR_PER);

        // 写入数据
        FlashWriteNoCheck( StartAddress,FlashBuff,FMC_SECTOR_SIZE );

        // 为下一页做准备
        StartAddress +=  FMC_SECTOR_SIZE;
        remaindNum -= i;
        pBuf += i;
        Offset = 0;

    } while( remaindNum > 0 );

    HAL_FLASH_Lock();  // 上锁

}

// 从FLASH中读指定长度数据
void FlashReadBuff(const uint32_t source_address,uint8_t *const buffer,uint16_t length)
{

    uint16_t i;
    uint8_t Offset = 0;
    uint32_t StartAddress = source_address;
    uint16_t data;

    // 地址检测
    if( source_address + length > FMC_FLASH_END ) return;

    // 如果没有对16齐
    if( source_address & 1 )
    {

        Offset = 1;
        StartAddress = source_address-1;
    }

    // flash的操作要求16对齐 最小读写操作16个比特
    if ( Offset )
    {

        data = *(uint16_t *)(StartAddress);
        buffer[0] = data >> 8;
        StartAddress += 2;
    }

    for ( i = 0; i < (length-Offset); i += 2)
    {

        data = *(uint16_t *)(StartAddress+i);
        buffer[i+Offset] = (data & 0xFF);
        if ( (i+Offset) < (length - 1) )
            buffer[i + Offset + 1] = (data >> 8);
    }

}

1.2主函数

main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "flash.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
uint8_t FlashWBuff [255];
uint8_t FlashRBuff [255];
/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{


  /* USER CODE BEGIN 1 */
	uint8_t i;
	uint8_t FlashTest[] ="Hello World hello pupu";
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */
	FlashWriteBuff(DEVICE_INFO_ADDRESS, FlashTest, sizeof(FlashTest));//写入数据到Flash

	for(i=0;i<255;i++)
	FlashWBuff[i]=i;
	FlashWriteBuff(DEVICE_INFO_ADDRESS + sizeof(FlashTest), FlashWBuff, 255);//
	FlashReadBuff(DEVICE_INFO_ADDRESS + sizeof(FlashTest), FlashRBuff, 255);


  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{

  RCC_OscInitTypeDef RCC_OscInitStruct = {
   0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {
   0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {

    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {

    Error_Handler();
  }
}

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {
   0};
/* USER CODE BEGIN MX_GPIO_Init_1 */
/* USER CODE END MX_GPIO_Init_1 */

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOD_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);

  /*Configure GPIO pin : PC13 */
  GPIO_InitStruct.Pin = GPIO_PIN_13;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct
