HNU-电路与电子学-实验3-2022级

一、实验目的

1．了解简易模型机的内部结构和工作原理。

2．分析模型机的功能，设计 8 重 3-1 多路复用器。

3．分析模型机的功能，设计 8 重 2-1 多路复用器。

4．分析模型机的工作原理，设计模型机控制信号产生逻辑。

二、实验内容

1．用 VERILOG 语言设计模型机的 8 重 3-1 多路复用器

多路复用器是一个组合电路，它可以从多个输入中选择一个输入，将其数据 传输到输出。选择哪一路数据输入由一组选择输入变量控制。通常， 2 n 条数据输 入要 n 个选择输入，选择输入的位组合决定选择哪个数据输入。 8 重 3-1 多路复用器有 3 个数据输入、2 位选择输入、1 个输出，每个数据输 入和输出都是 8 位，所以称之为 8 重，S 选择将哪个数据输入传至输出，8 重 3- 1 多路复用器的引脚如图所示：

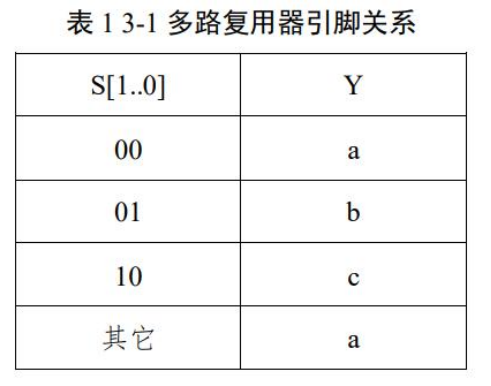

引脚之间的相互关系如下表所示：

2、用 VERILOG 语言设计模型机的 8 重 2-1 多路复用器

8 重 2-1 多路复用器有 2 个数据输入、1 个选择输入、1 个输出，每个数据输 入和输出都是 8 位，S 选择将哪个数据输入传至输出，8 重 2-1 多路复用器的引 脚如图所示：

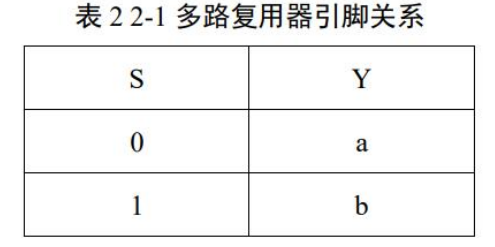

引脚之间的相互关系如下表所示：

3．用 VERILOG 语言设计模型机的控制信号产生逻辑。

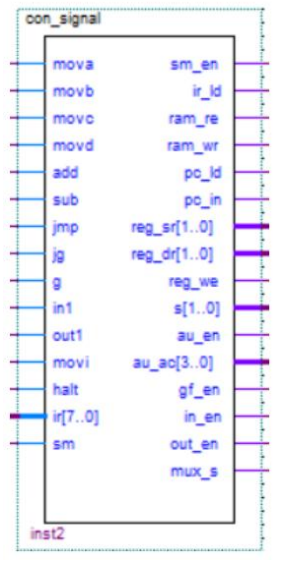

控制信号产生逻辑接收指令译码器的输出，在 SM、IR[7…0]以及状态位 G 的配合下产生每个模块所需要的控制信号。 控制信号产生逻辑的输入输出引脚如下图所示：

三、实验过程

1、8重3-1多路复用器

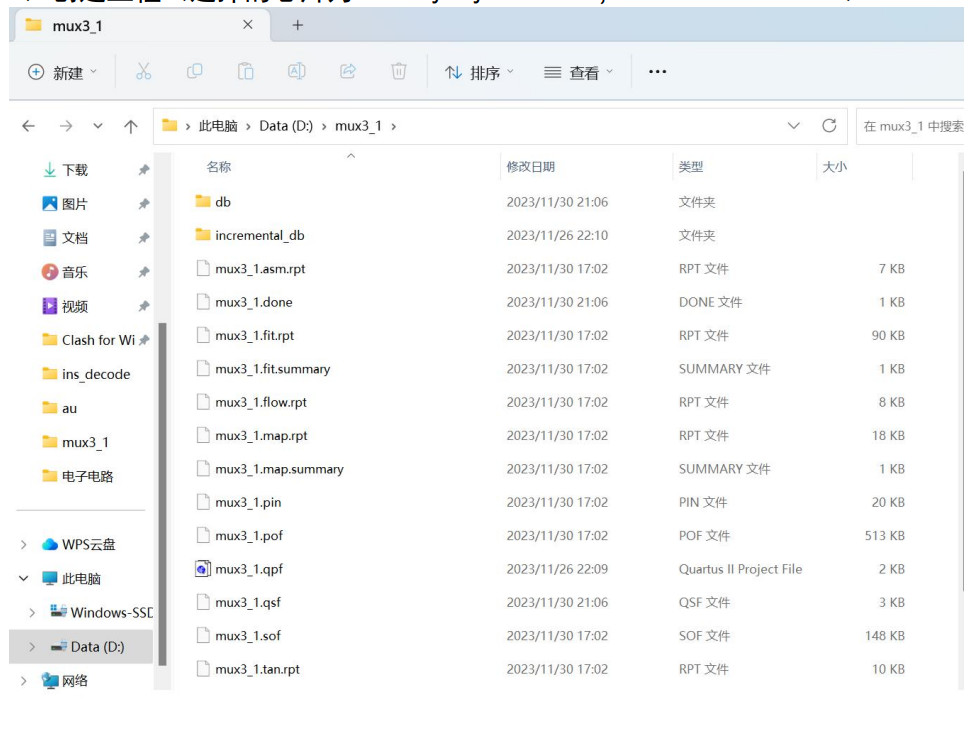

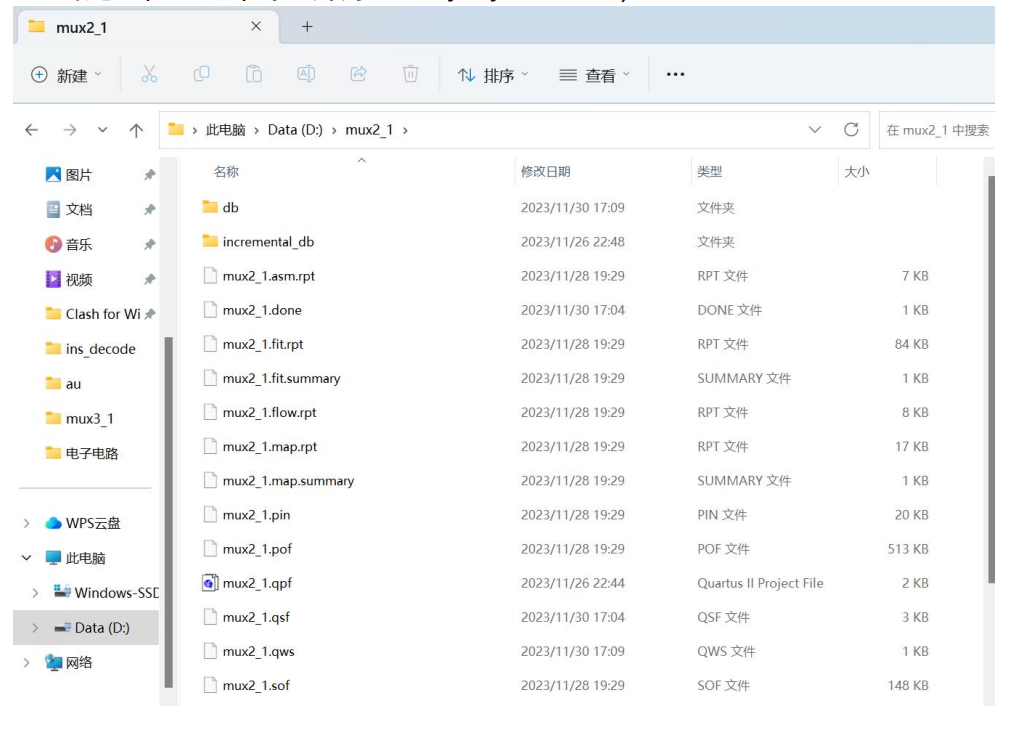

A）创建工程（选择的芯片为family=Cyclone II；name=EP2C5T144C8）

B) 编写源代码

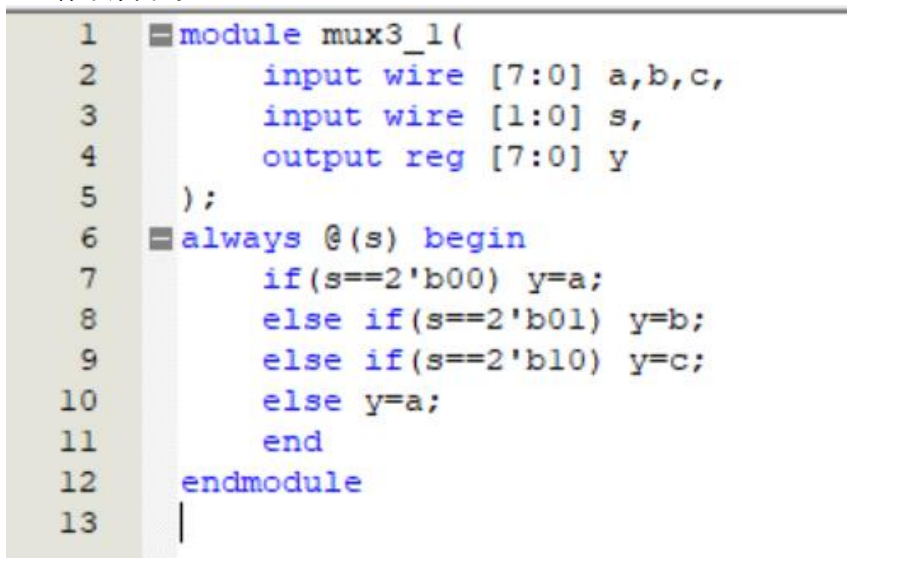

首先定义模块名，与项目名称相同。 声明输入变量和输出变量如图。包括三个 8 位的输入 a、b、c，由于三个数我们选择最少也要两位选择输入位，因此设置选 择输入信号 s 是两位二进制数，而输出就是 a 或 b 或 c 之一，因此是一个 8 位二进制数。 利用条件语句 if – else 语句，当然也可以使用 switch – case 语句进行条件判断。 激活选择器逻辑变化的条件是 s 选择信号发生改变。依照 次序，00 表示选择 a 信号，01 表示选择 b 信号，10 表示选择 c 信号，11 表 示选择 a 信号。事实上不应该出现 11 的 s 输入

C) 编译与调试（包含编译调试过程中的错误、警告信息以及资源消耗）

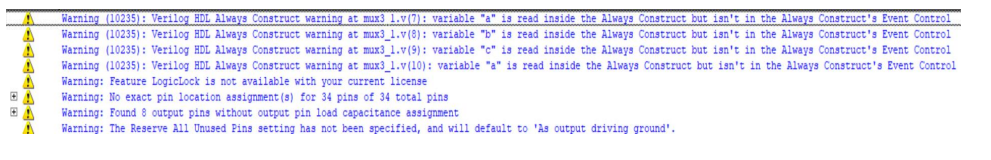

警告信息：

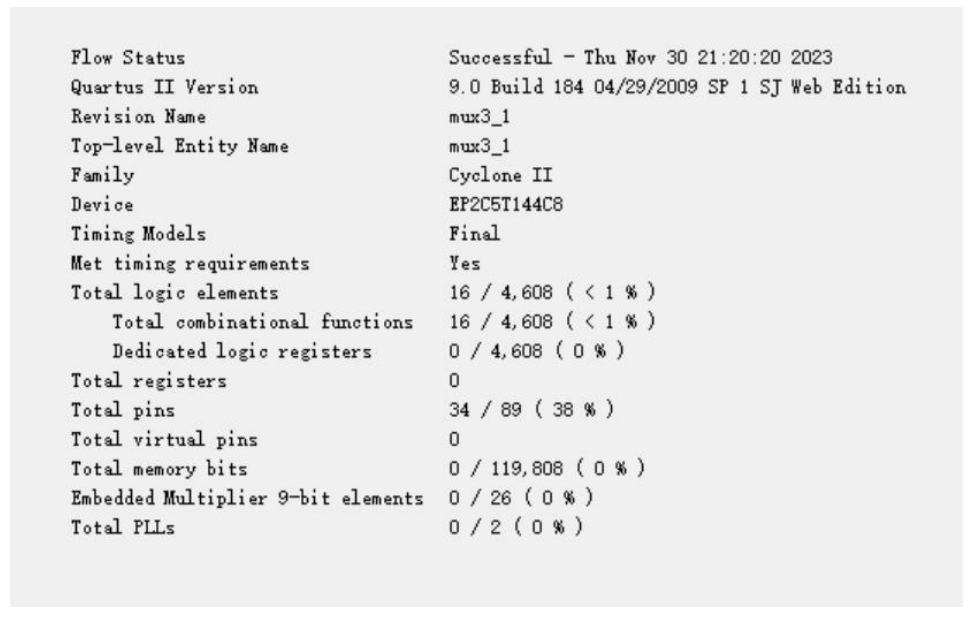

资源消耗：

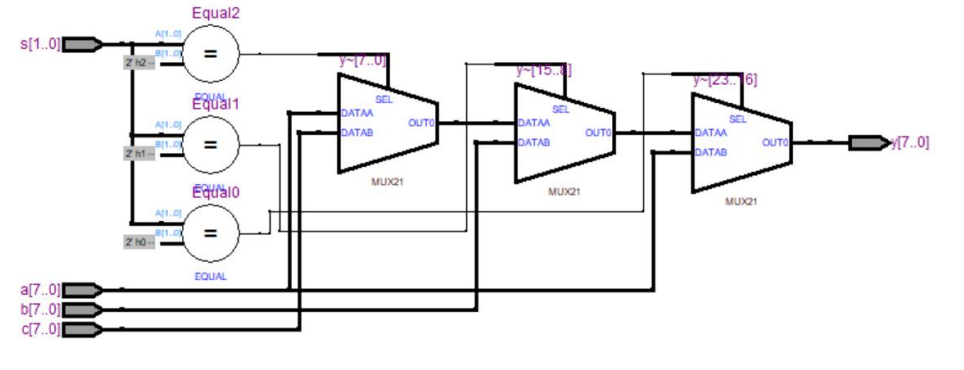

D) RTL 视图

视图分析及结论：

我们可以从 RTL 视图中看到，我们的三选一多路开关，其实是由 3 个二选一多路复用器并行接入，串行执行进行信号选择。

当我们输入 00 时，MUX1 选择低电平输出，并且接入 MUX2，此时 MUX2 又会选择低电平，MUX3 最终选择 a 数据进行输出得到我们要的数据。

当我们输入 01 时，MUX1 选择 8’h0，也就是低电平输出，并接入MUX2，此时 MUX2 选择 b 数据的输入进行输出，并且把它接入MUX3，此时 MUX3 选择输入的 b 数据，而不选择 c 数据，因此最终输出 b 数据。

当我们输入 10 时，MUX1选择 c 数据，接下来的两个选择器依次都是选择输入的 c 数据，最终输出 c 的数据。

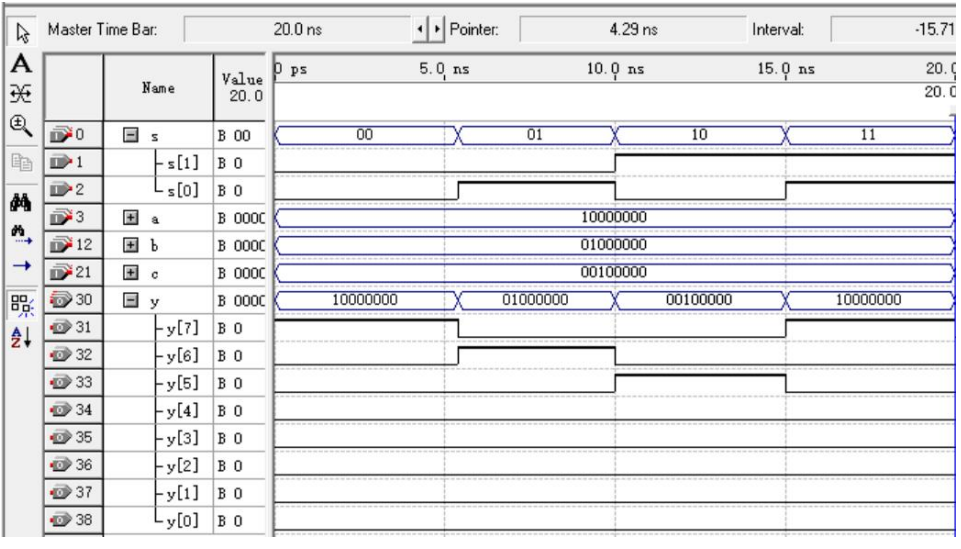

E) 功能仿真波

结果分析及结论：

如图所示，当我们输入s信号为 00 时，输出的数据为 10000000 这与 a 信号相同，当我们输入的s信号为 01 时，输出的数据为01000000，这与输入的 b 的数据相同，当我们输入的s信号为 10 时，输出的数据为 00100000，这与输入的 c 信号相同,当我们输入s信号为 11（即其他） 时，输出的数据为 10000000 这与 a 信号相同。

综上验证，该逻辑能够完成信号的选择。

F) 时序仿真波

结果分析及结论：

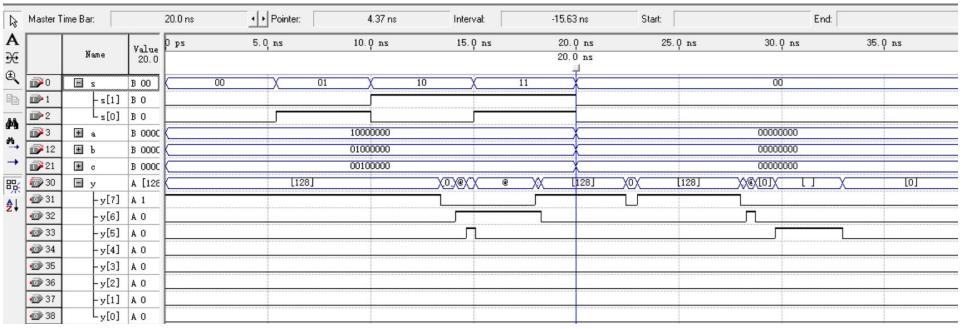

观察上图我们可以看到输出波形，总体和功能仿真大无二致，但还是有一点小区别，就是在不同的输出之间有一小段短暂的失真，这是由于传输延迟造成。由于我们每一段验证信号的时间较短，都在 ns 级别，但是电路的传输延迟也在 ns 级别，因此这种延迟造成的误差看起来就显得不可以忽略了

G) 时序分析

操作方法是：编译后，在compilation report中选择【timing analysis】-【summary】和【tpd】

结果分析及结论：

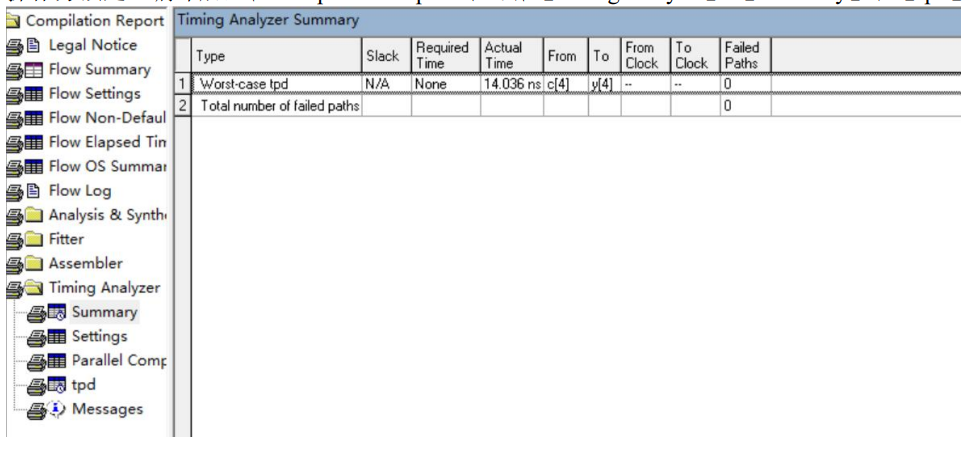

由图可得，Timing Analyzer Summmary 总结所有经典定时分析的结果，并报告每个定时特性的最坏情况定时。比如从 c[4]到 y[4]的最坏定时情况的 tpd 为 14.036ns。下面的tpd 报告表则给出了源节点和目标节点之间的 tpd 延迟间，比如第二行中 s[1]到 y[5] 的tpd 为 13.907ns。

2、8重2-1多路复用器

A）创建工程（选择的芯片为 family=Cyclone II；name=EP2C5T144C8）

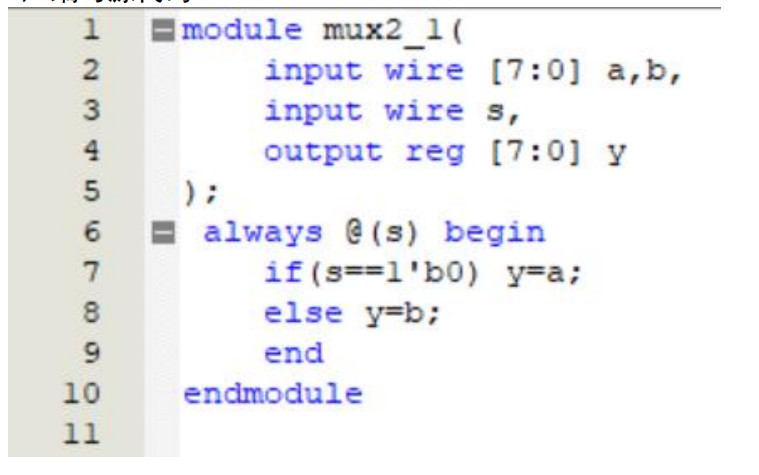

B) 编写源代码

首先定义模块名，与项目名称相同。 声明输入变量和输出变量如图。包括两个 8 位的输入 a、b，由于只有两个数，我们设置选择输入信号s是一位二进制数，而输出就是 a 或 b 之一，因此是一个 8 位二进制数。 利用条件语句 if – else 语句，当然也可以使用 switch – case 语句进行条件判断。 激活选择器逻辑变化的条件是s选择信号发生改变。依照次序，0表示选择 a 信号，1 表示选择 b 信号。

C) 编译与调试（包含编译调试过程中的错误、警告信息以及资源消耗）

警告信息：

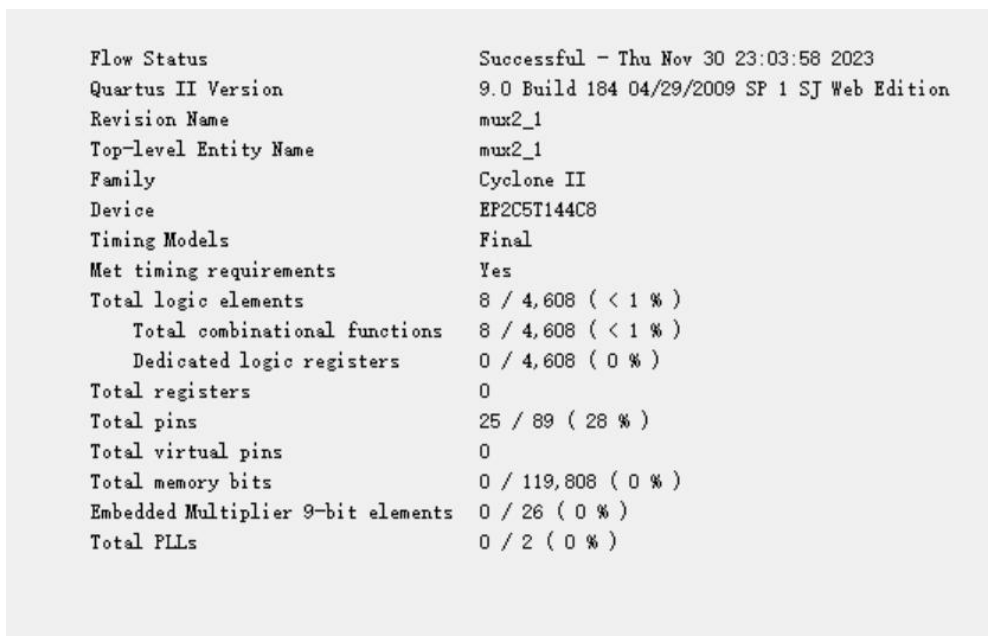

资源消耗：

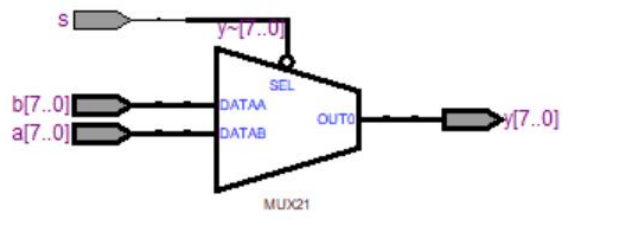

D) RTL 视图

结果分析及结论：

我们可以从 RTL 视图中看到，该电路为一个单独的二选一多路复用器并行

当我们输入 0时，MUX1 输出a数据；当我们输入 1时，MUX1输出 b 的数据。

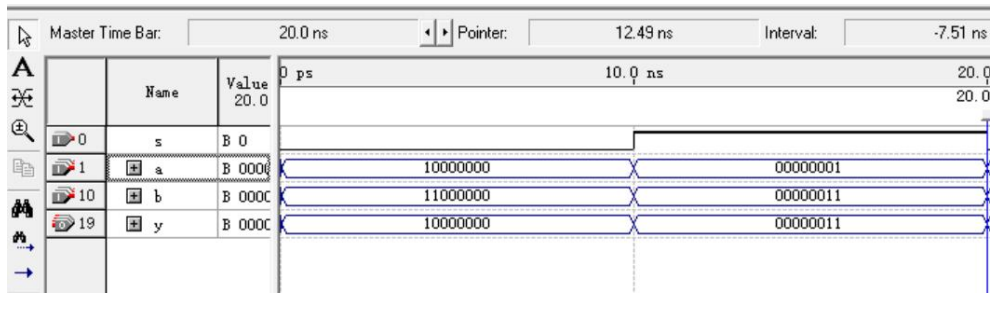

E) 功能仿真波形

结果分析及结论：

如图所示，当我们输入s信号为 0 时，输出的数据为 10000000 这与 a 信号相同，当我们输入的s信号为 1 时，输出的数据为00000011，这与输入的 b 的数据相同。

综上验证，该逻辑能够完成信号的选择。

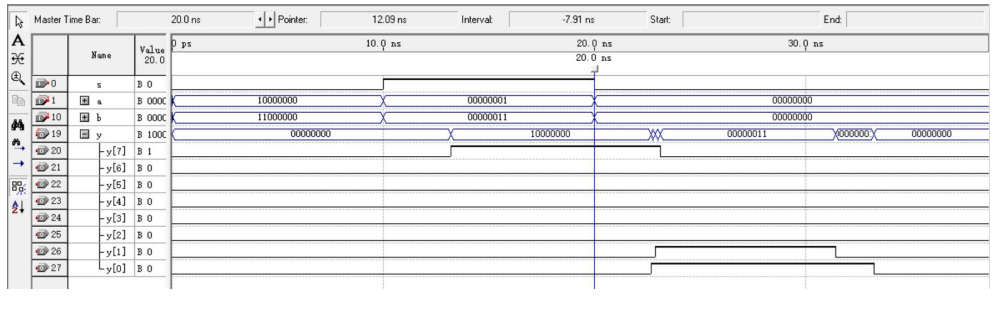

F) 时序仿真波形

结果分析及结论：

1、观察上图我们可以看到输出波形，总体和功能仿真大无二致，但还是有一点小区别，就是在不同的输出之间有一小段短暂的失真，这是由于传输延迟造成。由于我们每一段验证信号的时间较短，都在 ns 级别，但是电路的传输延迟也在 ns 级别，因此这种延迟造成的误差看起来就显得不可以忽略了

2、时序仿真可以用来验证程序在目标器件中的时序关系。同时考虑了器件的延迟后，其输出结果跟接近实际情况，但是考虑的情况过多，不容易操作，容易产生错误。时序仿真不仅反应出输出和输入的逻辑关系，同时还计算了时间的延时信息，是与实际系统更接近的一种仿真结果。

G) 时序分析

结果分析及结论：

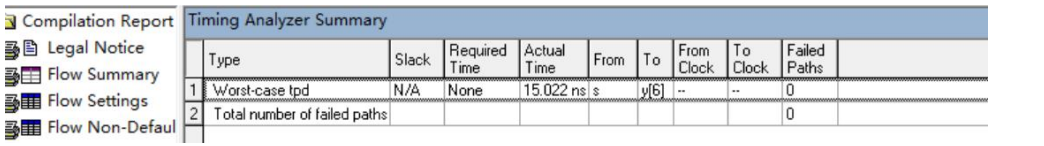

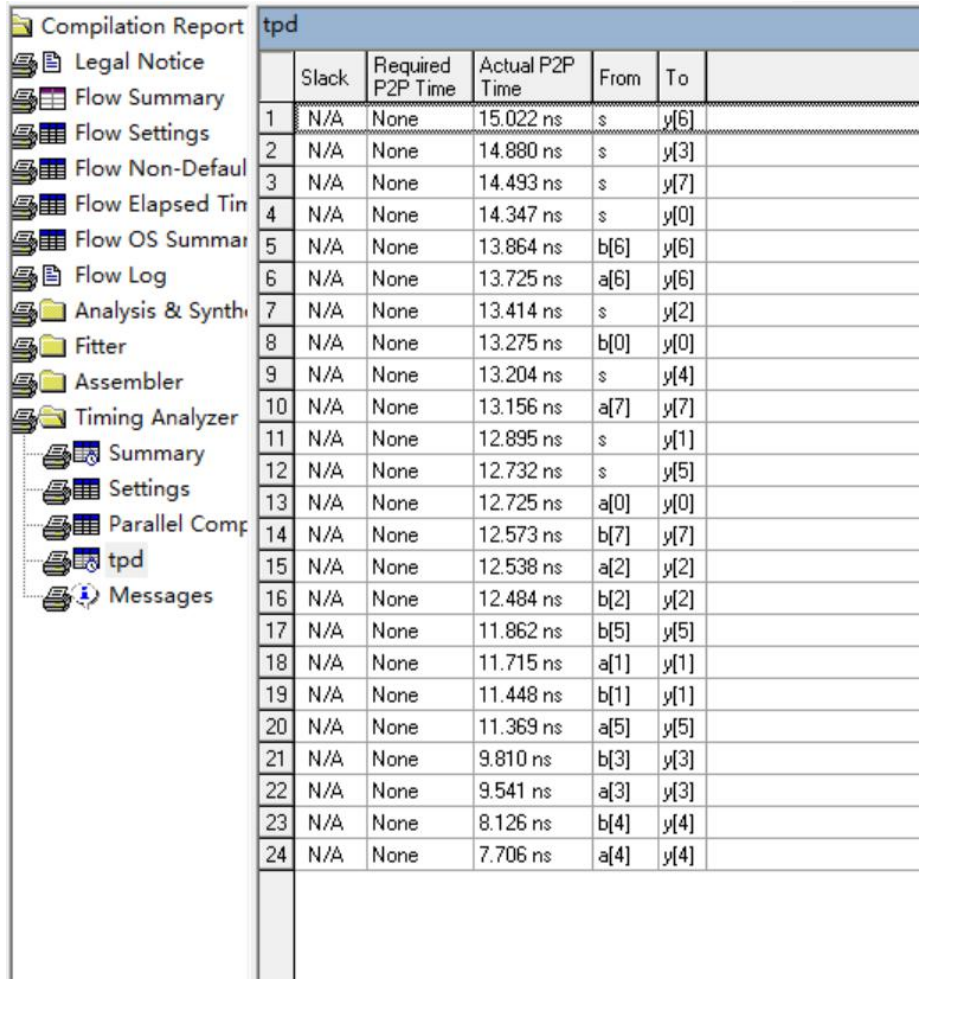

由图可得，Timing Analyzer Summmary 总结所有经典定时分析的结果，并报告每个定时特性的最坏情况定时。比如从s到 y[6]的最坏定时情况的 tpd 为 15.022ns。下面的tpd 报告表则给出了源节点和目标节点之间的 tpd 延迟间，比如第二行中 s到 y[3] 的tpd 为14.88ns。

3、控制信号产生逻辑

A）创建工程（选择的芯片为 family=Cyclone II；name=EP2C5T144C8）

B) 编写源代码

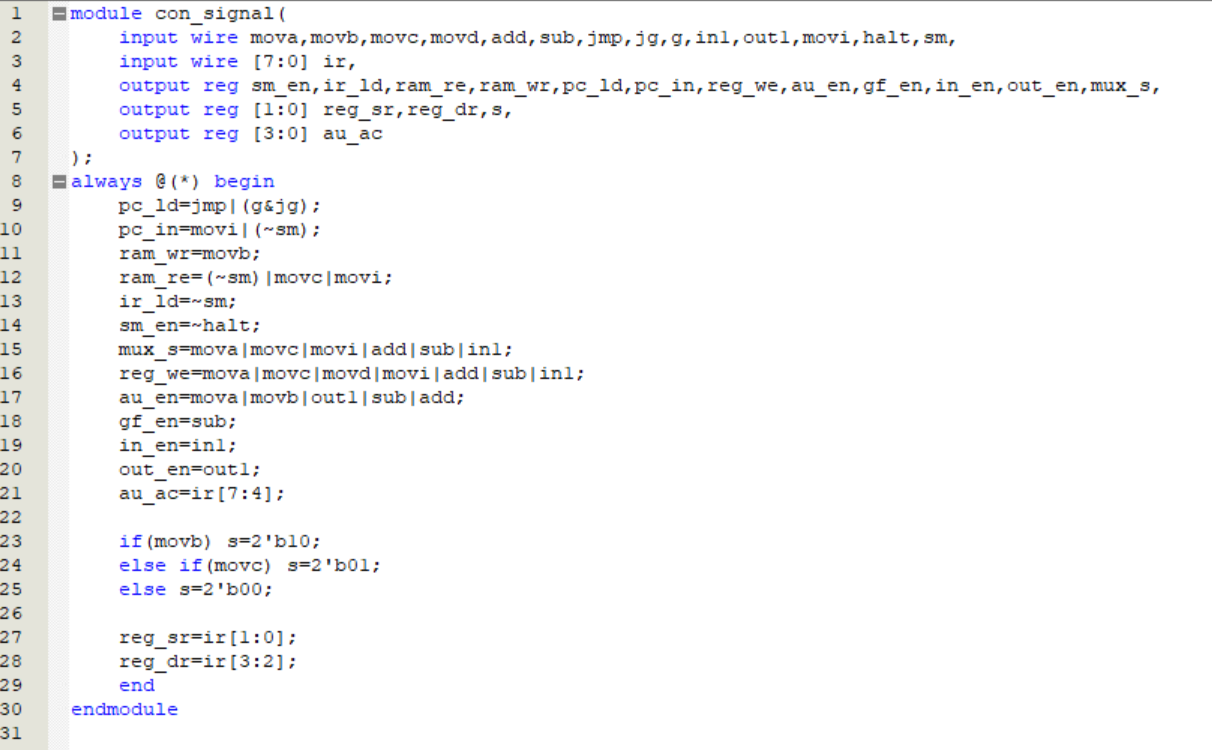

首先要声明输入和输出变量，包括几种输入指令以及 ir。

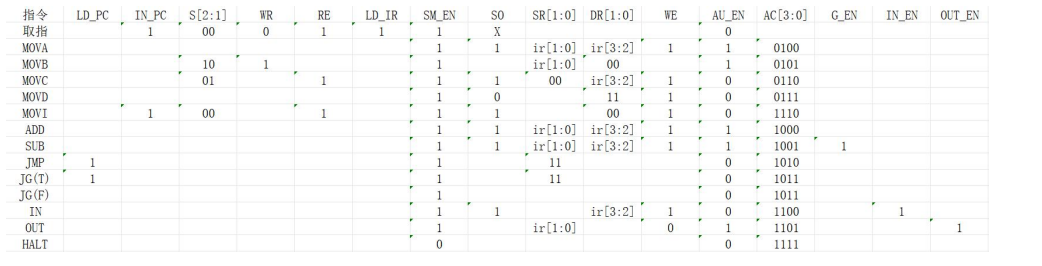

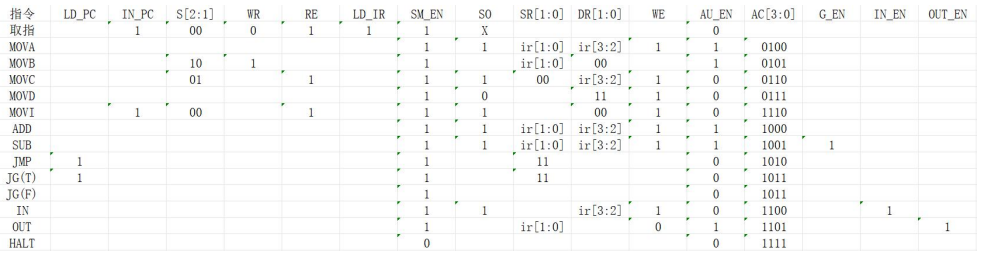

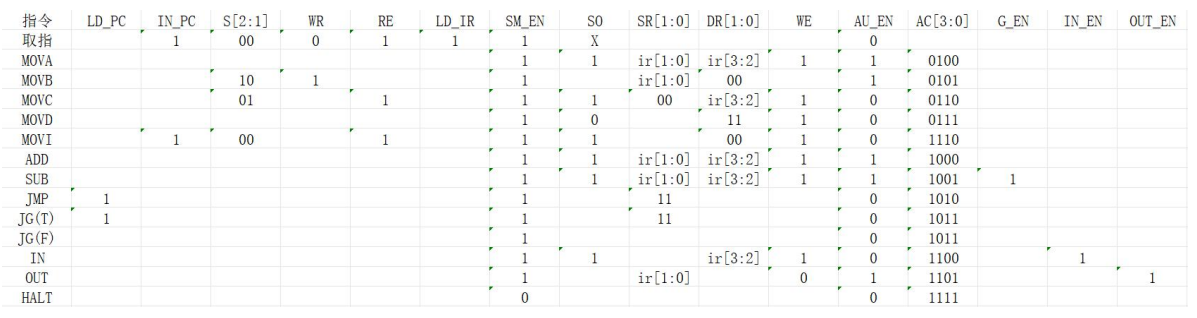

但是由于不同的指令需要的提供的信号较为复杂，为了避免错误。我们可以先列一个真值表。

当我们书写所需信号的真值的时候。我们按行书写。依照信号传递以及需要的信号，我们把需要的信号是 1 还是 0 写上。

但是判断输出信号的值时候，我们纵向查看表。例如这里的we信号是执行区间的信号。它为 1 的情况只有在 mova=1 或者 movc = 1 或者 movd= 1 或者 movi=1或者add=1或者sub=1或者in=1成功执行的时候才为一。这么读下来，就能够发现。需要将这几种情况“或”起来，最终就是我们要的表达式。

C) 编译与调试（包含编译调试过程中的错误、警告信息以及资源消耗）

警告消息：

资源消耗：

D) RTL 视图

结果分析及结论：

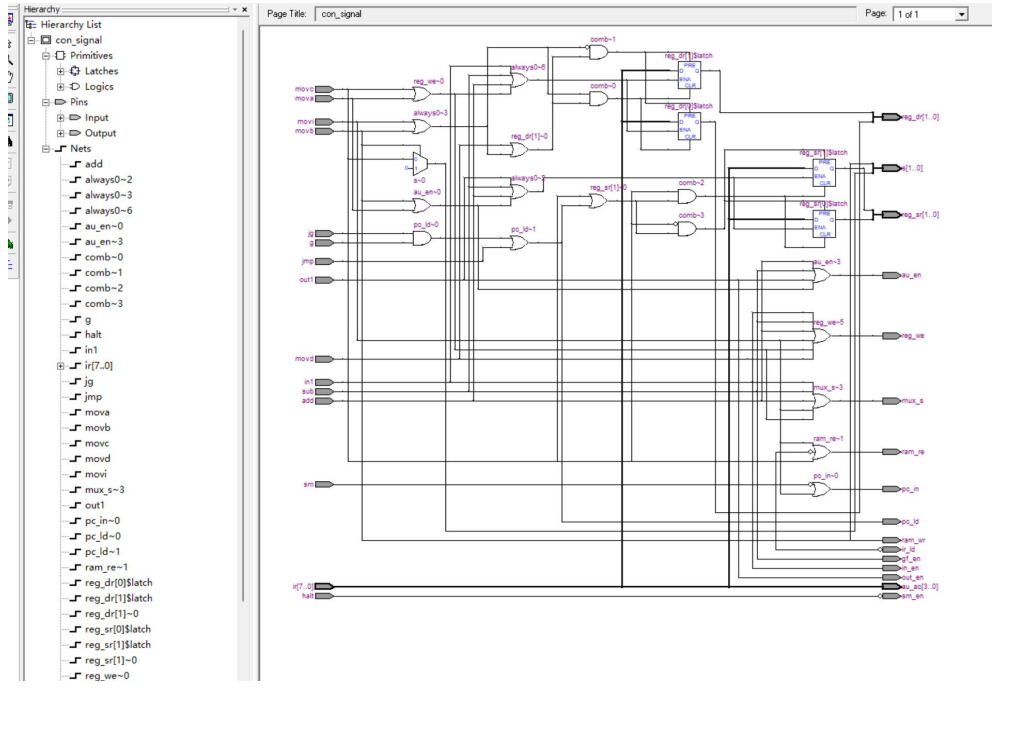

由视图可得，视图左边为输入，右边为输出。其中连接有一系列的元器件。比如比较器：当输入相等时输出 1，不相等时输出 0；还有大部分的与或门。图中输入信号为 sm 等15个，输出信号包括 reg_sr 等16种情况。各个输出端口之间通过导线相连。

经过检验，RTL 电路逻辑与逻辑表达式含义一致。

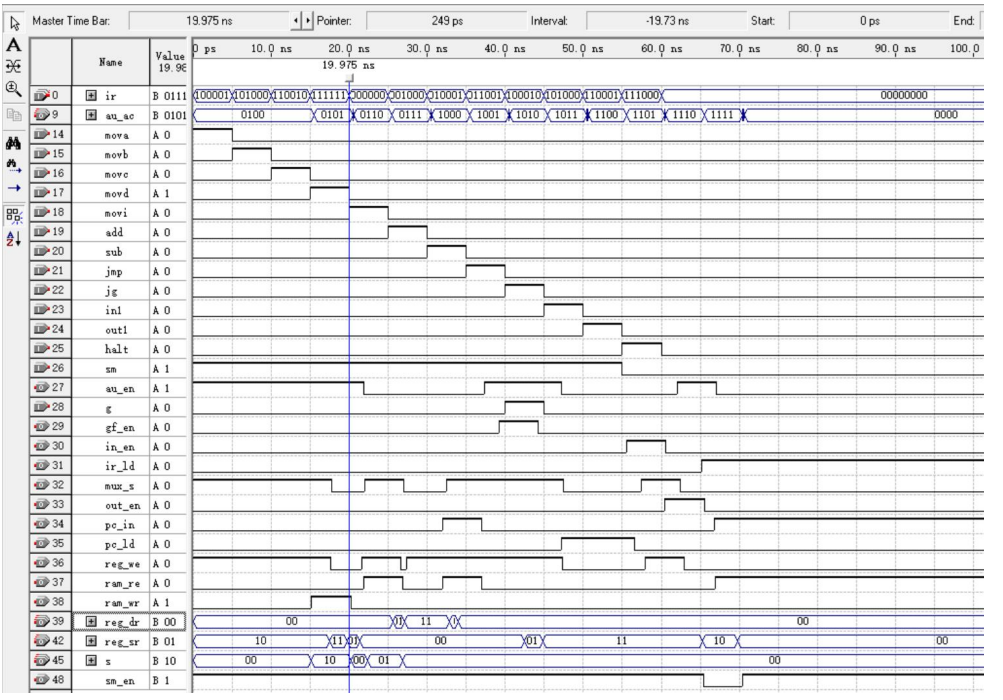

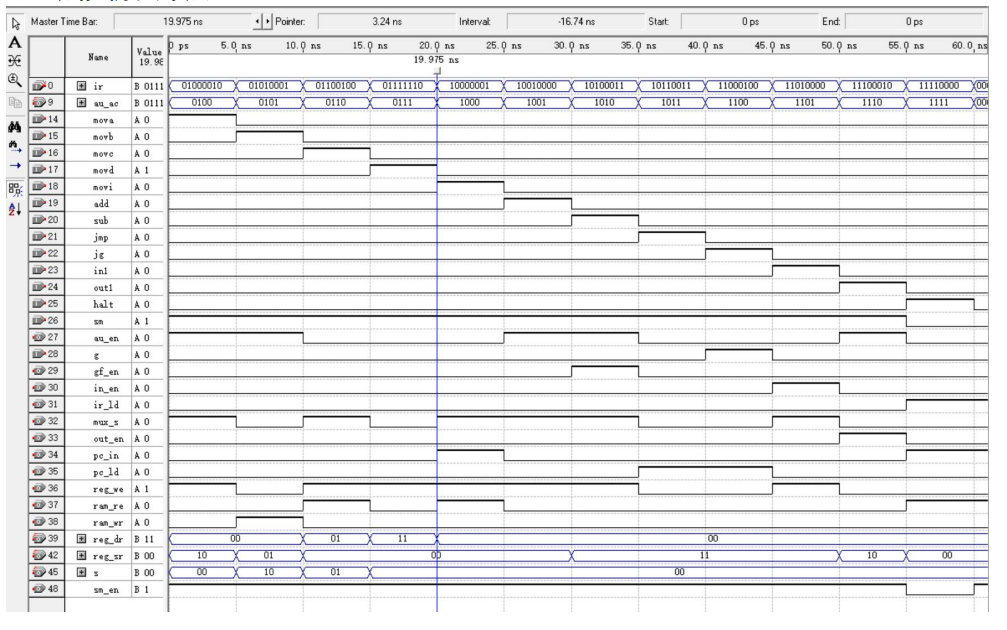

E) 功能仿真波形

结果分析及结论：

我们可以一一验证，经过检验发现与我所写的真值表输出结果一致。

F) 时序仿真波形

结果分析及结论：

1、观察上图我们可以看到输出波形，总体和功能仿真大无二致，但还是有一点小区别，就是在不同的输出之间有一小段短暂的失真，这是由于传输延迟造成。由于我们每一段验证信号的时间较短，都在 ns 级别，但是电路的传输延迟也在 ns 级别，因此这种延迟造成的误差 看起来就显得不可以忽略了。

2、时序仿真可以用来验证程序在目标器件中的时序关系。同时考虑了器件的延迟后，其输出结果跟接近实际情况，但是考虑的情况过多，不容易操作，容易产生错误。时序仿真不仅反应出输出和输入的逻辑关系，同时还计算了时间的延时信息，是与实际系统更接近的一种仿真结果。

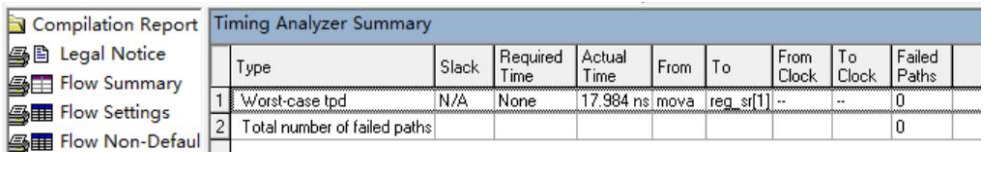

G) 时序分析

结果分析及结论：

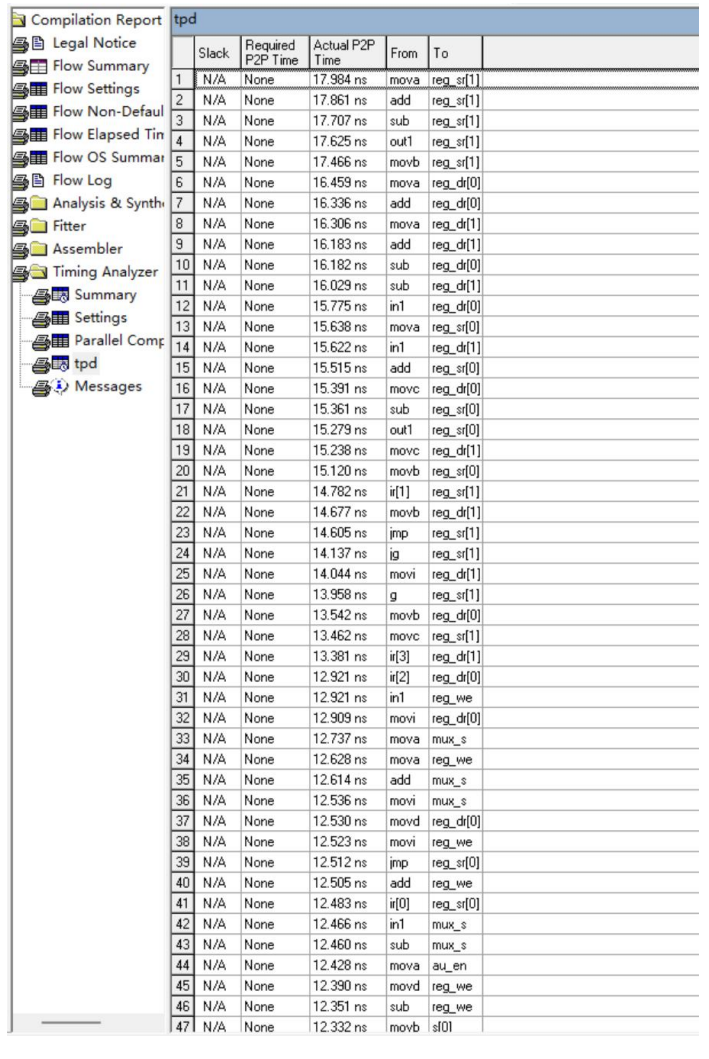

由图可得，Timing Analyzer Summmary 总结所有经典定时分析的结果，并报告每个定时特性的最坏情况定时。比如从mova 到 reg_sr[1] 的最坏定时情况的 tpd 为 17.984ns。下面 的 tpd 报告表则给出了源节点和目标节点之间的 tpd 延迟时间，比如第二行中 add 到reg_sr[1] 的 tpd 为17.861ns。

四、思考题

1、任选一条指令，介绍指令的过程、信息流动的情况以及执行时控制信号的值。

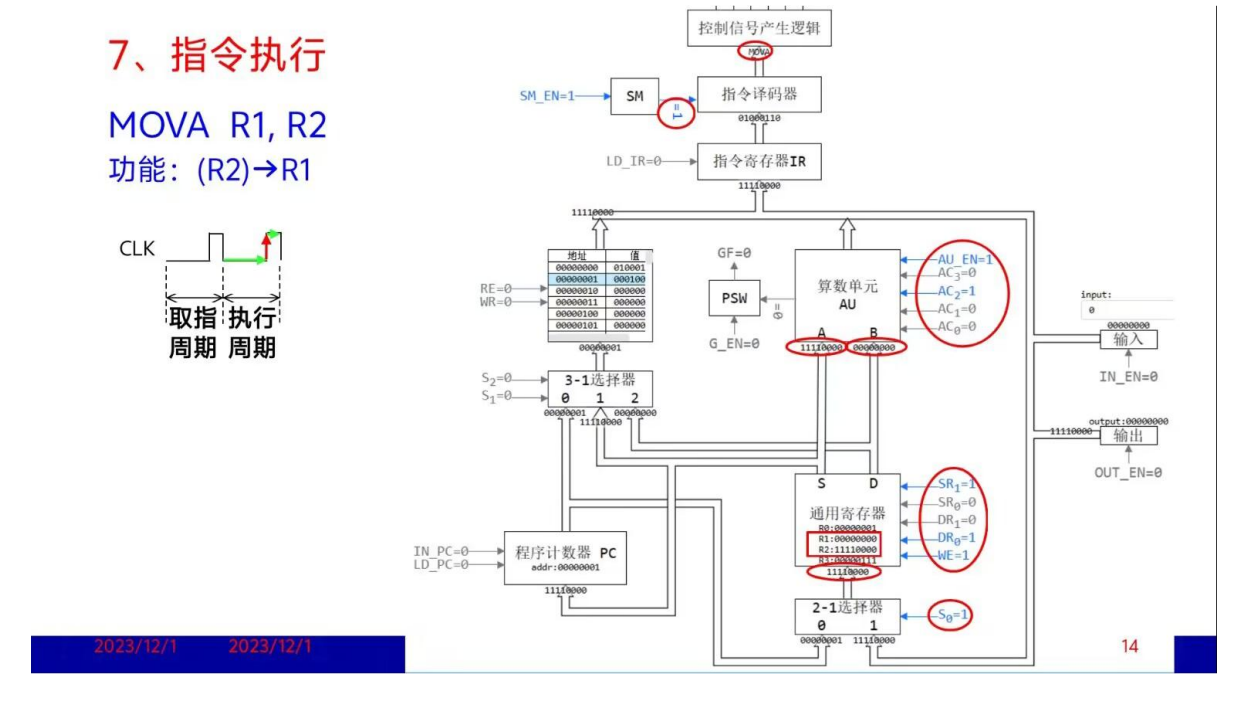

mova指令：

要求完成的操作：源寄存器 Rs 中的数据写入目的寄存器 Rd，即（Rs）→Rd。

执行过程：根据控制信号 SR1、SR0 选择源寄存器 Rs 的数据从通用寄存器 S 口输出， 在 AC3～AC0 和 AU_EN 的控制下，经 AU 送入总线 BUS；S0 为 1，BUS 上的数据传送至 通用寄存器的输入端；在 WE 和 DR1、DR0 的控制下，时钟下降沿将输入端的数据写入目 的寄存器 Rd。

首先此时是执行指令，因此 LDPC 以及 INPC 都是 0；该过程不涉及 RAM 的读写操作，因此 RE 和 WR 都是 0；然后不是取指令周期，所以 SM_EN为1；SM 是 1，表示执行指令。 然后涉及到的部分，也就是示意图的右半部分。首先我们根据控制单元输出的信号 SR 和 DR 信号可以对应到通用寄存器组中具体的两个寄存器，一个作为源寄存器，另一个是目的寄存器。这里我们假设 A 是源寄存器，B 是目的寄存器。 他们分别从 D 通道和 S 通道读出去。进入算术单元；经总线运输后经过2_1选择器进入目的寄存器，完成执行指令周期。

2、如何产生正确的控制信号以及具体的编程实现？

首先要声明输入和输出变量，包括几种输入指令以及 ir。 但是由于不同的指令需要的提供的信号较为复杂，为了避免错误。我们可以先列一个真值表。

当我们书写所需信号的真值的时候。我们按行书写。依照信号传递以及需要的信纵向查看表。将信号为1的指令情况“或”起来，最终就是我们要的表达式

五、实验总结、必得体会及建议

1、从需要掌握的理论、遇到的困难、解决的办法以及经验教训等方面进行总结。

（1）需要掌握的理论：基本了解了简易模型机的内部结构和工作原理。同时学会使用 Verilog 语言编写简单电路。

（2）遇到的困难：对于 QuartusII 的使用还不够熟练，特别是进行波形仿真的功能仿真和 时序仿真时花费时间过长。

（3）解决方法：通过上网查询相关资料，与同学一起讨论，并请教老师。

（4）经验教训：不懂的地方要多向老师请教，对于电路的搭建要多动手，要学会利用好软 件工具，不仅是在实验中，在平时的学习中也要学会利用工具。

2、对本实验内容、过程和方法的改进建议（可选项）。

编写程序前列写的真值表非常重要，一定要理解通透。
