一、实验目的

1．了解简易模型机的内部结构和工作原理。

2．熟悉译码器、运算器的工作原理。

3．分析模型机的功能，设计指令译码器。

4．分析模型机的功能，设计 AU 算术单元

二、实验内容

1．用 VERILOG 语言设计指令译码器

指令译码器是根据指令系统表中的指令编码，对指令的操作码进行解析，判定是哪条指令，该指令对应的输出为 1，否则输出为 0。

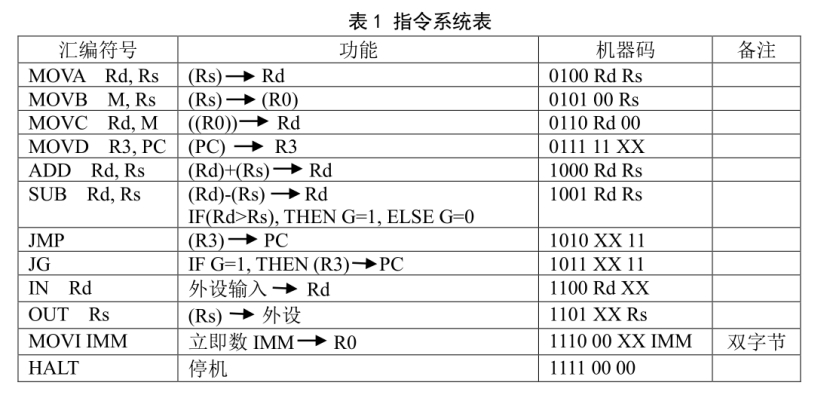

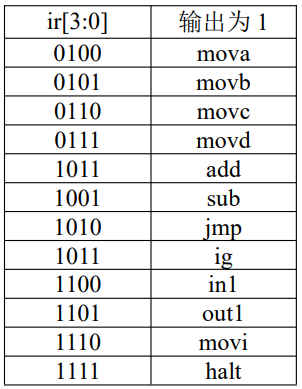

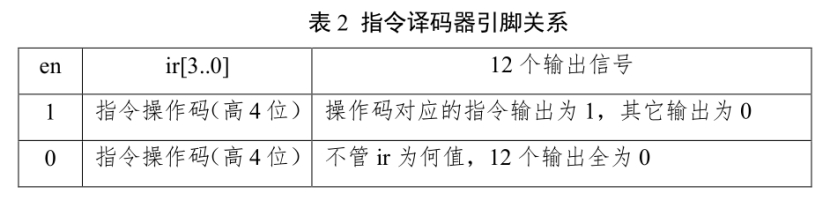

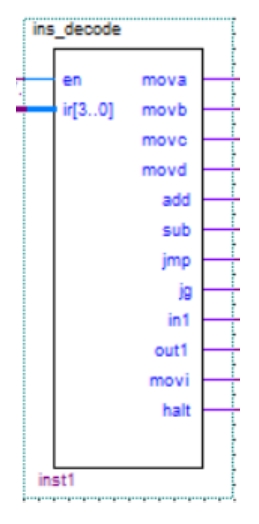

指令译码器的输入输出引脚如上图所示。en 为使能信号，ir[3…0]是指令的 4位操作码，输出是对应的 12 条指令。引脚之间的相互关系如下表所示：

2．用 VERILOG 语言设计 AU 算术单元。

算术逻辑运算类指令：

ADD Rd, Rs

SUB Rd, Rs

这类指令的执行过程为：

这类指令的执行过程为：控制信号 SR1、SR0 选择源寄存器 Rs 的数据从 S 口输出，控制信号 DR1、 DR0 选择目的寄存器 Rd 的数据从 D 口输出；在 AC3～AC0 和 AU_EN 的控制下，在 AU 中进行加法（减法）运算后将相加的和（相减的差）送入总线 BUS；S0 为 1，BUS 上的数据传送至通用寄存器的输入端；在 WE 和 DR1、DR0 的控制下，时钟下降沿将输入端的数据写入目的寄存器 Rd。其中 SUB 指令影响状态位 G，如果 Rd>Rs，则 G=1，否则 G=0。

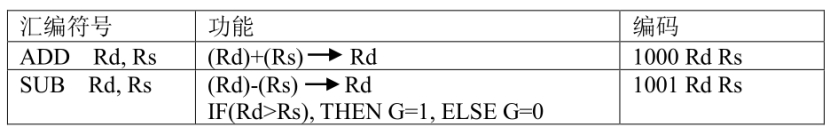

指令具体功能如下：

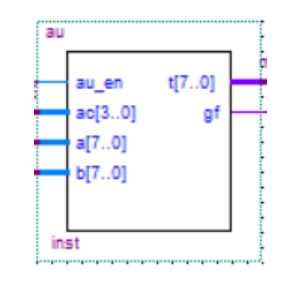

AU算术单元除了要完成 ADD、SUB 运算外，还需在 MOVA、MOVB 和 OUT三条指令执行时，提供将数据传送至总线的数据通路。ALU 模块的输入输出引脚如下图所示：

其中au_en和ac[3…0]是控制信号，控制a[7…0]和b[7…0]输入的数据进行什么操作，并将产生的结果输出到t[7…0]和gf。各引脚间的相互关系如下表所示：

三、实验过程

1、指令译码器

A）创建工程（选择的芯片为family=Cyclone II；name=EP2C5T144C8）

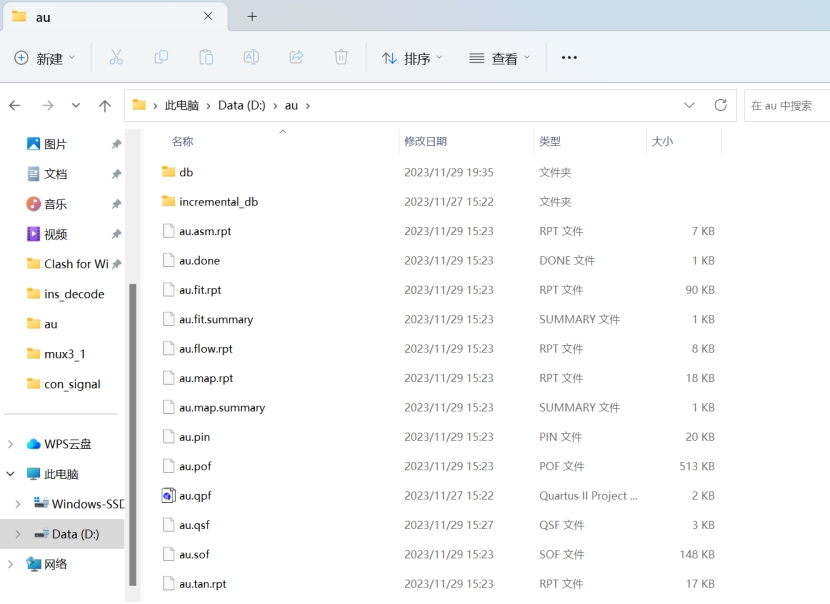

工程文件中的文件名需要和项目名称保持一致否则容易出现错误。具体步骤为：1.new project – 选择项目的文件夹 – 输入项目名称 – 新建文件 – 选择Verilog 语言源代码文件 – 开始编写指令译码器源代码

B) 编写源代码

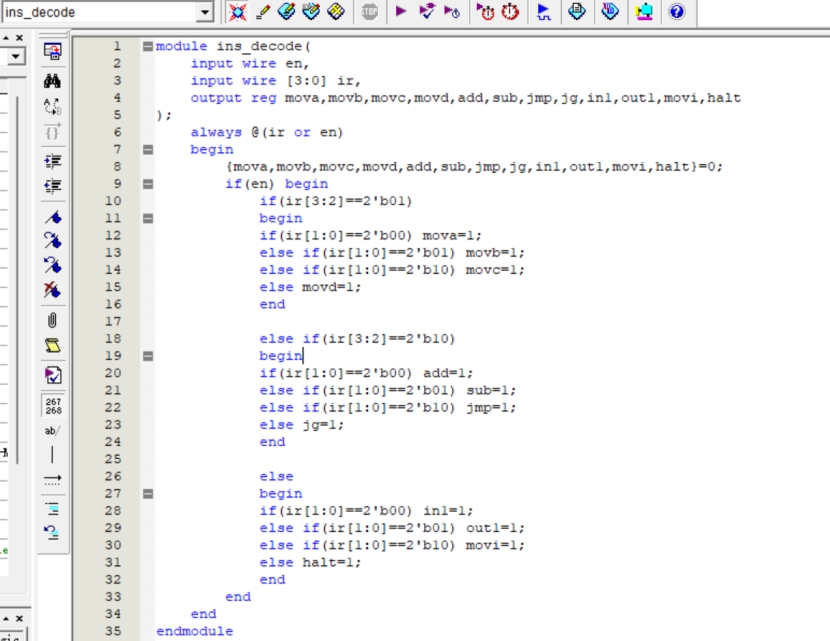

根据实验指导和要求实现的功能写出对应的 Verilog 代码。

步骤：左上角 file->new->Verilog hdl file->编写代码（模块名需与工程名一致）->编译成功后保存到工程文件中。注意编程语言中的引脚定义要与指导书中给出的引脚名相同。

具体编写过程可以分为以上三步走：首先是声明一下变量，包括 input 类型和 output 类型的各种变量；其次是给输出信号赋值，完成信号的输出。最后是编写逻辑。

我们按照指令的类别，将指令分成不同的模块来书写。首先我们知道指令 ir 以及 en 使能信号的变化指令译码器的输出情况可能会发生变化。

每次进行译码之前要把所有的输出信号置零，然后再对需要输出高电平的信号赋值。例如 MOVA 指令，我们首先从 ir 的高四位判断出这是 MOVA 指令，然后进一步利用 if -else

语句判断是 MOVA 还是 MOVB 还是 MOVC，把对应的信号输出。

C) 编译与调试（包含编译调试过程中的错误、警告信息以及资源消耗）

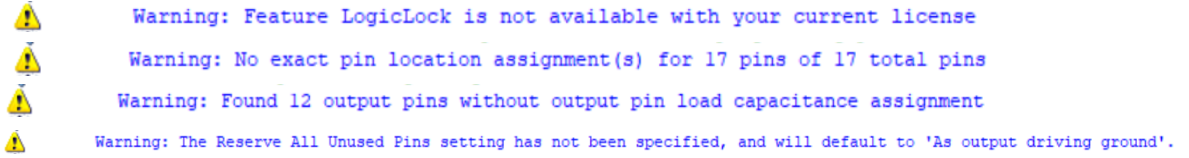

警告信息：

资源消耗：

D) RTL视图

视图分析及结论：

左边为ir[3:0]输入，即AU指令；

语句中利用了许多 if-else 语句这对应了硬件器件中的选择器，因此可以看到有许多的2—1选择器接入电路中。而且使能信号和 ir 信号的变化触发电路输出信号发生改变。因此也可以看到在电路输入端后面接有上升沿触发器。最后对应的输出有包括mova、movb等的12中情况。

E) 功能仿真波形

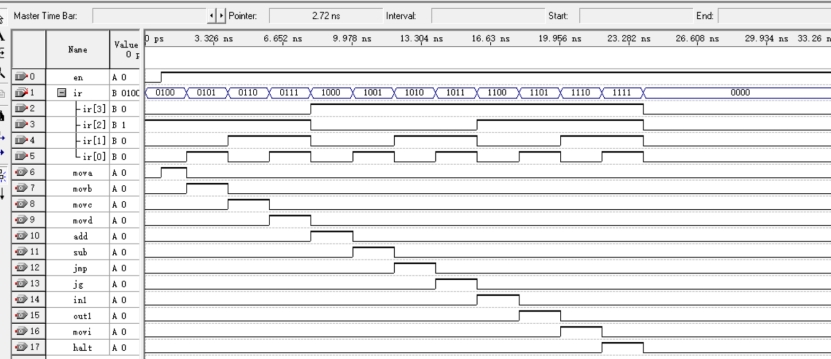

结果分析及结论：根据不同的指令编码，译码器会给对应的指令信号输出高电平，其他信号输出低电平。对应的指令与输出结果为：

但是这有一个前提，那就是使能信号 en 是有效的，否则，译码器不工作，如图右半部分。

F) 时序仿真波形

结果分析及结论：

1、图中波形整体分布与功能仿真无太大差别，但是唯一不同的是会发现图中有一些小毛刺，这是由于电路中有传输延迟导致的冒险现象。因为我们的信号区间仅有 50ns，属于纳秒级，但是门传输延迟也在 ns 级，因此这样的冒险现象就会有。但是这只是短暂的失真现象，稍加注意可以减少或解决，例如在逻辑表达式中增加冗余项。

2、时序仿真可以用来验证程序在目标器件中的时序关系。同时考虑了器件的延迟后，其输出结果跟接近实际情况，但是考虑的情况过多，不容易操作，容易产生错误。

G) 时序分析

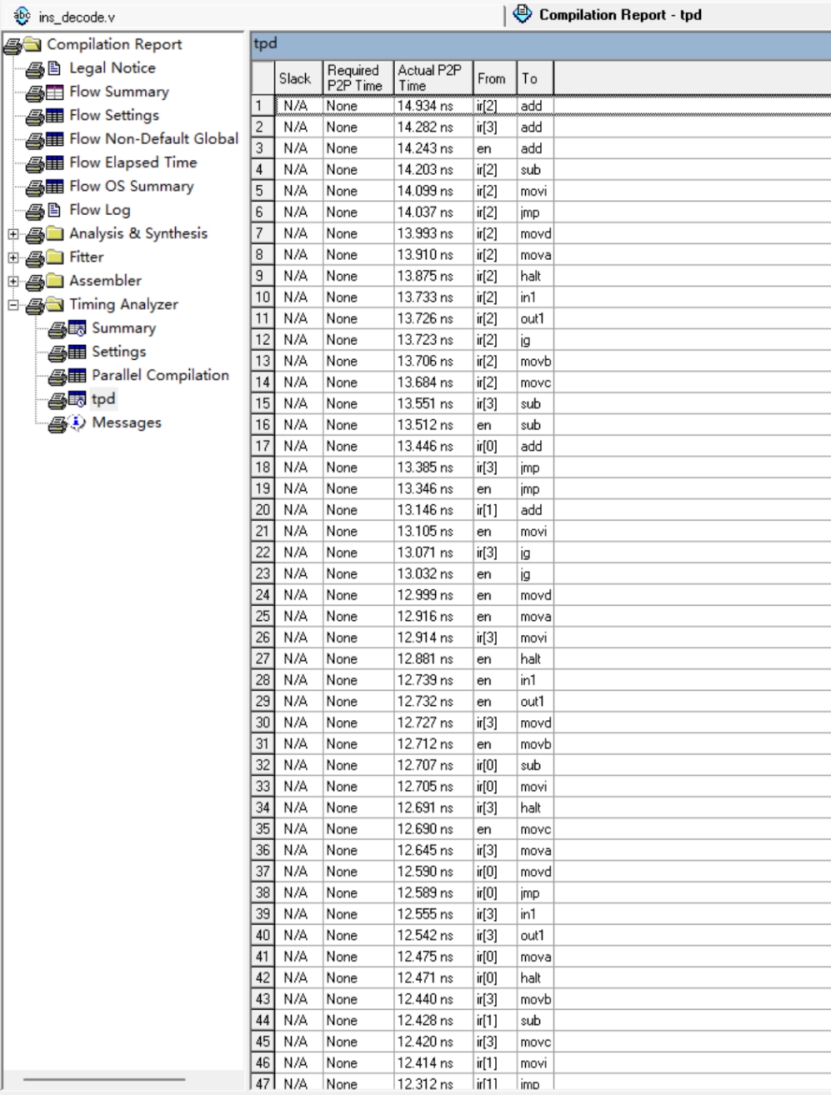

操作方法是：编译后，在compilation report中选择【timing analysis】-【summary】和【tpd】

结果分析及结论：

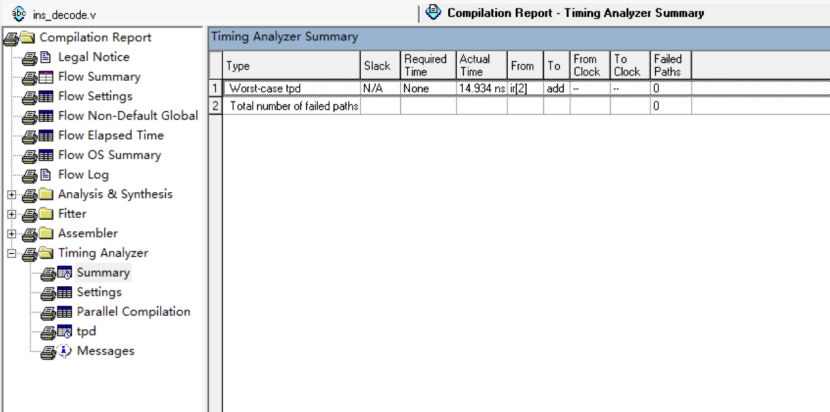

1、由图可得，Timing Analyzer Summmary总结所有经典定时分析的结果，并报告每个定时特性的最坏情况定时。比如从 ir[2]到add的最坏定时情况的 tpd 为 14.934ns。下面的tpd 报告表则给出了源节点和目标节点之间的tpd延迟时间，比如第四行中 ir[2]到 sub 的tpd 为 14.203ns。

2、实际连接图中个元器件连接之间是存在时间延迟的，而且不同的元器件之间的时间延迟也不相同。

2、算术单元AU

A）创建工程（选择的芯片为family=Cyclone II；name=EP2C5T144C8）

创建 au 工程文件，与指令译码器相似。

B) 编写源代码

特别注意，当比较a，b两数大小时，由于为补码，不能直接进行比较，可以先比较符号位，若符号位相等，则可以直接比较；若符号位不相等，则符号位为0的大于符号位为1的。

C) 编译与调试（包含编译调试过程中的错误、警告信息以及资源消耗）

警告信息：

资源消耗：

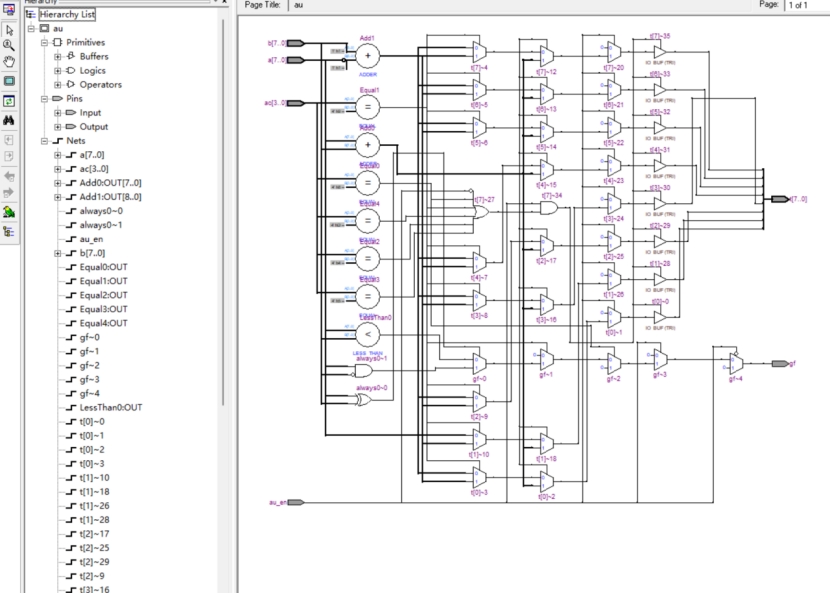

D) RTL视图

结果分析及结论：

由视图可得，视图左边为输入，右边为输出。其中连接有一系列的元器件。比如比较器、加法器，同时存在大量的 2-1 选择器，当控制信号为0 时，输出第一位，控制信号为1时，输出第二位。

E) 功能仿真波形

结果分析及结论：

根据波形图也可验证程序编写的正确性。对应的引脚关系为：

F) 时序仿真波形

结果分析及结论：

1、图中波形整体分布与功能仿真无太大差别，不同的是会发现图中有一些小毛刺，这是由于电路中有传输延迟导致的冒险现象。因为我们的信号区间属于纳秒级，但是门传输延迟也在 ns 级，因此这样的冒险现象就会有。但是这只是短暂的失真现象，稍加注意可以减少或解决，例如在逻辑表达式中增加冗余项。

G) 时序分析

结果分析及结论：

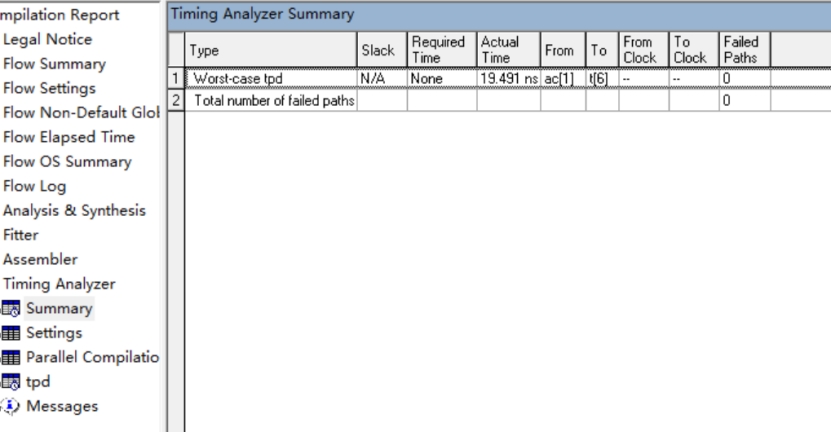

由图可得，Timing Analyzer Summmary 总结所有经典定时分析的结果，并报告每个定时特性的最坏情况定时。比如从 ac[1]到 t[6] 的最坏定时情况的 tpd 为 19.491ns。下面的 tpd 报告表则给出了源节点和目标节点之间的 tpd 延迟时间，比如第二行中 ac[3]到 t[6]的 tpd 为 19.331ns。
