RK3566/RK3588 yolov5部署（二）NPU冒烟测试及rknn_api使用

achene_ql

已于 2025-04-08 23:15:00 修改

阅读量1.3k

点赞数 34

分类专栏： RK3588模型部署文章标签： rk3566 NPU

于 2025-04-06 22:17:49 首次发布

本文链接：https://blog.youkuaiyun.com/2301_76564925/article/details/147030532

版权

RK3588模型部署专栏收录该内容

5 篇文章

订阅专栏

Rk3566/RK3588 yolov5部署（一）Ubuntu系统烧写及cmake安装

RK3566/RK3588 yolov5部署（三）yolov5单线程部署并查看NPU占用情况

RK3566/RK3588 YoloV5部署（四） yolov5多线程部署

本文提供rk3566和rk3588平台下mobilenet测试代码

rk3566:

通过网盘分享的文件：NPU_Test_rk3566
链接: https://pan.baidu.com/s/1-onBvnai-qZkGf8aECSpdA?pwd=3566 提取码: 3566

rk3588:

通过网盘分享的文件：NPU_Test_rk3588
链接: https://pan.baidu.com/s/1cv5Lpkf4slKMoxhudFeDcQ?pwd=3588 提取码: 3588

不熟悉开发板系统烧写及cmake安装可以参考：Rk3566 yolov5部署（一）Ubuntu系统烧写及cmake安装（rk3588流程相同）

1.vscode 远程登陆开发板（以下演示使用rk3566，3588流程相同）

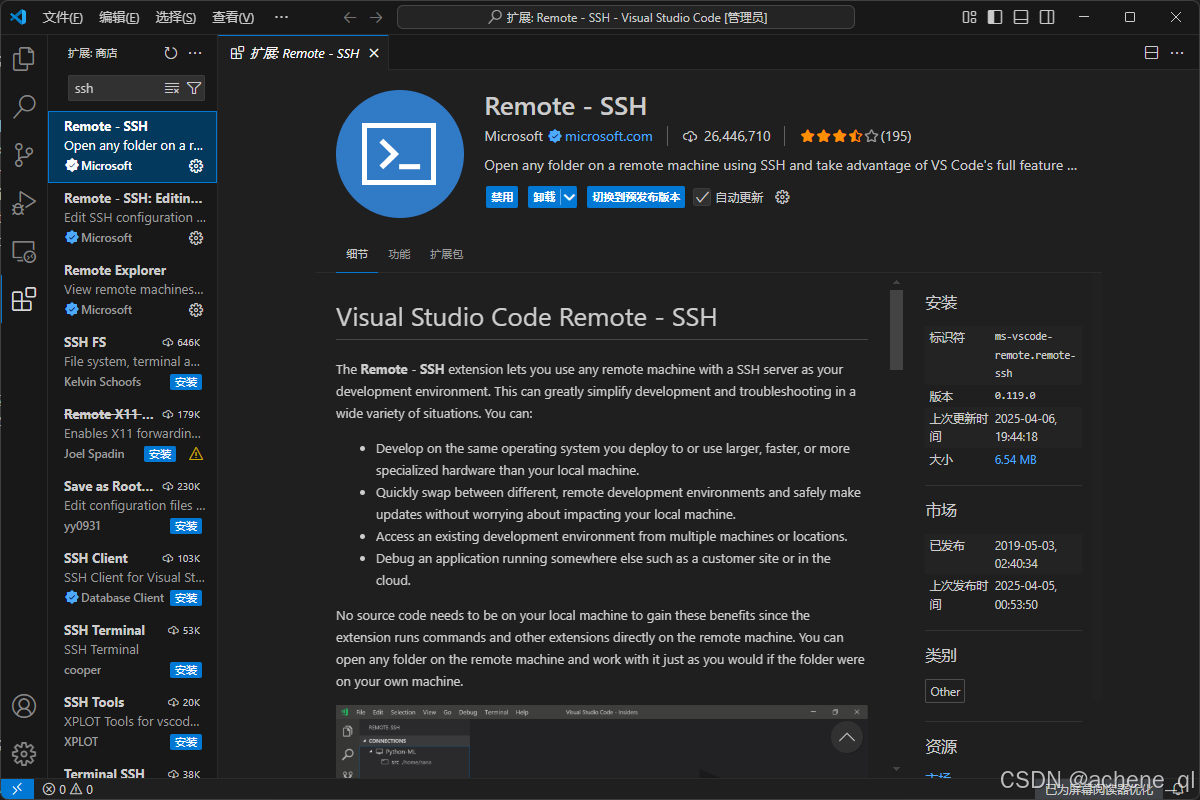

打开vscode 点击左侧扩展，搜索ssh，安装Remote - SSH插件

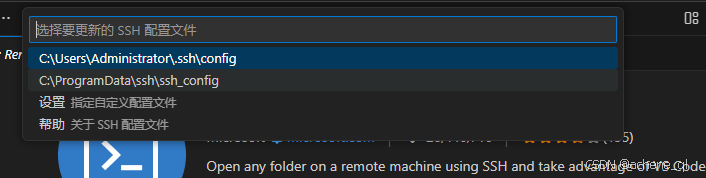

安装结束后点击左下角打开远程窗口按钮，选择连接到主机，点击添加新的主机

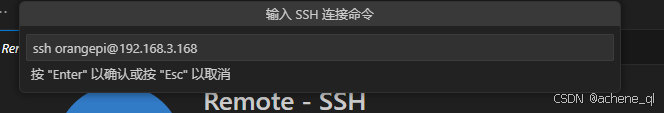

输入ssh orangepi@（ip地址 ifconfig查看），回车

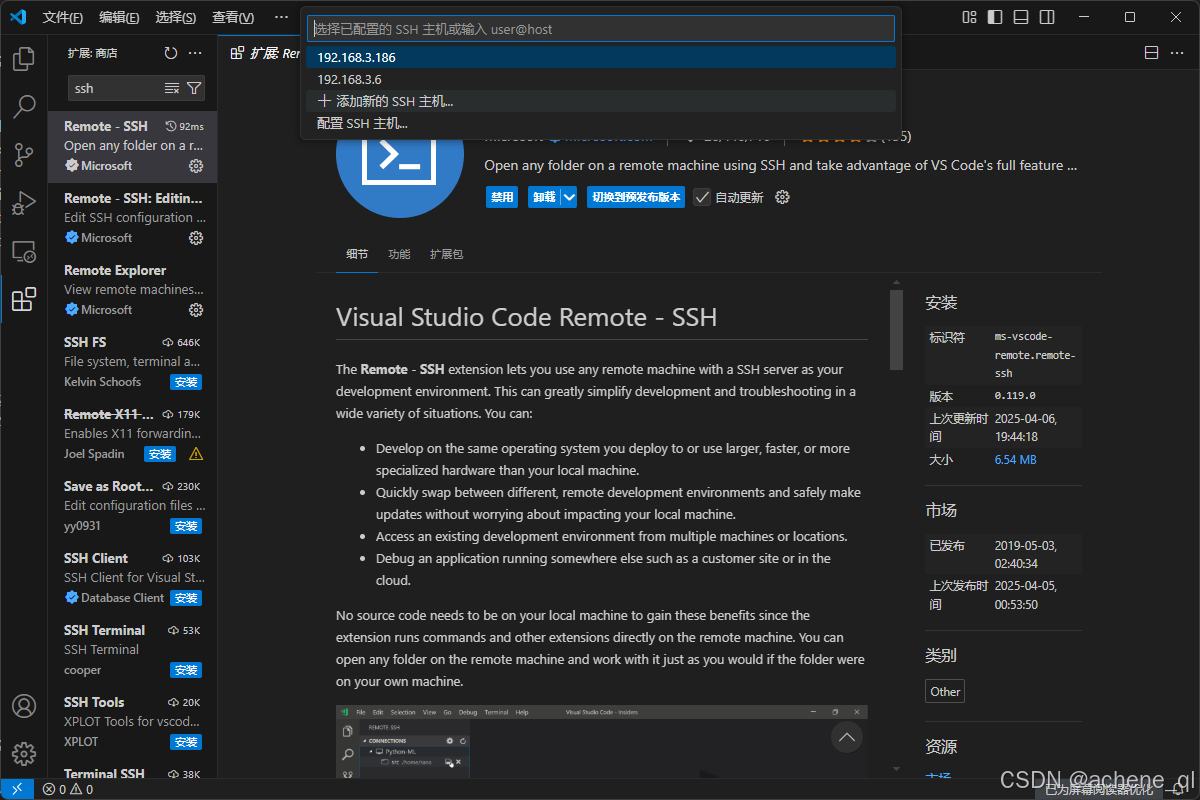

点击第一个并在右下角弹出窗口选择连接

连接成功后右下角变成远程主机

在远程主机的vscode中进入代码文件夹，在当前文件夹中打开终端，输入

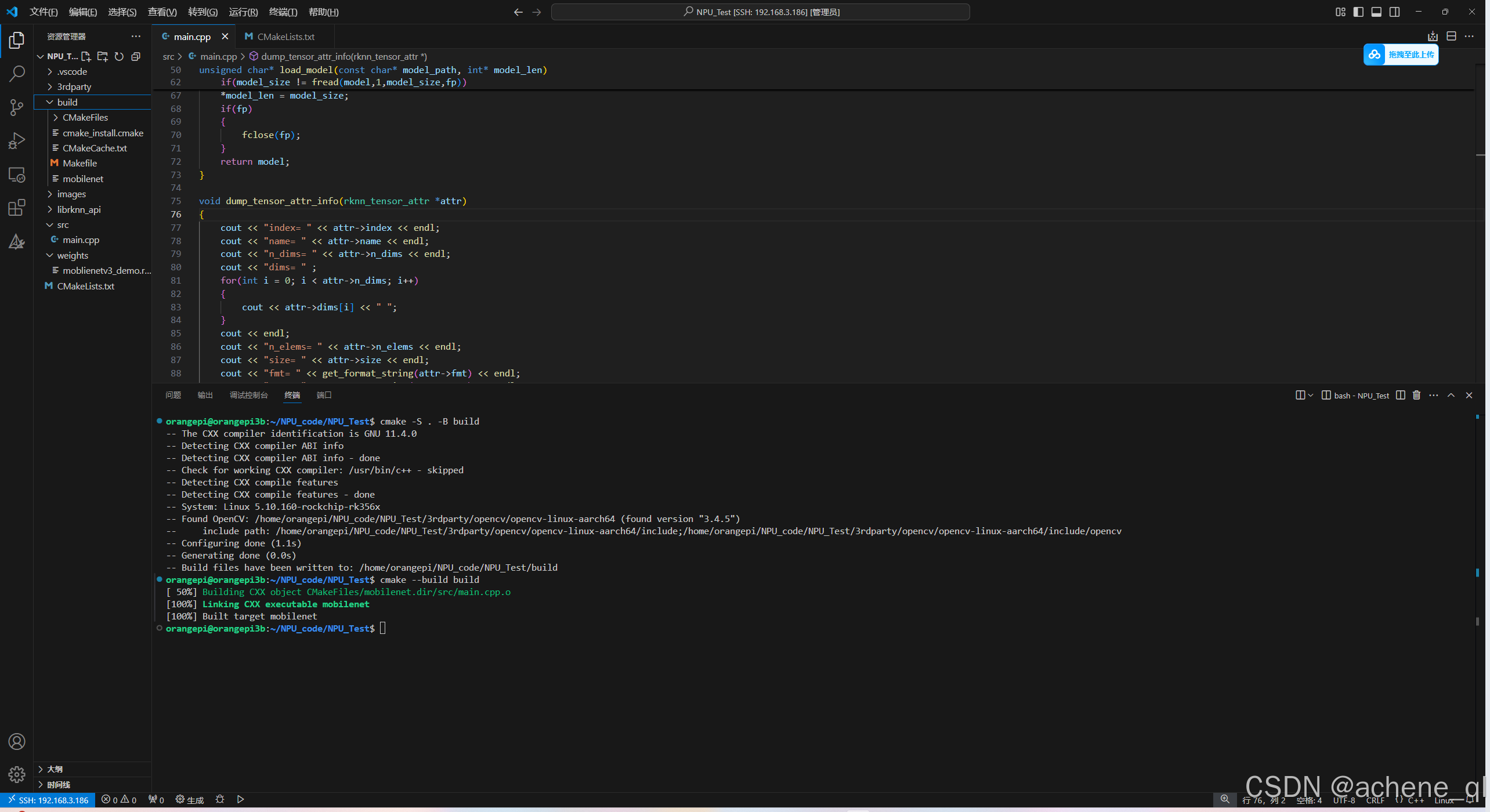

cmake -S . -B build
cmake --build build

编译完成后会在build文件夹下生成可执行文件，进入build文件夹，输入

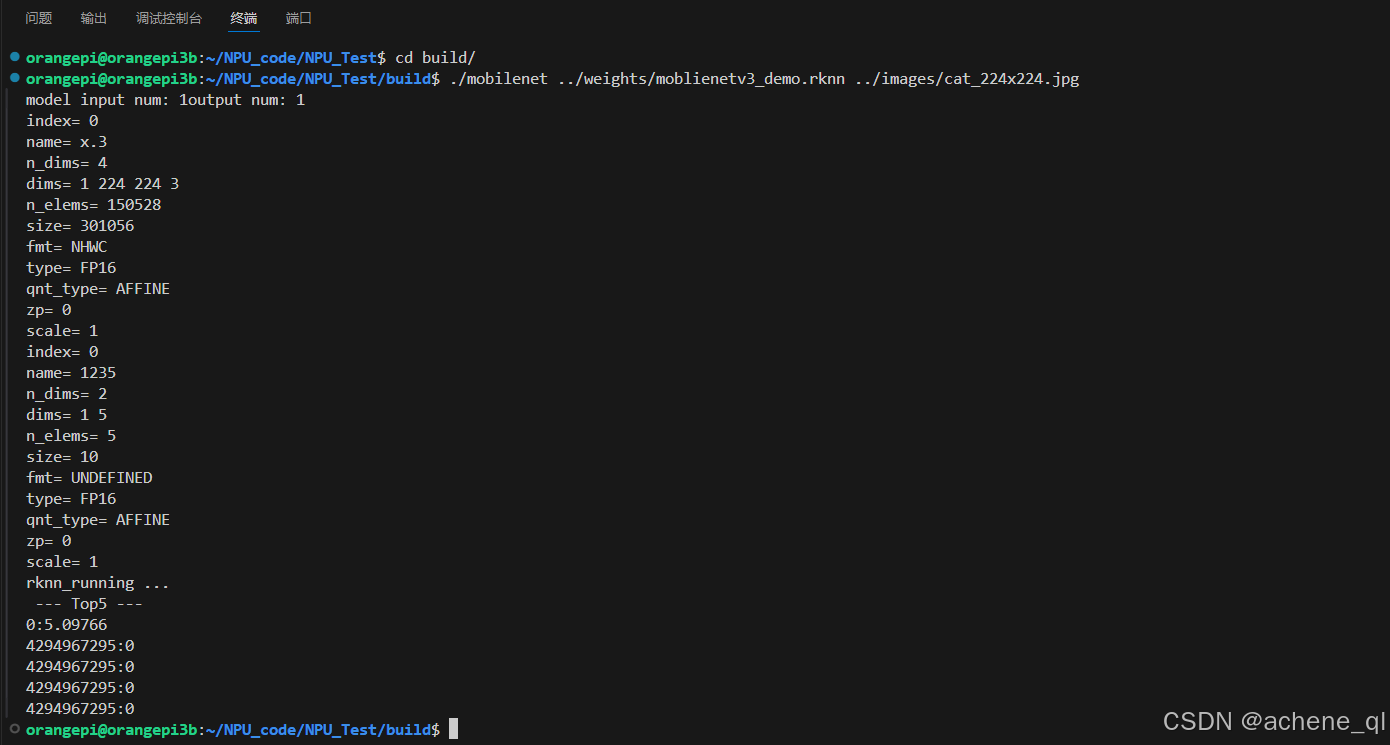

./mobilenet ../weights/moblienetv3_demo.rknn ../images/cat_224x224.jpg

得到结果如下：

image文件夹下还有一张测试图片，可以输入以下命令测试

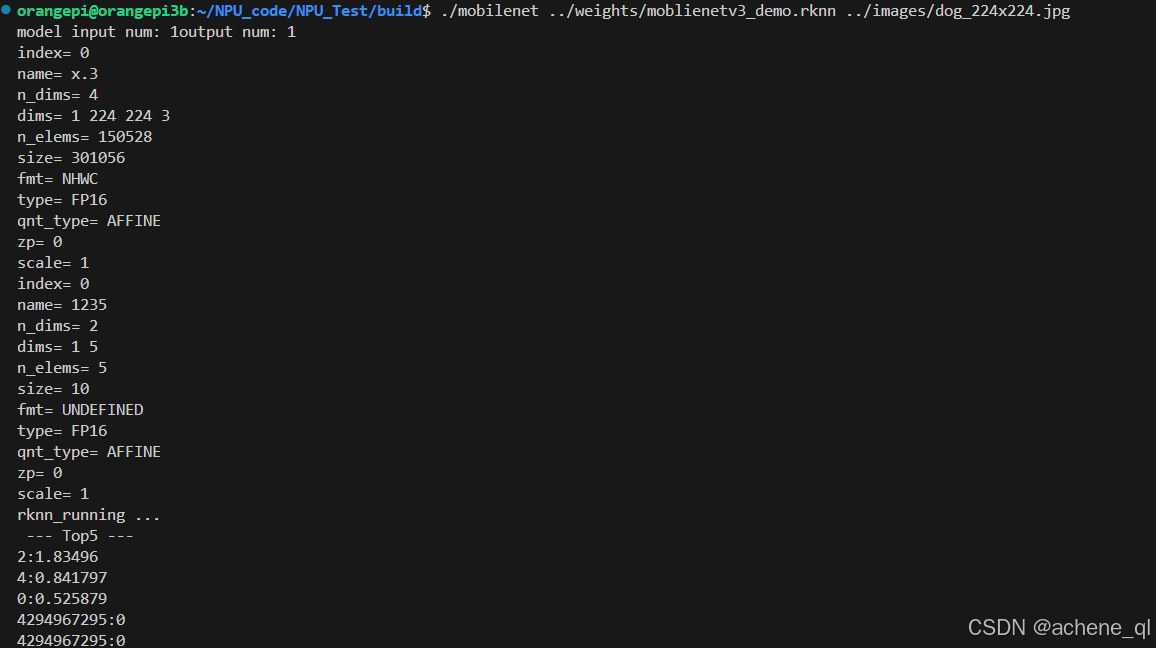

./mobilenet ../weights/moblienetv3_demo.rknn ../images/dog_224x224.jpg

有输出结果，则NPU可用

2.rknn_api

由于rknn_api用c语言开发，其使用面型对象思想，需要一个上下文传递信息（类似ffmpeg）

首先看src/main.cpp，从主函数开始

int ret = rknn_init(&ctx, model, model_len, 0, NULL);

初始化 RKNN 上下文，加载 RKNN 模型

&ctx：指向rknn_context类型变量的指针，用于存储初始化后的上下文句柄。
model：指向 RKNN 模型数据的指针，通常由load_model函数加载得到。
model_len：RKNN 模型数据的长度（字节数）。
0：这里是初始化标志，设为 0 表示使用默认配置。
NULL：用户自定义的配置参数，设为NULL表示使用默认配置。

若初始化成功，返回RKNN_SUCC（通常为 0）；若失败，则返回对应的错误码。

ret = rknn_query(ctx, RKNN_QUERY_IN_OUT_NUM, &io_num, sizeof(io_num));
ret = rknn_query(ctx, RKNN_QUERY_INPUT_ATTR, &(input_attrs[i]), sizeof(rknn_tensor_attr));
ret = rknn_query(ctx, RKNN_QUERY_OUTPUT_ATTR, &(output_attrs[i]), sizeof(rknn_tensor_attr));

查询 RKNN 模型的相关信息，像输入输出数量、输入输出张量属性等。

ctx：RKNN 上下文句柄，由rknn_init函数初始化得到。
RKNN_QUERY_IN_OUT_NUM、RKNN_QUERY_INPUT_ATTR、RKNN_QUERY_OUTPUT_ATTR：查询类型，分别表示查询输入输出数量、输入张量属性、输出张量属性。
&io_num、&(input_attrs[i])、&(output_attrs[i])：用于存储查询结果的结构体指针。
sizeof(io_num)、sizeof(rknn_tensor_attr)：存储查询结果的结构体的大小。

若查询成功，返回RKNN_SUCC；若失败，则返回对应的错误码。

ret = rknn_inputs_set(ctx, io_num.n_input, inputs);

为 RKNN 模型设置输入数据。

ctx：RKNN 上下文句柄。
io_num.n_input：输入数据的数量。
inputs：指向rknn_input类型数组的指针，该数组包含了输入数据的相关信息，如索引、数据类型、大小、格式、数据缓冲区指针等。

ret = rknn_run(ctx, nullptr);

执行 RKNN 模型的推理操作。

ctx：RKNN 上下文句柄。
nullptr：这里是推理时的额外参数，设为nullptr表示不使用额外参数。

ret = rknn_outputs_get(ctx, 1, outputs, NULL);

获取 RKNN 模型的输出结果。

ctx：RKNN 上下文句柄。
1：要获取的输出结果的数量（这里写1是应为模型输出为1，输入一张图片，输出一个rknn_output类型结构体）。
outputs：指向rknn_output类型数组的指针，该数组用于存储输出结果的相关信息，如是否需要浮点型数据、数据缓冲区指针等。
NULL：这里是输出结果的额外参数，设为NULL表示不使用额外参数。

代码流程比较简单，不做解释了，之后在部署yolov5时会对rknn_api简单封装。

RK3566，和RK3588区别只在cmakelist文件中DEVICE_NAME变量名称（无关紧要）和weight文件夹下rknn模型文件不同，模型文件需要严格对应芯片型号。

附上main.cpp及cmakelists.txt

//引入opencv，rknn等库
#include "opencv2/core/core.hpp"
#include "opencv2/imgcodecs.hpp"
#include "opencv2/imgproc.hpp"
#include "rknn_api.h" //rknn_api.h内部已经包含extern "C"

#include <stdint.h>
#include <stdio.h>
#include <stdlib.h>
#include <sys/time.h>

#include <fstream>
#include <iostream>

using namespace std;
using namespace cv;

int rknn_GetTop(float *pfProb, float *pfMaxProb, uint32_t *pMaxClass, uint32_t outputCount, uint32_t topNum)
{
    uint32_t i, j;

#define MAX_TOP_NUM 20
    if (topNum > MAX_TOP_NUM)
        return 0;

    memset(pfMaxProb, 0, sizeof(float) * topNum);
    memset(pMaxClass, 0xff, sizeof(float) * topNum);

    for (j = 0; j < topNum; j++)
    {
        for (i = 0; i < outputCount; i++)
        {
            if ((i == *(pMaxClass + 0)) || (i == *(pMaxClass + 1)) || (i == *(pMaxClass + 2)) || (i == *(pMaxClass + 3)) ||
                (i == *(pMaxClass + 4)))
            {
                continue;
            }

            if (pfProb[i] > *(pfMaxProb + j))
            {
                *(pfMaxProb + j) = pfProb[i];
                *(pMaxClass + j) = i;
            }
        }
    }

    return 1;
}

unsigned char* load_model(const char* model_path, int* model_len)
{
    FILE *fp = fopen(model_path,"rb");
    if(fp == nullptr)
    {
        cerr << "open model faile!" << endl;
        return NULL;
    }
    fseek(fp,0,SEEK_END);
    int model_size = ftell(fp);
    unsigned char *model = (unsigned char *)malloc(model_size);
    fseek(fp,0,SEEK_SET);
    if(model_size != fread(model,1,model_size,fp))
    {
        cerr << "read model faile!" << endl;
        return NULL;
    }
    *model_len = model_size;
    if(fp)
    {
        fclose(fp);
    }
    return model;
}

void dump_tensor_attr_info(rknn_tensor_attr *attr)
{
    cout << "index= " << attr->index << endl;
    cout << "name= " << attr->name << endl;
    cout << "n_dims= " << attr->n_dims << endl;
    cout << "dims= " ;
    for(int i = 0; i < attr->n_dims; i++)
    {
        cout << attr->dims[i] << " ";
    }
    cout << endl;
    cout << "n_elems= " << attr->n_elems << endl;
    cout << "size= " << attr->size << endl;
    cout << "fmt= " << get_format_string(attr->fmt) << endl;
    cout << "type= " << get_type_string(attr->type) << endl;
    cout << "qnt_type= " << get_qnt_type_string(attr->qnt_type) << endl;
    cout << "zp= " << attr->zp << endl;
    cout << "scale= " << attr->scale << endl;
}

int main(int argc, char* argv[])
{
    //设置输入图片宽，高，通道
    const int MODEL_INPUT_HEIGHT = 224;
    const int MODEL_INPUT_WIDTH = 224;
    const int MODEL_INPUT_CHANNLES = 3;

    rknn_context ctx = 0;
    int model_len = 0;
    unsigned char *model = 0;

    if (argc != 3)
    {
        cerr <<"Usage:"<< argv[0] << "<rknn model> <image_path>" << endl;
        return -1;
    }
    //读取图片并转换颜色通道顺序
    const char *img_path = argv[2];
    const char *model_path = argv[1];

    cv::Mat img = imread(img_path, cv::IMREAD_COLOR);
    if(!img.data)
    {
        cerr << "imread failed!" << endl;
        return -1;
    }

    if (img.cols != MODEL_INPUT_WIDTH || img.rows != MODEL_INPUT_HEIGHT)
    {
        cout << "resize image from " << img.cols << ":" << img.rows << " to " << MODEL_INPUT_WIDTH << ":" << MODEL_INPUT_HEIGHT << endl;
        cv::resize(img, img, cv::Size(MODEL_INPUT_WIDTH, MODEL_INPUT_HEIGHT), 0, 0, cv::INTER_LINEAR);
    }

    cv::Mat img_rgb;
    cv::cvtColor(img,img_rgb, cv::COLOR_BGR2RGB);

    model = load_model(model_path, &model_len);
//rknn模型初始化
    int ret = rknn_init(&ctx, model, model_len,0,NULL);
    if(ret < 0)
    {
        cerr << "rknn init fail!" << endl;
        return -1;
    }
//查询模型输入输出数量（mobilenet输入输出都是1）
    rknn_input_output_num io_num;
    ret = rknn_query(ctx, RKNN_QUERY_IN_OUT_NUM, &io_num, sizeof(io_num));
    if(ret != RKNN_SUCC)
    {
        cerr << "rknn query num fail!" << endl;
        return -1;
    }
    cout << "model input num: " << io_num.n_input << "output num: " << io_num.n_output << endl;

    rknn_tensor_attr input_attrs[io_num.n_input];
    memset(input_attrs, 0, sizeof(input_attrs));
//查询输入输出张量的具体信息
    for(int i = 0; i < io_num.n_input; i++)
    {
        input_attrs[i].index = i;
        ret = rknn_query(ctx, RKNN_QUERY_INPUT_ATTR, &(input_attrs[i]), sizeof(rknn_tensor_attr));
        if(ret != RKNN_SUCC)
        {
            cerr << "rknn query input_attr fail!" << endl;
            return -1;
        }
        dump_tensor_attr_info(&(input_attrs[i]));
    }

    rknn_tensor_attr output_attrs[io_num.n_output];
    memset(output_attrs, 0, sizeof(output_attrs));

    for(int i = 0; i < io_num.n_output; i++)
    {
        output_attrs[i].index = i;
        ret = rknn_query(ctx, RKNN_QUERY_OUTPUT_ATTR, &(output_attrs[i]), sizeof(rknn_tensor_attr));
        if(ret != RKNN_SUCC)
        {
            cerr << "rknn query output_attr fail!" << endl;
            return -1;
        }
        dump_tensor_attr_info(&(output_attrs[i]));
    }
//插入输入数据
    rknn_input inputs[1];
    memset(inputs, 0, sizeof(inputs));
    inputs[0].index = 0;
    inputs[0].type = RKNN_TENSOR_UINT8;
    inputs[0].size = img.cols * img.rows * img.channels() * sizeof(uint8_t);
    inputs[0].fmt = RKNN_TENSOR_NHWC;
    inputs[0].buf = img_rgb.data;

    ret = rknn_inputs_set(ctx, io_num.n_input, inputs);
    if(ret < 0 )
    {
        cerr << "rknn_inputs_set fail!" << endl;
        return -1;
    }

    cout << "rknn_running ..." << endl;
    ret = rknn_run(ctx, nullptr);
    if(ret < 0 )
    {
        cerr << "rknn_run fail!" << endl;
        return -1;
    }
//获取输出结果
    rknn_output outputs[1];
    memset(outputs, 0, sizeof(outputs));
    outputs[0].want_float = 1;
    ret = rknn_outputs_get(ctx, 1, outputs, NULL);
    if (ret < 0)
    {
        cerr << "rknn_outputs_get fail!" << endl;
        return -1;
    }

    uint32_t MaxClass[5];
    float fMaxProb[5];
    float *buffer = (float *)outputs[0].buf;
    uint32_t sz = outputs[0].size / 4;
    rknn_GetTop(buffer, fMaxProb, MaxClass, sz, 5);

    cout << " --- Top5 ---" << endl;

    for (int i = 0; i < 5; i++)
    {
        cout << MaxClass[i] << ":" << fMaxProb[i] << endl;
    }

    ret = rknn_outputs_release(ctx, 1, outputs);
    if (ret < 0)
    {
        cerr << "rknn_outputs_release fail!" << endl;
        return -1;
    }
    else if (ctx > 0)
    {
        rknn_destroy(ctx);
    }
    if(model)
    {
        free(model);
    }
    return 0;
}

cmake_minimum_required(VERSION 3.11 FATAL_ERROR)
project(rk3566_mobilenet VERSION 0.1 LANGUAGES CXX)
message(STATUS "System: ${CMAKE_SYSTEM_NAME} ${CMAKE_SYSTEM_VERSION}")
set(CMAKE_CXX_STANDARD 14)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
set(LIB_ARCH "aarch64")
set(DEVICE_NAME "RK3566")
set(RKNN_API_PATH ${CMAKE_CURRENT_SOURCE_DIR}/librknn_api)
set(RKNN_API_INCLUDE_PATH ${RKNN_API_PATH}/include)
set(RKNN_API_LIB_PATH ${RKNN_API_PATH}/${LIB_ARCH}/librknnrt.so)
set(3RDPARTY_PATH ${CMAKE_CURRENT_SOURCE_DIR}/3rdparty)
set(OpenCV_DIR ${3RDPARTY_PATH}/opencv/opencv-linux-${LIB_ARCH}/share/OpenCV)
find_package(OpenCV REQUIRED)
message(STATUS "    include path: ${OpenCV_INCLUDE_DIRS}")
include_directories(
    ${OpenCV_INCLUDE_DIRS}
    ${RKNN_API_INCLUDE_PATH}
)
add_executable(mobilenet src/main.cpp)
target_link_libraries(mobilenet
        ${RKNN_API_LIB_PATH}
        ${OpenCV_LIBS}
)
