图表辅助元素的定制

如何设置坐标轴的标签、刻度范围和刻度标签？

坐标轴的标签：matplotlib中可以直接使用pyplot模块的xlabel()函数设置x轴的标签，用ylabel()函数设置y轴标签。

刻度范围：使用pyplot()模块的xlim()和ylim()函数分别可以设置或获取x轴和y轴的刻度范围。

刻度范围。

刻度标签：使用pyplot()模块的xticks()和yticks()函数分别可以设置或获取x轴和y轴的刻度线位置和刻度标签。

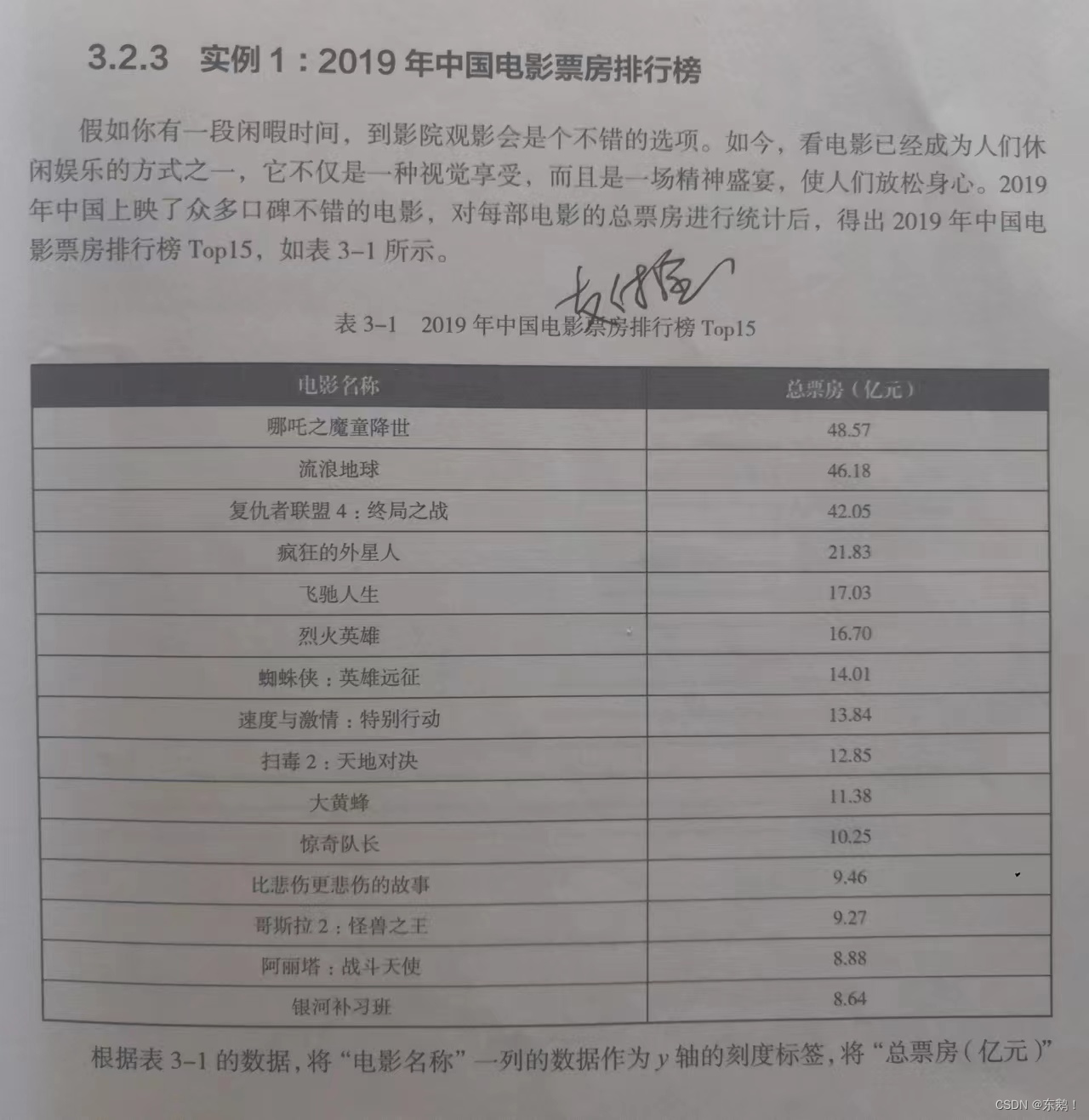

实例1：2019年中国电影票房排行榜

       根据表的数据，将“电影名称”一列的数据作为 y 轴的刻度标签，将“总票房（亿元）”一列的数据作为刻度标签对应的数值，使用 barh() 绘制 2019 年中国电影票房排行榜 Top15 的条形图，并为条形图的坐标轴添加标签和刻度标签。

示例代码：

#导入模块
import matplotlib.pyplot as plt
import numpy as np
#设置中文
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams["axes.unicode_minus"] = False
#设置电影名称
labels = ["哪吒之魔童降世"  ,"流浪地球"  ,"复仇者联盟 4:终局之战",
"疯狂的外星人", "飞驰人生","烈火英雄" ,"蜘蛛侠:英雄远征",
"速度与激情:特别行动","扫毒 2:天地对决","大黄蜂","惊奇队长",
"比悲伤更悲伤的故事","哥斯拉 2:怪兽之王","阿丽塔:战斗天使",
"银河补习班"]
#导入票房数据
bar_width = [48.57,46.18,42.05,21.83,17.03,16.70,14.01,13.84,
12.85,11.38,10.25,9.46,9.27,8.88,8.64]
#面向对象
y_data = range(len(labels))
fig = plt.figure()
ax = fig.add_subplot(111)
ax.barh(y_data,bar_width,height=0.2,color='red')
# 设置 x 轴和 y 轴的标签
ax.set_xlabel(" 总票房 ( 亿元 )")
ax.set_ylabel(" 电影名称 ")
# 设置 y 轴的刻度线位置、 刻度标签
ax.set_yticks(y_data)
ax.set_yticklabels(labels)
#展示图表
plt.show()

运行如下：

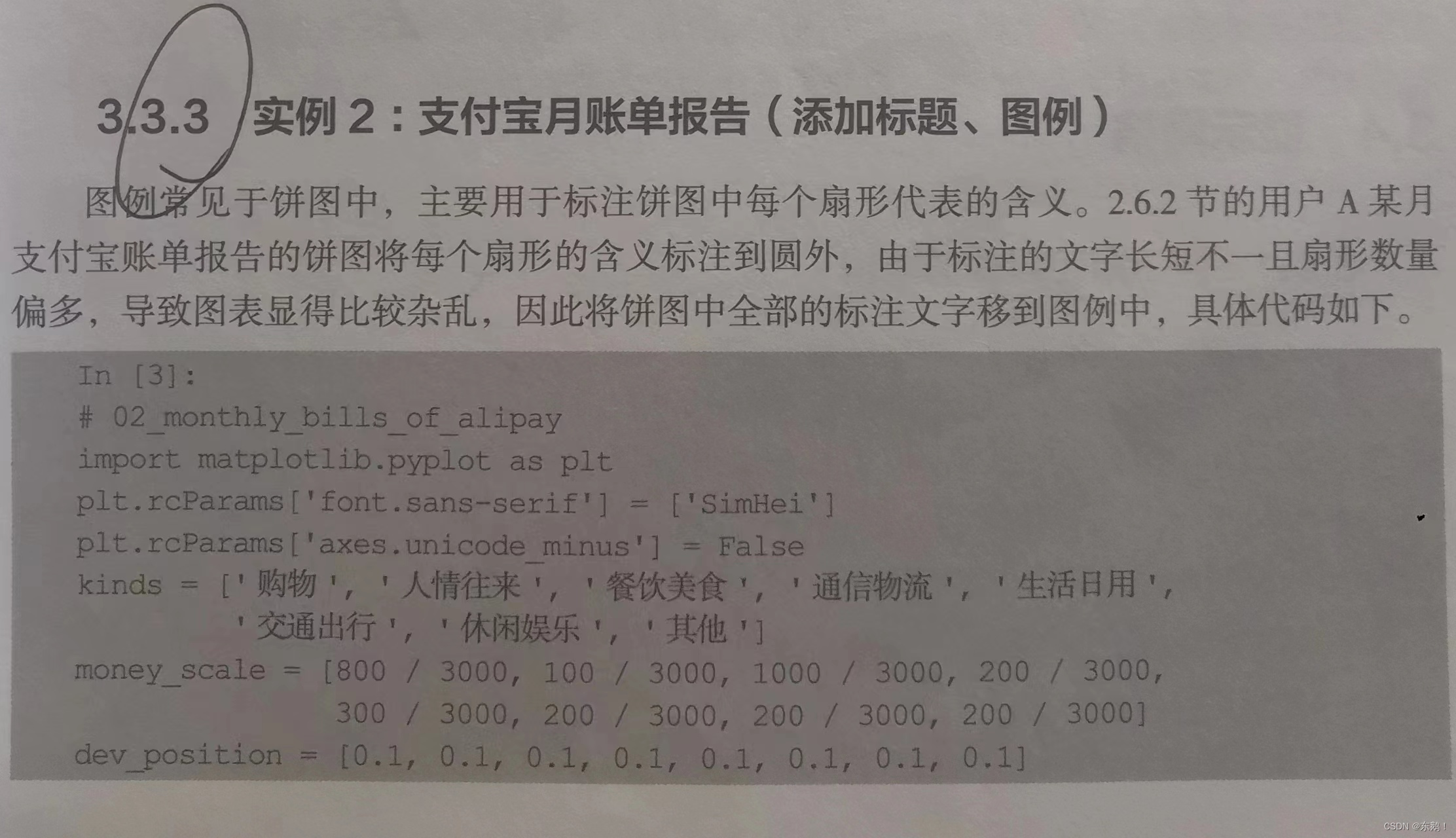

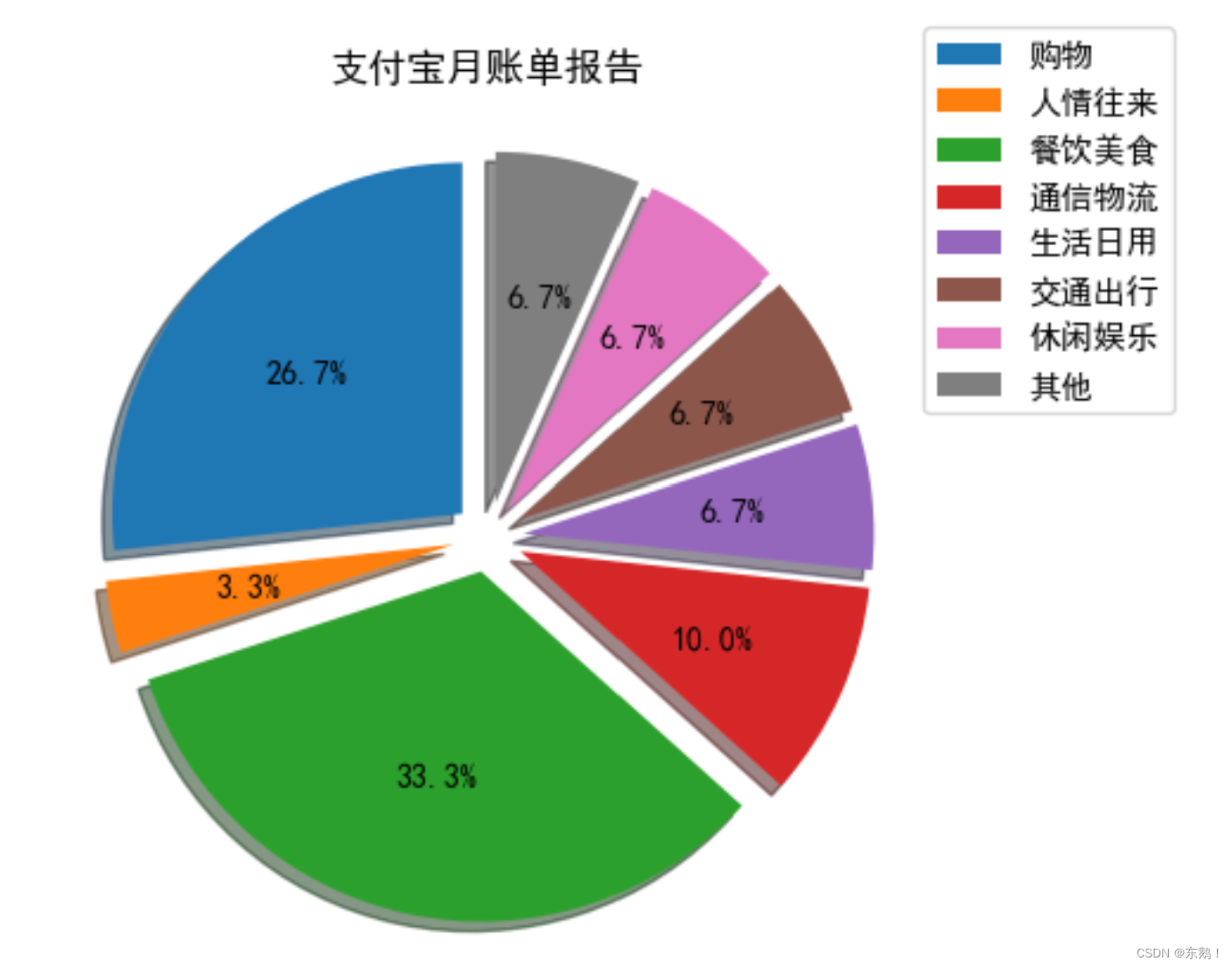

实例2：支付宝月账单报告

如何添加标题和图例？

添加标题利用title()函数：

title(label,fontdict=None,loc='center',pad=None,**kwargs)

添加图例利用legend()函数：

legend(handles, labels, loc, bbox_to_anchor, ncol, title, shadow,fancybox,
       *args,**kwargs)

示例代码：

#导入模块
import numpy as np
import matplotlib.pyplot as plt
#设置中文
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus']=False
#外侧说明文字
kinds=['购物','人情往来','餐饮美食','通信物流','生活日用','交通出行','休闲娱乐','其他']
#导入原有数据
money_scale=[800/3000,100/3000,1000/3000,300/3000,
200/3000,200/3000,200/3000,200/3000]
#爆炸程度
dev_position=[0.1,0.1,0.1,0.1,0.1,0.1,0.1,0.1]
#创建画布并添加绘画区域：
fig = plt.figure( )                #创建代表画布的Figure类的对象fig
ax = fig.add_subplot(111)          #在画布fig上添加坐标系风格的绘画区域ax

# 绘制图表
ax.pie(money_scale,autopct='%.1f%%',shadow=True,
       explode=dev_position,startangle=90)
#添加标题
ax.set_title('支付宝月账单报告')
ax.legend(kinds,loc='upper right',bbox_to_anchor=[1.3,1.1])
#图像展示
plt.show()

运行如下：

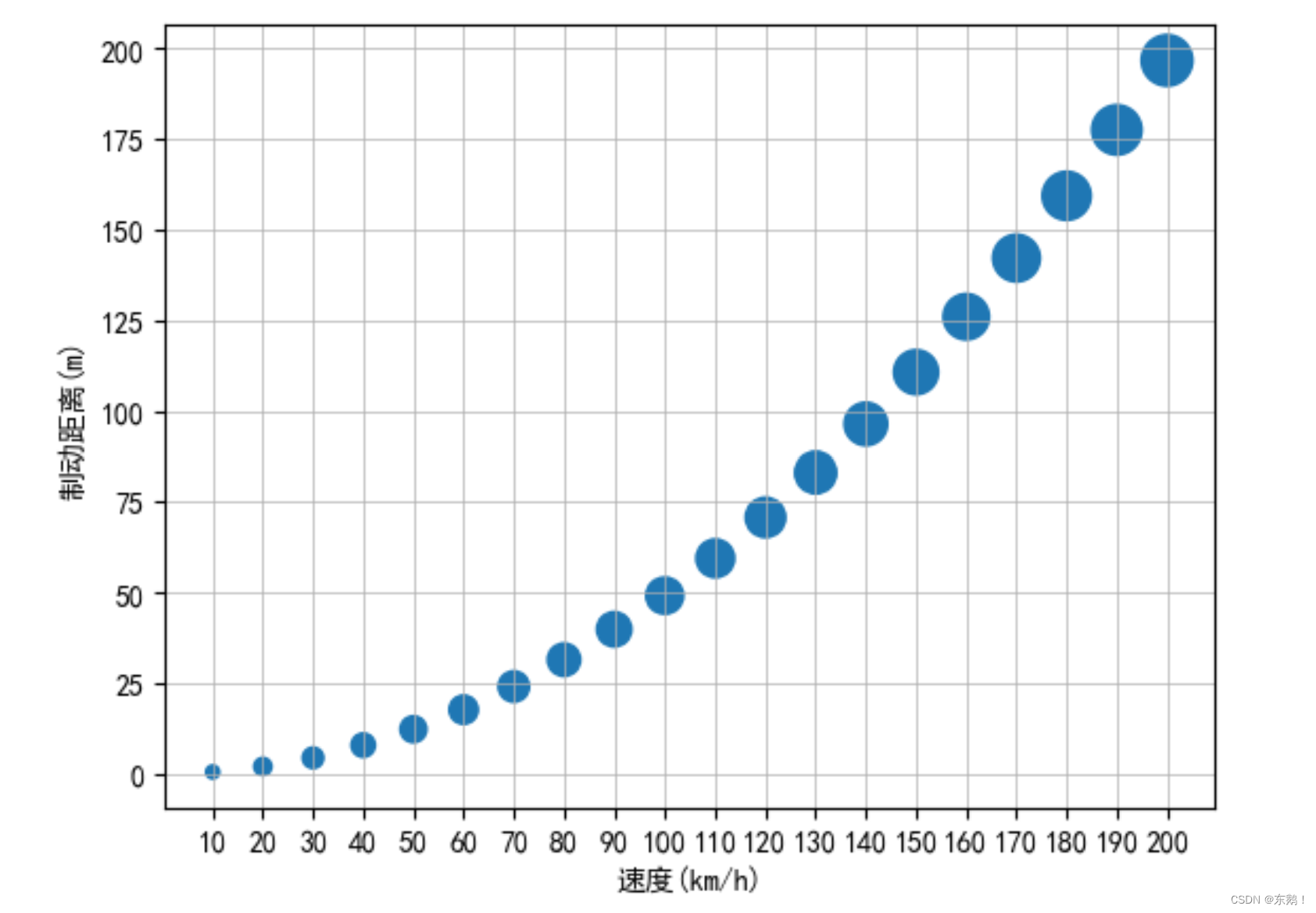

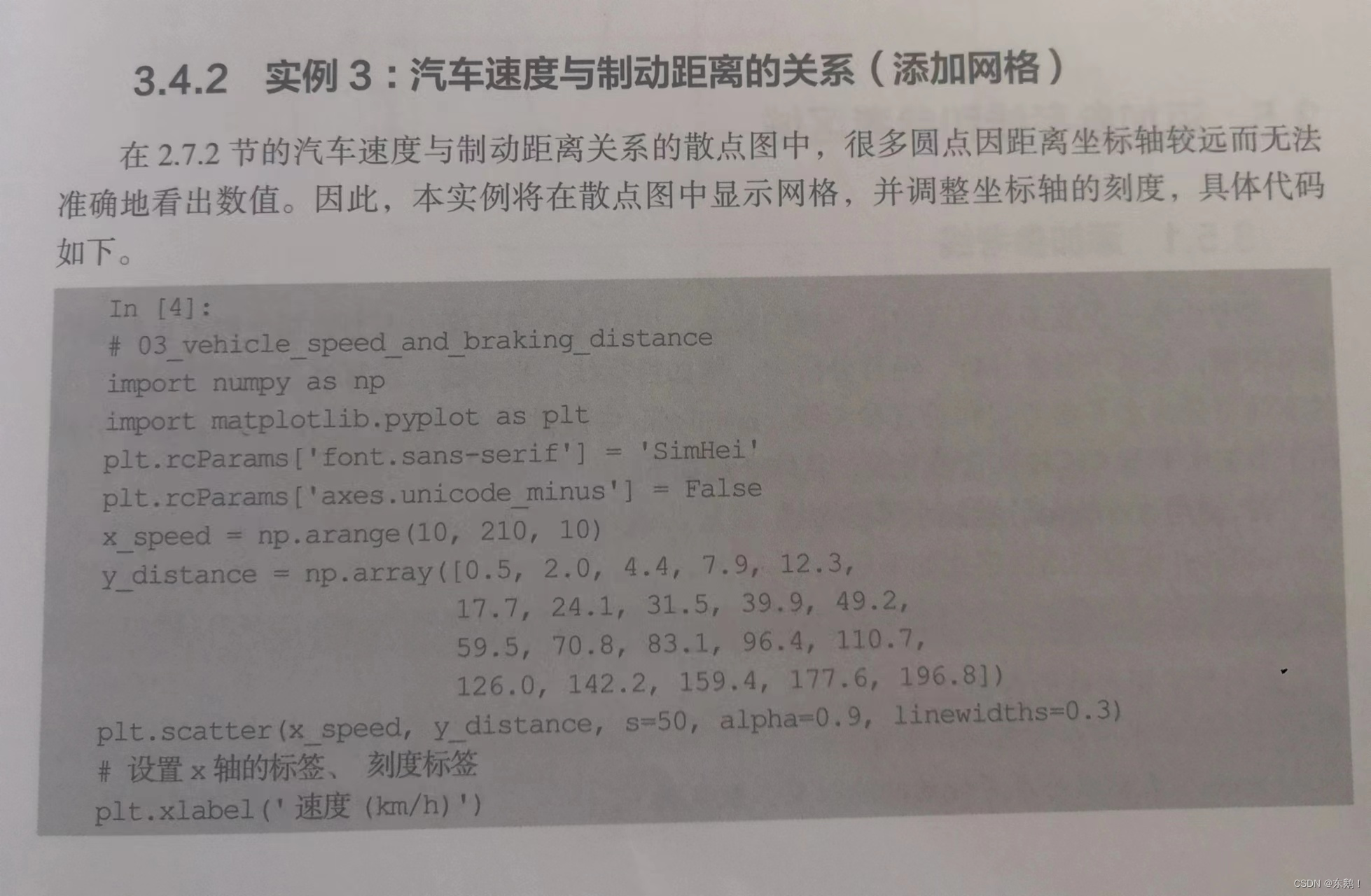

实例3：汽车速度与制动距离的关系

如何添加网格？

显示网格利用grid()函数来绘制：

 grid(b=None,which='major',axis='both', **kwargs)

#导入模块
import numpy as np
import matplotlib.pyplot as plt
#设置中文
plt.rcParams['font.sans-serif'] = 'SimHei'
plt.rcParams['axes.unicode_minus'] = False
# 准备 x 轴和 y 轴的数据
x_speed = np.arange(10, 210, 10)
y_distance = np.array([0.5, 2.0, 4.4, 7.9, 12.3,
                       17.7, 24.1, 31.5, 39.9, 49.2,
                       59.5, 70.8, 83.1, 96.4, 110.7,
                       126.0, 142.2, 159.4, 177.6, 196.8])

 # 绘制气泡图
area=np.linspace(20,300,20)
#创建画布并添加绘画区域：（面向对象）
fig = plt.figure( )
ax = fig.add_subplot(111)
#绘制图表
ax.scatter(x_speed,y_distance,s=area)

#设置x轴、y轴的标签、刻度标签
ax.set_xlabel('速度(km/h)')
ax.set_ylabel('制动距离(m)')

ax.set_xticks(x_speed)
#显示网格
ax.grid(b=True,linewidth=0.5)
# 展示图表
plt.show()

运行如下：
