HCIA静态路由深入配置（华为eNSP）

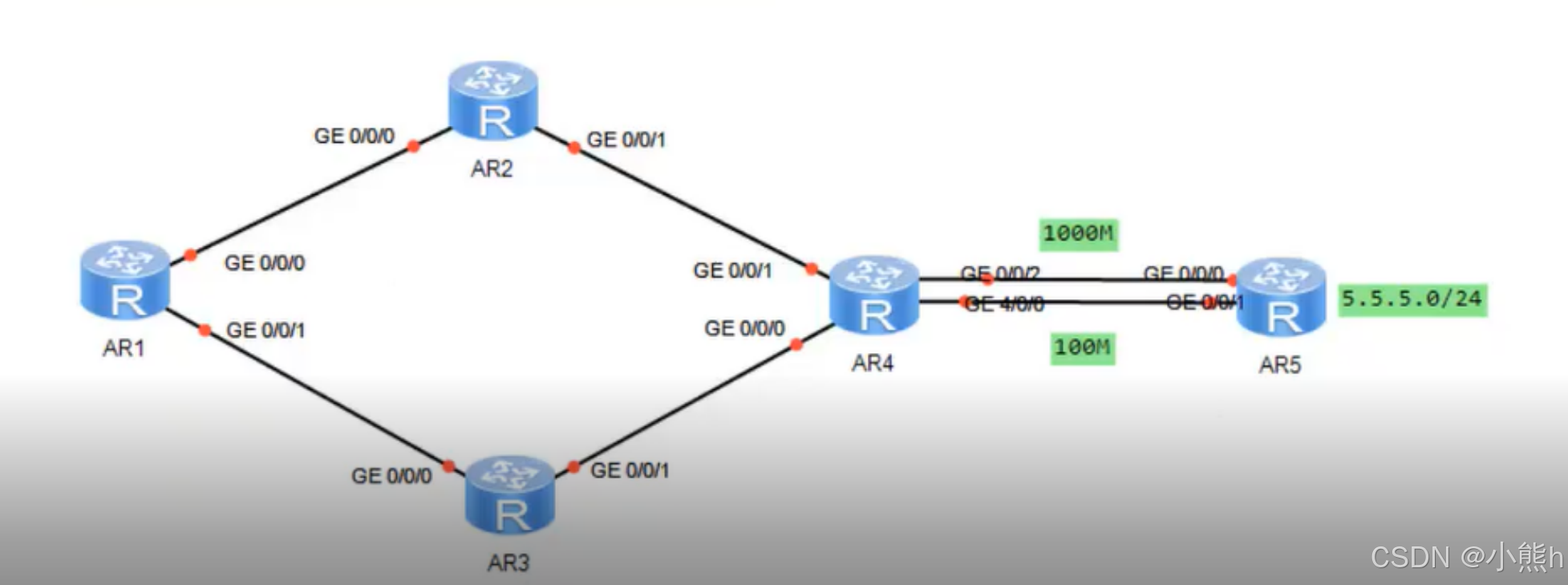

用eNSP静态路由配置如何实现以下内容1.除R5的环回地址固定以外，整个其他所有网段基于192.168.1.0/24进行合理的IP地址划分

2.R1-R4每个路由器存在两个环回接口，用于模拟连接PC网段;地址也在192.168.1.0/24这个网络范围内

3.R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问

4.全网可达，尽量减少每台路由器，路由表条目数量，避免环路出现

5.R4与R5间，正常1000M链路通信，故障时自动改为100M

6.骨干链路不允许浪费IP地址

第一步：

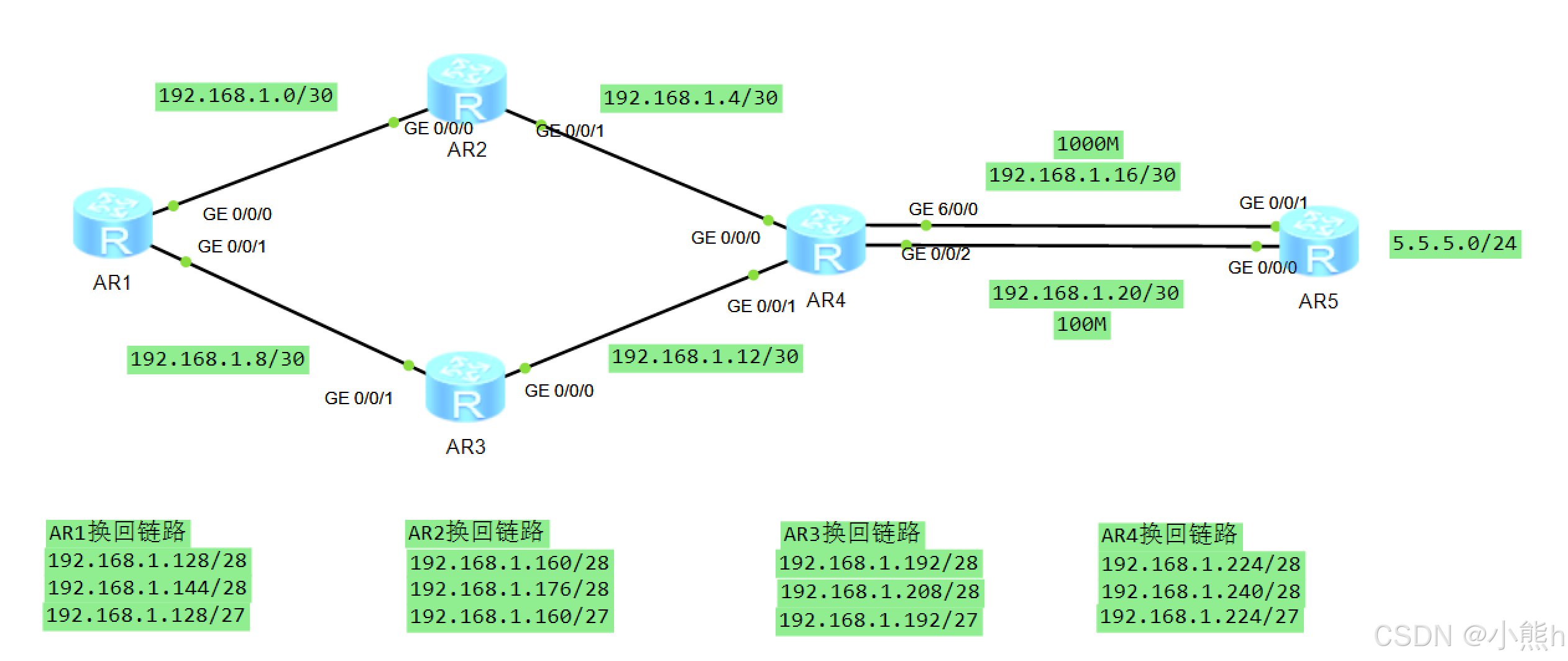

如题可得，共有6个骨干链路和8个环回链路，所以将192.168.1.0/24先划分为2个网段 如下所示：

（1）骨干链路

192.168.1. 0 0000000

192.168.1.0/25

（2）环回链路

192.168.1. 1 0000000

192.168.1.128/25

再将骨干链路192.168.1.0/25划分为6个网段，由于骨干链路不允许浪费IP地址，所以将每个网段可用的主机数划分为两个如下所示：

（1）192.168.1.0 00000 00

192.168.1.0/30

（2）192.168.1.0 00001 00

192.168.1.4/30

（3）192.168.1.0 00010 00

192.168.1.8/30

（4）192.168.1.0 00011 00

192.168.1.12/30

（5）192.168.1.0 00100 00

192.168.1.16/30

（6）192.168.1.0 00101 00

192.168.1.20/30

最后将环回链路192.168.1.128/25划分为8个网段再将每个路由器上的2个连续网段合并成一个网段，如下所示

（1）192.168.1.1 000 0000

192.168.1.128/28

192.168.1.1 001 0000

192.168.1.144/28

192.168.1.100 0 0000

192.168.1.128/27

（2）192.168.1.1 010 0000

192.168.1.160/28

192.168.1.1 011 0000

192.168.1.176/28

192.168.1.100 0 0000

192.168.1.160/27

（3）192.168.1.1 100 0000

192.168.1.192/28

192.168.1.1 101 0000

192.168.1.208/28

192.168.1.110 0 0000

192.168.1.192/27

（4）192.168.1.1 110 0000

192.168.1.224/30

192.168.1.1 111 0000

192.168.1.240/30

192.168.1.111 0 0000

192.168.1.224/27

第二部：

将所有接口进行配置，并将环回链路配置到虚拟接口中

以AR1为例：

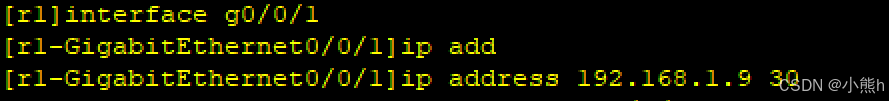

（1）配置g0/0/0和g0/0/1接口

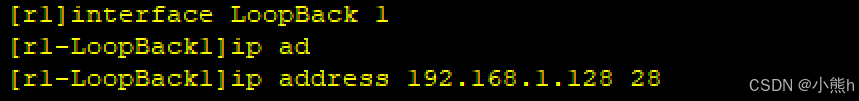

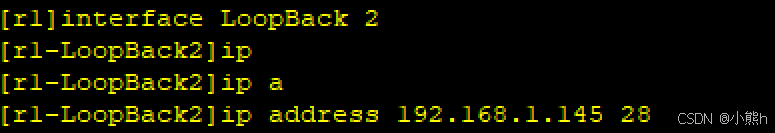

（2）将环回链路配置到虚拟接口中

环回接口：路由器配置的虚拟接口，一般用于虚拟测试，不需要设备支持。

[R1]display ip routing-table protocol static  查询由静态路由生成的路由表

[R1]display  interface brief  查询接口状态表

第三步：

1.由于AR4到AR5有两个路径正常用1000M链路通信，故障时自动改为100M，所以要设置优先级

（浮动静态路由）。

2.配置静态路由。

利用静态路由设置能够访问到下一个网段

以AR1为例：

（1）实现192.1.1.0/30与192.1.1.4/30互通

应为有两条路径，所以优先选择近的减小延迟，设置优先级

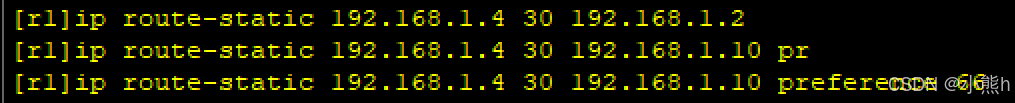

[R1]ip route-static 192.168.1.4 24 192.168.1.10 preference 61--设置优先级（0-255）

直连的优先级为0，非直连为60

负载均衡：当路由器访问同一目标且目标具有多条开销相似的路径时，可以让设备将流量拆分，随后延多条路径同时进行发送，以达到叠加带宽的作用，不用分配优先级。

（2）实现与AR2的环回链路互通

（3）R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问，所以要配置缺省路由

缺省路由：一条不限定目标的路由条目；查表时，若本地路由均不匹配，则将匹配缺省路由。

[R1]ip route-static 0.0.0.0 0 192.168.1.2

第四步：

实现全网互通

以AR1为例：

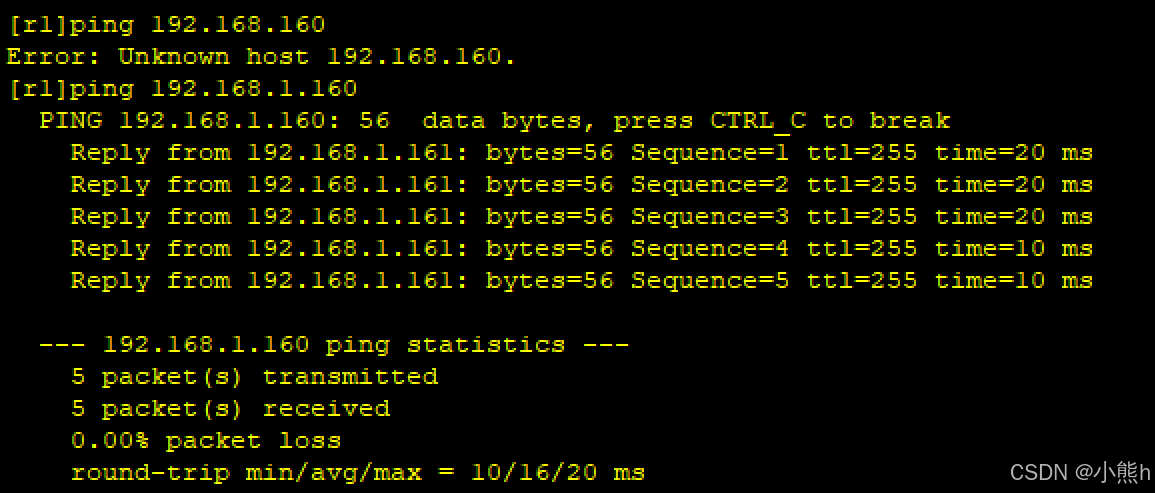

（1）ping AR2的环回链路

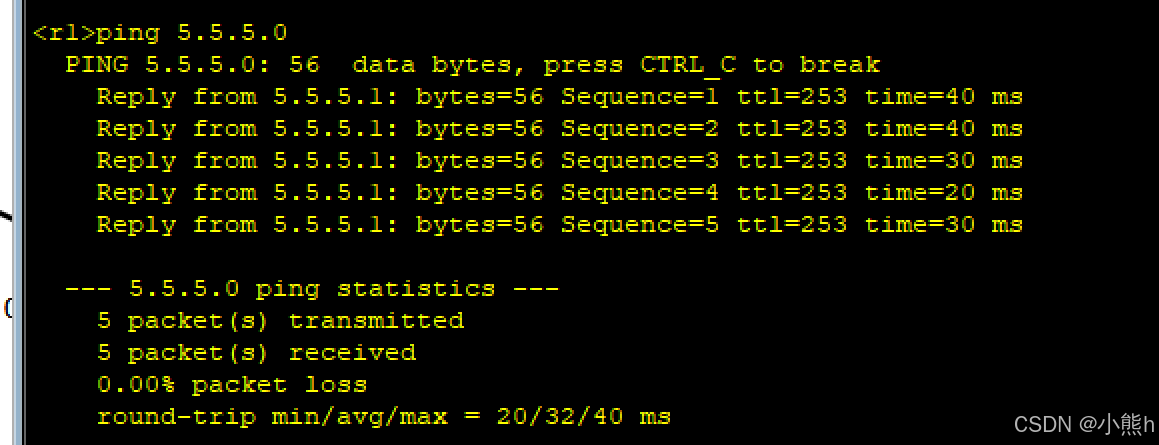

（2）ping 5.5.5.0

注意：路由黑洞：在汇总中若包含网络时间不存在的网段时，可能会使网段有去无回，造成链路资源的浪费。（合理的子网划分，可以最大程度的减少路由黑洞的出现）

特性：一旦路由黑洞与缺省路由相遇，将百分之百形成路由环路。
