华为数通HCIA ENSP实验一：静态路由

实验目的：使PC1,PC2,PC3互相通信

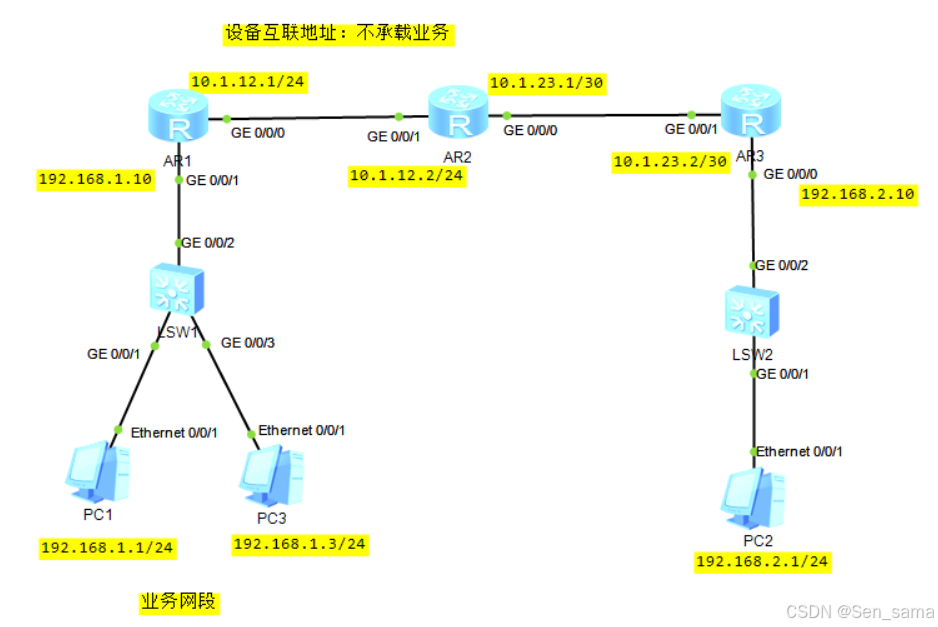

1.根据拓扑配置好接口IP地址

在AR1上配置

 interface g0/0/1
 ip add 192.168.1.10 24
 quit
 interface g0/0/0
 ip add 10.1.12.1 24

在AR2上配置

 interface g0/0/1
 ip add 10.1.12.2 24
 quit
 interface g0/0/0
 ip add 10.1.23.1 30

在AR3上配置

 interface g0/0/1
 ip add 192.168.23.2 30
 quit
 interface g0/0/0
 ip add 192.168.2.10 24

2.配置静态路由（只允许业务网段互通）

在AR1上配置

 ip route-static 192.168.2.0 24 10.1.12.2

在AR2上配置

 ip route-static 192.168.2.0 24 10.1.23.2  //从1.0网段到2.0网段
 ip route-static 192.168.1.0 24 10.1.12.1 //从2.0网段到1.0网段

在AR3上配置

 ip route-static 192.168.1.0 24 10.1.23.1

若想实现静态路由全网通

在AR1上增加

 ip route-static 192.168.23.0 30 10.1.12.2

在AR3上增加

 ip route-static 192.168.12.0 24 10.1.23.1
