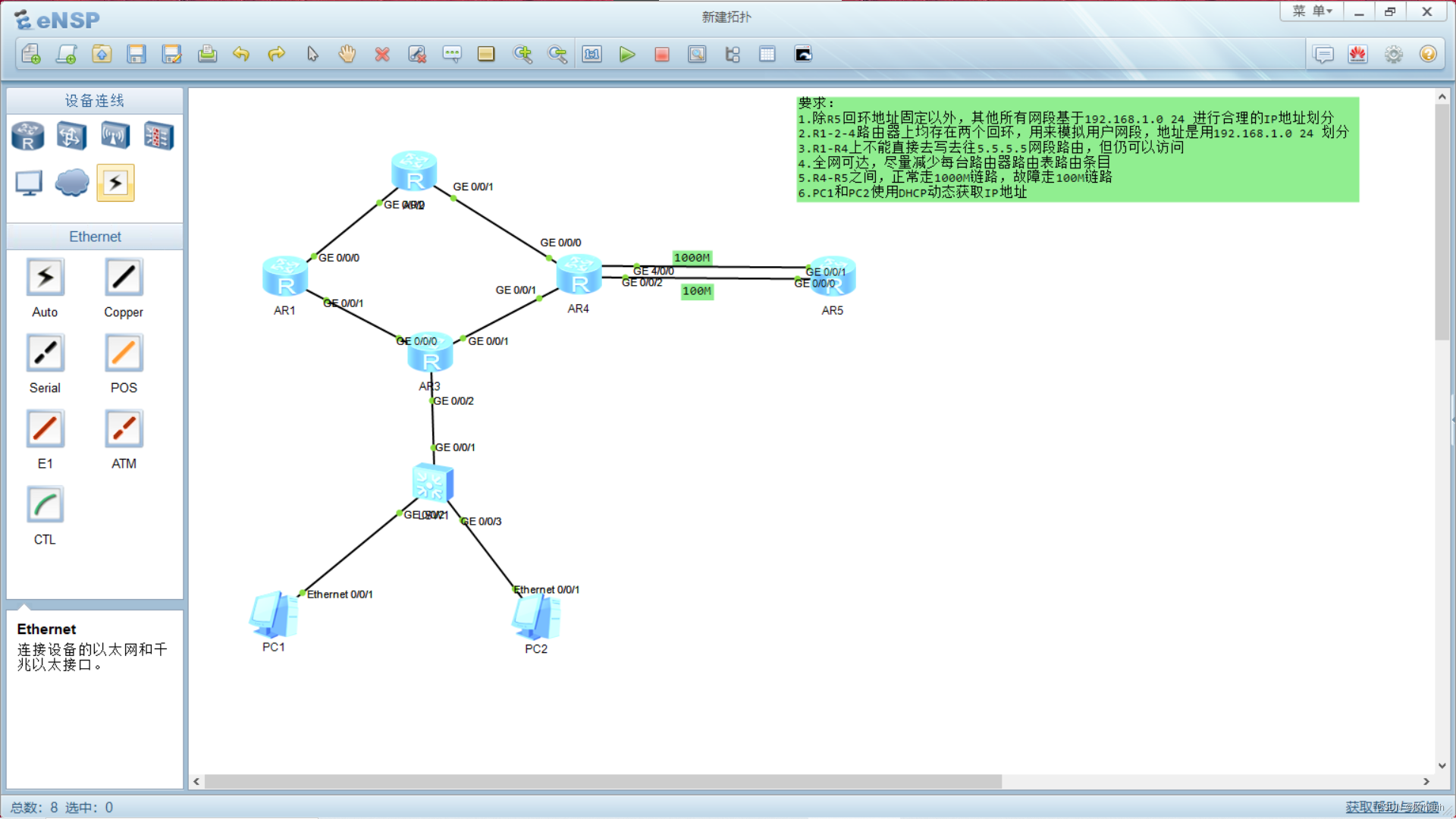

一、实验要求:
要求:
1.除R5回环地址固定以外,其他所有网段基于192.168.1.0 24 进行合理的IP地址划分
2.R1-2-4路由器上均存在两个回环,用来模拟用户网段,地址是用192.168.1.0 24 划分
3.R1-R4上不能直接去写去往5.5.5.5网段路由,但仍可以访问
4.全网可达,尽量减少每台路由器路由表路由条目
5.R4-R5之间,正常走1000M链路,故障走100M链路
6.PC1和PC2使用DHCP动态获取IP地址
二、需求分析
1.确定广播域:
由需求可得R1-2-4路由器上均存在两个回环,用来模拟用户网段,R3也有一个用户广播域,所以共有路由器和用户之间共有7个广播域;图中,骨干链路共有6个广播域,所以需要我们划分网段的广播域共有13个

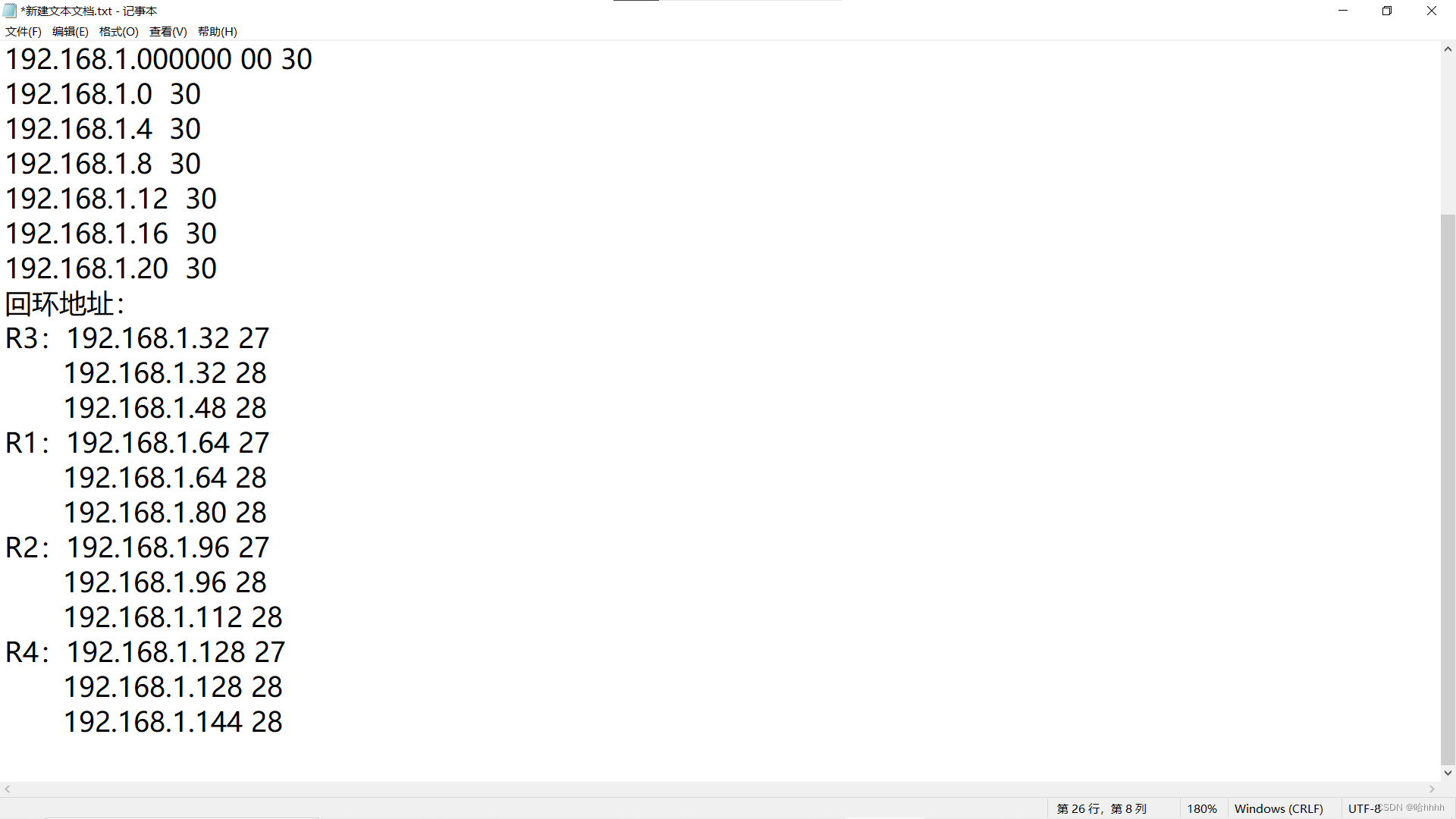

2.网段划分:
有需求可得所有的网段需要在192.168.1.0 24网段进行划分,显然,我们要用子网划分来确定网段我们需要将该网段划分成5份,所以网络位要借五位
3.静态路由分析 :

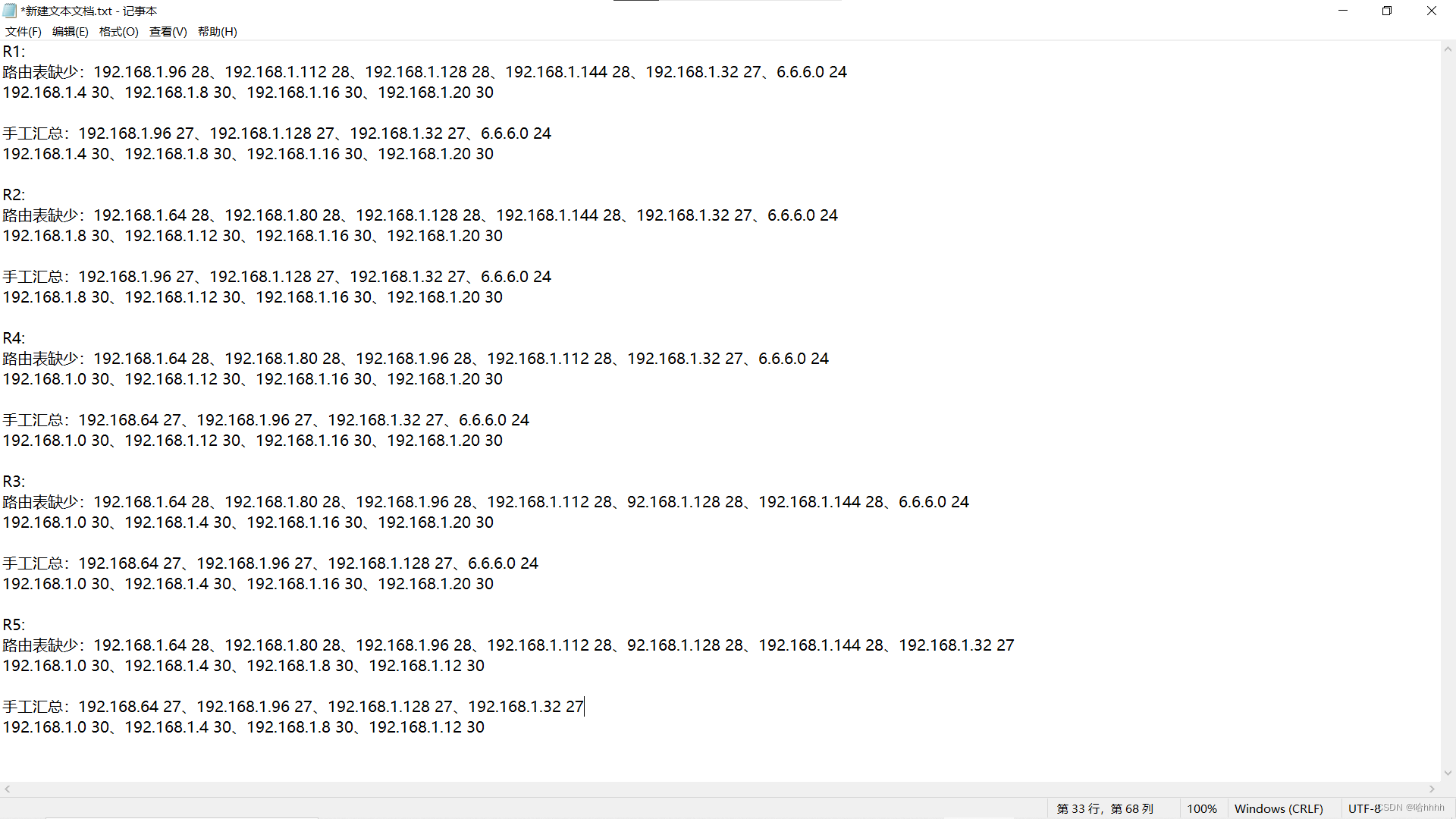

静态路由的配置需要我们将每一个需求网段的路由信息配置到所有的路由表中,分析如下:
三、实验过程
1.根据网段配置IP

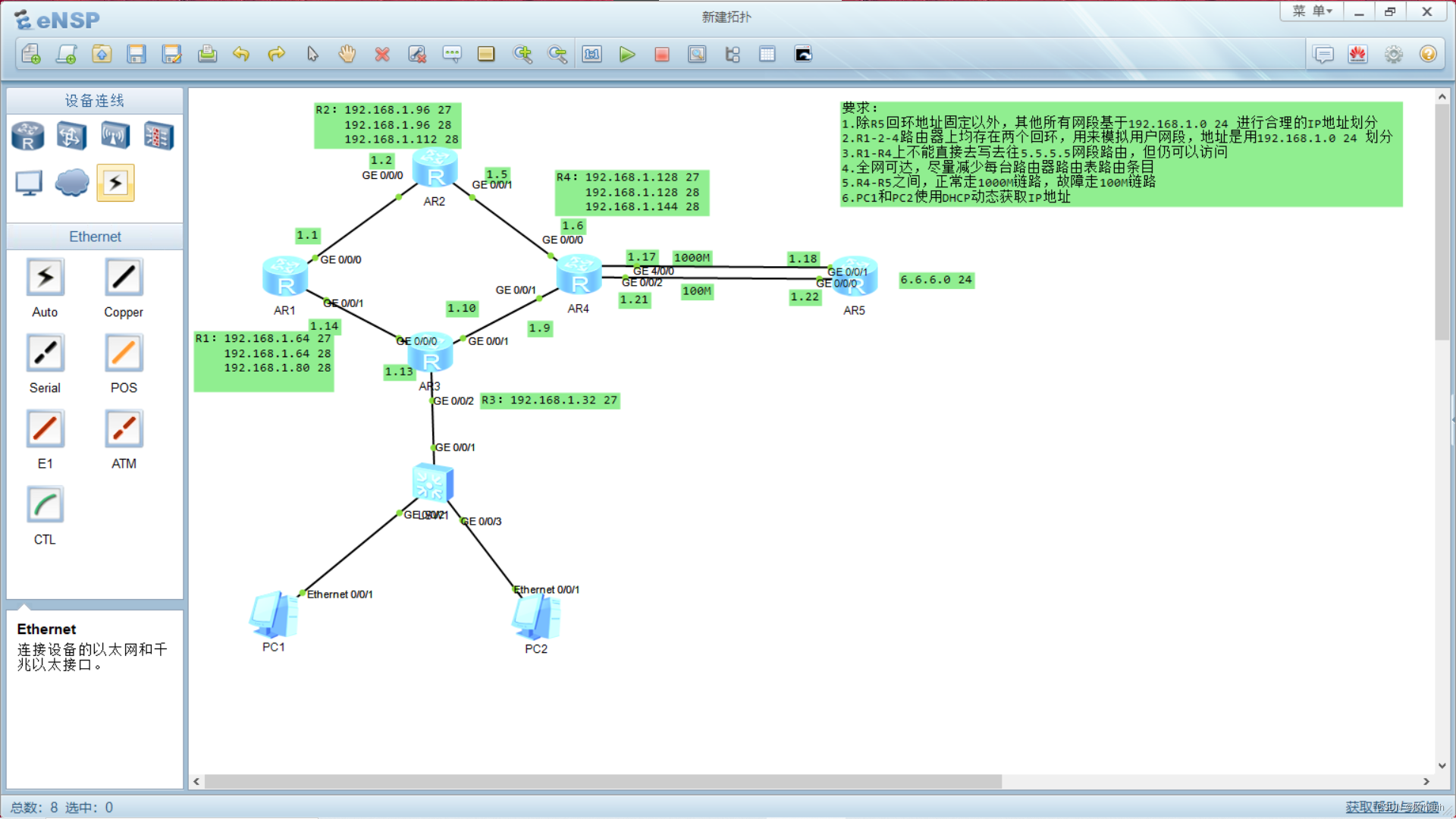

各网段分配如下图所示:
2. 静态路由配置
根据静态路由分析来配
在配置的过程中我需要注意:
1.不要出现次优路径的问题,如果两条路线经过的路由器数量一样的话,那么我们应该把两条路线的信息全都写进路由表中,可以达到一个负载均衡的状态
2.在R4到R5中有两条网线连接,两条路线经过的路由器数量相同,正常情况下应该属于负载均衡,但是,题目中规定的两条网线带宽不一致,这时候就不能负载均衡,而应该将两条路线都写进去并更改对应的优先级,将带宽低的优先级放在带宽高的后面,要注意:优先级值越低优先级越高
3.如果路由器R5再接一个回环的话,但不在所有路由表中写信息,我们应该用0.0.0.0去代替这个网段写到路由里
4.为了防止有一天某网段设备掉线而形成回环,我们应该在每个有手工汇总的回环来写一个空接口来丢弃这些东西来避免造成回环
