HCIA静态路由综合实验（eNSP)

原创

于 2023-07-23 00:00:54 发布 · 867 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#智能路由器 #网络

该实验涉及IP地址的分配，包括主干IP、环回IP和汇总掩码的设定。在华为路由器上进行命令配置，为各接口分配IP地址，并设置环回接口。接着，配置了空接口防环路由、缺省路由和静态路由，确保网络连通性。实验最后通过ping命令验证了网络路径的正确性。

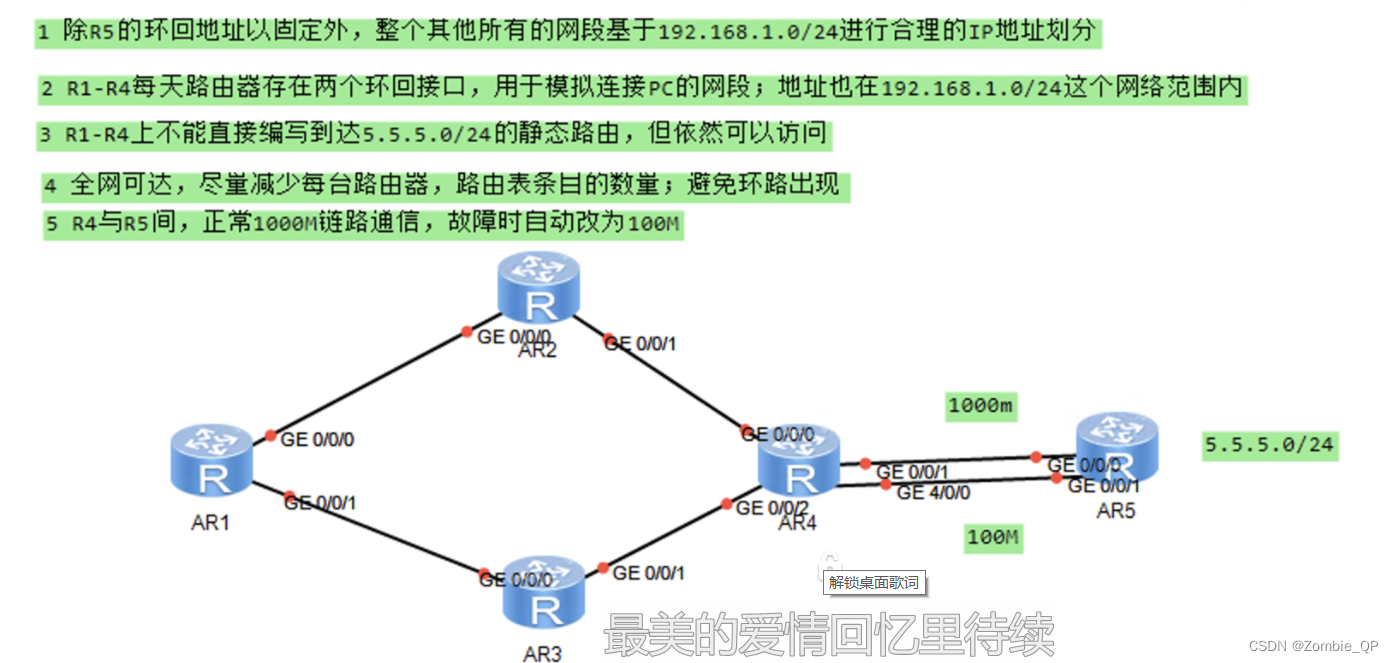

实验题目及要求：

在这里插入图片描述

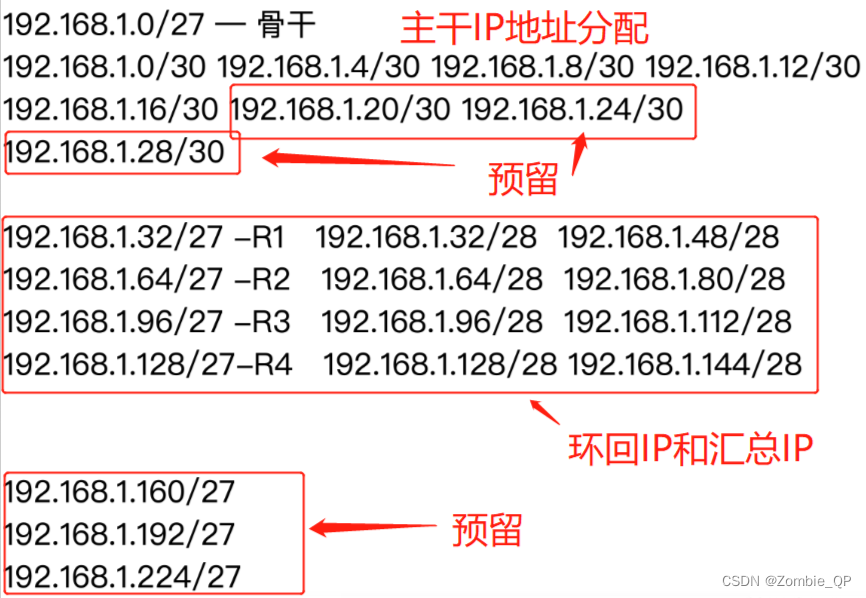

1、分析IP地址分配。

主干IP掩码均为30；
环回IP掩码为28，方便汇总掩码27；
然后预留部分IP地址。

如下图：
在这里插入图片描述

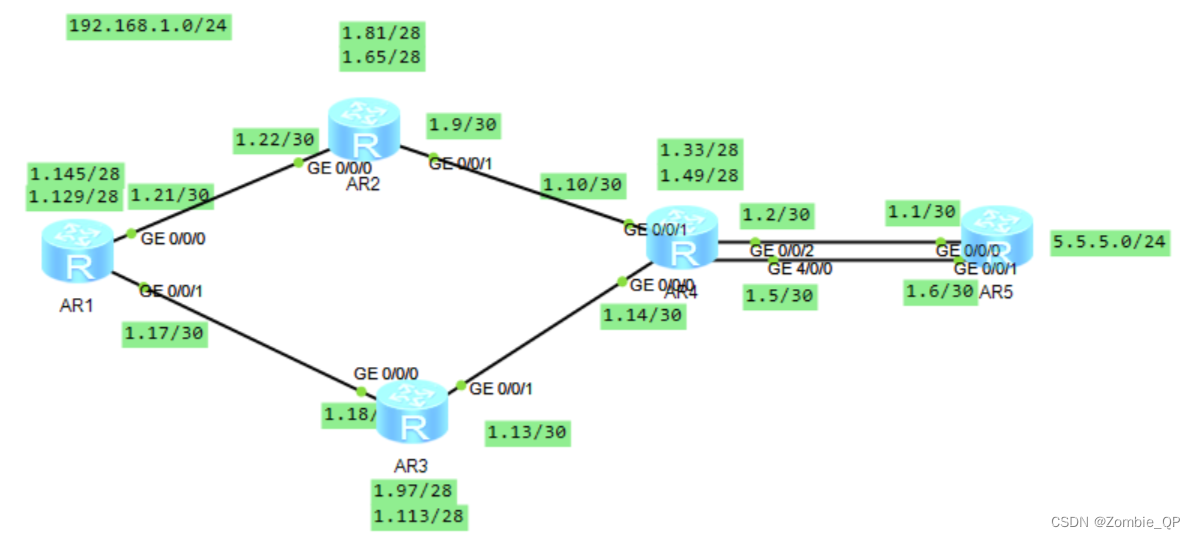

2、按如上图片要求连接设备，并标记好IP分配信息，便于命令配置时一目了然。

在这里插入图片描述

3、进入各路由器VRP界面开始命令配置，配置IP地址命令如下（含解析）：

R1：

<Huawei>sys			//进入第二层
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname r1 			//将路由器改名为r1
[r1]int g 0/0/0			//进入接口，按之前信息标注开始配置IP地址
[r1-GigabitEthernet0/0/0]ip add 192.168.1.21 30
Jul 21 2023 10:14:33-08:00 r1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[r1-GigabitEthernet0/0/0]q
[r1]int g 0/0/1
[r1-GigabitEthernet0/0/1]ip add 192.168.1.17 30
Jul 21 2023 10:15:20-08:00 r1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[r1-GigabitEthernet0/0/1]q
[r1]int LoopBack 0			//进入环回接口
[r1-LoopBack0]ip add 192.168.1.145 28				//给环回接口配置IP地址，将环回接口模拟成一台pc
[r1-LoopBack0]q
[r1]int loopb 1
[r1-LoopBack1]ip add 192.168.1.129 28
[r1-LoopBack1]q

R2：

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname r2
[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]ip add 192.168.1.22 30
Jul 21 2023 10:19:12-08:00 r2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[r2-GigabitEthernet0/0/0]q
[r2]int g 0/0/1
[r2-GigabitEthernet0/0/1]ip add 192.168.1.9 30
Jul 21 2023 10:19:34-08:00 r2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[r2-GigabitEthernet0/0/1]q
[r2]int loopb 0
[r2-LoopBack0]ip add 192.168.1.81 28
[r2-LoopBack0]q
[r2]int loopb 1
[r2-LoopBack1]ip add 192.168.1.165 28
[r2-LoopBack1]q

R3：

<Huawei
