vivado的PLL IP使用

最新推荐文章于 2023-12-11 23:55:07 发布

原创最新推荐文章于 2023-12-11 23:55:07 发布 · 701 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#fpga

本文探讨了Phasedegress的数值含义及其在仿真中的应用。0度表示与clk信号同步，180度则表示与clk信号相反，而-90度表示信号相对于clk提前了半个周期。

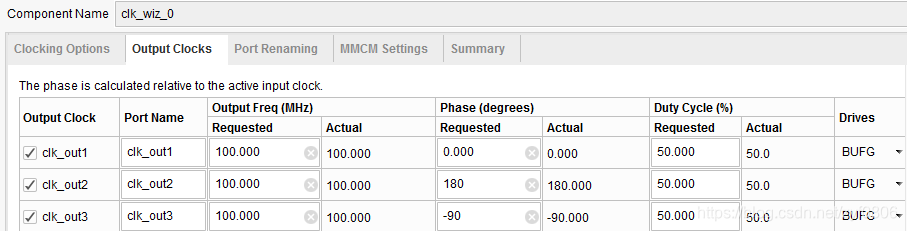

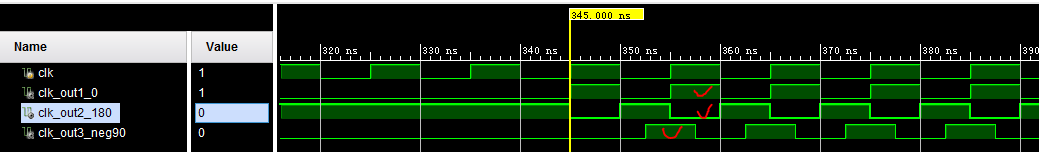

1、Phase degress的数值意义，仿真结果如下图，0度与clk相同，180度与clk相反，-90度前移半格
在这里插入图片描述
