Mixly基本原理

Mixly可以看作是介于普通用户与Arduino IDE之间桥梁，通过这个桥梁，即使用户不懂C语言的语法，也可以利用图形化程序编写Arduino程序。Mixly的基本原理是将图形化程序转化成C语言，再利用Arduino IDE上传到硬件中。在我们动手编写第三方库之前，先来了解Mixly是如何将图形化程序转化成C语言的。
根目录下的xxx.xml文件定义了图形块的基本信息，比如类别、名称，ID等。block/xxx.js文件定义了每个图形块的样式，比如颜色、文字、图标等。generator/xxx.js文件是将图形块程序转化成C语言的关键部分。language/xxx/en.js(zh-hans.js)等文件是语言文件，en.js是英文语言文件，zh-hans.js是简体中文语言文件，zh-hant.js是繁体中文语言文件。该类文件定义了图形块程序中每一个字段显示的文字内容。

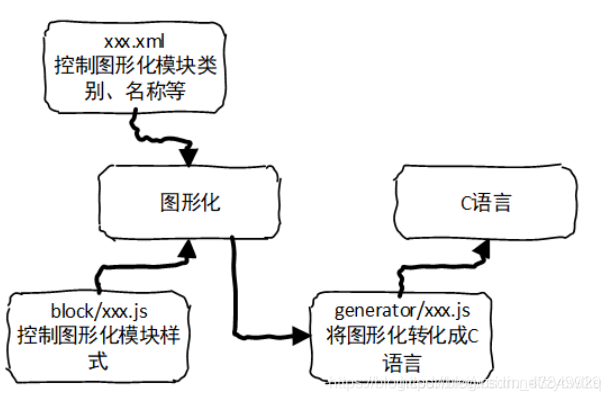

各文件作用的流程如下图所示：

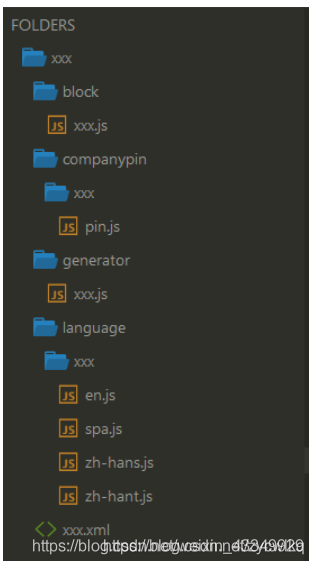

在这里插入图片描述 Mixly第三方库基本结构如下图所示：

简介&软件准备:

Mixly 1.1.5

官方指南: Instructions -使用Mixly写自定义库

第三方库范例: dfrobot、Otto

文本编辑工具: 记事本

此教程中所有文件可新建文本文档，修改其后缀实现编译。

这里用的编译器是Adobe Dreamweaver CS4，脚本语言是JavaScript

Mixly二次开发文件结构

在这里插入图片描述 block/xxx.js文件：定义了你定制的图形化模块的样子。

generator/xxx.js文件：定义了每一个图形化模块对应的 Arduino C语言代码。
block/xxx.js文件：定义了你定制的图形化模块的样子。

generator/xxx.js文件：定义了每一个图形化模块对应的 Arduino C语言代码。

block和generator ：文件夹下各有一个与项目同名但内容不同的xxx.js文件，一个控制“外观”，另一个控制“内涵”。

xxx.xml：必须的，所有模块的路径，相当于字典

开始开发:

开发内容: OLED中文显示模块

开发准备: u8g2库

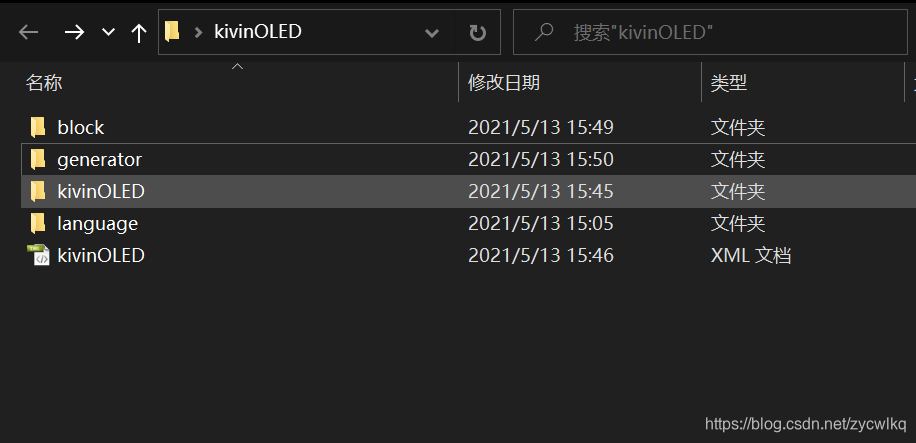

新建文件,如下图:

在这里插入图片描述

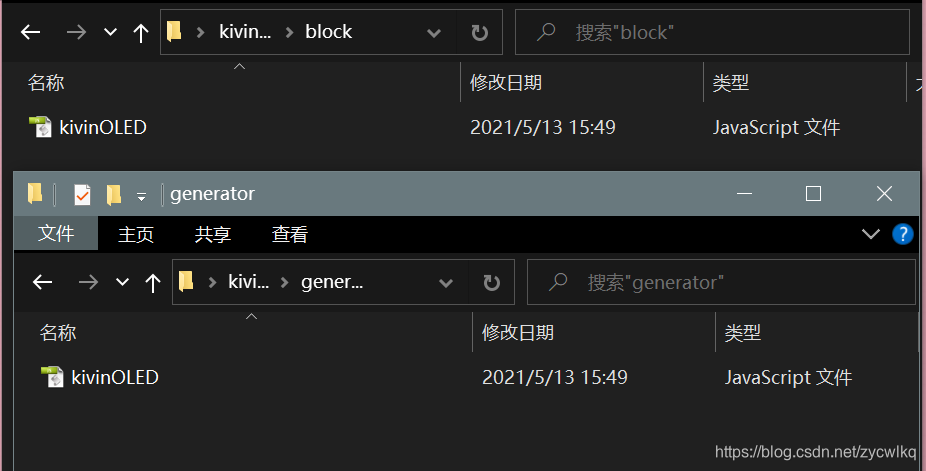

在 block 和 generator 文件夹中新建文本文档,并重命名为 kivinOLED.js , 如下图所示:

在这里插入图片描述

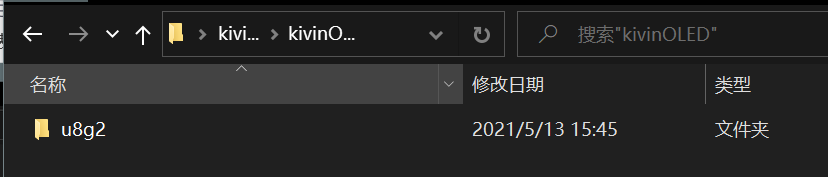

再新建一个 kivinOLED 文件夹,放入u8g2库文件,如下图所示:

在这里插入图片描述开始编程:
共分为3个部分, 也就是说,需要编写3个必要的脚本：

block文件夹下 kivinOLED.js 脚本

//下列三行代码,为刚需,此提供了下列所有代码的入口
'use strict';

goog.provide('Blockly.Blocks.kivinOLED');//注意脚本类别及路径名称

goog.require('Blockly.Blocks');

// ---OLED模块图形配置---

//include模块
Blockly.Blocks.U8g2lib_include = {


  init: function() {


    this.setColour(120);//模块图形颜色
    this.appendDummyInput("")//此行代码刚需,为模块创建提供入口
        .appendField("#include <") //代码块上的文字内容
        .appendField(new Blockly.FieldTextInput('U8g2lib'), 'INCLUDE')//创建文本输入对象
        .appendField(".h>");
    this.setPreviousStatement(true);//是否可以与上一模块连接
    this.setNextStatement
