APDS9960第三方库开发

前言

一、实验准备

1、硬件准备

硬件	数量
Arduino UNO R3	1
APDS9960	1
杜邦线	若干

接线方式

APDS9960	Arduino UNO
VIN	5V
GND	GND
SDA	SDA
SCL	SCL

2、软件准备

软件
Mixly
VS code

二、实验过程

1、Mixly库说明

xxx.xml文件定义了图形块的基本信息，比如类别、名称，ID等。 block/xxx.js文件，
定义了每个图形块的样式，比如颜色、文字、图标等。 generator/xxx.js文件将图形块程序转化成C语言的关键部分。
language/xxx/en.js(zh-hans.js)等文件
语言文件，en.js是英文语言文件，zh-hans.js是简体中文语言文件，zh-hant.js是繁体中文语言文件。该类文件定义了图形块程序中每一个字段显示的文字内容。
———————————————— 版权声明：本文为优快云博主「Simply myself」的原创文章，遵循CC 4.0
BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.youkuaiyun.com/weixin_43757283/article/details/117018282

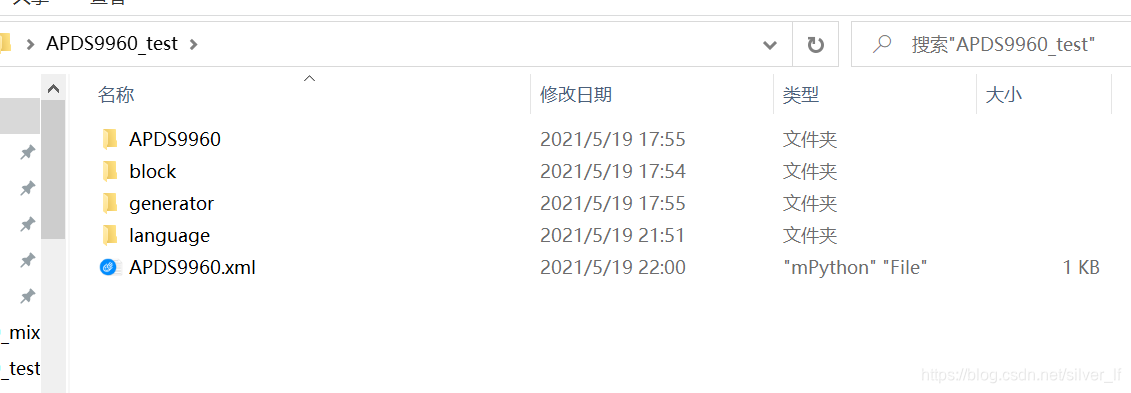

└─xxx                    		// 项目根目录
    ├─ xxx.xml           		// 本用户库的配置文件
    │
    ├─ block
    │      xxx.js				// 图形化样式文件
    │
    ├─ generator
    │          xxx.js			// 图形块转C语言文件
    │
    └─ language
              └─xxx
    		      zh-hans.js    // 简体中文语言文件

注意：除根目录名外，以上文件结构中的xxx均须一致
在这里插入图片描述

2、文件编写

2.1、编写xxx.xml文件

block 中的 type 相当于积木块的ID，需与block/xxx.js、generator/xxx.js中 “Blockly.Blocks.XX” 的XX一致
value是积木块中的参数，name为参数的ID，后面会调用到
shadow 中 type 为输入框中类型，text 表示为文本型

<!--
  type="company"
  block="block/APDS9960.js"
  generator="generator/APDS9960.js"
  language ="language/APDS9960"
-->
<script type="text/javascript" src="../../blocks/company/APDS9960.js"></script>
<script type="text/javascript" src="../../generators/arduino/company/APDS9960.js"></script>

<!--积木库名字外观-->
<category id="APDS9960_test" name="APDS9960" colour="20">
<!-- 9960手势识别模块 -->
    <!--初始化积木-->
    <block type="init_include">
    </block>

    <!--数据可读积木-->
    <block type="data_available">
