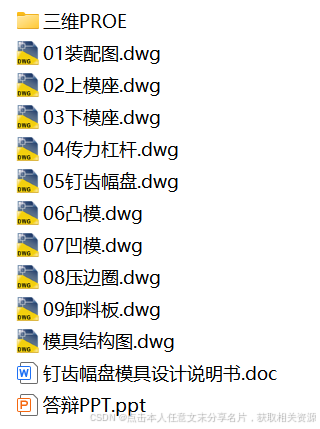

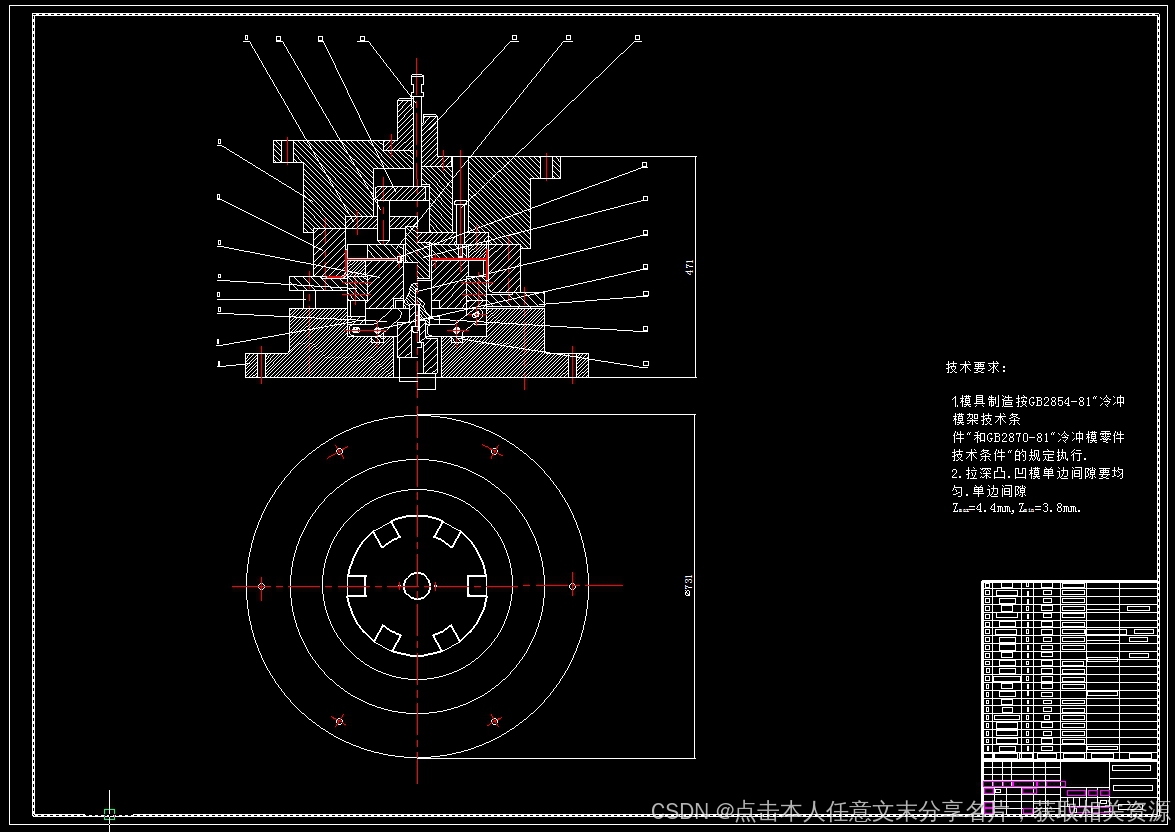

钉齿幅盘模具设计【说明书 10张cad图纸 proe零件图 答辩PPT】【冲压模具】

目录

1  摘要…………………………………………………………………………… 2
2  冲压工艺方案………………………………………………………………… 4
  2.1零件的分析………………………………………………………………… 4
  2.2确定冲裁的工艺方案及模具结构形式…………………………………… 4
3  材料的流变过程……………………………………………………………… 5
4  拉伸过程中毛坯的应力应变状态…………………………………………… 5
5  成形件质量…………………………………………………………………… 6
6  模具的设计…………………………………………………………………… 6
  6.1  毛坯尺寸计算…………………………………………………………… 6
  6.2  确定拉伸次数…………………………………………………………… 7
  6.3  确定拉伸系数…………………………………………………………… 7
  6.4  拉伸力的计算…………………………………………………………… 7
  6.5  模具结构形式的确定…………………………………………………… 8
  6.6  模具其它参数的设计…………………………………………………… 10
7  关键件强度计算……………………………………………………………… 13
8  模具结构及工作过程………………………………………………………… 13
9  模具安装与调试……………………………………………………………… 14
10 模具装配合理性检查………………………………………………………… 14
11 模具试冲时的调整…………………………………………………………… 14
12 结论…………………………………………………………………………… 15
13 参考文献……………………………………………………………………… 16
14 致谢…………………………………………………………………………… 17

摘要

冲压加工技术应用范围十分广泛，在我国民经济各工业部门中几乎都有冲压加工或冲压产品的生产，如汽车、飞机、拖拉机、电器等。均占有相当大的比重。

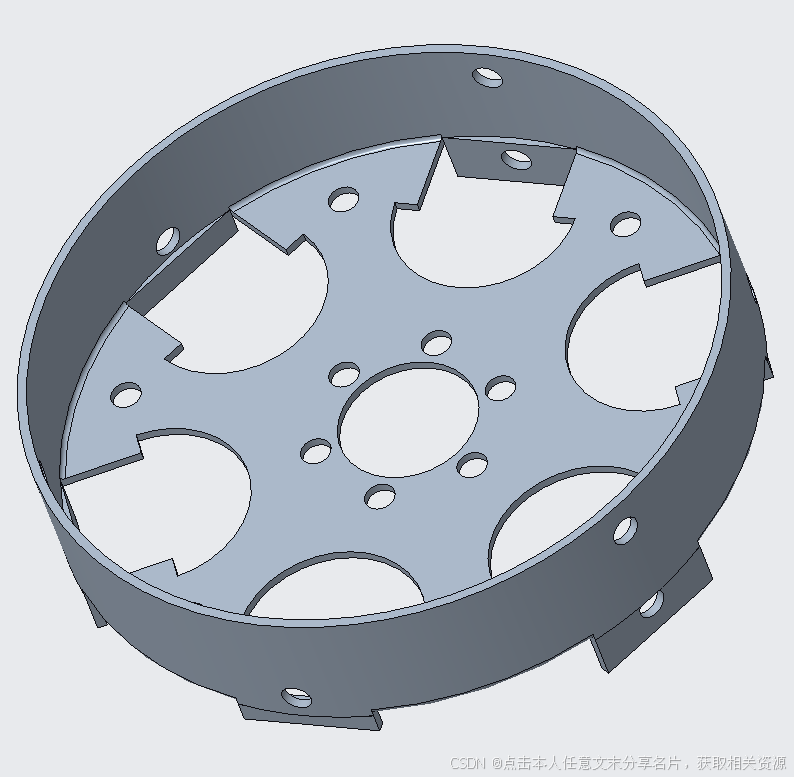

我所设计的课题是通过拉伸与翻边复合工艺完成3060收割机钉齿幅盘的模具设计。
利用模具将平板毛坯变成开口空心零件的冲压加工方法称为拉伸。拉伸是主要的冲压工序之一，应用很广，用拉伸工艺可以制成圆筒形，阶梯形，球形，锥形，盆形和其它不规则的薄壁零件，如果与其他冲压成形工艺配合，还可以制造形状更复杂的零件。
翻边是使平面或曲面的板坯沿一定的曲面翻成竖立边缘的成形方法。根据翻转曲线封闭与否可分为内孔翻边和外孔翻边两种，按变形的性质，翻边又可以分为伸长类翻边和压缩类翻边。

关键词：冲压；杠杠传力；钉齿幅盘

…………
