简介

Pigeon是一个分布式服务通信框架（RPC），在美团点评内部广泛使用，是美团点评最基础的底层框架之一

主要特色

除了支持spring schema等配置方式，也支持代码annotation方式发布服务、引用远程服务，并提供原生api接口的用法。

支持http协议，方便非java应用调用pigeon的服务。

序列化方式除了hessian，还支持thrift等。

提供了服务器单机控制台pigeon-console，包含单机服务测试工具。

创新的客户端路由策略，提供服务预热功能，解决线上流量大的service重启时大量超时的问题。

记录每个请求的对象大小、返回对象大小等监控信息。

服务端可对方法设置单独的线程池进行服务隔离，可配置客户端应用的最大并发数进行限流

github地址：https://github.com/dianping/pigeon

组成模块

1.pigeon-common

2.pigeon-config

3.pigeon-console

4.pigeon-extensions

5.pigeon-monitor

6.pigeon-registry

7.pigeon-remoting

pigeon-extensions模块

描述：包括pigeon多个子模块，比如注册中心聚合，zookeeper注册，http和netty通信

子模块如下：pigeon-registry-composite

pigeon-registry-zookeeper

pigeon-remoting-http

pigeon-remoting-netty

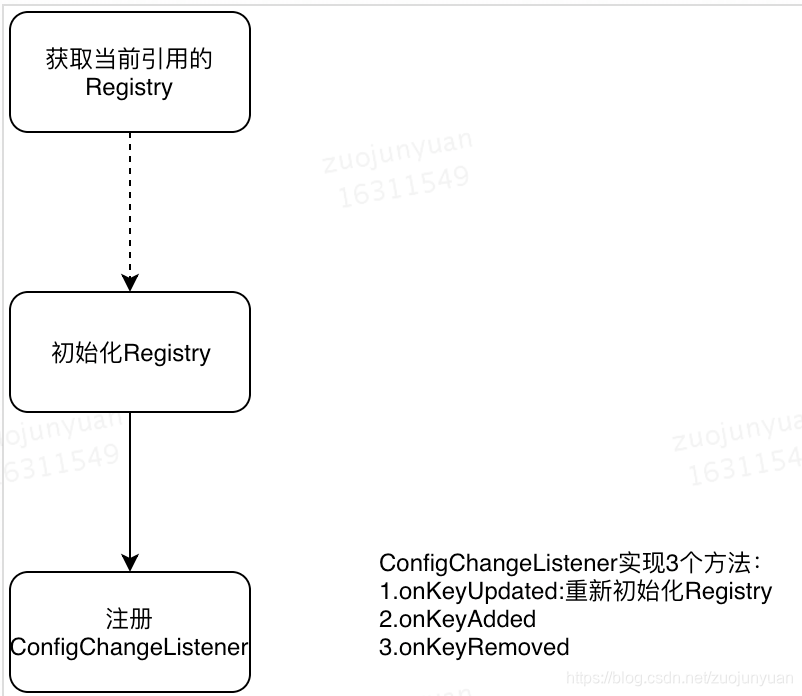

pigeon-registry-composite模块提供的主要功能如下：

~~1.读取配置中心的“pigeon.registry.prefer”配置项内容，决定注册中心(registry)的使用顺序~~

2.聚合并初始化mns注册中心和curator注册中心(todo:详细分析上述两个注册中心)

3.提供聚合注册中心变动通知(todo:详细分析RegistryNotifyListener)：

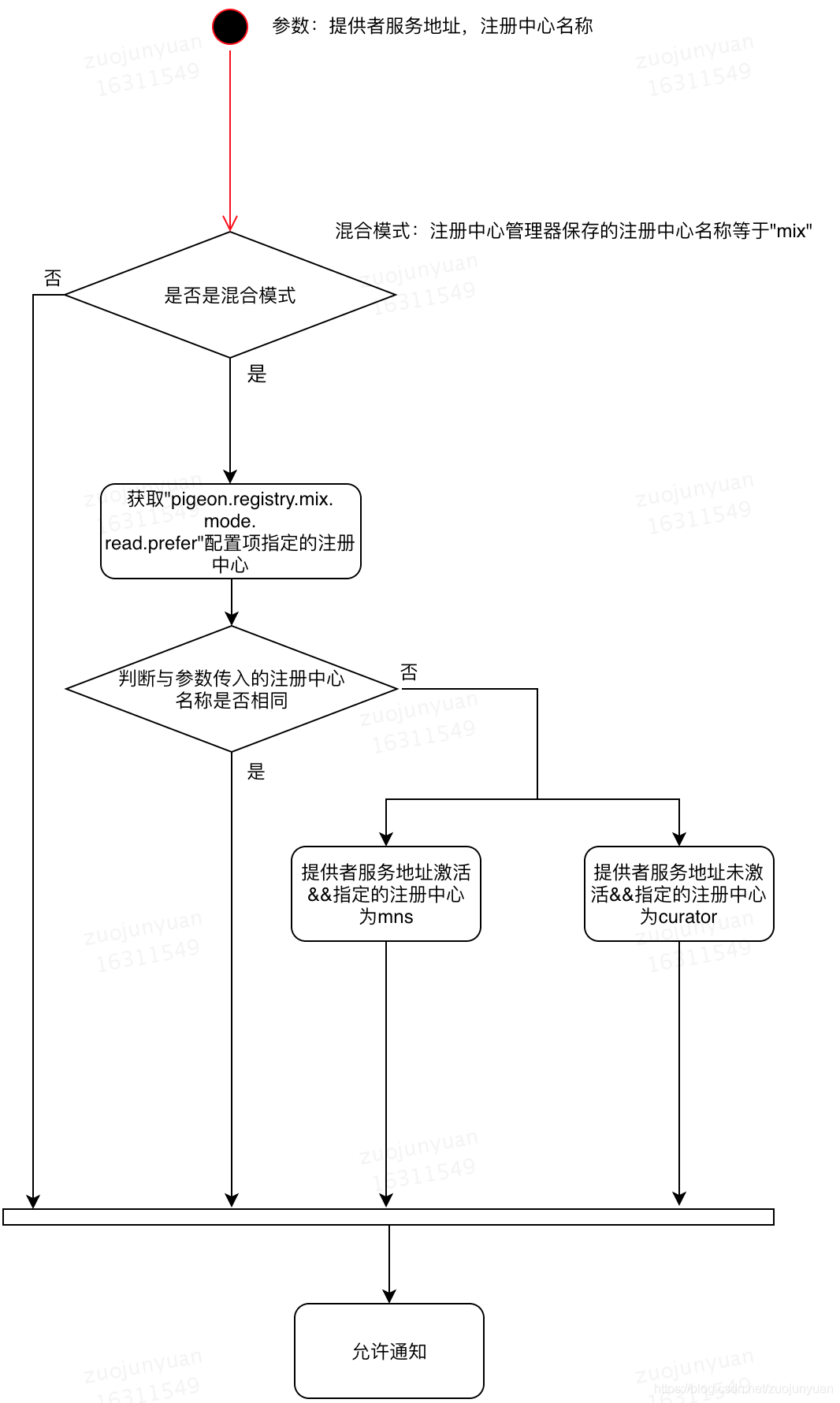

3.1 是否需要通知

3.2 主机变动通知策略

跟指定的注册中心同名的注册中心通知直接转发
使用降级group转发

pigeon-registry-zookeeper模块实现与zookeeper通信的注册中心

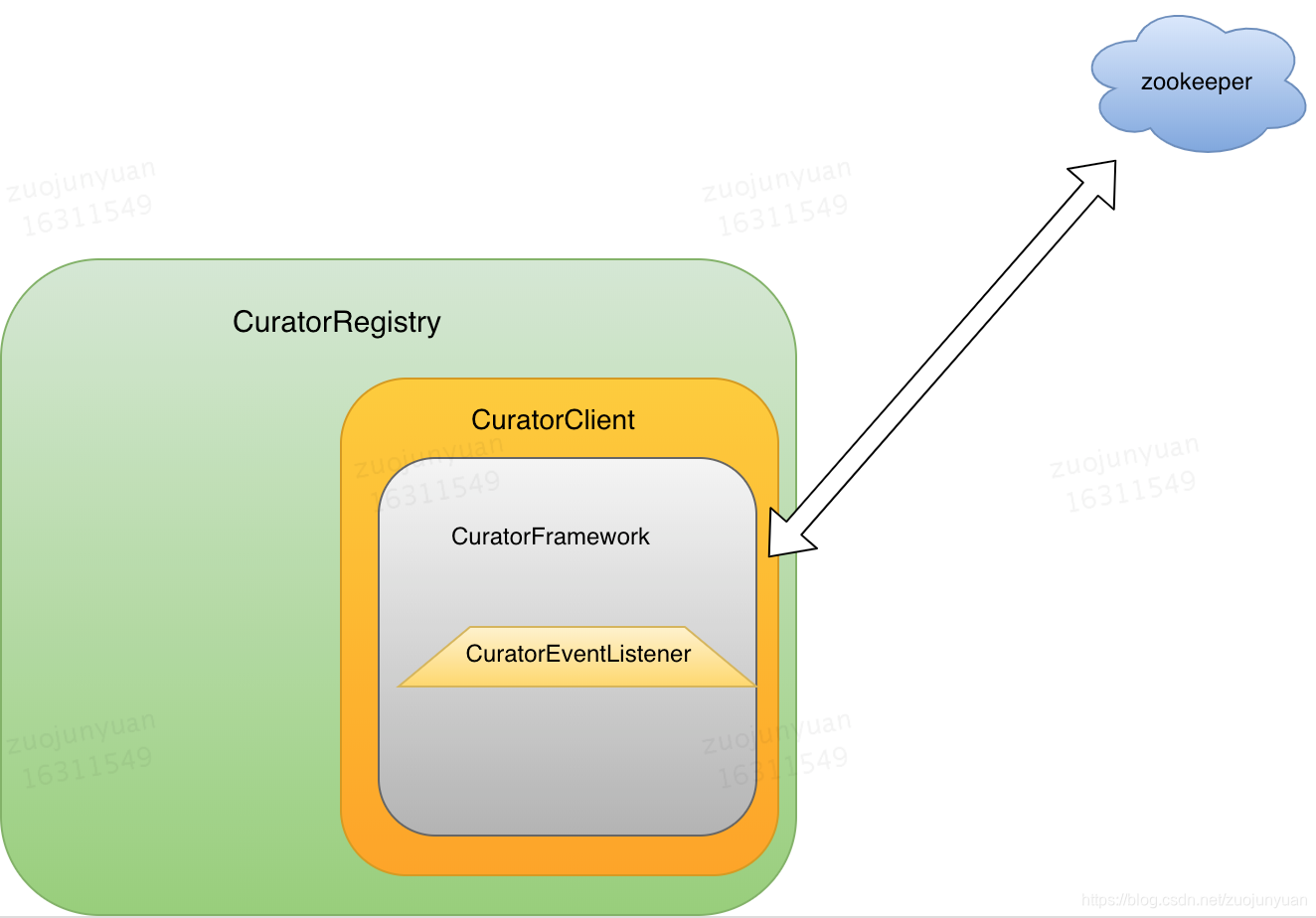

架构图：

备注：pigeon内部使用curator框架与zookeeper通信

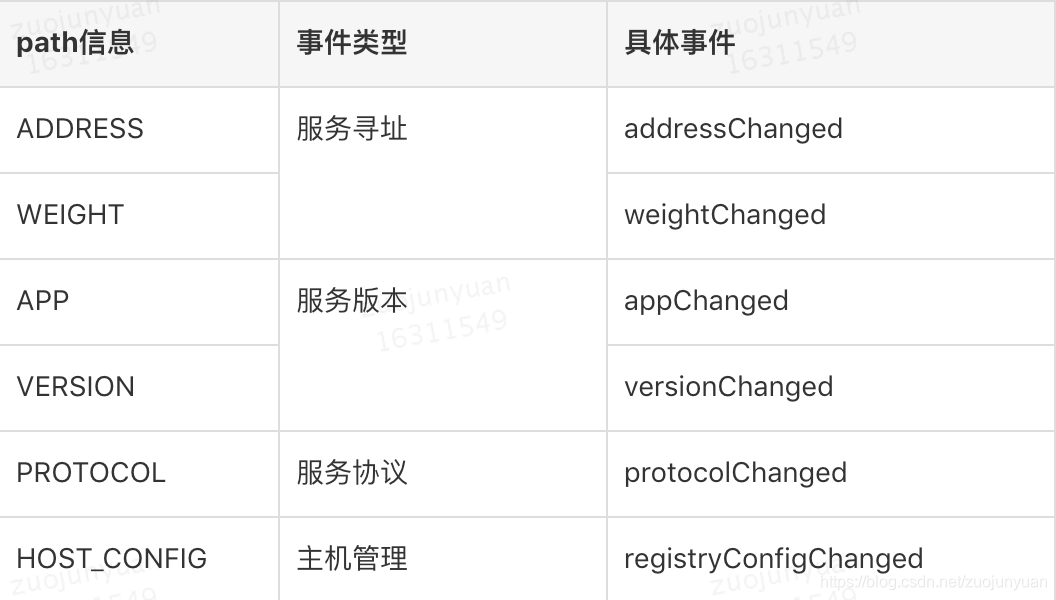

CuratorEventListener详解：CuratorEventListener实现CuratorListener接口监听zookeeper变更通知，根据WatchedEvent的path信息来区分通知类型

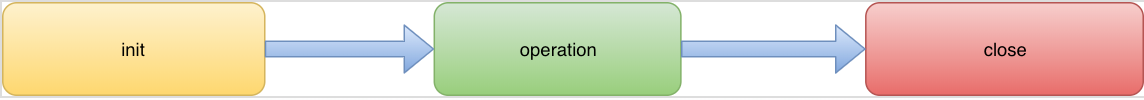

CuratorClient生命周期：

init流程如下：

初始化CuratorFramework类型的client对象(具体配置参数：zookeeper注册中心地址，会话超时时间，连接超时时间和重试策略)
client对象添加connectionstate和curatorevent listener(方便重连和curator事件广播)
client对象同步连接zookeeper注册中心

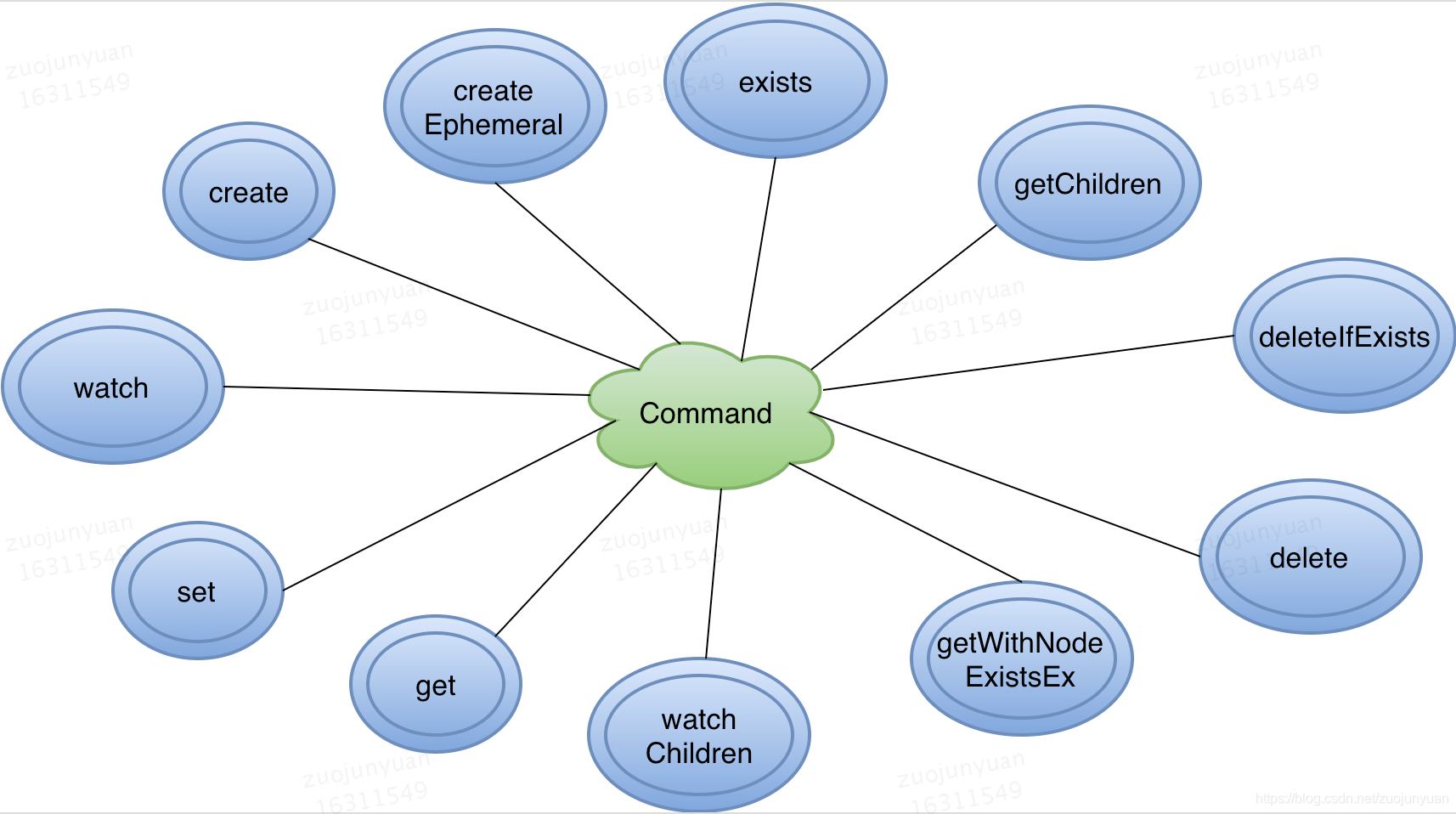

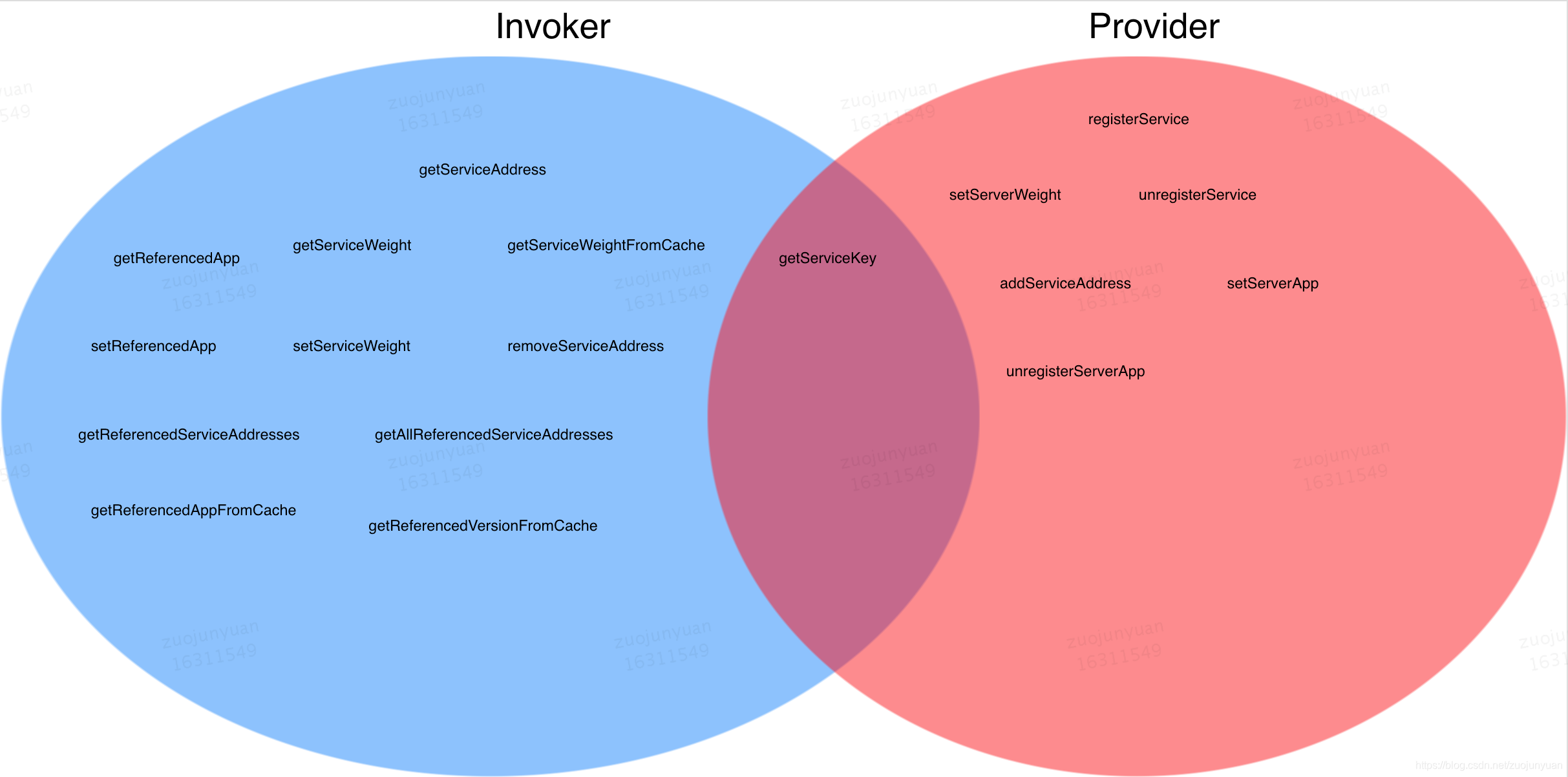

operation操作集：

pigeon-remoting-http模块提供Http协议适配器，http服务消费者及提供者(mock调用)相关实现

内容如下：

1.adapter （http协议适配) 2.Invoker (http协议服务消费者） 3.provider (http协议服务提供者)

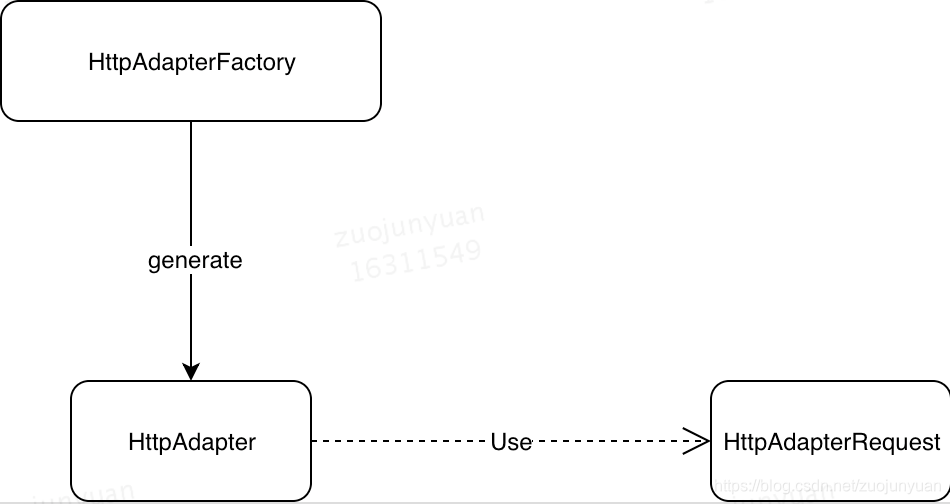

adapter:

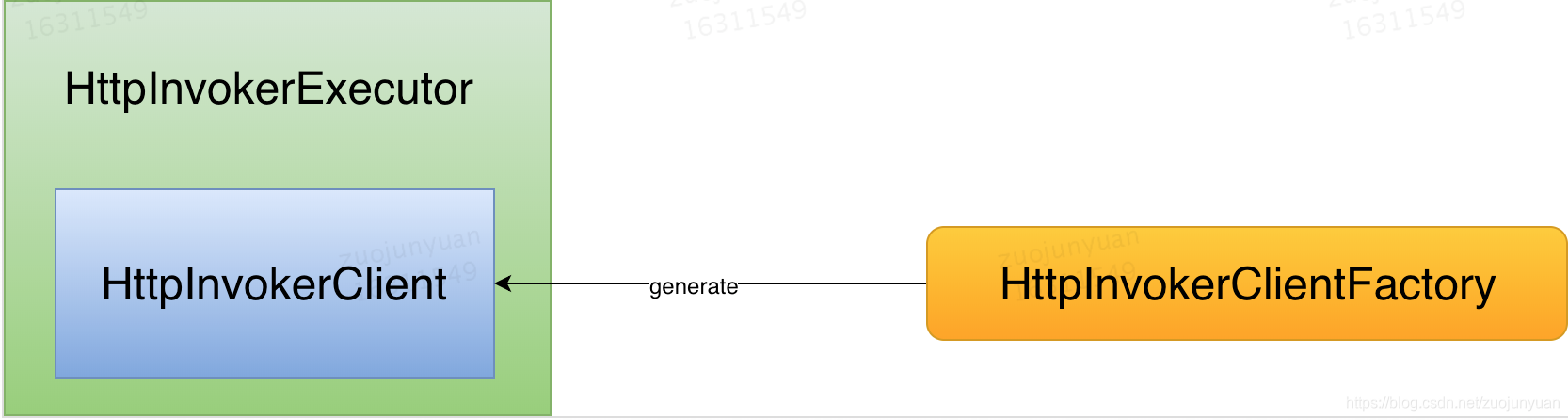

invoker:

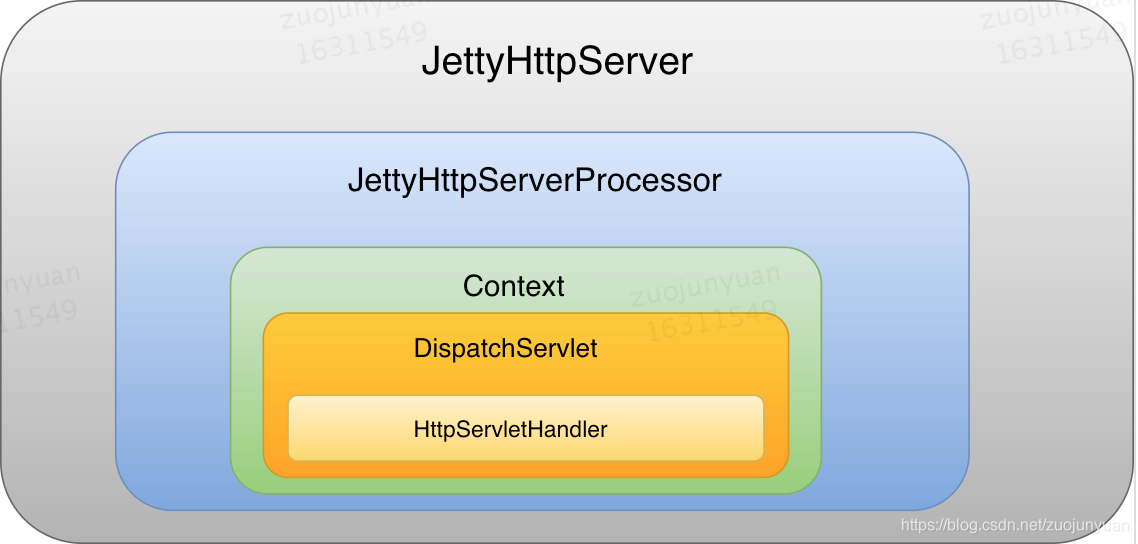

provider:

HttpServerHandler描述：HttpServer 请求处理器

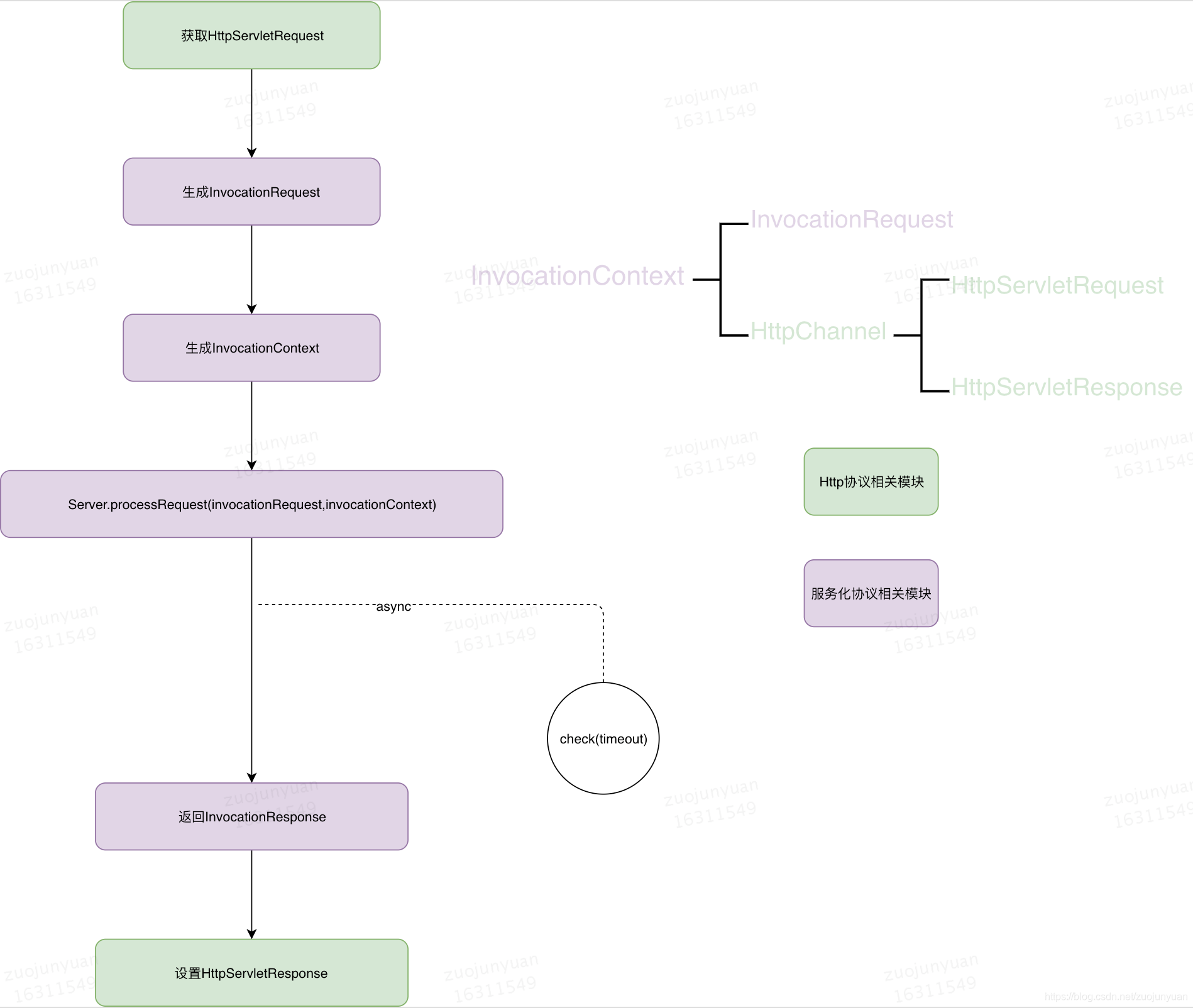

核心处理逻辑：

1.handle

pigeon-remoting-netty模块定制化使用netty框架实现服务消费者和提供者通信模型

channel：定制化实现NettyChannel

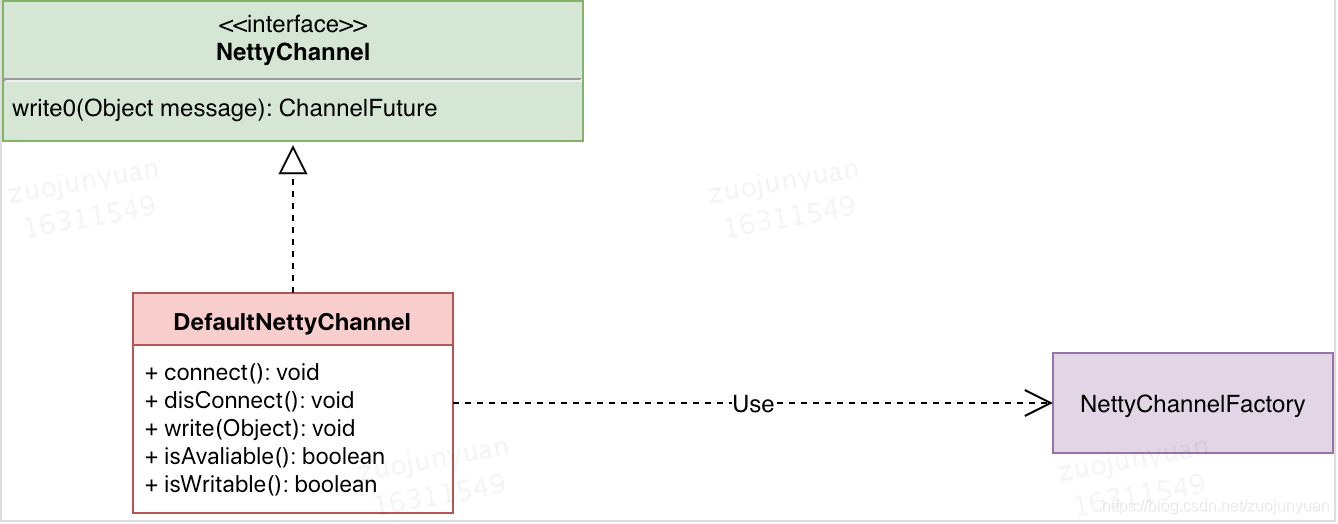

类图如下：

DefaultNettyChannel类说明：

属性：

private ReentrantLock connectLock = new ReentrantLock(); //连接锁

private int timeout; //连接超时时间

private volatile Channel channel;//内部channel

private ClientBootstrap bootstrap;//启动引导程序

private InetSocketAddress localAddress; //本地套接字地址

private InetSocketAddress remoteAddress; //远程套接字地址

private String remoteAddressString;

构造函数：

public DefaultNettyChannel(ClientBootstrap bootstrap, String remoteHost, int remotePort, int timeout) {
        this.bootstrap = bootstrap;
        this.remoteAddress = new InetSocketAddress(remoteHost, remotePort);
        this.remoteAddressString = NetUtils.toAddress(remoteHost, remotePort);
        this.timeout = timeout;
    }

备注：初始化启动引导程序，远程套接字地址和超时时间

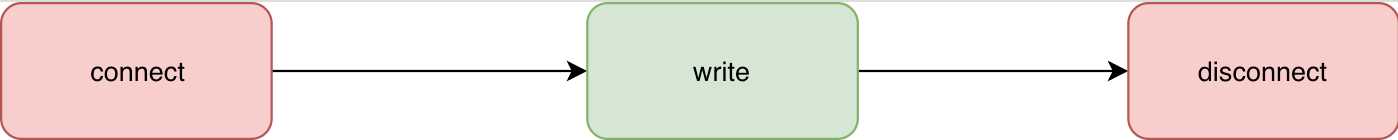

生命周期：

codec&&invoker&&provider:对netty传输的二进制流进行编解码和业务定制化处理

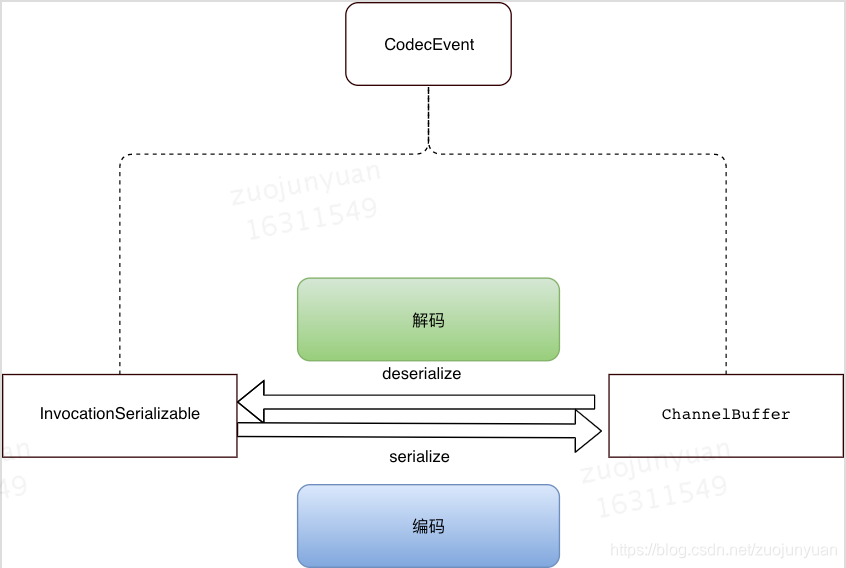

编解码：

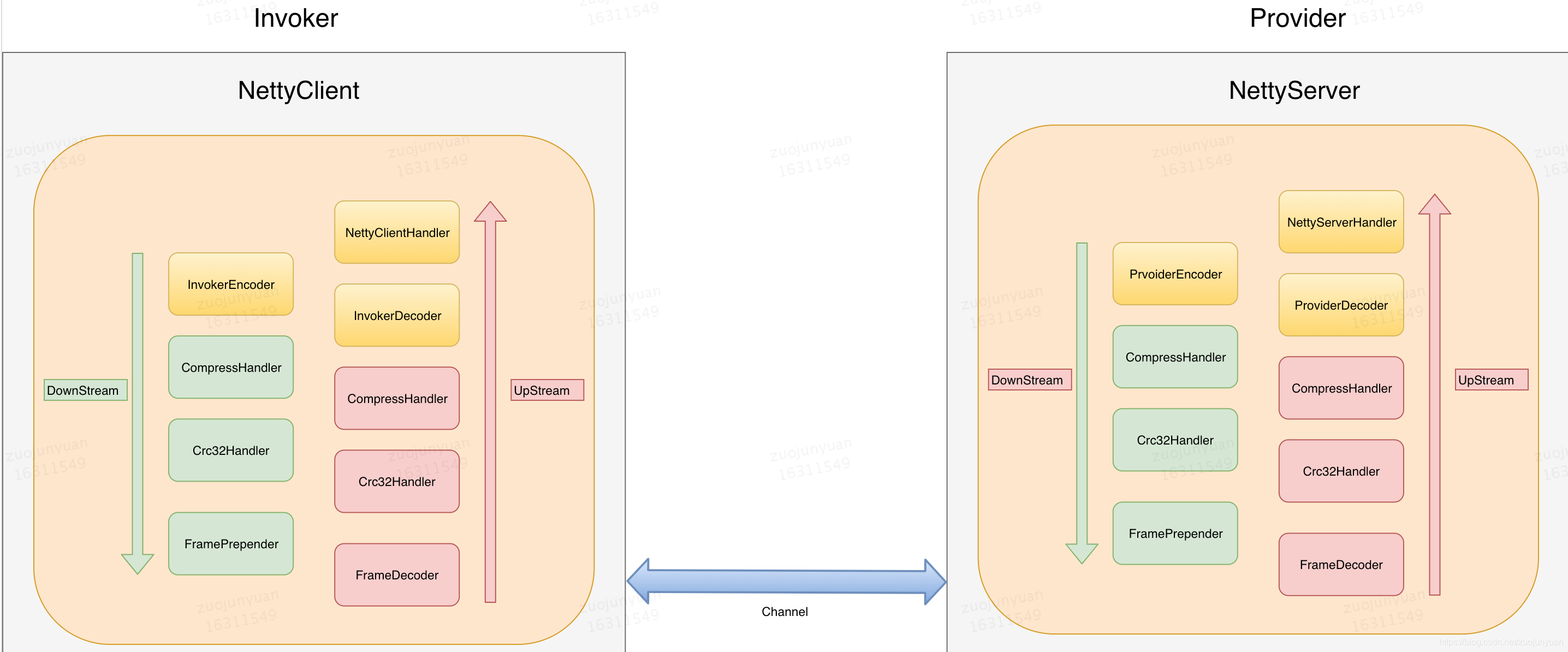

Netty Rpc调用整体架构图：

NettyClientHandler核心功能：

@Override
    public void messageReceived(ChannelHandlerContext ctx, MessageEvent e) {
        CodecEvent codecEvent = (CodecEvent) e.getMessage();

        if (codecEvent.isValid() && codecEvent.getInvocation() != null) {
            client.processResponse((InvocationResponse) codecEvent.getInvocation());
        }
    }

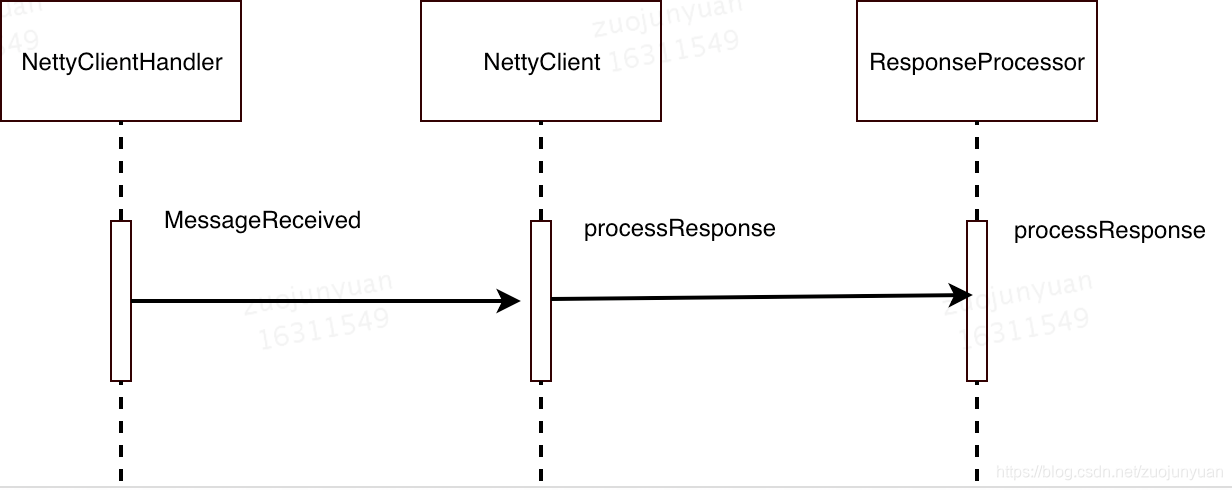

通过适配Netty框架的SimpleChannelUpstreamHandler，实现messageReceived功能。调用流程图如下：

NettyServerHandler核心功能：

/**
     * 服务器端接受到消息
     *
     * @see org.jboss.netty.channel.SimpleChannelUpstreamHandler#messageReceived(org.jboss.netty.channel.ChannelHandlerContext,
     * org.jboss.netty.channel.MessageEvent)
     */
    @SuppressWarnings("unchecked")
    @Override
    public void messageReceived(ChannelHandlerContext ctx, MessageEvent message) {
        CodecEvent codecEvent = (CodecEvent) (message.getMessage());

        if (!codecEvent.isValid() || codecEvent.getInvocation() == null) {
            return;
        }

        InvocationRequest request = (InvocationRequest) codecEvent.getInvocation();

        ProviderContext invocationContext = new DefaultProviderContext(request, new NettyServerChannel(ctx.getChannel()));
        try {
            this.server.processRequest(request, invocationContext);

        } catch (Throwable e) {
            String msg = "process request failed:" + request;
            // 心跳消息只返回正常的, 异常不返回
            if (request.getCallType() == Constants.CALLTYPE_REPLY
                    && request.getMessageType() != Constants.MESSAGE_TYPE_HEART) {
                ctx.getChannel().write(ProviderUtils.createFailResponse(request, e));
            }
            log.error(msg, e);
        }
    }

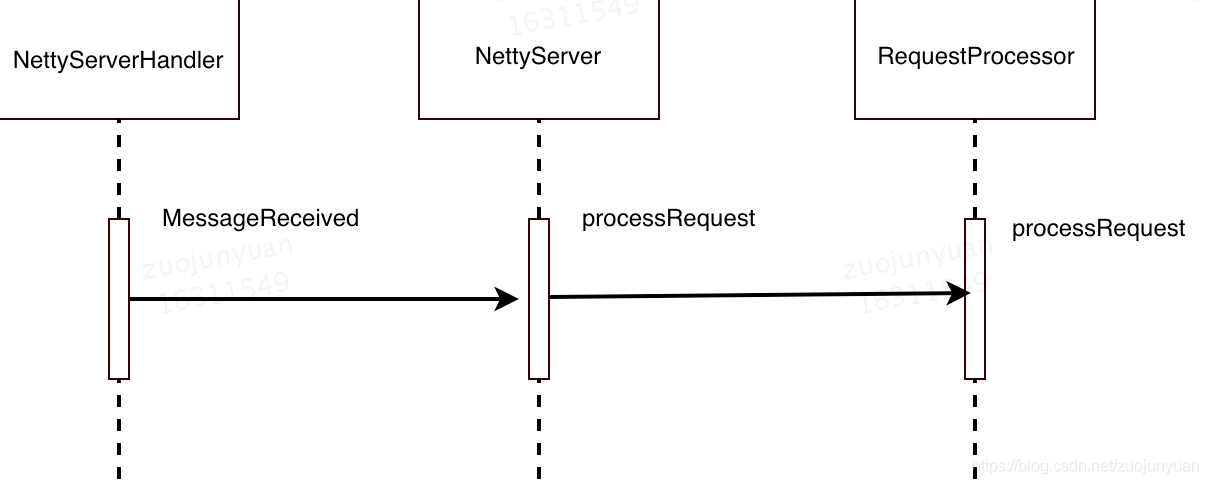

通过适配Netty框架的SimpleChannelUpstreamHandler，实现messageReceived功能。调用流程图如下：
